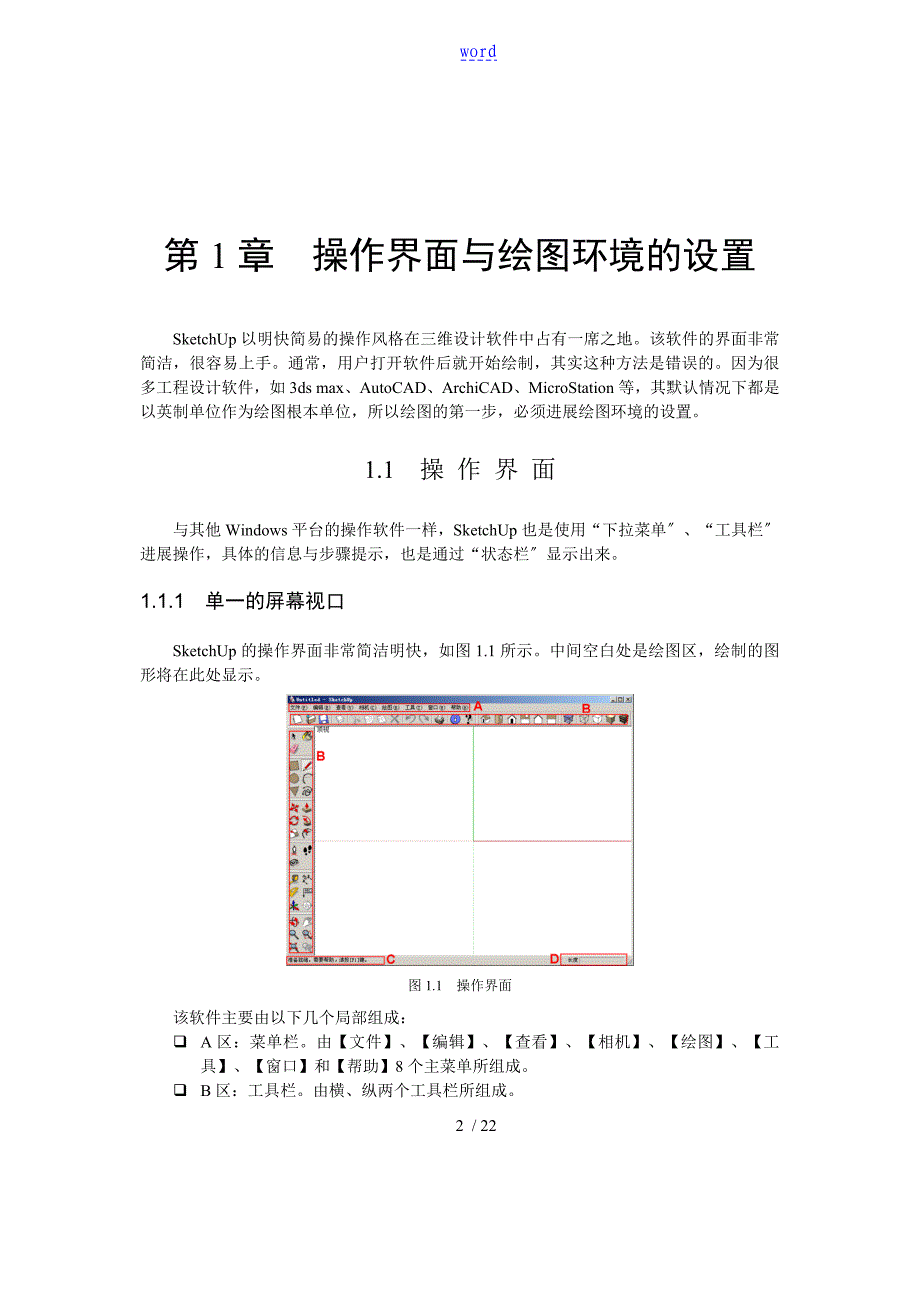

word第1章 操作界面与绘图环境的设置SketchUp以明快简易的操作风格在三维设计软件中占有一席之地该软件的界面非常简洁，很容易上手通常，用户打开软件后就开始绘制，其实这种方法是错误的因为很多工程设计软件，如3ds max、AutoCAD、ArchiCAD、MicroStation等，其默认情况下都是以英制单位作为绘图根本单位，所以绘图的第一步，必须进展绘图环境的设置1.1 操 作 界 面与其他Windows平台的操作软件一样，SketchUp也是使用“下拉菜单〞、“工具栏〞进展操作，具体的信息与步骤提示，也是通过“状态栏〞显示出来1.1.1 单一的屏幕视口SketchUp的操作界面非常简洁明快，如图1.1所示中间空白处是绘图区，绘制的图形将在此处显示图1.1 操作界面该软件主要由以下几个局部组成：q A区：菜单栏由【文件】、【编辑】、【查看】、【相机】、【绘图】、【工具】、【窗口】和【帮助】8个主菜单所组成q B区：工具栏由横、纵两个工具栏所组成q C区：状态栏当光标在软件操作界面上移动时，状态栏中会有相应的文字提示，根据这些提示可以帮助使用者更容易地操作软件q D区：数值输入框。
屏幕右下角的数值输入框可以根据当前的作图情况输入“长度〞、“距离〞、“角度〞、“个数〞等相关数值，以起到准确建模之用计算机的屏幕是平面的，但是建立的模型是三维的在建筑制图中常用“平面图〞、“立面图〞、“剖面图〞组合起来表达设计的三维构思在3ds max这样的三维设计软件中，通常用3个平面视口加上一个三维视口来作图，这样的好处是直接明了，但是会消耗大量的系统资源SketchUp只用一个简洁的视口来作图，各视口之间的切换是非常方便的图1.2~图1.5分别表达了平、立、剖、三维视图在SketchUp中的显示图1.2 顶视图〔平面图〕 图1.3 前视图〔立面图〕图1.4 剖面图 图1.5 透视图1.1.2 切换视图平面视图有平面视图的作用，三维视图有三维视图的作用，各种平面视图的作用也不一致设计师在三维作图时经常要进展视图间的切换而在SketchUp中只用一组工具栏，即【视口】工具栏就能完成，如图1.6所示图1.6 【视口】 工具栏【视口】工具栏中有6个按钮，从左到右依次是【等角透视】、【顶视图】、【前视图】、【右视图】、【后视图】和【左视图】。
在作图的过程中，只要单击【视口】工具栏中相应的按钮，SketchUp将自动切换到对应的视图中注意：由于计算机屏幕观察模型的局限性，为了达到三维准确作图的目的，必须转换到最准确的视图来操作真正的设计师往往会根据需要即时地调整视口到最优状态，这时对模型的操作才准确1.1.3 旋转三维视图在三维视图中作图是设计人员绘图的必需步骤在SketchUp中切换到三维视图是非常方便的在介绍如何切换到三维视图之前，首先介绍有关三维视图的两个类别：透视图与轴测图透视图是模拟人的视觉特征，使图形中的物体有“近大远小〞的消失关系，如图1.7所示而轴测图虽然是三维视图，但是没有透视图的“近大远小〞的关系，距离视点近的物体与距离视点远的物体是一样的大小，如图1.8所示图1.7 透视图 图1.8 轴测图在SketchUp中，以三维操作为主体，经常绘制好二维底面后还要在三维视图中操作切换到三维视图有两种方法：一种是直接单击工具栏中的【转动】按钮，然后按鼠标左键，在屏幕上任意转动以达到希望观测的角度，再释放鼠标；另一种方法是按住鼠标中键不放，在屏幕上转动以找到需要的观看角度，再释放鼠标。
在SketchUp中默认的三维视图是“透视图〞如果想切换到“轴测图〞，可以在【相机】菜单中取消选择【透视显示】命令，如图1.9所示图1.9 切换到透视图%注意：在使用【转动】工具调整观测角度时，SketchUp为保证观测视点的平稳性，将不移动相机机身位置如果需要观测视点随着鼠标的“转动〞而移动机身，可以按住Ctrl键不放，再转动这一点在教学视频中有更加详细的讲解1.1.4 平移不论是在二维软件中还是在三维软件中绘图，用得最多的两个命令都是【平移视图】与【缩放视图】平移视图有两种方法：一是直接单击工具栏中的【平移】按钮；二是按住Shift键不放，再单击鼠标中键进展视图的平移这两种方式都可以实现对屏幕视图的水平方向、垂直方向、倾斜方向的任意平移具体操作如下：〔1〕在任意视图下单击工具栏中的【平移】按钮，光标将变成手的形状，如图1.10 所示〔2〕向任意位置移动鼠标，以达到观测的最优视图图1.10 【平移】工具 1.1.5 缩放视图绘图是一个不断地从局部到整体，再从整体到局部的过程为了准确绘图，设计师需要放大图形以观察局部的细节；为了进展全局的调整，设计师会缩小图形以查看整体的效果。
SketchUp缩放视图共有4个工具，如图1.11所示从左到右4个按钮的功能依次是【缩放】、【窗选】、【充满视窗】和【撤销视图变更】图1.11 缩放工具【缩放】工具的作用是将当前视图动态地放大或缩小，能够实时地看到视图的变换过程，以达到设计师作图的要求具体操作如下：〔1〕单击工具栏中的【缩放】按钮，此时屏幕中的鼠标会变为如图1.12所示的放大镜形状〔2〕按住鼠标左键不放，从屏幕上方往下方移动是缩小视图；按住鼠标左键不放，从屏幕下方往上方移动是扩大视图〔3〕当视图放大或缩小到希望达到的X围时，松开鼠标左键完成操作〔4〕可以在任何情况下，用上下滑动滚轮鼠标的滚轮来完成缩放功能滚轮鼠标向下滑动是缩小视图，向上滑动是放大视图图1.12 【缩放】工具【窗选】工具的作用是将指定的一个窗口区域内的图形最大化显示于视图屏幕上这是一个将局部X围扩大的工具具体操作如下：〔1〕单击工具栏中的【窗选】按钮，这时屏幕中的鼠标会变成带一个虚线四方形的放大镜〔2〕按住鼠标左键不放在屏幕中进展拖动，拖出一个矩形的窗口区域并释放鼠标，这个窗口区域就是需要放大的图形区域〔3〕这个窗口区域中的图形将会最大化显示在屏幕上。
充满视窗】工具的作用是将整个可见的模型以屏幕的中心为中心最大化地显示于视图之上其操作步骤非常简单，单击工具栏中的【充满视窗】按钮即可完成撤销视图变更】工具的作用是恢复显示上一次视图单击工具栏中的【撤销视图变更】按钮即可完成注意：当今的计算机大多数都配带滚轮的鼠标，滚轮鼠标可以上下滑动，也可以将滚轮当中键使用为了加快SketchUp作图的速度，对视图进展操作时应该最大程度地发挥鼠标的如下功能：〔1〕按住中键不放并移动鼠标实现【转动】功能〔2〕按住Shift键不放加鼠标中键实现【平移】功能〔3〕将滚轮鼠标上下滑动实现【缩放】功能1.2 设置绘图环境设置绘图环境主要就是调整当前的系统单位，将其更改为我国建筑业常用的“毫米〞作为单位如果每一次使用SketchUp都要设置单位，就过于繁琐了，这时可以使用单位模板1.2.1 设置单位SketchUp在默认的情况下是以美制英寸为绘图单位的这就需要将系统的绘图单位改回到我国规X中的要求——公制毫米为主单位，精度为“0mm〞具体操作如下：〔1〕选择【窗口】→【场景信息】命令，弹出【场景信息】对话框选择【单位】选项，可以在出现的对话框中设置长度与角度的单位，如图1.13所示。
〔2〕可以看到，在默认的情况下，长度单位是美制的英寸，需要改正来在【长度】选项区域中作如下调整：q 将【单位形式】改为“十进制〞，并以“毫米〞为最小单位q 将【准确度】改为“0mm〞，如图1.14所示图1.13 系统默认的单位 图1.14 实际绘图需要的单位〔3〕按Enter键完成绘图单位的设置注意：角度单位不用设置，国外与国内都是统一使用“度〞为单位1.2.2 设置场景的坐标系与其他三维建筑设计软件一样，SketchUp也使用坐标系来辅助绘图启动SketchUp后，会发现屏幕中有一个三色的坐标轴绿色的坐标轴代表“X轴向〞，红色的坐标轴代表“Y轴向〞，蓝色的坐标轴代表“Z轴向〞，其中实线轴为坐标轴正方向，虚线轴为坐标轴负方向，如图1.15所示根据设计师的需要，可以将默认的坐标轴的原点、轴向进展更改具体操作如下：〔1〕单击工具栏中的【坐标轴】按钮，发出重新定义系统坐标的命令，可以看到此时屏幕中的鼠标指针变成了一个坐标轴，如图1.16所示〔2〕移动鼠标到需要重新定义的坐标原点，单击鼠标左键，完成原点的定位〔3〕转动鼠标到红色的Y轴需要的方向位置，单击鼠标左键，完成Y轴的定位。
〔4〕再转动鼠标到绿色的X轴需要的方向位置，单击鼠标左键，完成X轴的定位〔5〕此时可以看到屏幕中的坐标系已经被重新定义了 图1.15 坐标轴向 图1.16 鼠标指针的变化如果想在绘图时出现如图1.17所示的用于辅助定位的XYZ轴定位光标，就像在AutoCAD中绘图时的屏幕光标一样，可以使用以下方法来开启：〔1〕选择【窗口】→【参数设置】命令，在弹出的【系统属性】对话框中选择【绘图】选项，如图1.18所示 图1.17 辅助定位的十字光标 图1.18 【系统属性】对话框中的【绘图】选项〔2〕在【绘图】选项区域中，选中【显示十字光标】复选框即可注意：本节中讲解的“设置场景坐标轴〞与“显示十字光标〞这两个操作并不常用，特别对于初学者来说，不需要过多地去研究，有一定的了解即可1.2.3 使用模板如果每一次绘图都要设置绘图的单位，那么就很繁琐了在SketchUp中可以直接调用“模板〞来绘图，“模板〞中已经将绘图的单位设置好了具体操作如下：〔1〕选择【窗口】→【参数设置】命令，在弹出的【系统属性】对话框中选择【模板】选项，如图1.19所示。
图1.19 【系统属性】对话框中的【模板】选项〔2〕可以看到，系统默认的情况下是没有模板的单击下拉列表框，在模板列表中选择【毫米】，这是以公制的毫米为单位作图，单击【确定】按钮，完成模板的选择但是此时系统并不是以【毫米】为单位作为模板需要关闭SketchUp，然后重新启动软件，系统才装载指定的【毫米】模板注意：实际上在第一次使用SketchUp这个软件时就应该加载【毫米】模板，这是个一劳永逸的做法，以后作图就不需要再设置绘图单位了1.3 物体的显示在做设计方案时，设计师为了让甲方能更好地了解方案形式，理解设计意图，往往会从各种角度，用各种方式来表达设计成果SketchUp作为面向设计的软件，提供了大量的显示模式，以便设计师选择表现手法1.3.1 5种显示模式做室内设计时，周围都有闭合的墙体如果要观察室内的构造，就需要隐去一局部墙体，但隐藏墙体后不利于房间整个效果的观察有些计算机的硬件配置较低，需要经常切换“线框〞模式与“实体显示〞模式这些问题在SketchUp中都得到了很好的解决SketchUp提供了一个【显示模式】工具栏此工具栏共有5个按钮，分别代表了对模型常用的5种显示模式，如图1.20所示。
这5个按钮的功能从左到右依次是【X光模式】、【线框】、【消隐】、【着色】、【材质与贴图】SketchUp默认情况下选用的是【着色】模式图1.20 。
