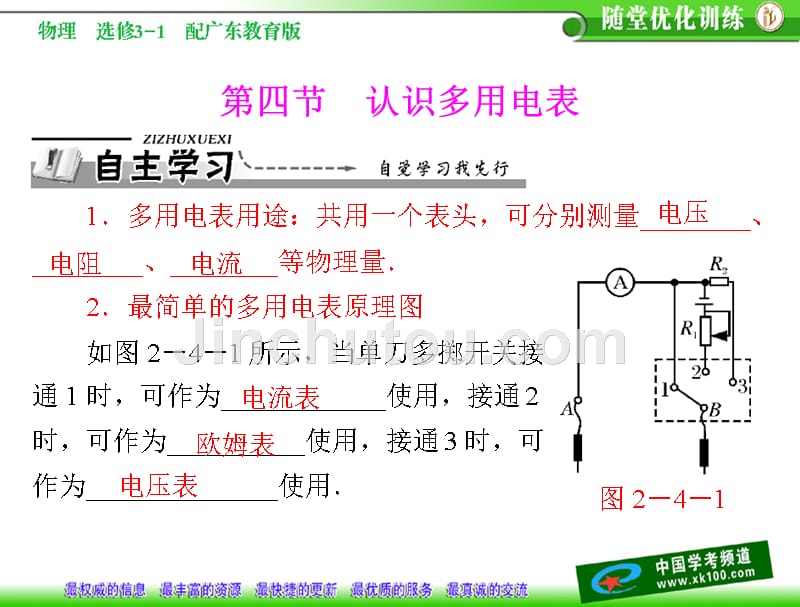

第四节 认识多用电表,1．多用电表用途：共用一个表头，可分别测量________、,________、________等物理量．,2．最简单的多用电表原理图,如图 2－4－1 所示，当单刀多掷开关接通 1 时，可作为____________使用，接通 2时，可作为__________使用，接通 3 时，可作为______________使用．,图 2－4－1,电压,电阻,电流,电流表,欧姆表,电压表,3．外部结构：如图 2－4－2 是一种多用电表外形图，表的上半部分为________，下半部分是______________，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的______________或欧姆表电路就被接通．在不使用时，应把选择开关旋到________挡，或交流电压最高挡．,图 2－4－2,表盘,选择开关,选择开关,OFF,知识点 多用电表的原理,某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图 2－4－3 中的虚线所示，下面列出这两次测量中的有关操作：,图 2－4－3,A．将两根表笔短接，并调零,B．将两根表笔分别跟被测电阻的两端接触，观察指针的,位置,C．记下电阻值,D．将多用电表面板上旋钮旋到“×100”挡E．将多用电表面板上旋钮旋到“×10”挡F．将多用电表面板上旋钮旋到交流 500 V 挡,(1)根据上述有关操作，将两次的合理实验步骤按顺序写出,(用字母表示，字母可以重复使用)____________．,(2)该电阻的阻值是________．,解析：按正确的操作顺序，第一次测量前所选欧姆挡偏小，为×10 挡；改换×100 挡后，重新调零，再测量并记录示数，最后将选择开关置于合适的位置．,答案：(1)EABDABCF,(2)2 000 Ω,1．多用电表内部构造,如图 2－4－4 是简化的多用电表电路图．它由表头 G、直流电流测量电路、直流电压测量电路、电阻测量电路以及转换开关 S 等部分组成．其中 1、2 为电流测量端，3、4 为电压测量端，5 为电阻测量端．测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过转换开关接入与待测量相应的测量端．使用时，电路只有一部分起作用．,图 2－4－4,2．测量原理,(1)测直流电流和直流电压的原理，就是电阻的分流和分压原理，其中转换开关接 1 或 2 时测直流电流；接 3 或 4 时测直流电压；转换开关接 5 时，测电阻． (2)多用电表电阻挡(欧姆挡)原理．,多用电表欧姆挡电路原理如图 2－4－5 所示．,图 2－4－5,【例 1】多用电表是实验室和日常实验中常用的仪器之一，它具有测量电压、电流和电阻等多种测量功能．如图 2－4－6所示是多用电表的内部电路图，在进行电阻测量时，应将开关S 拨到________或________位置；若测量电压时只有 10 V 和 50V 两个量程，在测量时选择 50 V 量程，应将开关 S 拨到______位置；若测量电流时只有 25 mA 和 100 mA两个量程，在测量时选择 25 mA 量程，应将开关 S 拨到________位置．,图 2－4－6,,,解析：使用欧姆挡时需要电表内接电源，所以 3、4 为电阻挡；由于串联电阻具有分压作用，所以将灵敏电流计的表头改装成电压表时应串联电阻，故 5、6 为电压挡，又因串联电阻越大，量程越大，所以在测量时选择 50 V 量程，应将开关 S 拨到6 位置；由并联电阻的分流作用知 1、2 为电流挡．设 1 接线柱左侧电阻为 R1,1、2 间的电阻为 R2,1、2 两挡测电流的对应量程,分别为 I1＝,Ig(Rg＋R2) R1,＋Ig，I2＝,IgRgR1＋R2,＋Ig，故选择 25 mA 量程,答案：3 4 6 2,时，应将开关 S 拨到 2 位置．,点评：本题考查对电流表、电压表、欧姆表的构造和原理的掌握情况．欧姆表内部要有电池；电压表串联电阻越大，量程越大；电流表并联阻值越小，量程越大．,【触类旁通】,1．一学生用多用电表测电阻，他在实验中有违反使用规则,之处，他的主要实验步骤如下：,(1)选择开关扳到欧姆挡“×100”上；,(2)把表笔插入测试笔插孔中，先把两根表笔相接触，旋转,调零旋钮，使指针指在电阻刻度的零位上；,(3)把两根表笔分别与某一待测电阻的两端相接，发现这时,指针几乎满偏；,(4)换用“×1 k”的欧姆挡，发现这时指针的偏转适中，随,即记下欧姆数值；,(5)把表笔从测试笔插孔中拔出后，就把多用表放回桌上原,处，实验完毕．,这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆．这个学生在实验中违反了哪一条或哪一些重要的使用规则？,解析：使用欧姆表要注意的地方比较多．使用前要经过调零(机械调零，选择量程后要电阻调零)，使用后要复位(拔出表笔，选择开关应置于“OFF”挡或交流高压挡)，使用过程中换挡后要重新调零……这些往往都是考查的重点．,答案：该题中不符合操作规则的是：换到合适的量程后，要重新调整调零旋钮；使用后不能把选择开关置于欧姆挡．,练习使用多用电表,【实验目的】,(1)知道多用电表的测量原理，熟练使用多用电表．,(2)会用多用电表测电压、电流、电阻以及探测电路中的未,知元件和查明电路故障．【实验器材】,多用电表、1.5 V 干电池、220 V 交流电源、阻值不同的定,值电阻若干、二极管等．,【实验步骤】,(1)准备．,①观察多用电表的外形，认识选择开关的测量项目及量程； ②检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；,③将红、黑表笔分别插入“＋”、“－”插孔．,(2)测电压．,①将选择开关置于直流电压 2.5 V 挡，测 1.5 V 干电池的电,压；,②将选择开关置于交流电压 250 V 挡，测 220 V 的交流电,压．,(3)测电流：将选择开关置于直流电流 10 mA 挡，测量 1.5 V,干电池与 200 Ω电阻串联回路的电流．,(4)测电阻．,①将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置； ②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔； ③将选择开关置于欧姆挡的“×100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较．,(5)测二极管的正、反向电阻．,①测正向电阻：将选择开关置于欧姆表的“×10”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置．黑表笔接二极管正极、红表笔接二极管负极，如图 2－4－7，读出欧姆表指示的电阻数值，乘以倍率，记下正向阻值．,图 2－4－7,②测反向电阻：将选择开关置于欧姆表的“×1 000”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置．黑表笔接二极管负极、红表笔接二极管正极，如图 2－4－8，读出欧姆表指示的电阻数值，乘以倍率，记下反向阻值．,图 2－4－8,③实验完毕，将表笔从插孔中拔出，并将选择开关置于,“OFF”挡或交流电压最高挡．,【注意事项】,(1)多用电表在使用前，一定要观察指针是否指向电流的零,刻度．若有偏差，应调整机械零点．,(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘,中央附近．,(3)测电阻时，待测电阻要与别的元件断开，切忌不要用手,接触表笔．,(4)合理选择欧姆挡的量程，使指针尽可能指在表盘中央附,近．,(5)换用欧姆挡的量程时，一定要重新调整欧姆零点． (6)要用欧姆挡读数时，注意乘以选择开关所指的倍数． (7)实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡．长期不用，应将多用电表中的电池取出．,【例 2】多用电表表头的示意图如图 2－4－9.,图 2－4－9,(1) 当指针位置如图中白三角箭头所示 ，则测量的是,________，测量结果为____________．,(2)当指针位置如图中白三角箭头所示，正确操作后发现指针的偏转角很小，那么接下来的操作步骤应该依次为： ①_______________________________________________； ②_______________________________________________； ③_______________________________________________． (3)测量结束后应将选择开关拨到________或者________．,(2)选择开关至“×1 k”挡，红黑表笔短接，欧姆调零，将,待测电阻与多用表表笔串联，并测量读数．,(3)应拔到 OFF 挡或交流电压最高挡．,答案：(1)测量的是电阻，为 3 400 Ω.,【触类旁通】,2．思考与讨论：甲、乙两位同学在多用电表用完后，把选,择开关放在图示的位置，你认为谁的习惯比较好？,图 2－4－10,答案：甲同学的习惯较好．使用完后，选择开关应置于交,流电压的最高挡或置于 OFF 位置．,。
