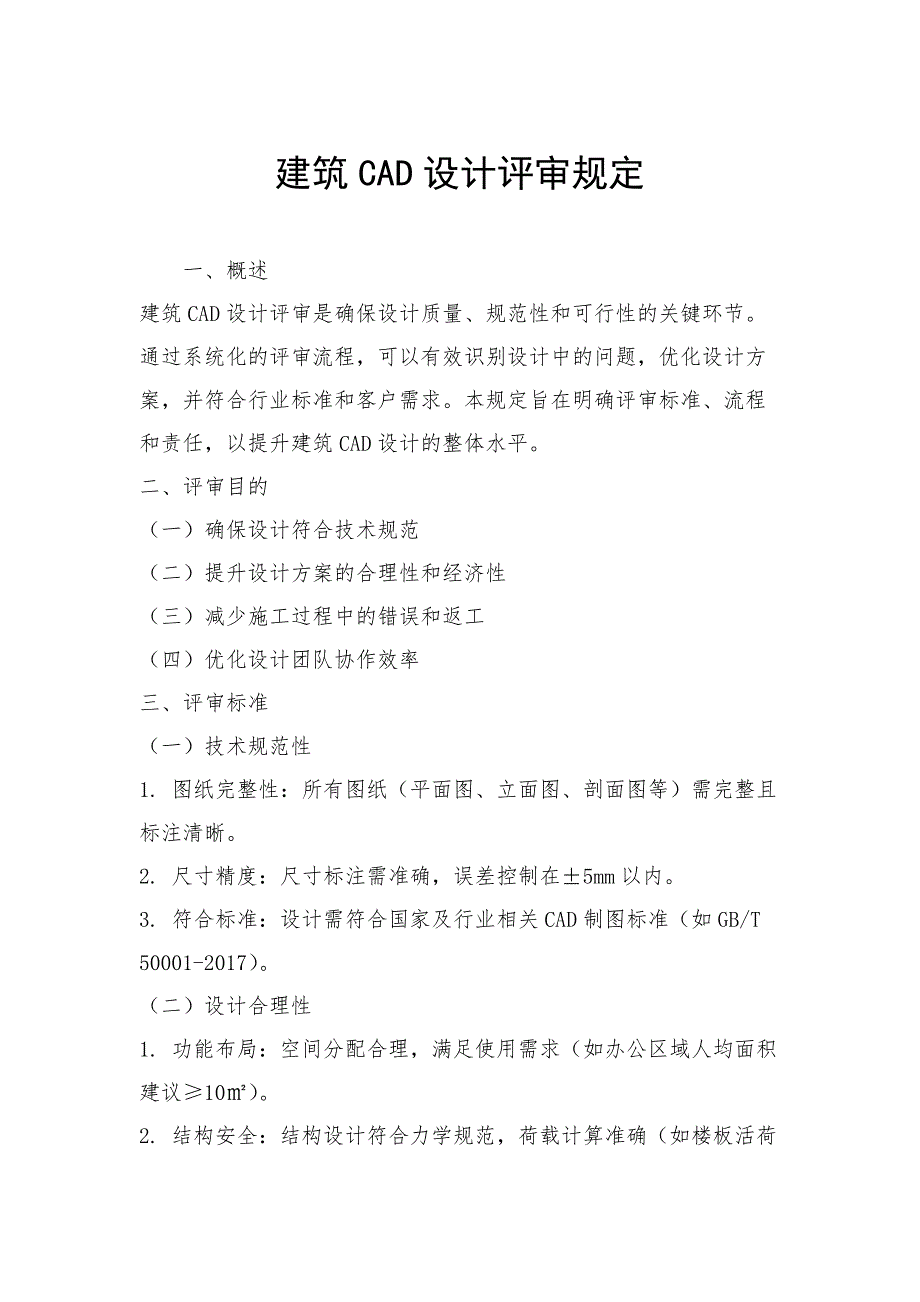

建筑CAD设计评审规定一、概述建筑CAD设计评审是确保设计质量、规范性和可行性的关键环节通过系统化的评审流程，可以有效识别设计中的问题，优化设计方案，并符合行业标准和客户需求本规定旨在明确评审标准、流程和责任，以提升建筑CAD设计的整体水平二、评审目的（一）确保设计符合技术规范（二）提升设计方案的合理性和经济性（三）减少施工过程中的错误和返工（四）优化设计团队协作效率三、评审标准（一）技术规范性1. 图纸完整性：所有图纸（平面图、立面图、剖面图等）需完整且标注清晰2. 尺寸精度：尺寸标注需准确，误差控制在±5mm以内3. 符合标准：设计需符合国家及行业相关CAD制图标准（如GB/T 50001-2017）二）设计合理性1. 功能布局：空间分配合理，满足使用需求（如办公区域人均面积建议≥10㎡）2. 结构安全：结构设计符合力学规范，荷载计算准确（如楼板活荷载按3.5kN/m²考虑）3. 可实施性：设计方案需考虑施工难度，避免过于复杂或不可行的构造三）经济性1. 材料选择：优先选用性价比高的材料，避免过度设计2. 工程量优化：减少不必要的装饰和复杂节点，降低施工成本（如墙体开槽数量需合理控制）。
四、评审流程（一）前期准备1. 提交设计文件：设计团队需提交完整的CAD图纸（DWG格式）、设计说明及计算书2. 明确评审范围：标注需重点关注的设计区域或问题点二）初审阶段1. 自查：设计人员对图纸进行内部检查，确保无遗漏错误2. 交叉审核：由另一位设计师复核关键节点（如梁柱连接节点）三）正式评审1. 评审会议：组织设计、结构、施工等相关人员召开评审会，逐项检查图纸 Step 1: 检查平面布局是否合理，空间流线是否顺畅 Step 2: 核对尺寸标注，确认与模型一致 Step 3: 评估材料使用是否经济，是否存在替代方案2. 问题记录：将评审中发现的问题汇总，分配责任人和整改期限四）整改与复评1. 设计修改：根据评审意见调整图纸，并说明修改原因2. 复核确认：由原评审人员或指定专家复核修改后的图纸，确认问题已解决五、评审责任（一）设计团队1. 负责图纸的完整性和准确性2. 及时响应评审意见，完成整改二）评审人员1. 客观公正地提出评审意见2. 确保评审结果符合技术标准六、附则本规定适用于所有新建建筑项目的CAD设计评审，由项目技术负责人监督执行评审记录需存档备查，作为项目质量评估的参考依据。
一、概述建筑CAD设计评审是确保设计质量、规范性和可行性的关键环节通过系统化的评审流程，可以有效识别设计中的问题，优化设计方案，并符合行业标准和客户需求本规定旨在明确评审标准、流程和责任，以提升建筑CAD设计的整体水平评审不仅是对图纸的检查，更是对设计思维、技术能力和项目管理能力的综合评估其核心目标是确保最终交付的设计成果既满足功能需求，又具备良好的实施性、经济性和美观性二、评审目的（一）确保设计符合技术规范1. 强制性标准符合性：验证设计是否满足现行的建筑制图标准（如GB/T 50001-2017《建筑制图标准》）、结构设计规范（如GB 50010-2010《混凝土结构设计规范》）以及相关的建筑构造做法标准例如，检查图框、标题栏格式是否统一规范，线型、颜色、字体是否符合标准要求2. 行业惯例遵循性：评估设计是否遵循了建筑行业普遍接受的设计原则和做法，如无障碍设计的基本要求（如坡道坡度、扶手设置）、消防规范中的安全疏散距离和宽度等3. 细节规范符合性：检查具体构造节点是否符合相关标准图集或技术规程，例如墙身防潮层、门窗过梁与窗台板的连接做法等二）提升设计方案的合理性和经济性1. 功能布局优化：评估空间布局是否合理，是否有效利用了场地和建筑体积，是否满足使用者的实际需求和未来可能的变更需求。
例如，办公空间中的动线设计、会议室的灵活性、储物空间的合理性等2. 结构效率分析：从结构角度审视设计是否经济高效，荷载传递是否直接，是否存在不必要的结构复杂化例如，梁柱布置是否简洁，是否避免了不必要的悬挑或复杂节点，以降低材料和施工成本3. 材料选用经济性：考察材料选择是否在保证质量和性能的前提下，兼顾了成本效益是否考虑了材料的耐久性、维护成本以及生命周期价值例如，对于外墙材料，需平衡美观、保温、隔热、防水性能与成本4. 施工便捷性评估：判断设计方案是否便于施工操作，是否容易实现复杂的节点和构造往往意味着更高的施工难度和成本例如，检查预制构件的安装接口是否清晰，是否便于现场拼接三）减少施工过程中的错误和返工1. 图纸一致性检查：确保平、立、剖面图以及各类详图之间没有矛盾和冲突例如，平面图上的墙位置应与剖面图、立面图对应，详图尺寸应与整体图纸尺寸一致2. 尺寸和标高准确性：严格核对所有线性尺寸、面积、体积、标高、定位尺寸等数据，确保准确无误，避免施工时因尺寸错误导致返工3. 构造可行性验证：评估设计的构造做法是否在现有施工技术和工艺范围内可行，是否存在难以实现或容易出错的地方。
例如，检查异形构件的加工和安装是否具有可操作性4. 与其他专业协调性：确认建筑专业的设计是否与结构、给排水、暖通、电气等专业的图纸协调一致，避免了管道碰撞、设备安装空间不足等问题例如，通过BIM模型协同检查管线综合排布四）优化设计团队协作效率1. 信息传递清晰度：评估图纸及设计说明中传递的信息是否清晰、完整、无歧义，是否便于其他专业人员理解和执行2. 设计流程规范性：检查设计文件的提交是否规范，版本管理是否清晰，是否便于团队成员之间的流转和查阅3. 知识共享与提升：将评审中发现的问题和优秀做法作为案例，促进团队内部的知识共享和设计能力的共同提升三、评审标准（一）技术规范性1. 图纸完整性要求：(1) 应包含所有必需的图纸类型，如总平面图、各层平面图、立面图、剖面图、主要剖面图、标准详图、特殊节点详图等2) 图纸应包含必要的图框、标题栏、会签栏（如涉及多专业），且信息填写完整、规范3) 应有设计说明、材料表、主要设备表等文字附件2. 尺寸标注精度要求：(1) 所有重要尺寸（轴线间距、开间、进深、层高、净高、门窗洞口尺寸、定位尺寸等）均需标注清晰、准确2) 尺寸标注应避免交叉重叠，数字和符号应按规定方向书写。
3) 关键尺寸应反复核对，确保与设计意图及计算结果一致，允许的误差范围通常控制在±5mm或更严格的标准内3. 符号与标注标准：(1) 图层管理：应建立清晰的图层规范，不同类型的元素（如墙体、门窗、标注、填充等）应设置在指定的图层上2) 线型、线宽：应遵循标准，例如，可见轮廓线、不可见轮廓线、中心线、尺寸线等应有不同的线型、线宽和颜色区分3) 文字样式：字体、字号应统一规范，符合制图标准要求4) 索引符号与详图符号：索引符号应标注清晰，与详图编号对应无误；详图符号应按标准绘制二）设计合理性1. 功能布局合理性：(1) 空间分区是否明确，功能分区是否合理，流线是否简洁高效2) 是否满足主要使用功能的要求，例如，办公区域的工位布置密度、会议室的大小和数量、公共休息区的设置等3) 是否考虑了未来使用需求的变化，是否预留了适当的调整空间4) 采光、通风条件是否满足基本要求，例如，检查主要功能区的窗洞面积占比、自然通风开口位置等2. 结构安全与力学合理性：(1) 结构体系选择是否恰当，是否与建筑形式和荷载相匹配2) 模型建立是否准确，荷载输入是否合理（如恒荷载、活荷载、雪荷载、风荷载的取值是否符合当地情况和规范要求）。
3) 结构构件（梁、板、柱、墙）的截面尺寸和配筋是否满足承载力、刚度和变形要求，计算过程是否完整、计算结果是否合理4) 关键连接节点（如梁柱节点、墙板连接）的设计是否安全可靠，构造做法是否清晰5) 是否存在结构不合理或冒险的设计，例如，过大的悬挑、不合理的空腹楼板等3. 材料选用与构造合理性：(1) 材料的选择是否满足使用环境、功能需求（如保温、隔热、防水、防火）和耐久性要求2) 构造做法是否合理，连接方式是否可靠，能否有效防止渗漏、开裂等问题3) 是否存在不必要的材料堆砌或构造复杂化，是否考虑了施工和维护的便利性4) 外观效果是否与整体设计风格协调三）经济性1. 材料成本控制：(1) 优先选用性价比高的通用材料，除非有特殊功能或美观要求2) 避免过度使用高成本材料或特殊装饰，除非设计有明确需求且经论证必要3) 对大面积使用的材料，考虑其单价和总用量，寻求成本最优解2. 施工成本优化：(1) 设计方案应考虑施工的可行性和效率，避免过于复杂或精密的构造，以降低施工难度和人工成本2) 优化结构布置，减少构件数量和复杂节点，简化施工流程3) 考虑标准化、模数化设计，便于预制构件的生产和现场安装，提高装配化程度。
4) 在不影响质量和功能的前提下，对装饰装修做法进行经济性评估3. 全生命周期成本考量：(1) 评估材料的耐久性和维护需求，选择维护成本较低的材料和构造2) 考虑能源消耗，选择保温、隔热、隔声性能好的材料，以降低使用阶段的能耗成本四）可实施性1. 施工可行性：(1) 检查设计方案是否能在现有技术、设备和工艺条件下顺利实施2) 复杂节点或特殊工艺是否已有成熟的施工方案保障3) 是否考虑了施工现场的空间限制和作业条件2. 供应链可行性：(1) 所选用的特殊材料或设备是否容易获取，供应商是否可靠2) 是否存在供应链中断的风险3. 现场装配性：(1) 对于大跨度、高层或复杂结构，评估其构件的运输、吊装和现场拼接的可行性四、评审流程（一）前期准备1. 设计文件提交：(1) 设计团队需在规定时间内提交完整的CAD设计文件电子版（标准DWG格式为主），包括但不限于：- 总平面图、各层平面图（含天花布置图）、立面图、剖面图 各类详图（墙身详图、楼板详图、楼梯详图、门窗详图、特殊设备基础详图等） 设计说明（含设计依据、功能分区、主要技术指标、材料做法、施工要求等） 结构计算书（如涉及） 材料表、设备表。
2) 文件命名需规范，包含项目名称、图纸名称、版本号（如V1.0）等信息3) 所有文件应打包，并附带电子版目录，方便查阅2. 评审范围明确：(1) 设计项目负责人需在提交文件时，明确标注本次评审的重点区域、关键节点或需要特别关注的问题2) 如有前期评审遗留问题，需在提交文件中一并说明整改情况及待确认点二）初审阶段1. 内部自查：(1) 设计负责人组织核心设计人员对提交的图纸进行内部交叉检查2) 检查要点包括：图纸完整性、尺寸标注一致性、基本功能合理性、与前期版本或相关专业的接口问题3) 填写《内部自查问题清单》，对发现的问题进行记录、分类（如重大问题、一般问题、建议项）和初步整改建议，并在文件中进行标注2. 交叉审核：(1) 邀请另一位经验丰富的设计师（非原始设计者）对关键图纸或复杂节点进行独立审核2) 重点审核结构合理性、构造可行性、关键尺寸准确性3) 审核结果同样记录在《内部自查问题清单》或单独的《交叉审核意见单》中三）正式评审1. 评审会议组织：(1) 由项目。
