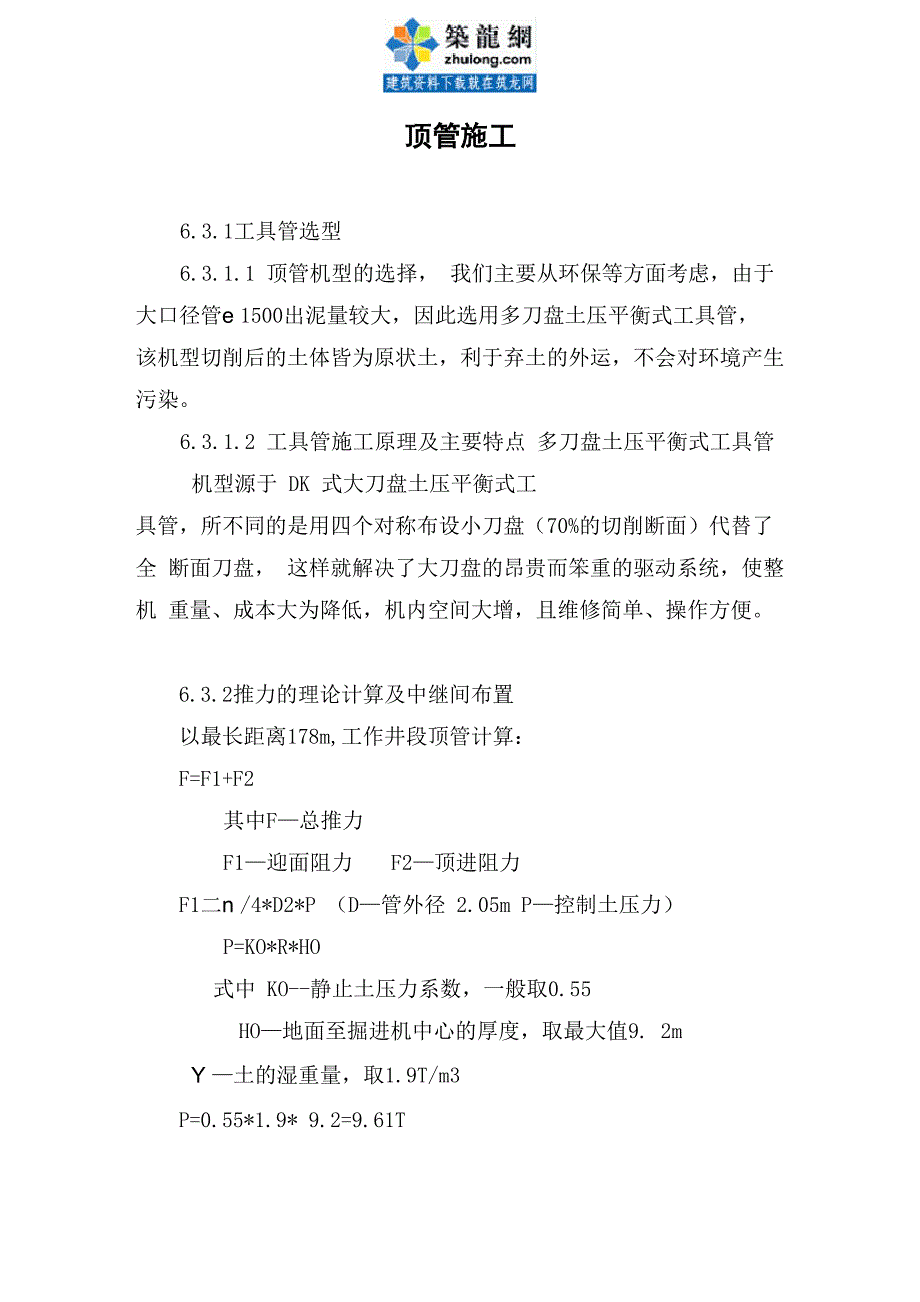

顶管施工6.3.1工具管选型6.3.1.1 顶管机型的选择， 我们主要从环保等方面考虑，由于 大口径管e 1500出泥量较大，因此选用多刀盘土压平衡式工具管， 该机型切削后的土体皆为原状土，利于弃土的外运，不会对环境产生 污染6.3.1.2 工具管施工原理及主要特点 多刀盘土压平衡式工具管机型源于 DK 式大刀盘土压平衡式工具管，所不同的是用四个对称布设小刀盘（70%的切削断面）代替了全 断面刀盘， 这样就解决了大刀盘的昂贵而笨重的驱动系统，使整机 重量、成本大为降低，机内空间大增，且维修简单、操作方便6.3.2推力的理论计算及中继间布置以最长距离178m,工作井段顶管计算：F=F1+F2其中F—总推力F1—迎面阻力 F2—顶进阻力F1二n /4*D2*P （D—管外径 2.05m P—控制土压力）P=KO*R*HO式中 KO--静止土压力系数，一般取0.55HO—地面至掘进机中心的厚度，取最大值9. 2mY —土的湿重量，取1.9T/m3P=0.55*1.9* 9.2=9.61TF1=3.14/4*2.052*9.61=31.70TF2= n D*f*L式中:f—管外表面综合摩阻力，取0.5T/M2D—管外径2.05mL—顶距178mF2=3.14*2.05*0.5*178=572.89T,既每顶进一米的顶力为 3.22T。
F=F1+F2=31.70+572.89=604.59T经计算得知顶管的总推力为604.59T，大于设计沉井后靠最大承 载力（一般为5000KN,既500T），顶管时只能用其80%，500*0.8=400T 主顶使用四台 200T 级油缸，在推进时，每台油缸的最大顶力不得超 过100T剩余顶力需要设置中继间来解决顶进时，当顶力达到中 继间设计推力的60%时，即需设置中继间，当顶力达到中继间设计推 力的80%时，即需启动中继间，中继间设计总推力F' =500TO（由 10只50T小千斤顶组成）中继间由前売体、千斤顶及后売体组成前売体与前接管连接， 后壳体与后接管连接，前后壳体间为承插式连接，两者间依靠橡胶止 水带密封，防止管道外水土和浆液倒流入管道内，钢売体结构进行精 加工，保证其在使用过程中不发生变形中继间売体外径与管节外径 相同，可减少土体扰动、地面沉降和顶进阻力。
