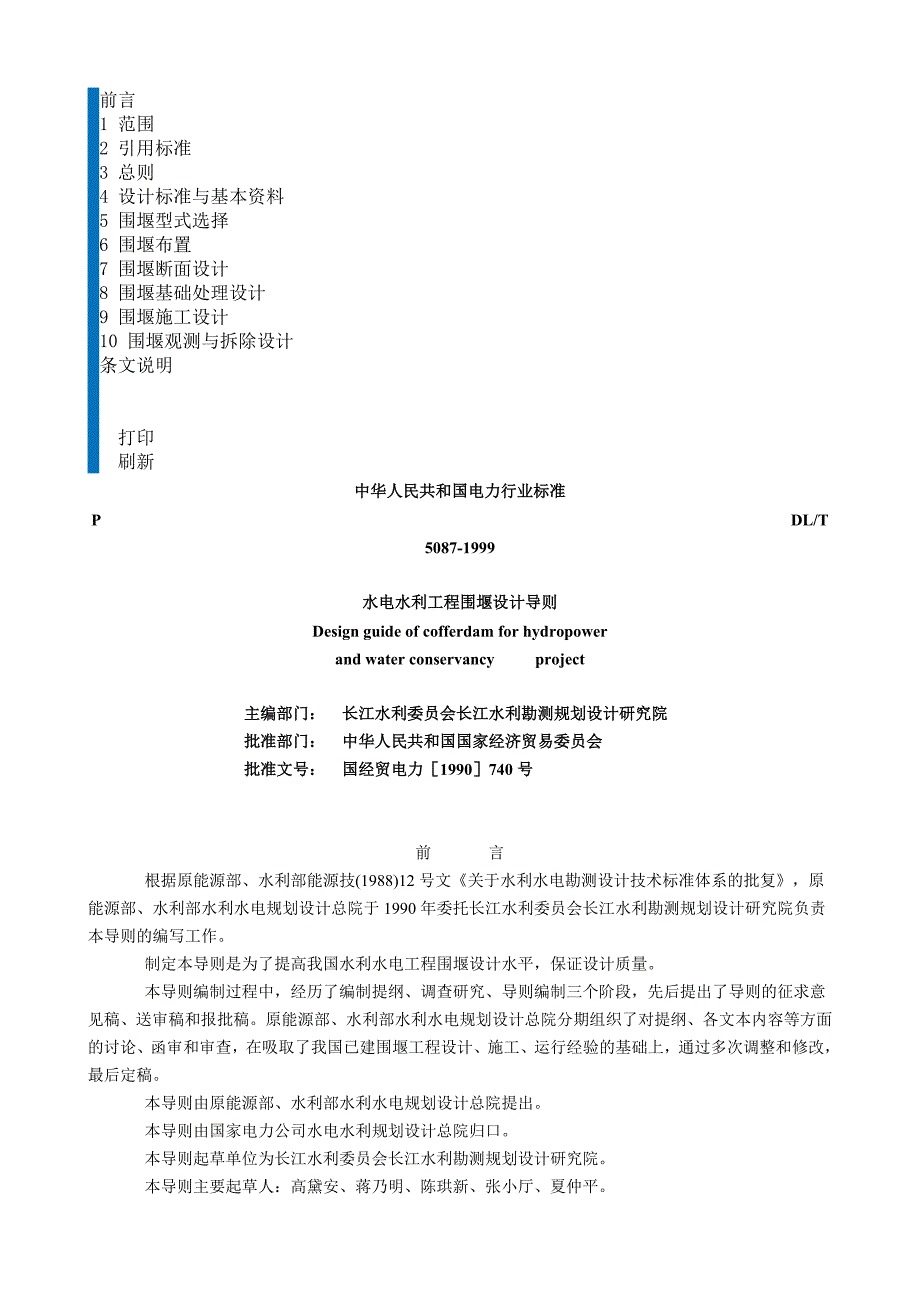

前言1 范围2 引用标准3 总则4 设计标准与基本资料5 围堰型式选择6 围堰布置7 围堰断面设计8 围堰基础处理设计9 围堰施工设计10 围堰观测与拆除设计条文说明打印刷新中华人民共和国电力行业标准P DL/T 5087-1999 水电水利工程围堰设计导则Design guide of cofferdam for hydropowerand water conservancy project 主编部门：长江水利委员会长江水利勘测规划设计研究院批准部门：中华人民共和国国家经济贸易委员会批准文号：国经贸电力［1990］740号 前 言 根据原能源部、水利部能源技(1988)12号文《关于水利水电勘测设计技术标准体系的批复》，原能源部、水利部水利水电规划设计总院于1990年委托长江水利委员会长江水利勘测规划设计研究院负责本导则的编写工作 制定本导则是为了提高我国水利水电工程围堰设计水平，保证设计质量。
本导则编制过程中，经历了编制提纲、调查研究、导则编制三个阶段，先后提出了导则的征求意见稿、送审稿和报批稿原能源部、水利部水利水电规划设计总院分期组织了对提纲、各文本内容等方面的讨论、函审和审查，在吸取了我国已建围堰工程设计、施工、运行经验的基础上，通过多次调整和修改，最后定稿 本导则由原能源部、水利部水利水电规划设计总院提出 本导则由国家电力公司水电水利规划设计总院归口 本导则起草单位为长江水利委员会长江水利勘测规划设计研究院 本导则主要起草人：高黛安、蒋乃明、陈珙新、张小厅、夏仲平 本导则由国家电力公司水电水利规划设计总院负责解释 1 范 围 本标准给出了水电水利工程围堰的设计导则，适用于大中型水电水利工程的可行性研究阶段和招标阶段的围堰设计2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性 SDJ 21—78 混凝土重力坝设计规范 SDJ 145—85 混凝土拱坝设计规范 SDJ 218—84 碾压式土石坝设计规范 SDJ 338—89 水利水电工程施工组织设计规范3 总 则3.0.1 为正确贯彻SDJ338，保证我国水利水电工程围堰设计质量，特制定本导则。
3.0.2 围堰设计应遵循就地取材，施工方便，结构简单，安全可靠，经济合理的原则3.0.3 与永久建筑物结合的围堰，应按永久建筑物标准设计3.0.4 围堰设计除了执行本导则外，还应符合现行国家、行业标准的有关规定4 设计标准与基本资料4.1 设计标准4.1.1 围堰等级应根据被保护的对象、失事后果、围堰工程规模和使用年限按SDJ338的规定划分为Ⅲ级～Ⅴ级4.1.2 围堰设计洪水标准应根据围堰类型和级别按SDJ338的规定结合风险度综合分析，使所选标准经济合理4.1.3 过水围堰的挡水标准应结合河流水文特点、施工工期、挡水时段，经技术经济比较后在重现期3年～20年范围内选定4.2 基本资料4.2.1 坝址的水文、气象条件：实测流量、水位和坝址河段汛期及枯水期水面比降资料；各种频率全年和枯水期时段及分月瞬时最大流量计算值和流量过程线、各种频率逐月及枯水时段旬平均流量计算值；坝址水位流量关系曲线、库容曲线；坝址降雨、冰情、气温及风速资料4.2.2 坝址地形、地质条件：实测坝址及围堰范围地形图和地质图，堰址河床覆盖层厚度、颗粒组成及渗透性等特性资料；岩层产状、物理力学指标及渗透性等特性资料；坝址附近建筑材料(防渗土料、块石料及砂砾石料)储量、物理力学指标及开采运输条件等资料。
4.2.3 水工、枢纽布置及工程规模，围堰保护的永久建筑物型式及布置4.2.4 施工导、截流方式，模型试验及枢纽工程施工总布置、总进度及施工方案资料4.2.5 围堰挡水期水力学条件，包括围堰挡水水位、流量和围堰附近的水流流态、流速资料，施工期河道通航、漂木及排冰情况4.2.6 过水围堰运行期的挡水条件和过水水力学条件，包括围堰顶过流水深、单宽流量、流态及流速资料4.2.7 永久建筑物基础开挖施工时对围堰堰体稳定及基础渗透的影响4.2.8 围堰运行期泄水建筑物泄流对围堰坡脚的冲刷资料4.2.9 围堰运行期堰体迎水坡脚泥沙淤积和河床覆盖层冲刷情况5 围堰型式选择5.1 选择原则5.1.1 堰体运行必须安全可靠，满足稳定、防渗和抗冲要求5.1.2 围堰型式应结构简单，施工方便，在计划工期内按设计要求建成5.1.3 围堰基础应选在水文地质简单，易于处理，堰体便于与岸坡或已有建筑物连接的位置5.1.4 堰体材料宜充分利用当地材料及开挖渣料5.1.5 围堰堰体便于与永久建筑物相结合5.1.6 围堰型式应能适应施工和防汛抢险要求5.2 土石围堰5.2.1 土石围堰充分利用当地材料，对基础适应性强，施工工艺简单， 便于防汛抢险，应优先选用。
5.2.2 采用土料防渗的土石围堰，在当地富有砂壤土、风化料或砾质土，且经试验论证能满足防渗要求时， 应优先用作防渗土料5.2.3 若当地无防渗土料或受气候条件影响较大，可选用钢板桩心墙、混凝土心墙、混凝土防渗墙、沥青混凝土防渗墙或土工膜等型式防渗5.2.4 土石围堰用作纵向围堰时，其坡脚流速宜控制在5m/s以内若围堰坡脚流速大于5m/s，应专门研究防冲结构措施5.2.5 土石围堰用作过水围堰，应做好溢流面、堰趾下游基础和两岸接头的防冲保护过水围堰应分析研究围堰过水水力条件，并通过水工模型试验论证消能防冲措施5.3 混凝土围堰5.3.1 混凝土围堰宜建在岩石地基上，适用于纵向围堰和横向过水围堰5.3.2 碾压混凝土围堰造价低，施工简便，可缩短工期，在有条件时， 应优先采用5.3.3 纵向混凝土围堰，主要受基础抗冲流速控制，应研究基础防冲保护措施5.3.4 混凝土过水围堰应通过水工模型试验论证围堰下游消能防冲问题5.4 其他型式围堰5.4.1 浆砌石、木笼、竹笼、草土等围堰型式，应用地区特点较强，可用于当地料源丰富、施工单位经验较多的工程围堰高度均不宜太高。
5.4.2 钢板桩格型围堰适用于岩石地基或在混凝土基座上建造，也可用于软基，其最大挡水水头应不大于30m6 围 堰 布 置6.1 布置原则6.1.1 围堰布置应满足围护的建筑物基础开挖、施工机械及施工道路布置要求，且需满足基坑排水运行要求6.1.2 围堰布置应满足堰体及防渗体与岸坡接头或与其他建筑物的连接要求6.1.3 围堰布置应通过导截流整体水工模型试验，满足水力学条件及防冲要求6.1.4 围堰布置应考虑基础地质条件，以减少围堰基础处理工程量6.1.5 围堰布置应避开两岸溪流汇入基坑，当避不开时，应采取相应措施6.2 断流围堰布置6.2.1 上、下游断流围堰布置宜选在离坝轴线较近，河道顺直，工程量较小，地形、地质条件较好，施工简便的位置6.2.2 上、下游横向围堰迎水面坡脚距导流泄水建筑物进出口的距离， 应满足围堰坡脚防冲要求6.2.3 断流围堰宜布置成直线，若地形、地质条件较好，上游围堰亦可布置成拱型6.2.4 上、下游过水围堰轴线宜与河道水流流向垂直6.3 分期围堰布置6.3.1 一期围堰对河床束窄程度可控制在40%～60%之间。
纵向围堰位置应按分期导流流量结合枢纽布置，地形、地质条件，施工通航，河床防冲要求，综合比较后确定6.3.2 横向围堰轴线与纵向围堰轴线的交角宜控制在90°～120°之间6.3.3 纵向围堰防渗体必须与横向围堰的防渗体形成封闭接头6.3.4 纵向围堰的长度应满足横向围堰坡脚防冲要求6.3.5 纵向围堰宜布置成直线并应满足二期泄水建筑物进流条件6.3.6 纵向围堰背水坡脚距永久建筑物基础开挖边坡开口线的距离必须考虑对堰基稳定的要求7 围堰断面设计7.1 断面设计要求7.1.1 不过水围堰堰顶高程应按设计洪水的静水位加波浪高度，并计入安全超高，其安全超高值应不低于表7.1.1所列数值 土石围堰防渗体顶部高程在设计洪水静水位以上的超高值与防渗型式有关，心墙式防渗体应为0.6m～0.3m；斜墙式防渗体应为0.8m～0.6m表 7.1.1 不过水围堰堰顶安全超高下限值m围 堰 型 式堰 顶 级 别ⅢⅣ～Ⅴ土 石 围 堰0.70.5混 凝 土 围 堰0.40.37.1.2 过水围堰堰顶高程应按设计洪水静水位加波浪高度确定，不另计安全超高值。
7.1.3 为满足施工需要和防汛抢险要求，各类围堰堰顶宽度宜按下列有关数值选用：土石围堰7m～10m，混凝土围堰3m～6m7.1.4 围堰断面设计应根据堰基地质条件、筑堰材料性能、施工条件、施工工艺等因素初步拟定，再通过结构计算予以确定7.1.5 土石围堰防渗土料堰体与堰壳之间应设置反滤层反滤料应优先选用天然级配砂砾料一次铺成7.2 水力计算7.2.1 纵向围堰应按束窄河床进行各期导流水力计算，确定河道各束窄断面的设计洪水水位和流速、流态，用以确定纵向围堰防冲措施及河道通航条件7.2.2 过水围堰应在设计洪水标准范围内选择最不利情况进行水力计算，研究改善水力条件及防冲设施7.2.3 土石围堰应进行渗流计算，根据浸润线研究堰体、堰基渗透稳定并计算其渗流量7.2.4 建在含有软弱夹层的岩基或软基上的混凝土围堰，应计算堰基渗透稳定和渗流量7.2.5 围堰渗流计算应考虑围堰运行中各种条件，选择最不利工况核算堰体及堰坡稳定7.2.6 围堰防渗体及堰基的安全渗透比降应根据试验成果经论证后取用7.3 稳定计算7.3.1 围堰稳定安全系数见表7.3.1表 7.3.1 围堰稳定安全系数围堰型式级 别抗 滑备 注土石围堰Ⅲ≥1.2边坡稳定Ⅳ、Ⅴ≥1.05混凝土围堰ⅢⅣ、Ⅴ≥1.05按抗剪强度公式计算≥3按抗剪断强度公式计算≥2.5按抗剪断强度，考虑排水失效 7.3.2 围堰稳定计算应根据围堰型式、围堰材料、工作条件等进行，主要考虑以下荷载：堰体自重、静水压力、扬压力、浪压力、动水压力、泥沙压力、冰压力、孔隙水压力等。
7.3.3 土石围堰宜按极限平衡法计算边坡。
