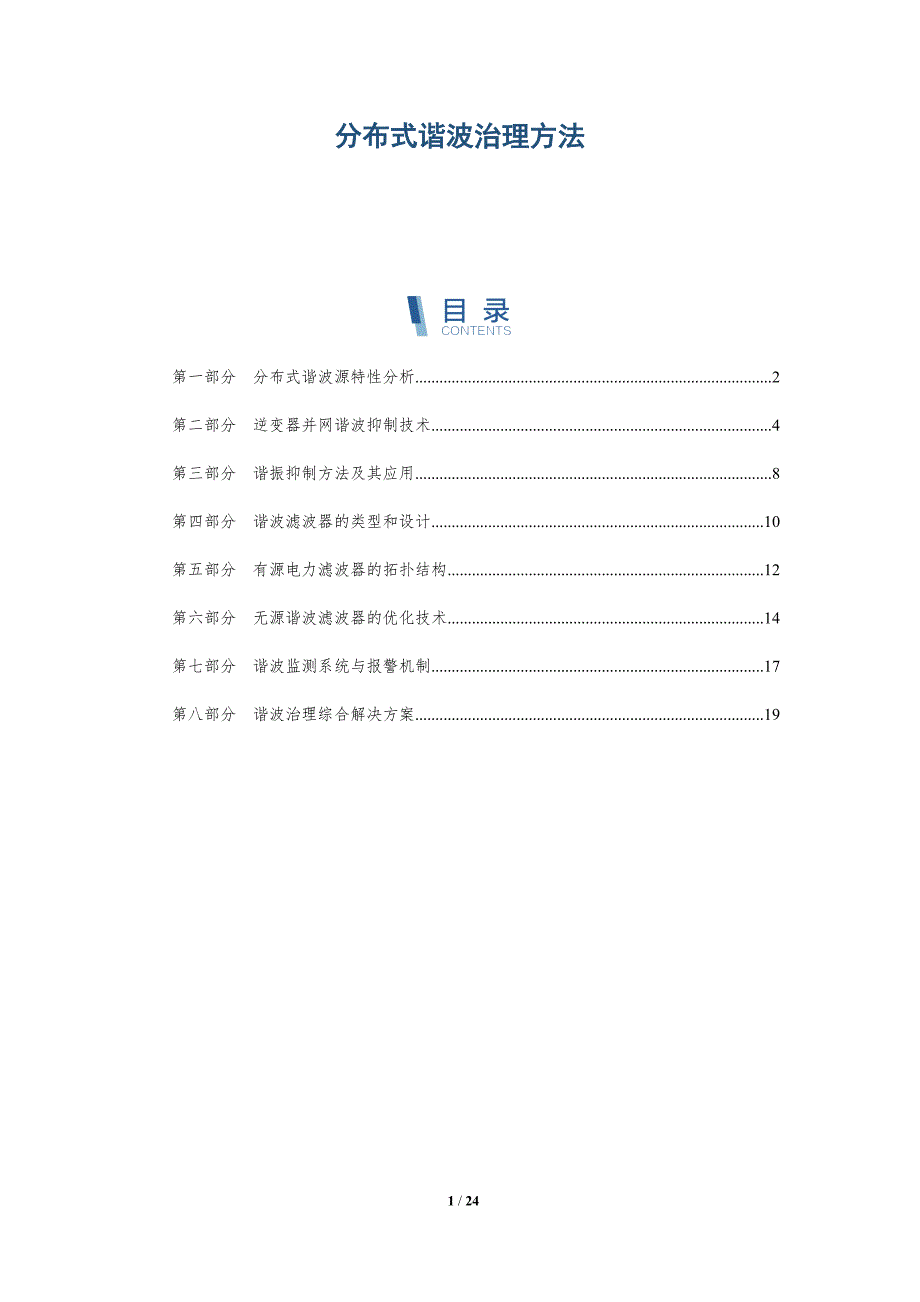

分布式谐波治理方法 第一部分 分布式谐波源特性分析 2第二部分 逆变器并网谐波抑制技术 4第三部分 谐振抑制方法及其应用 8第四部分 谐波滤波器的类型和设计 10第五部分 有源电力滤波器的拓扑结构 12第六部分 无源谐波滤波器的优化技术 14第七部分 谐波监测系统与报警机制 17第八部分 谐波治理综合解决方案 19第一部分 分布式谐波源特性分析关键词关键要点【分布式谐波源特性分析】【谐波源类型和分布】1. 分类：谐波源通常分为非线性负荷、可再生能源发电设备和电力电子设备三种类型2. 分布：分布式谐波源广泛存在于家庭、办公楼、工业园区等各类用电场所，具有分布分散、数量众多、间歇性强的特点谐波频率和幅值】分布式溯源特性分布式溯源的核心是通过收集和分析分布式系统中发生的事件，来追踪和诊断系统中出现的故障或瓶颈分布式溯源系统需要满足以下特性：分布式跟踪：* 端到端跟踪：能够跨越多个服务和组件跟踪请求的执行路径，记录请求在不同系统之间的流转过程 跨进程跟踪：支持跨进程和跨线程的跟踪，即使请求在不同进程或线程中执行，也能将所有相关事件串联起来 异构环境支持：支持不同语言、框架和技术的分布式跟踪，无缝集成到现有系统中。
数据采集：* 无损跟踪：在跟踪过程中不影响系统的执行，收集信息不应产生延迟或错误 可扩展性：能够处理高并发、大数据量场景，确保系统在高负载下仍能收集和分析数据 灵活性和可配置性：允许用户自定义跟踪策略，根据需要捕获和分析不同类型的数据数据存储：* 可扩展的存储：能够存储海量跟踪数据，满足长期数据分析和故障诊断的需要 高效的查询：提供高效的查询机制，支持按时间、服务、请求等维度进行查询和过滤 数据隐私：保障收集数据的隐私性和安全性，防止未授权访问数据分析：* 可视化：提供直观的可视化界面，展现跟踪数据，便于故障诊断和系统优化 健康度监控：提供系统健康度监控，实时监测系统中的异常和瓶颈，及时发现和解决问题 根因分析：支持根因分析，通过分析跟踪数据，找出系统问题的根源，指导故障排除和系统改进其他特性：* 支持容器化：支持在容器化环境中进行分布式跟踪，无缝集成到微服务架构中 与其他监控系统集成：能够与其他监控系统集成，提供全面的系统监控和故障诊断 开放性：提供开放的 API 和协议，便于第三方应用程序和服务与分布式溯源系统交互第二部分 逆变器并网谐波抑制技术关键词关键要点有源电力滤波器1. 原理：利用IGBT等半导体器件，产生与谐波分量幅值相等、相位相反的补偿信号，注入电网，抑制谐波影响。
2. 特点：谐波补偿能力强，响应速度快，控制精度高，但成本相对较高，体积较大3. 应用：适用于大功率、高谐波污染的场合，如变压器、大型电机等被动谐波滤波器1. 原理：采用电抗器、电容器等无源元件，形成谐振电路，在谐波频率处呈现高阻抗，降低谐波电流流入电网2. 特点：结构简单、成本低、体积小，但滤波效率受电网参数影响，可能产生谐振现象3. 应用：适用于小功率、谐波污染程度较低的场合，如照明系统、办公设备等自谐振滤波器1. 原理：利用电容器和电感在谐波频率处产生自谐振，使谐波电流流经滤波器，减小其流入电网的幅度2. 特点：滤波效率高，响应速度快，但谐波频率变化时滤波效果受影响3. 应用：适用于大功率、谐波频率相对固定的场合，如牵引供电系统、变频器等阻尼电抗器1. 原理：在并网点安装电抗器，增加逆变器输出回路的阻抗，抑制谐波电流流入电网2. 特点：结构简单、成本低，但滤波效率有限，可能会引起电压波动3. 应用：适用于谐波污染程度较低、电网容量较大的场合，如分布式光伏发电系统等谐波预测与补偿1. 原理：采用模型预测、神经网络等技术，预测逆变器输出谐波，并通过逆变器控制算法，实时生成补偿信号，降低谐波影响。
2. 特点：谐波抑制效果佳、响应速度快，但对算法精度和计算能力要求较高3. 应用：适用于大功率、谐波污染严重的场合，如电动汽车充电桩、大型工业设备等宽带谐波抑制技术1. 原理：利用宽带滤波器、多级滤波器等技术，扩大滤波频带范围，抑制谐波分量和宽带噪声2. 特点：滤波范围广、谐波抑制效果好，但结构复杂、成本较高3. 应用：适用于谐波污染类型多样、频谱分布复杂的高功率场合，如数据中心、智能电网等逆变器并网谐波抑制技术一、引言逆变器是将直流电能转换成交流电能的电力电子设备，广泛应用于光伏发电、风力发电等可再生能源领域然而，逆变器在并网运行时会产生谐波电流，造成电网谐波污染，影响电网的安全稳定运行因此，谐波抑制技术对于逆变器并网至关重要二、逆变器谐波成因逆变器谐波的产生主要归因于：1. 开关器件非理想性：逆变器中使用开关器件（如 MOSFET 或 IGBT）进行功率转换，由于其非线性特性，在开关过程中会产生谐波电流2. 输出滤波器缺陷：为了抑制谐波电流，通常在逆变器输出端连接滤波器，但滤波器的设计和制造缺陷也会导致谐波泄露3. 谐振：逆变器输出端与电网之间的阻抗不匹配会导致谐振，引发谐波放大三、谐波抑制方法目前，抑制逆变器谐波电流主要采用以下方法：1. 被动滤波利用电抗器、电容器等元件组成谐波滤波器，将谐波电流滤除。
优点是简单可靠，成本低廉；缺点是滤波器体积庞大、谐振点固定2. 主动滤波采用功率电子器件（如 PWM 整流器）主动补偿谐波电流优点是滤波特性可调，滤波效果好；缺点是控制复杂、成本较高3. 多电平逆变通过增加逆变器的电压电平数，降低输出谐波失真优点是谐波抑制能力强；缺点是硬件复杂、成本较高4. 控制算法优化优化逆变器的调制控制算法，如采用正交相移脉宽调制（SPWM）或多载波脉宽调制（MC-PWM），可有效抑制谐波电流5. 虚拟阻抗对逆变器输出端注入虚拟阻抗，改变逆变器与电网之间的阻抗匹配关系，抑制谐波共振四、典型抑制技术比较| 抑制方法 | 优点 | 缺点 ||---|---|---|| 被动滤波 | 简单可靠，成本低 | 体积庞大，谐振点固定 || 主动滤波 | 滤波特性可调，滤波效果好 | 控制复杂，成本较高 || 多电平逆变 | 谐波抑制能力强 | 硬件复杂，成本较高 || 控制算法优化 | 实施简单，成本低 | 滤波效果受算法限制 || 虚拟阻抗 | 抑制共振能力强 | 控制复杂，对电网参数依赖性高 |五、应用实例逆变器谐波抑制技术已广泛应用于实际工程中，例如：1. 光伏并网逆变器：采用无功补偿、虚拟阻抗等技术抑制谐波电流，满足电网并网要求。
2. 风力发电逆变器：采用多电平逆变、正交相移调制等技术控制谐波失真，提高发电质量3. 电动汽车充电桩：采用主动滤波、谐波抑制算法优化等技术，减少对电网谐波污染，提高充电效率六、发展趋势随着电力电子技术的发展和电网谐波治理要求的提高，逆变器谐波抑制技术不断进步，未来发展趋势主要包括：1. 复合滤波：结合被动滤波和主动滤波，实现低成本、高效率、可变谐波补偿2. 先进控制算法：采用人工智能、深度学习等算法优化谐波控制，提高滤波精度3. 宽禁带器件：采用 SiC、GaN 等宽禁带器件，提高开关频率，降低谐波失真4. 柔性电网：利用柔性电网技术，主动调节电网阻抗，降低谐波共振风险第三部分 谐振抑制方法及其应用关键词关键要点谐振抑制方法及其应用主题名称：主动谐振抑制1. 利用主动滤波器或可控电流源，在谐振频率处产生与谐波电压同频、反相的抑制电压2. 采用反馈控制机制，实时检测谐波电压，自动调节抑制电压的幅度和相位，实现谐振抑制3. 该方法抑制效率高，但复杂性和成本较高主题名称：被动谐振抑制谐振抑制方法及其在谐波治理中的一、谐振抑制的原理谐振抑制的基本原理是采用一个与被抑制谐波频率相等的谐振电路（通常为并联谐振电路）与之并联，使谐振电路的阻抗特性与被抑制谐波的阻抗特性形成一个相反相角的关系，以此抵消被抑制谐波的谐振效应。
二、谐波抑制方法谐波抑制方法有三种：1. 无源谐波抑制无源谐波抑制是指不使用有功功率补偿器件，仅采用电抗器件（电容器或电感器）构成谐振电路进行谐波抑制其特点是结构相对 简单，成本较低，但谐波抑制的效果有限2. 被动谐波抑制被动谐波抑制是指在无功功率补偿器件的基础上，附加谐振电路进行谐波抑制其特点是谐波抑制的效果 优于无源谐波抑制，且能对低次谐波（如3次谐波）进行有效的抑制，但成本较高3. 能动谐波抑制能动谐波抑制是指采用能动元件（如晶闸管）构成谐振电路进行谐波抑制其特点是谐波抑制的效果最好，可以针对不同的谐波分量进行独立抑制，但成本也较高三、谐振抑制方法的选择谐振抑制方法的选择应遵循如下的一般性建议：* 当谐波含量较低且对谐波抑制的需求不严时，可采用无源谐波抑制方法 当谐波含量较高且对谐波抑制的需求较严时，可采用被动或能动谐波抑制方法 当需要针对低次谐波（如3次谐波）进行有效抑制时，应采用被动谐波抑制方法 当需要对谐波含量进行精确的调节时，应采用能动谐波抑制方法四、谐振抑制方法的工程设计谐振抑制方法的工程设计是至关重要的设计时需要考虑谐波的种类、含量、频率、谐振电容器的容量、电感值的选择、并联电容器的容量等因素。
五、谐振抑制方法的实际工程谐振抑制方法已被广泛用于工业和电力系统的谐波治理中其工程案例涵盖了：1. 发电厂的谐波抑制2. 配电系统的谐波抑制3. 用电终端的谐波抑制具体的工程案例中，谐振抑制方法的工程设计和选型需要遵循上述的一般性建议，并结合实际工程的具体需求进行调整和优化第四部分 谐波滤波器的类型和设计关键词关键要点主题名称：被动滤波器1. 由电抗器和电容器组成，通过谐振回路抑制特定频率的谐波2. 具有低成本、易于安装等优点，但存在谐振频率转移、谐波放大等问题3. 适用于谐波含量较低、频率范围较窄的应用场景主题名称：有源滤波器谐波滤波器的类型和设计无源滤波器* 串联电抗器：通过增加阻抗来限制谐波电流流入配电系统 并联电容器：补偿感性负载的电感性无功，从而降低谐波电压 LC滤波器：串联电抗器和并联电容器的组合，在特定谐波下呈现高阻抗有源滤波器* 并联有源滤波器 (APF)：使用电力电子器件注入与谐波电流幅度和相位相等的补偿电流 串联有源滤波器 (AFSF)：插入在系统与负载之间，注入与谐波电压幅度和相位相等的补偿电压 混合有源滤波器 (HAF)：结合并联和串联有源滤波器的优点被动滤波器* 突波吸收器：吸收由谐波和瞬态引起的过电压。
铁氧体磁环：用于滤除高频谐波，通常安装在负载电缆中 滤波电容器组：并联电容器组，用于补偿无功并滤除谐波谐波滤波器设计谐波滤波器设计需要考虑以下因素：* 补偿谐波：确定需要补偿的特定谐波阶次 补偿量：计算所需补偿谐波电流或电压量 阻尼：阻尼设计以防止谐振和滤波器稳定性问题 滤波器拓扑：根据补偿要求和系统特性选择合适的滤波器拓扑（例如 LC、LCL） 元件选择：确定电抗器、电容器和电力电子器件的额定电压、电流和损耗无源滤波。
