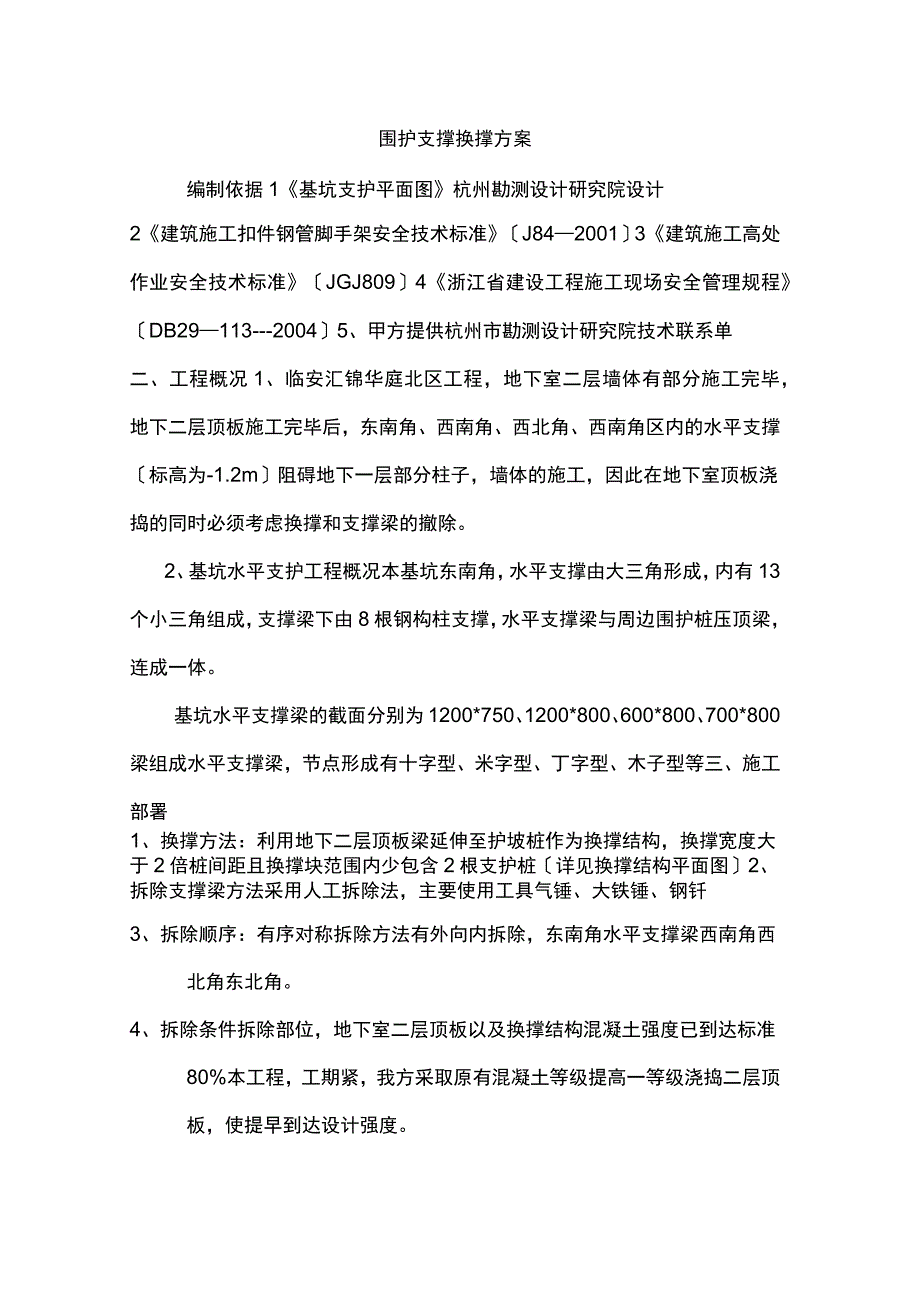

围护支撑换撑方案编制依据1《基坑支护平面图》杭州勘测设计研究院设计2《建筑施工扣件钢管脚手架安全技术标准》〔J84—2001〕3《建筑施工高处作业安全技术标准》〔JGJ809〕4《浙江省建设工程施工现场安全管理规程》〔DB29—113---2004〕5、甲方提供杭州市勘测设计研究院技术联系单二、工程概况1、临安汇锦华庭北区工程，地下室二层墙体有部分施工完毕，地下二层顶板施工完毕后，东南角、西南角、西北角、西南角区内的水平支撑〔标高为-1.2m〕阻碍地下一层部分柱子，墙体的施工，因此在地下室顶板浇捣的同时必须考虑换撑和支撑梁的撤除2、基坑水平支护工程概况本基坑东南角，水平支撑由大三角形成，内有13个小三角组成，支撑梁下由8根钢构柱支撑，水平支撑梁与周边围护桩压顶梁，连成一体基坑水平支撑梁的截面分别为1200*750、1200*800、600*800、700*800梁组成水平支撑梁，节点形成有十字型、米字型、丁字型、木子型等三、施工部署1、换撑方法：利用地下二层顶板梁延伸至护坡桩作为换撑结构，换撑宽度大于2倍桩间距且换撑块范围内少包含2根支护桩〔详见换撑结构平面图〕2、拆除支撑梁方法采用人工拆除法，主要使用工具气锤、大铁锤、钢钎3、拆除顺序：有序对称拆除方法有外向内拆除，东南角水平支撑梁西南角西北角东北角。
4、拆除条件拆除部位，地下室二层顶板以及换撑结构混凝土强度已到达标准80%本工程，工期紧，我方采取原有混凝土等级提高一等级浇捣二层顶板，使提早到达设计强度四、施工准备1、技术准备2、认真阅读，杭州勘测设计研究院设计基坑围护设计方案3、由土建工程师对技术人员，施工技术交底，以及质量安全和文明施工教育4、加工换撑钢筋，成型换撑模板5、准备不少于10台空气压缩机五、换撑及支撑拆除流程及施工要点1、施工流程换撑结构施工———支撑梁拆除——插入地下室二层外墙防水和肥槽回填〔采用回填材料，按图纸说明要求回填〕六、换撑结构施工1、钢筋工程、（1）根据设计意图绘制工程换撑结构平面和节点施工图，各种提供施工依据（2）地下二层顶板结构的主梁及板延伸至护桩作为换撑结构，换撑结构宽度为2倍桩间距换撑结构的梁及板钢筋锚入地下室二层顶板或柱子35d（d为梁换撑结构主筋直径）配筋详见附图七、模板工程1、模板及支撑必须有足够的强度，刚度和稳定性，能可靠的承受浇筑混凝土德重量级施工荷载，支架的立柱底需要铺设垫板2、模板应接严密，不得漏浆在浇筑混凝土前模板内杂物清理干净八、混凝土工程1、换撑结构砼的标号与地下二层相应外墙标号相同，二层顶板混凝土标号为C352、换撑结构为钢筋混凝土结构。
九、支撑梁撤除1、操作台的搭设采用钢管搭设，搭设要求拆模所所搭设钢管架子牢靠，人员上下方便，有临边防护脚手架宽度为2500mm,立杆间距1500mm,支撑梁底水平杆距梁底200mm,水平间距1500mm为防止支撑梁断裂时冲击水平杆,同此在梁底水平杆中间部位增设一根立杆间距为1500mm.2、支撑的拆除〔1〕、待地下二层梁板及换撑结构混凝土强度到达强度80%以上方可拆除支撑〔2〕、采用空压机钻头将钢筋砼支撑钢筋外面的一圈砼剥除〔3〕、用气焊将主筋割断〔4〕、用汽锤破碎，每段砼零星可视塔吊能吊重定，长度不得大于1m,散落到底下二层楼板上的凝土直径不得大于200mm3、成品保护和安全措施〔1〕、在混凝土板上覆盖竹脚板，以使缓冲破裂的混凝土碎土块在坠落时对混凝土顶板的冲击破坏〔2〕、楼板上的孔洞用竹脚板覆盖，并用钢管做暂时临边洞口防护一方面保证施工人员的安全，另一方面又起到防止混凝土碎块通过孔洞掉到地下二层，增加混凝土清理的施工难度〔3〕、对支撑梁有墙柱筋的部位用脚手架搭设成双排架子同时上覆盖脚手板和废的多层板以防止钢筋受到冲击后变形〔4〕、施工现场的机械设备设专人管理〔5〕、夜间施工时加强现场的照明工作，并在拆除区四周围设危险警标志。
〔6〕、空压机的电缆要架空，安全员要加强安全交底及安全监督，并在现场进行指挥协调4、地下二层外墙防水根据图纸设计及图纸会审，甲方指定品牌、材料、施工工艺详见地下室防水方案十、认真执行各项安全管理制度1、对施工项目的安全施工的经常化、制度化和规定化管理，通过执行制度，促进安全管理工作2、安全管理负责制要有各级安全管理负责制，责任明确，责任到人3、安全管理的工作特点〔1〕、安全生产教育：在拆撑前对所有作业工人进行安全教育〔2〕、防止触电I、所有电线线路的安装必须由专职电工完成H、现场临时用电不得随地乱拖，必须采用绝缘、吊钩架空保护皿、用电设备必须要有防雨砸措施，不得明确IV、班前应先检查用电设备，用电设备不得带病操作，下班应切断电源，锁好电箱〔3〕、脚手架一定要有临边防护措施，防高空坠落4、防噪音措施合理安排施工时间，将噪音较大的机械安排，在非休息时间施工，从而减轻施工，噪音加强对机械保养力度，使噪音污染降到最低5、降尘措施支撑梁拆除前将其外表润，散落在地下二层顶板的混凝土及时清理6、沉降观测支撑梁拆除后，回填土施工完毕前，每天必须做沉降观测，边坡3m以上严禁堆载7、进入现场要戴安全帽，高空作业要系安全带，起吊物下严禁站人。
8、严禁酒后上高，工作时严禁耍闹，不得赤脚和穿拖鞋上班。
