智能暖风机控制器功能说明书

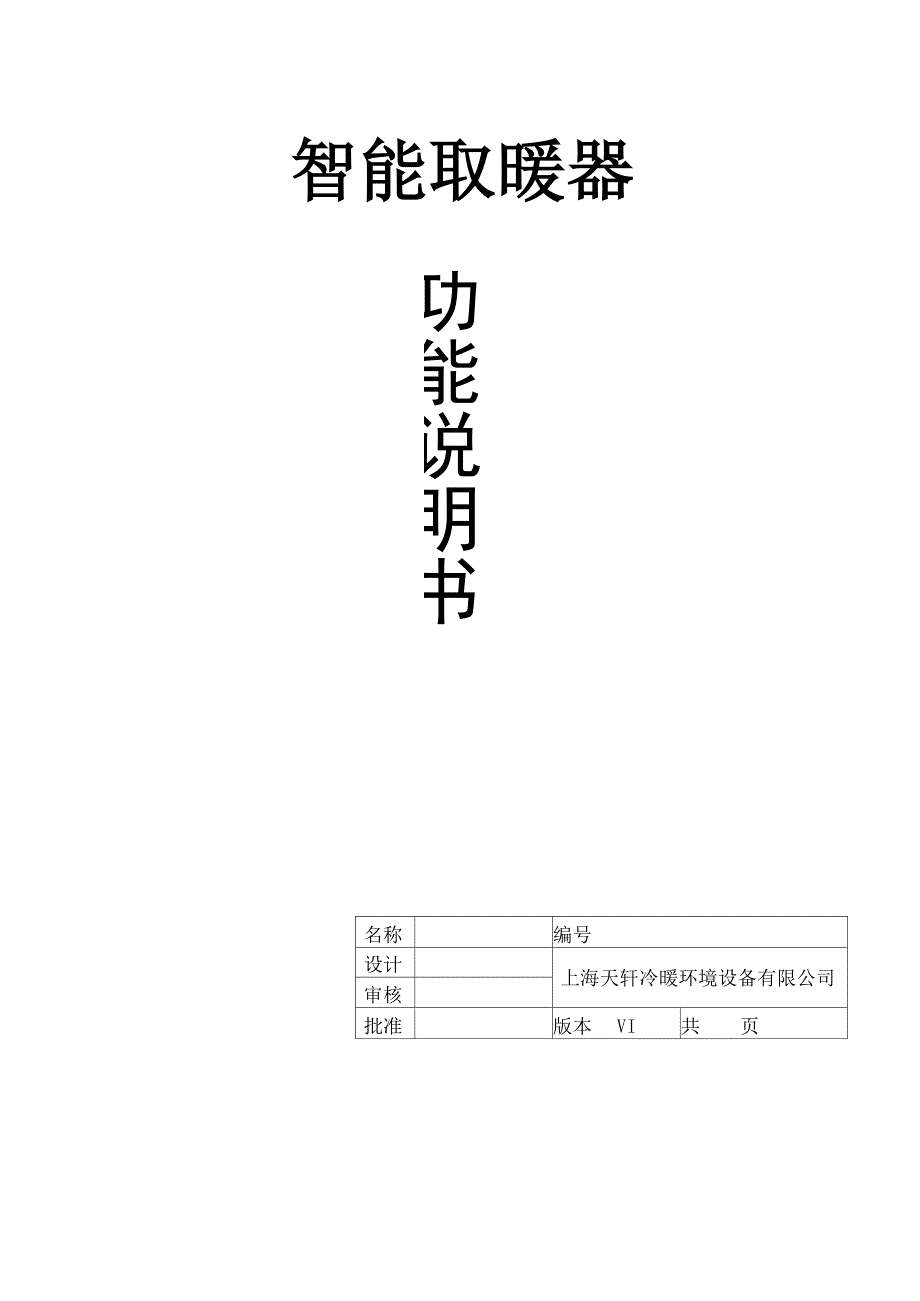

智能取暖器功能说明书名称编号设计上海天轩冷暖环境设备有限公司审核批准版本VI共 页上海天轩冷暖环境设备有限公司技术指标一、 主要功能：1•工作模式：自动、自然风；2. 设定温度范围：10〜32°C；3. 功率设有高、中、低三档，由程序控制选择运行；4. 定时功能：可在24小时内设置定时开机、定时关机；5. 睡眠功能；6•故障保护功能7. 掉电记忆控制功能8. 随身感功能（预留）9•室内风机的导风叶片自动摇摆和位置设定功能（预留）二、 控制器技术指标：1•输入电压：220VAC±15%2. 输入电压频率：50Hz；3. 电路板工作环境：★ 工作温度范围：一40C〜_ 80C★ 储存温度范围：一20C〜+ 85C★ 相对湿度范围：40〜98%4. 温度传感器:R25/50=5K、B=3470温度显示范围：0C〜99C温度控制精度：±1C5. 加热管规格:两组三脚单头加热管，一组功率=W （高），一组功率=W （低）6. 电热管控制继电器为：触点工作电流30A/250VAC控制电压DC 12V,电路板需要 输出 两组12V DC的控制电压.三、引用标准：电磁兼容性：89/336/EEC及修订本；低电压指令：72/73/ EEC及修订本；国际标准：EN60335-1, EN60335-2-40及修订本；专有名词及相关说明、专有名词及表示：1. TH:指室内环境温度2. TP:指散热器检测温度3. TS：指设定温度二、面板显示说明:曲 呼 世1. 室温：通电后室温指示灯恒亮，左边的双8指示灯显示室内温度；设定定时时室温 指示灯灭，左边的双8指示灯指示定时时间，表示小时。

2. 设定：自动模式下运行时设定指示灯恒亮，右边的双8指示灯显示设定温度；调节 设定温度时设定指示灯闪动，右边的双8指示灯指示定时时间，表示分钟；自然风 模式下不显示设定温度，设定指示灯及右边的双8指示灯灭；3. 运转：运行时或自动模式下的待机状态运转指示灯恒亮，关机运转指示灯灭；切换 模式（设定）后的闪动显示20秒再恢复正常显示4. 定时：定时开/关机设定后点亮此灯；5. 睡眠：睡眠模式时点亮此灯；6. 时、分：定时开机时点亮，表示小时和分钟；调节定时关机时间时，闪动显示7. 自动：取暖器在自动模式下运行或待机自动指示灯恒亮，在自然风模式和关机模式 下灭；8. 自然风：自然风模式下运行时自然风指示灯恒亮，其它状态下自然风指示灯灭；配 合下方的高、中、低指示灯指示当前设定运行凤速的档位；自然风模式调节时自然 风指示灯闪动显示三、控制按键说明：叵1回叵］温度加温度减开关机左时加1. 温度加：设定温度+调节，最高32°C，长按可以连加，自动模式下才有效;2. 温度减：设定温度-调节，最低10C，长按可以连减，自动模式下才有效;3. 温度加（减）一起按:用来进行定时开（关）的设定，具体用温度加减键来对时间进行 设定；4. 自然风：长按3秒后，自然风指示灯闪动显示，此时可以通过继续按自然风键来手 动调节运行风速，风速按高、中、低三速循环切换，再长按3秒后进入自动模式；5. 开关机：待机时按下此键则开机，且模式为关机前模式（掉电记忆）；开机时按下 此键进入待机，出厂缺省状态为开机进入自动模式。

功能说明一、自动模式1 温度控制范围为：10°C ~ 32°C2 该模式下有定时、睡眠功能3 加热管规格:两组三脚单头加热管，一组功率=闻（低），一组功率=W （高），可组成如 下功率：“W （低）”、“W （高）”、“W （高+低）”三档；4 风速分成“弱” “中” “强”三档；5 加热管和风速的具体控制：5.1刚开机时：a） TH三TS时，加热管不加热，内风机不运转，转为待机状态；b） THVTS时，先根据下表控制加热管运行，10S后风机按防冷风条件运行;温度比较功率加热管控制风机控制THWTS-3C高加热管按2700W （高+低） 的功率运行（先打开W（咼） 电热管，10S后再开W（低） 电热管）风速按照“强”档运转TS-3°C< TH

5.2.2室温呈下降状态时：a） THWTS-2C时，保持前状态，加热管按2700W （高+低）的功率运行，风速按照“强”档运转；b） TS-2°CTS时，保持待机状态；b） THWTS-1°C时，加热管照W （低）的功率运行；6 防冷风功能：风机的风速由Tp控制，具体情况如下：a） 当TP呈下降状态时，TPW31C时，内风机吹微风；TPW25C时，内风机关；b） 当TP呈上升状态时，TP228C时，内风机吹微风；TP245C时，内风机按正常 运行（即与功率匹配运行）；c） 当TP 上升到85C时，风机强制强风，下降到80C时内风机按正常运行（即与功 率匹配运行）咼风设定风” 一低风［ 1风机停25 28 31 35 80 85 （散热器检测温度）（图1）7 吹余热功能：停机时若TP250C，先关闭电加热管，室内风机延时50秒关闭8 咼温保护：a） 运行时，若TP285C且连续10s,电加热管全部停止加热，风速按照“强”档强 制运行；当TP< 80C，恢复正常运行；b） 此温度保护只在TP传感器正常时有效。

二、自然风模式1、 该模式下无加热功能，相当于电风扇2、 该模式下有定时功能、无睡眠功能3、 通过选择自然风模式使取暖器进入到自然风模式，按自然风调节键设定风速，具体 分档情况：风速加热管控制风机控制高加热管不工作风速按照“强”档运转中加热管不工作风速按照“中”档运转低加热管不工作风速按照“弱”档运转三、睡眠控制功能1、自动模式下睡眠功能方有效，睡眠指示灯点亮2、 其设定温度30分钟后自动下降1°C再运转30分钟后，其设定温度再次下降1°C3、 进入睡眠运转后：a） 模式切换有效，但模式切换后取消睡眠功能b） 若按升温键则取暖器将根据“新的设定温度+修正温度”进行运转4、 在睡眠状态下，再次按下“睡眠”键、模式选择键或关机，则取消睡眠，结束睡眠 运转A设定温度原设定温度降低1C— 降低1C30分钟 60分钟（图2）四、定时控制功能1、 定时时间最长为24h，单定时方式，模式改变不取消定时功能，定时设定后定时指 示灯亮2、 定时关机：只能在运行状态下设置定时关功能，定时范围为1min~24h，定时时间 到后自动关机3、 定时开机：只能在关机状态下设置定时开功能，定时范围为1min~24h，定时开机 设定后主机屏以倒计时方式显示剩余开机时间，定时时间到后自动开机。

4、 定时设定后再开、关机，原有的定时和睡眠功能均自动取消六、随身感功能（预留）1、 随身感功能进入方法：按遥控器上的随身感功能键，控制器接收到信号后就能进入 随身感功能，此时控制器会把遥控器上传感器的温度当做原来控制器上的TH来处理；2、 随身感功能退出方法：a） 按随身感功能键，原有的随身感功能立即取消；b） 遥控器对准控制器的接收窗，则遥控器每3min能向控制器发射信号，如果控制器 在10min内没有收到遥控器信号，则自动取消随身感功能，TH重新以控制器上的TH传感 器检测到的温度来控制3、 控制器在随身感功能开启的时候，主控板不检测控制器上原有的TH传感器七、主机按键功能（功能同遥控接收功能）1、按键个数：四个2、按键功能：开/关；温度加（定时加）；温度减（定时减）；自然风八、 自检功能按住风速键后上电，3秒后，蜂鸣器短鸣，松开按键，进入自检流程：数码管和指示灯全亮T电机动作T内风机运行Is T蜂鸣器鸣一短声后关闭，然后暖 风机进入待机状态，结束自检九、 故障指示当暖风机出现故障时，控制器灯板上设定温度的数码管会根据不同的故障指示相应的 故障代码，具体对应如下：故障原因故障代码（室温 显示区域）处理方式PG反馈异常（1分 钟）显示“F3”停机TH异常（断路或短 路）显示“ F1”停机，必要时按强制开关5 秒以上，按制热模式中风速运 行TP异常（断路或短 路）显示“F2”停机，必要时按强制开关5 秒以上强制运行当内电机加上电压后，若在1分钟内未检测到室内电机反馈的脉冲信号，则控制器进入 待机状态，同时数码管指示相应的故障代码F3，此时用遥控器关机，则故障显示解除。

散热器上应有两个TP测试点，上边和下边各一个测试点，上边的测试点主要是用来 判断整机电热管工作状态的TP值，下边的测试点主要是用来整机温度预警的测温电阻 TP2十一、风速1. 强风：1080 r/min；2. 高风：850 r/min；3. 中风：700 r/min；4. 低风：450 r/min十二、显示隐屏功能用LED屏显示的机型，必须具有显示与隐屏功能，按遥控器的隐屏功能键时，显示屏 隐屏（无显示内容），再按遥控器的屏显键隐屏功能键时，显示恢复正常（显示隐屏前的所有 内容）十三、遥控器示意图十三、连接图简要元器件清单器件代号器件名称器件参数K1倾倒开关AC250V/16AK2电源开关AC250V/16AK3手动恢复温控开关AC250V/10A/100°CTP测温传感器TP2温度保护电阻TH环境温度传感器RY1..2控制继电器AC250V/30A DC12V十四、连接线长度1. TP线长2. TH线长3. 显示面板连接线长4. 按键板连接线长十五、控制板基本检验要求1、 强弱电间的间距应大于8mm，因客观条件达不到8mm的则应开槽槽宽不小于1.2mm2、 不同极性的强电间的距离应大于3.5mm。

在不同极性的插座处（如变压器初级插座、 摇风电机插座等）必须开槽，且槽宽不得小于1.5mm3、 要求在功能性绝缘处（如继电器静触点走线与动触点走线间）达到3.2mm以上，但 。
