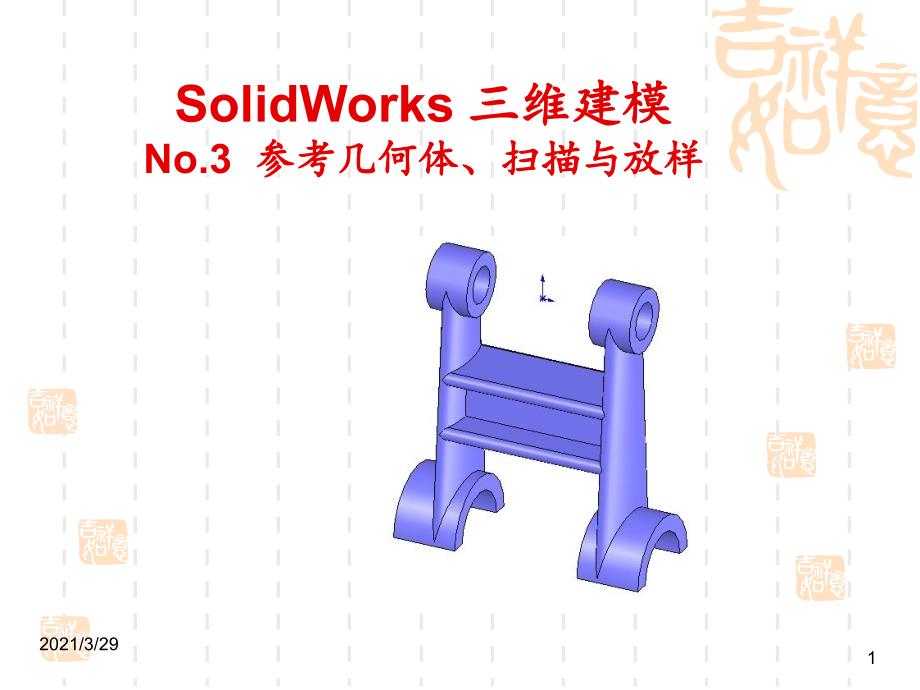

SolidWorks 三维建模三维建模No.3 参考几何体、扫描与放样参考几何体、扫描与放样2021/3/291 基准特征－参考几何体的创建基准特征－参考几何体的创建§基准特征：基准特征：是零件建模的参考特征，主要用于为实体造型提供参考，也可以作为绘制草图时的参考面Ø基准可以分为：基准面、基准轴、坐标系以及参考点§创建基准面创建基准面 ：利用基准面绘制草图，创建扫描和放样特征，进行镜象操作等，还可以生成模型的剖面视图Ø通过直线和点：过指定边线、轴或者草图线及一点或者通过指定的3点创建一个基准面Ø点和平行面：过指定点且平行于某基准面或面创建一个基准面Ø两面夹角：过一条边线、轴线或草图线，并与一个面或基准面成一定角度创建一个基准面Ø等距：与某指定面或基准面平行，并相距指定距离创建一个基准面快捷方式：按住Ctrl同时拖动某基准面，输入距离值即可Ø垂直于曲线：过一点且垂直于一条边线或者曲线，创建一个基准面Ø曲面切平面：与空间面或圆形曲面相切于一点创建一个基准面基准特征基准特征基准特征基准特征2021/3/292 §创建基准轴：创建基准轴：基准轴常用于创建特征的基准，在创建基准面、圆周阵列或同轴装配中使用基准轴。
每一个圆柱和圆锥都有一条轴线临时轴是由模型中的圆锥和圆柱隐含生成的可以设置默认为隐藏或显示所有临时轴 Ø一直线/边线/轴：利用已有的草图直线、空间实体边线或者临时轴生成基准轴Ø两平面：使所选两空间平面的交线成为基准轴Ø两点/顶点：将两个空间点（包括顶点、中点或者草图点）的连线作为基准轴Ø圆柱/圆锥面：将圆柱或圆锥面的临时轴线作为基准轴Ø点和面/基准面：通过指定点并与指定面垂直的直线为基准轴 基准特征基准特征基准特征基准特征2021/3/293 §坐坐标标系系：：可以与测量和质量属性工具一同使用，或者用作生成阵列的基准，也可用于将 SolidWorks 文件输出至 IGES、STL、ACIS、STEP、Parasolid、VRML 和 VDA零件输入装配体时的重要参考基准 §参参考考点点：：主要被用来进行空间定位，可以用于创建一个曲面造型，辅助创建基准面或基准轴 基准特征基准特征基准特征基准特征2021/3/294 §实实例例：：在模型中建立基准面、基准轴和参考点，如下图所示 基准特征基准特征基准特征基准特征2021/3/295 §查询功能查询功能：测量、质量特性、截面属性Ø测量：测量草图、3D模型、装配体或者工程图中直线、点、曲面、基准面的距离、角度、半径或尺寸。
Ø质量特性：查询模型实体的表面积、体积及质量等相关信息Ø截面属性：查询草图、模型实体重心平面或者剖面的某些特性，如截面面积、截面重心的坐标等查询查询查询查询2021/3/296 扫描特征建模扫描特征建模§扫描特征：扫描特征：一截面轮廓（草图）沿着一条路径从起点移动到终点形成的特征，可以是基体、凸台、切除实体或曲面常用于建立形状较为复杂且不规则的形体特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/297 扫描特征建模扫描特征建模§为了使扫描的模型更具多样性，通常会加入一条甚至多条引导线以控制其外形§扫描特征的条件：扫描特征的条件：必须同时具备扫描路径扫描路径和扫描轮廓扫描轮廓，当扫描特征的中间截面要求变化时，还应定义扫描特征的引导线引导线特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/298 §简简单单扫扫描描: 有扫描轮廓和一条扫描路径，即扫描轮廓沿扫描路径运动形成特征 Ø扫描路径扫描路径：轮廓运动的轨迹，有下面几个特点： (1) 扫描特征只能有一条扫描路径(2) 扫描路径画在单独一张草图上扫描路径画在单独一张草图上(3)可以使用已有模型的边线或曲线，可以是草图中包含的一组草图扫描路径曲线，也可以是曲线特征(4)可以是开环的或闭环的 (5)扫描路径的起点必须位于轮廓的基准面上 (6) 扫描路径不能有自相交叉的情况 特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/299 §扫描轮廓扫描轮廓：使用草图定义扫描特征的截面，要求： (1) 基体或凸台扫描特征的轮廓应为闭环。
曲面扫描特征的轮廓可为开环或闭环都不能有自相交叉的情况 (2) 扫描轮廓画在单独一张草图上扫描轮廓画在单独一张草图上3) 草图可以是嵌套或分离的，但不能违背零件和特征的定义 (4) 扫描截面的轮廓尺寸不能过大，否则可能导致扫描特征的交叉情况特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/2910 实例实例1：完成下图所示弹簧（简单扫描）：完成下图所示弹簧（简单扫描）特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/2911 §复杂扫描：复杂扫描：使用引导线扫描使用引导线扫描 Ø引引导导线线：：引导线是扫描特征的可选参数利用引导线，可以建立变截面的扫描特征由于截面是沿路径扫描的，如果需要建立变截面扫描特征(轮廓按一定方法产生变化)，则需要加入引导线使用引导线的扫描，扫扫描的中间轮廓由引导线确定描的中间轮廓由引导线确定 在使用引导线时需要注意以下几点： (1) 引导线可以是草图曲线、模型边线或曲线 (2) 引导线画在单独一张草图上引导线画在单独一张草图上3) 引导线必须和截面草图相交于一点 (4) 使用引导线的扫描依最短的引导线或扫描路径为准（最短原则），因此引导线应该比扫描路径短引导线应该比扫描路径短，这样便于对截面的控制。
特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/2912 实例实例2：完成下图所示模型（引导线扫描）：完成下图所示模型（引导线扫描）特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/2913 实例实例3：完成下图所示模型（引导线扫描）：完成下图所示模型（引导线扫描）特征建模特征建模特征建模特征建模——扫描扫描扫描扫描2021/3/2914 放样特征建模放样特征建模§放放样样特特征征：：通过在两两个个或或多多个个轮轮廓廓之间进行过渡生成特征放样可以是基体、凸台或曲面 Ø轮廓可以是草图，也可以是其它特征的面，甚至是一个点Ø用点放样时，仅第一个或最后一个轮廓可以是点，也可以这两个轮廓都是点Ø可以使用引导线或中心线参数控制放样特征的中间轮廓 Ø放样特征可以生成薄壁特征 特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2915 §简单放样简单放样:不设置引导线Ø创建放样时，无论轮廓输入是多少，选取各轮廓时都必须以最接近的顶点为对齐的第一点否则如果两轮廓的起始对齐点相差太多，则会造成严重的扭转现象 特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2916 特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2917 §使用引导线放样：使用引导线放样：通过使用两个或多个轮廓并使用一条或多条引导线来连接轮廓，可以生成引导线放样。
轮廓可以是平面轮廓或空间轮廓引导线可以帮助控制所生成的中间轮廓§使用中心线放样：使用中心线放样：可以生成一个使用一条变化的引导线作为中心线的放样所有中间截面的草图基准面都与此中心线垂直此中心线可以是草图曲线、模型边线或曲线特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2918 实例：完成右图所示模型特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2919 特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2920 实例：完成右图所示模型特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2921 特征建模特征建模特征建模特征建模——放样放样放样放样2021/3/2922 特征建模特征建模特征建模特征建模——放样放样放样放样A、、B部分：前视基准面草图部分：前视基准面草图2021/3/2923 特征建模特征建模特征建模特征建模——放样放样放样放样C部分：上端基准面的建立部分：上端基准面的建立C部分：上端轮廓草图部分：上端轮廓草图2021/3/2924 特征建模特征建模特征建模特征建模——放样放样放样放样C部分：下端基准面的建立部分：下端基准面的建立C部分：下端轮廓草图部分：下端轮廓草图2021/3/2925 特征建模特征建模特征建模特征建模——放样放样放样放样D部分：等半径圆角部分：等半径圆角E部分：镜像部分：镜像2021/3/2926 特征建模特征建模特征建模特征建模——放样放样放样放样F部分：右视基准面草图部分：右视基准面草图G部分：上视基准面草图部分：上视基准面草图2021/3/2927 。
