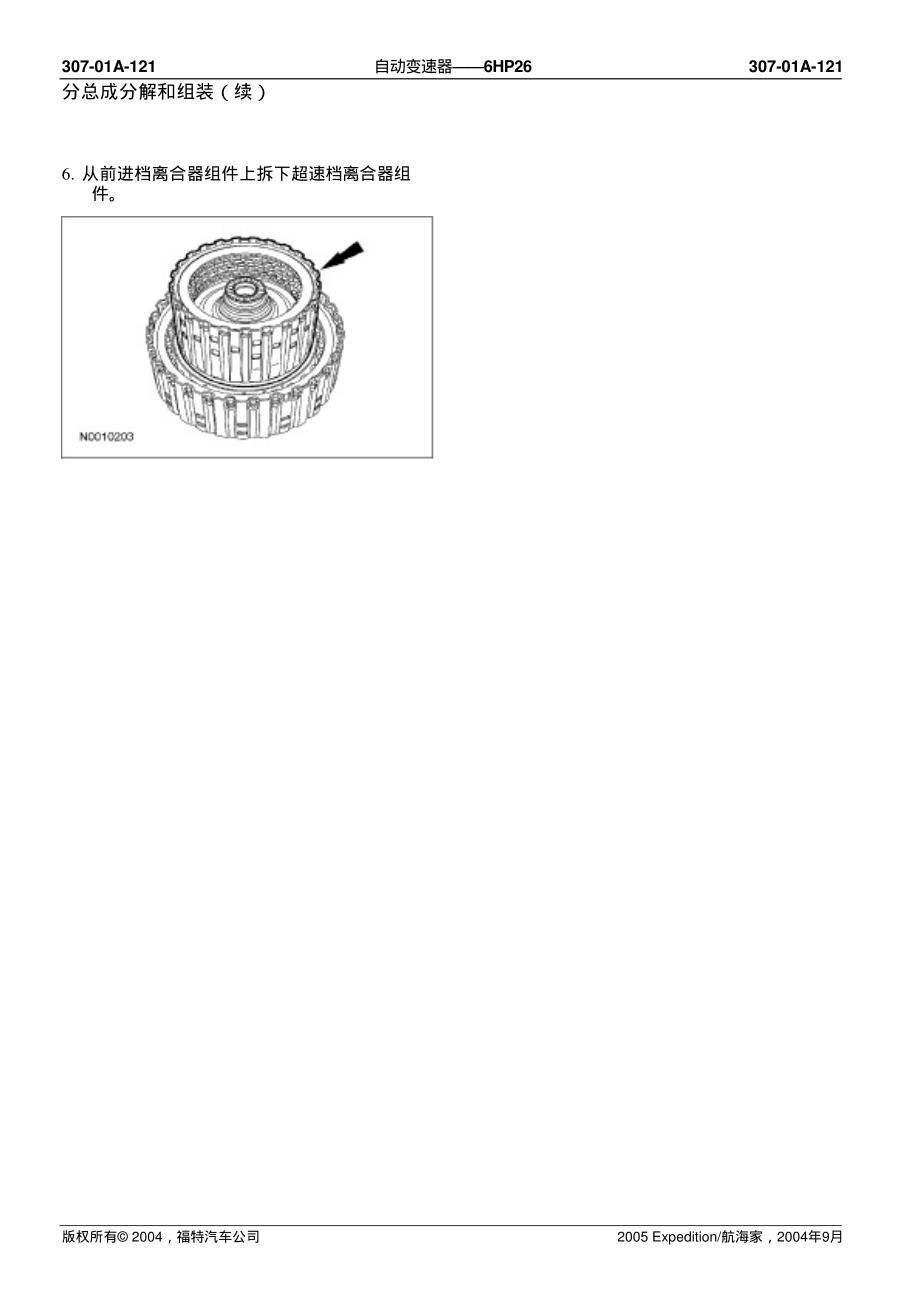

307-01A-121 自动变速器 —— 6HP26 307-01A-121 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 6. 从前进档离合器组件上拆下 超速档离合器组件 307-01A-122 自动变速器 —— 6HP26 307-01A-122 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 前进档离合器总成 材料 项目 技术参数 Motorcraft MERCON® SP 多用途（ ATF）变速器油 XT-6-QSP MERCON®SP 前进档离合器总成 A （ 离合器 ） 项目 零件号 说明 1 — 前进档离合器毂 2 — 前进档离合器活塞外部 O形环密封 J — 前进档离合器活塞内部 O形环密封 4 — 前进档离合器活塞 5 — 前进档离合器活塞回位 弹簧 6 — 前进档离合器平衡块 O形环密封 项目 零件号 说明 7 — 前进档离合器平衡块 8 — 前进档离合器平衡块 卡环 9 — 太阳轮卡环 10 — 太阳轮 11 — 行星齿轮 12 — 前进档离合器波纹弹簧 （续） （续） 307-01A-123 自动变速器 —— 6HP26 307-01A-123 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 分解 项目 零件号 说明 13 前进档离合器外 花键钢片（ 数量由车型而定 ） 14 前进档离合器内 花键片（摩擦片） （ 数量随车型而定 ） 15 — 前进档离合器压盘 16 — 前进档离合器片 卡环 1. 从前进档离合器总成上拆下 太阳轮 。
• 将一个小螺丝刀插入 太阳轮中，在三个位置撬动卡环 同时提 起太阳轮进行 拆卸 2. 拆下前进档离合器组件卡环 3. 注意： 检查前进档离合器毂 、 摩擦片和钢片是 否损坏 此时 不需要安装新部件 如果 需要安装新部件，则需要安装 前进档离合器总成 拆下前进档离合器钢片和 摩擦片 检查钢片和摩擦片是否 损坏 如果发现损坏，需要安装新的 前进档离合器总成 • 如果没有损坏迹象，则重新组装前进档离合器 307-01A-124 自动变速器 —— 6HP26 307-01A-124 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 组装 1. 安装前进档离合器片，从 波纹弹簧开始安装，然后安装一个钢片， 然后交错安装摩擦片和钢片， 最后安装压盘 2. 安装前进档离合器片卡环 3. 将太阳轮安装到前进档离合器 毂中 确保太阳轮卡住并锁止 入位 307-01A-125 自动变速器 —— 6HP26 307-01A-125 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 超速档档离合器总成 材料 项目 技术参数 Motorcraft MERCON® SP 多用途（ ATF）变速器油 XT-6-QSP MERCON®SP 分解 注意： 超速档离合器也叫做 E-离合器 。
1. 拆下滚针轴承 清洁并检查 滚针轴承 • 如果发现损坏，需要安装新的超速档 离合器总成 3. 注意： 检查超速档离合器毂 、 摩擦片和钢片是否损坏 此时 不需 要安装新部件 如果 需要安装新部件，则需要安装 超速档离合器总成 拆下超速档离合器钢片和 摩擦片 检查钢片和摩擦片是否 损坏 如果发现损坏，需要安装新的 超速档离合器总成 • 如果没有损坏迹象，则重新组装超速档 离合器 4. 如果装备了超速档离合器止推垫圈 ，将其拆下 清洁并检查止推垫圈 • 如果发现损坏，需要安装新的超速档 离合器总成 2. 拆下超速档离合器组件卡环 307-01A-126 自动变速器 —— 6HP26 307-01A-126 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 5. 注意：滚针轴承可能会粘到 超速档离合器总成上 检查三个方口密封和滚针轴承 是否损坏 • 如果发现损坏，需要安装新的超速档 离合器总成 组装 1. 安装 三个方口密封和滚针轴承 。
2. 如果拆下了超速档离合器止推垫圈 ，重新安装 3. 安装超速档离合器片，从 波纹弹簧开始安装，然后安装一个钢片， 然后交错安装摩擦片和钢片， 最后安装压盘 4. 安装超速档离合器组件卡环 5. 安装滚针轴承 307-01A-127 自动变速器 —— 6HP26 307-01A-127 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 前进档 /超速档离合器总成 —— 组装 材料 项目 技术参数 Motorcraft MERCON® SP 多用途（ ATF）变速器油 XT-6-QSP MERCON®SP 组装 1. 将超速档离合器组件安装到前进档离合器组件上 4. 安装超速档离合器毂 2. 安装中间轴总成 5. 安装直接档离合器外壳 3. 安装中间轴轴承 307-01A-128 自动变速器 —— 6HP26 307-01A-128 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 6. 安装直接档离合器外壳卡环 。
307-01A-129 自动变速器 —— 6HP26 307-01A-129 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 直接档档离合器总成 材料 项目 技术参数 Motorcraft MERCON® SP 多用途（ ATF）变速器油 XT-6-QSP MERCON®SP 直接档离合器总成 B（ ） 项目 零件号 说明 1 — 卡环 2 — 压盘 3 — 直接档离合器内花键摩擦片 4 — 直接档离合器外花键 钢片 5 — 波纹弹簧 6 — 卡环 7 — 卡环 项目 零件号 说明 8 — 回位弹簧 9 — 活塞卡环 10 — 直接档离合器平衡活塞 11 — 直接档离合器平衡活塞 密封 12 — 直接档离合器作用活塞 13 — 直接档离合器作用活塞内部密封 （续） （续） 307-01A-130 自动变速器 —— 6HP26 307-01A-130 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 3. 拆下直接档离合器卡环 。
分解 1. 检查两个方口密封和滚针轴承是否损坏 • 如果发现损坏，需要安装新的直接档离合器 总成 4. 注意： 检查直接档离合器毂 、 摩擦片 和钢片是否损坏 此时不需要 安装新部件 如果需要安装新部件，则需要安装直接档 离合器总成 拆下直接档离合器钢片和 摩擦片 检查钢片和摩擦片是否 损坏 如果发现损坏，需要安装新的直接档 离合器总成 • 如果没有损坏迹象，则重新组装直接档离合器 2. 拆下上滚针轴承 清洁并检查滚针轴承是否损坏 • 如果发现 损坏，需要安装新的超速档 离合器总成 项目 零件号 说明 14 — 直接档离合器作用活塞外部密封 15 — 直接档离合器缸 16 — 密封环 17 — 滚针轴承 18 — 密封环 307-01A-131 自动变速器 —— 6HP26 307-01A-131 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 组装 1. 安装直接档离合器片，从 波纹弹簧开始安装，然后安装一个钢片，然后交错安装摩擦片和钢片，最后安装压盘 。
3. 安装滚针轴承 2. 安装直接档离合器卡环 307-01A-132 自动变速器 —— 6HP26 307-01A-132 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 中间档离合器总成 材料 项目 技术参数 Motorcraft MERCON® SP 多用途（ ATF）变速器油 XT-6-QSP MERCON®SP 中间档离合器总成 C（ ） 项目 零件号 说明 1 — 中间档离合器总成 壳体卡环 2 — 中 间档离合器组件卡环 3 — 压盘 4 — 中间档离合器内花键 摩擦片 5 — 中间档离合器外花键 钢片 6 — 波纹弹簧 项目 零件号 说明 7 — 中间档离合器卡环 8 — 中间档离合器回位弹簧 卡环 9 — 中间档离合器回位 弹簧 10 — 中间档离合器活塞 11 — 中间档离合器活塞 内部密封 12 — 中间档离合器活塞 外部密封 （续） 307-01A-133 自动变速器 —— 6HP26 307-01A-133 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 项目 零件号 说明 13 — 中间档 /低档 /倒档 离合器缸 分解 1. 拆下轴承座圈 。
清洁并检 查是否 损坏 • 如果发现损坏，需要安装新的中间档 离合器总成 3. 注意： 检查中间档离合器 毂 /中间支撑 、 摩擦片和钢片 是否损坏 此时不需要安装新部件 如果需要安装新 部件，则需安装新的中间档离合器 /中间支撑总成 拆下中间档离合器钢片和 摩擦片 检查钢片和摩擦片是否损坏 • 如果发现损坏，需要安装新的中间档 离合器总成 •如果没有损坏迹象，则重新组装中间档 离合器 组装 1. 安装中间档离合器片，从 波纹弹簧开始安装，然后安装一个钢片， 然后交错安装摩擦片和钢片， 最后安装压盘 2. 安装中间档离合器片卡环 2. 拆下中间档离合器片卡环 307-01A-134 自动变速器 —— 6HP26 307-01A-134 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 3. 安装轴承座圈 307-01A-135 自动变速器 —— 6HP26 307-01A-135 分总成分解和组装（续） 版权所有 © 2004，福特汽车公司 2005 Expedition/航海家， 2004年 9月 低速档 /倒档离合器总成 材料 项目 技术参数 Motorcraft MERCON® SP 多用途（ ATF）变速器油 XT-6-QSP MERCON®SP 低档 /倒档离合器总成 （ D） 项目 零件号 说明 1 — 中间。
