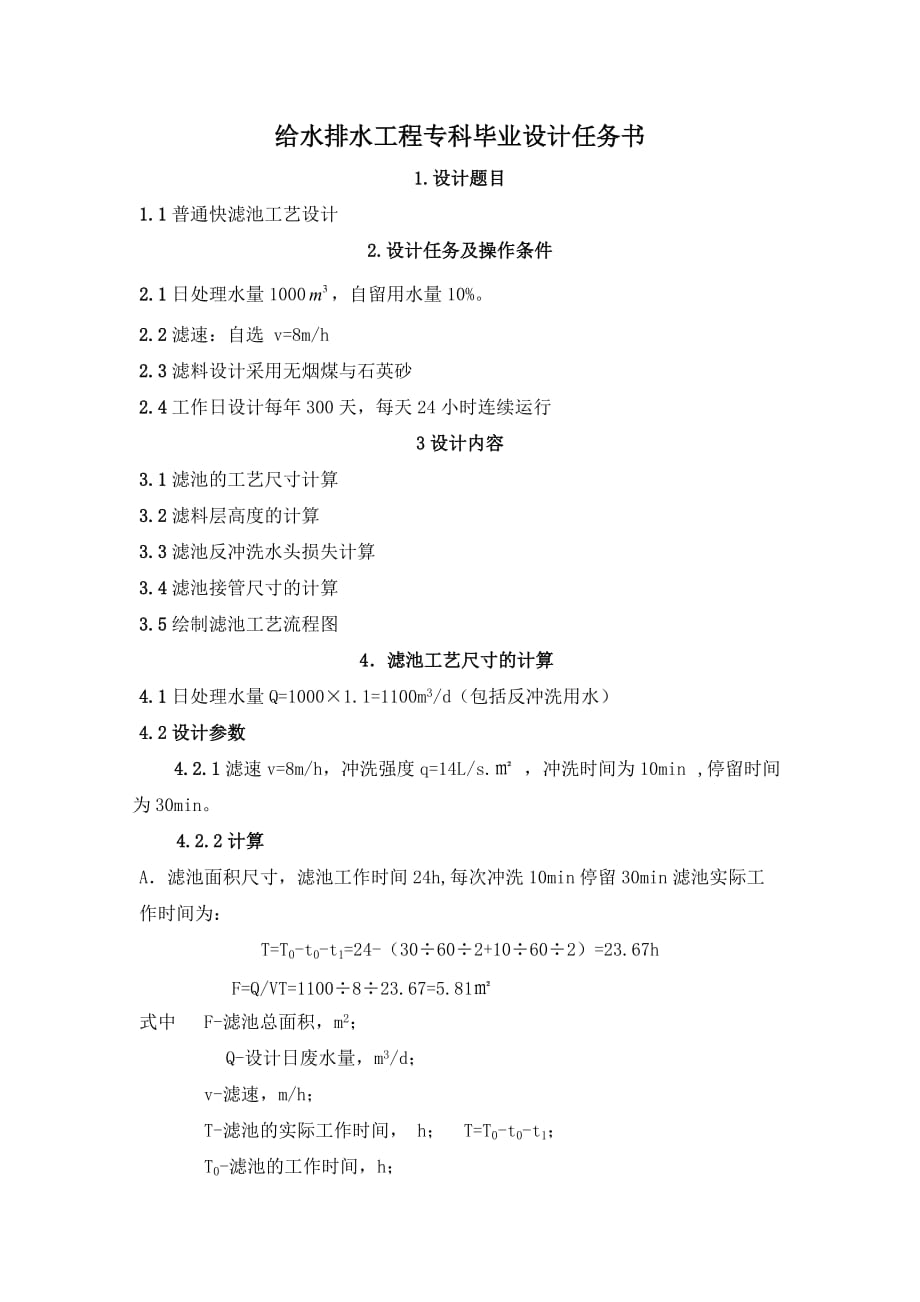

给水排水工程专科毕业设计任务书1.设计题目1.1普通快滤池工艺设计 2.设计任务及操作条件2.1日处理水量1000，自留用水量10%2.2滤速：自选 v=8m/h2.3滤料设计采用无烟煤与石英砂2.4工作日设计每年300天，每天24小时连续运行3设计内容3.1滤池的工艺尺寸计算3.2滤料层高度的计算3.3滤池反冲洗水头损失计算3.4滤池接管尺寸的计算3.5绘制滤池工艺流程图4．滤池工艺尺寸的计算4.1日处理水量Q=10001.1=1100m3/d（包括反冲洗用水）4.2设计参数4.2.1滤速v=8m/h，冲洗强度q=14L/s.㎡ ，冲洗时间为10min ,停留时间为30min4.2.2计算A．滤池面积尺寸，滤池工作时间24h,每次冲洗10min停留30min滤池实际工作时间为：T=T0-t0-t1=24-（30602+10602）=23.67h F=Q/VT=1100823.67=5.81㎡式中 F-滤池总面积，m2； Q-设计日废水量，m3/d； v-滤速，m/h； T-滤池的实际工作时间， h； T=T0-t0-t1； T0-滤池的工作时间，h； t0-滤池停运后的停留时间，h； t1-滤池反冲洗时间，h。
B．采用三个滤池，则每个滤池面积为=F/N=5.813=1.94㎡式中 -单个滤池面积，m2； N-滤池的个数；C．单个滤池面积≦30m2，长宽比取1：2（减少管廊长度）设计滤池长度比L/B=2,滤池尺寸为L=2B=1.96m，B=0.96m校核强制滤速 38（3-1）=12m/h5．滤池高度承托层高度：采用0.4m滤料层高度： =0.7m(滤料层一般为：0.7～1m)滤料上水深：=2m(滤层水深一般为：1.5～2.2m)超高：采用0.3m(超高一般为：0.25～3.0m)滤池总高度：=3.4m(总高度一般为：3.0～3.5m)6．配水系统6.1单格滤池配水系统6.1.1干管干管流量 1.9414=27.16L/s采用管径dg=450mm（干管埋入池底，顶部设滤头或开孔布置）干管始端流速 6.1.2支管支管中心间距 每池支管数 =21.960.25=16（每侧8根）每根支管长 =（0.98-0.6-0.3）2=0.04m每根支管进口流量 =27.16/16=1.7L/s采用管径 支管始端流速 =1.5m/s6.1.3孔口布置支管孔口总面积与滤池面积比（开孔比）孔口总面积 =0.25%1.94=0.005㎡孔口流速 =0.02716/0.005=5.43m/s孔口直径 每个孔口面积 孔口总数 0.005（6.3610-5）≈78㎡/个每根支管孔口数 =78/16≈4个支管孔口布置设两排，与垂线成夹角向下交错排列每根支管长 =（0.98-0.6-0.3）2=0.04m每排孔口中心距 =0.040.54=0.02m水支管孔眼布置图6.1.4孔眼水头损失支管壁厚采用 孔眼直径与壁厚之比 查表得流量系数 水头损失 =1（29.81）（14100.680.25）2=3.5m6.1.5复算配水系统支管长度与直径之比不大于600.14/0.08=1.75≤60孔眼总面积与支管总横截面积之比小于0.50.0051643.140.082=0.06≤0.5干管横截面积与支管总横截面积之比为1.75~2.00.253.140.450.45160.253.140.0064=1.986.2洗砂排水槽排水槽根数 1根排水槽长度 1.96m每槽排水量 0.5141.94=13.58L/s=0.014m3/s采用三角形标准断面槽中流速 槽断面尺寸 0.0140.4=0.08m排水槽底厚度 砂层最大膨胀率 砂层高度 洗砂排水槽顶距砂面高度0.450.7+2.50.08+0.05+0.07=0.635m洗砂排水槽总平面面积 20.081.962=0.314㎡复算：排水槽总平面面积与滤池面积之比一般小于25%0.3141.94=0.16≤25%6.3滤池各种管渠计算6.3.1进水进水总流量 110086400=0.013m3/s采用进水渠断面 渠宽0.16m，水深0.08m渠中流速 1 m/s各个滤池进水管流量 0.0133=0.004 m3/s采用进水管直径 120mm管中流速 0.35m/s6.3.2冲洗水冲洗水总流量 141.94=27.16L/s=0.027 m3/s采用管径 120mm 管中流速 2 m/s6.3.3清水清水总流量 0.013m3/s清水渠断面 同进水渠断面（便于布置）每个滤池清水管流量 0.004 m3/s管中流速 0.35 m/s,采用管径 120mm 6.3.4排水排水流量 0.027 m3/s排水渠断面 宽度0.16m，0.08m采用管径 D6=100mm 渠中流速 1 m/s6.4冲洗水箱冲洗时间 冲洗水箱容积 1.5141.946601000=14.67m3水箱底至滤池配水管之间的沿途及局部水力损失之和 配水系统水头损失 3.5m承托层水头损失 0.0220.4514=0.14m滤料层水头损失 安全富余水头 冲洗水箱底应高出洗砂排水槽面H0=h1+h2+h3+h4+h5=6.82m7．参考文献7.1《实用环境工程手册》 严道岸 化学工业出版设7.2《环保设备、原理与设计》 陈家庆 中国化学出版社7.3《水处理工程师手册》 唐受印 戴友芝 化学工业出版社7.4《环境工程原理》 张旭 王伟 高等教育出版社7.5《水工业工程手册》 聂梅生 中国建筑工业出版社7.6《废水处理工程》 唐受印 化学工业出版社7.7《环保设备、原理、设计、应用》 郑铭 化学工业出版社7.8《给水排水设计手册》（1册）、（3册）、（12册） 北京市政工程设计研究总院 中国建筑工业出版社学号：083900001 姓名：洪海斌。
