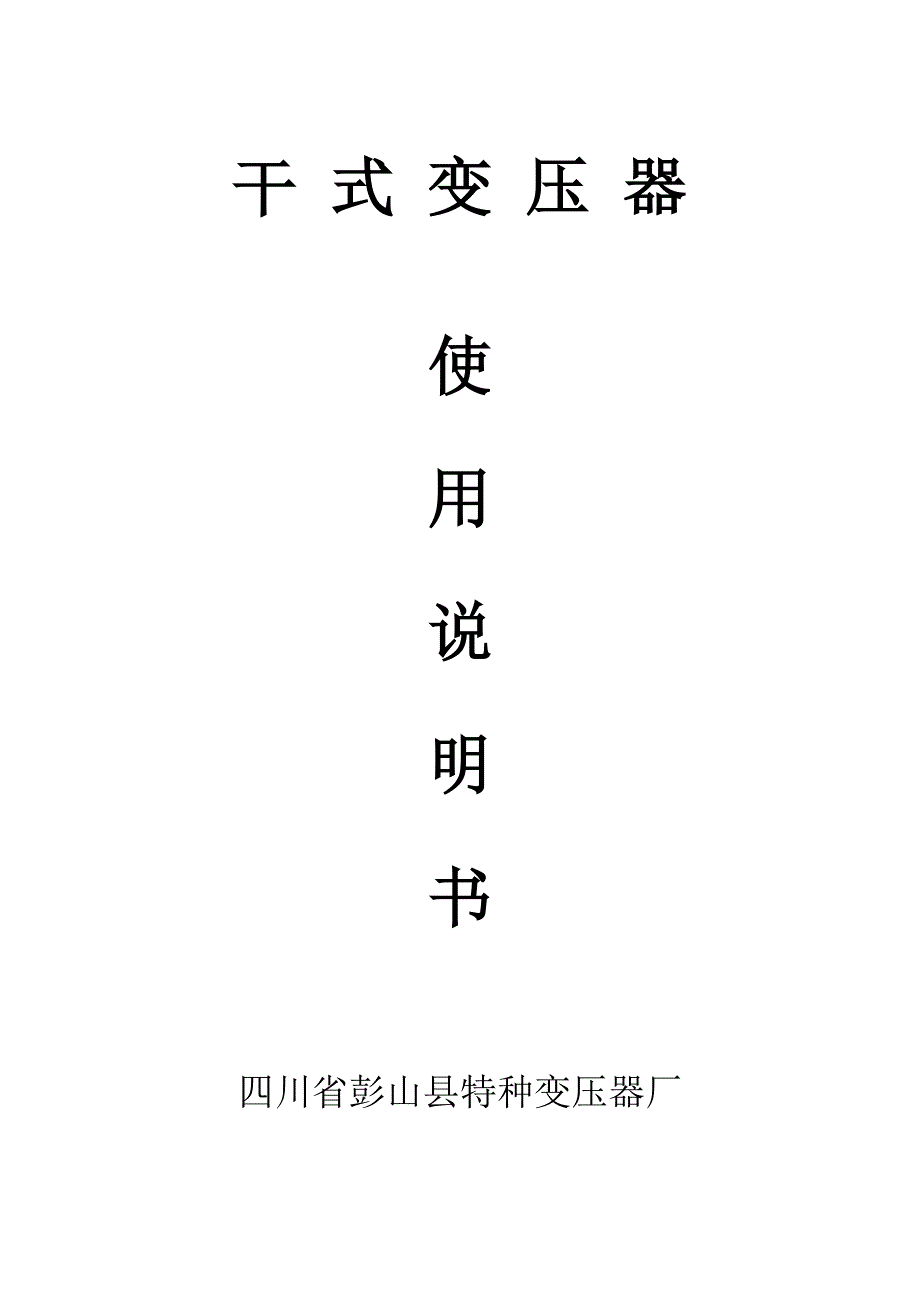

干 式 变 压 器使用说明书四川省彭山县特种变压器厂1、 产 品 使 用 环 境 条 件1.1 环 境 温 度 ： 上 限 +40℃ ,下 限 -25℃ (户 内 );1.2 海 拔 高 度 不 超 过 1000m;1.3 相 对 湿 度 :日 平 均 值 不 大 于 95%,月 平 均 值 不 大 于 90%;1.4 地 震 烈 度 不 超 过 8 度 ;1.5 没 有 火 灾 ,爆 炸 危 险 ,严 重 污 秽 ,化 学 腐 蚀 及 剧 烈 振 动 场 所 2、 变 压 器 主 要 技 术 数 据 ：详 见 《 产 品 检 验 报 告 书 》3、 变 压 器 使 用 前 的 检 查3.1 变 压 器 经 过 长 途 运 输 ,应 对 铁 轭 螺 杆 ,夹 件 与 铁 芯 间 的 绝 缘 是 否 良 好 ,铁 芯 是 否 有 多 点 接 地 ,紧 固 件 是 否 松 动 ,各 部 分 导 体 之 间 的 绝 缘 距 离 是 否 符 合要 求 ,引 线 是 否 损 坏 等 进 行 检 查 3.2 变 压 器 在 投 入 运 行 前 必 须 检 查 所 有 数 据 是 否 符 合 要 求 。
4、 变 压 器 运 行4.1 变 压 器 运 行 前 的 准 备 工 作 ：变 压 器 投 入 运 行 前 ,要 核 对 铭 牌 数 据 ,铭 牌 电 压 和 线 路 电 压 是 否 相 符 ； 要 检查 变 压 器 接 地 装 置 是 否 良 好 ； 变 压 器 绝 缘 是 否 合 格 等 ， 经 检 查 一 切 都 符 合 要 求 后 ，变 压 器 方 能 投 入 运 行 4.2 运 行 标 准 :① 允 许 温 升 ： 变 压 器 运 行 时 ,在 正 常 条 件 下 ,不 得 超 过 绝 缘 材 料 所 允 许 的 温度 （ 绝 缘 等 级 见 《 产 品 检 验 报 告 书 》 ）② 允 许 负 荷 ： 变 压 器 有 负 荷 时 ,因 铜 损 和 铁 损 而 发 热 ,负 荷 愈 大 ,发 热 愈 多 ,温升 愈 高 ,当 变 压 器 负 荷 足 够 大 时 ,变 压 器 可 能 超 过 允 许 温 升 ,这 样 容 易 损 坏 绝 缘 ,为 此 ,变 压 器 运 行 ,有 一 允 许 的 连 续 稳 定 的 负 荷 ,即 变 压 器 运 行 时 ,一 般 要 求 不得 超 过 铭 牌 所 规 定 的 额 定 值 。
③ 允 许 电 压 变 动 ： 运 行 中 加 于 变 压 器 的 电 压 ， 可 等 于 或 小 于 变 压 器 的 额 定 电 压 ，由 于 变 压 器 铁 芯 磁 化 后 过 饱 和 的 关 系 ， 即 使 向 变 压 器 加 以 较 小 的 过 电 压 ， 也 会 引起 磁 感 应 不 均 匀 地 大 量 增 加 变 压 器 中 磁 感 应 愈 大 ， 电 压 高 次 谐 波 愈 多 ， 空 载 电流 也 就 愈 大 ， 空 载 电 流 增 大 ， 高 次 谐 波 使 电 压 波 形 畸 变 愈 尖 锐 ， 这 对 较 高 电 压 的变 压 器 特 别 危 险 根 据 所 述 ， 规 定 变 压 器 外 加 电 压 一 般 不 超 过 所 在 分 接 头 额 定 值105%， 并 要 求 变 压 器 二 次 侧 电 流 不 大 于 额 定 值 ④ 绝 缘 电 阻 允 许 值 ： 一 般 使 用 1000-2500 伏 兆 欧 表 测 量 绝 缘 电 阻 值 衡 量变 压 器 绝 缘 状 态 的 基 本 方 法 ， 是 把 运 行 过 程 中 所 测 得 的 绝 缘 电 阻 值 与 运 行 前 所 确定 的 原 始 数 据 相 比 较 。
测 量 时 ， 在 环 境 湿 度 相 同 的 条 件 下 ， 如 果 绝 缘 电 阻 值 剧 烈下 降 至 初 值 的 50%或 更 低 ， 即 认 为 不 合 适 5、 变 压 器 的 维 护 ， 检 查 及 故 障 分 析5.1 变 压 器 的 维 护应 根 据 电 流 表 、 电 压 表 等 来 监 视 变 压 器 的 负 荷 安 装 在 经 常 有 值 班 人 员 的 变电 所 内 的 变 压 器 ， 应 根 据 控 制 盘 上 的 仪 表 监 视 变 压 器 运 行 ， 并 每 小 时 抄 表 一 次 ，仪 表 不 在 控 制 室 时 ， 每 班 至 少 记 录 二 次 此 外 ， 还 必 须 进 行 负 荷 调 整 对 于 配 电变 压 器 ， 应 在 大 负 荷 时 测 量 其 三 相 负 荷 ， 如 发 现 不 平 衡 ， 应 重 新 分 配 除 负 荷 监 视 外 ， 还 必 须 对 温 升 进 行 监 视 安 装 在 配 电 盘 上 的 温 度 计 ， 每 班 也 应至 少 记 录 二 次 5.2 变 压 器 的 检 查 ：① 检 查 时 间 ： 经 常 有 值 班 人 员 的 变 电 所 ， 对 变 压 器 每 天 至 少 检 查 一 次 。
② 检 查 内 容 ：外 部 检 查 ： 变 压 音 响 的 性 质 “嗡 嗡 ”声 是 否 大 ， 有 无 新 的 音 调 发 生 ； 电 缆和 母 线 有 无 异 常 现 象 ； 变 压 器 温 升 情 况 等 5.3 变 压 器 的 故 障 分 析① 绝 缘 降 低 ： 变 压 器 在 运 行 中 ， 往 往 会 出 现 绝 缘 降 低 的 现 象 绝 缘 降 低 最 基 本的 特 点 ， 是 绝 缘 电 阻 下 降 ， 以 致 造 成 运 行 时 泄 漏 电 流 增 加 ， 发 热 严 重 ， 温 升 增 高 ,从 而 进 一 步 促 进 绝 缘 老 化 或 延 续 下 去 ， 后 果 非 常 严 重 ， 绝 缘 下 降 的 原 因 之 一 就是 绝 缘 受 潮 ； 原 因 之 二 是 绝 缘 老 化 ② 温 升 过 高 ： 温 升 过 高 最 明 显 的 象 征 是 ， 电 流 表 指 针 超 过 了 预 定 界 限 ， 变 压 器发 热 ， 严 重 时 保 护 装 置 动 作 ， 切 断 电 路 温 升 过 高 的 原 因 是 ：a 电 流 过 大 ， 负 荷 过 重 ， 超 过 变 压 器 允 许 限 度 ： Y/Y0-12 连 接 的 变 压 器 ，当 三 相 负 荷 不 平 衡 时 也 会 发 生 过 热 。
变 压 器 可 能 断 线 ， 如 在 △ 接 线 时 对 外 一相 断 线 ， 则 对 内 绕 组 有 环 流 通 过 ， 将 发 生 局 部 过 负 荷 变 压 器 夹 紧 螺 栓 松 动 （ 变压 器 受 振 动 后 易 出 现 此 毛 病 ） 磁 阻 增 大 ， 无 功 负 荷 增 大 ， 在 同 样 有 功 负 荷 时 产生 过 流 绕 组 反 接 造 成 运 行 时 电 势 不 足 ， 而 产 生 过 电 流 ， 变 压 器 带 负 荷 投 入 也 会发 生 过 电 流 b 通 风 不 良 ： 变 压 器 表 面 积 尘 ， 风 道 阻 塞 ， 环 境 温 度 升 高 等 c 变 压 器 内 部 损 坏 ， 如 线 圈 损 坏 ， 短 路 等 ③ 声 响 异 常 ： 变 压 器 运 行 正 常 时 是 发 出 连 续 匀 称 的 嗡 嗡 声 ,各 型 变 压 器 声音 大 小 不 一 ， 变 压 器 大 ， 声 音 也 会 大 有 的 变 压 器 铁 芯 不 是 交 错 迭 起 ， 而 是 先 迭齐 成 整 块 后 用 螺 栓 压 紧 的 ， 所 以 运 行 时 声 音 特 别 大 ， 但 是 这 种 声 音 每 次 听 起 来 都无 变 化 ， 这 对 正 常 运 行 并 没 有 影 响 ， 若 发 现 声 音 异 常 ， 则 应 根 据 音 响 性 质 进 行 检查 。
运 行 时 声 音 有 增 大 时 ， 一 是 检 查 是 否 外 加 电 压 过 高 ， 二 是 检 查 铁 芯 是 否 太 松 ，如 太 松 必 须 夹 紧 变 压 器 发 出 “吱 吱 ”声 时 ， 说 明 有 闪 络 ， 这 时 必 须 检 查 变 压 器 金 属 件 的 尖 锐部 分 是 否 倒 钝 变 压 器 有 “哔 剥 ”声 时 ， 表 示 有 击 穿 现 象 ， 可 能 发 生 在 线 圈 或 铁 芯 与 夹 件 间 ④ 变 压 器 自 动 装 置 跳 闸 ： 此 时 应 检 查 外 部 有 无 短 路 ， 过 负 荷 和 二 次 线 路 等 故 障 ，如 故 障 原 因 不 在 外 部 ， 则 需 要 检 查 绝 缘 电 阻 ⑤ 用 试 验 方 法 检 查 故 障 ： 许 多 故 障 不 能 全 靠 外 部 直 观 检 查 就 能 正 确 判 断 ， 便 如匝 间 短 路 ， 内 部 线 圈 放 电 或 击 穿 ， 内 部 线 圈 与 外 部 线 圈 绝 缘 击 穿 等 ， 必 须 结 合 外观 检 查 进 行 试 验 测 量 ， 才 能 迅 速 而 且 准 确 地 判 断 故 障 的 性 质 和 部 位 ， （ 具 体见 表 1） 。
对 变 压 器 故 障 的 分 析 见 表 2表 1： 变 压 器 故 障 检 查 的 试 验 项 目 和 方 法试验项目 试验结果 故障原因 检查方法绝缘电阻为零线圈对地或线圈与线圈间有穿击现象 解体检查线圈和绝缘绝缘电阻测量（用 1000-2500 伏兆欧表）线圈-线圈 线圈-地线圈间以及每相间的绝缘电阻不相等可能是套管损坏 检查各相引线对地的绝缘电阻空载损耗与电流值非常大铁芯螺杆或铁轭螺杆与铁芯有短路处，接地片装得不正确，构成短路；匝间短路检查接地情况及匝间短路处，用 1000 伏兆欧表，测铁螺杆的绝缘电阻，检查夹件绝缘状况，当一相短路时，测量PAC/PAB=PAC4PBC≦25%，若与此不符，则表明匝间有短路空载损耗非常大 铁芯片间绝缘不良 用直流电压，电流法，测片间漆膜绝缘电阻空载试验空载电流大铁芯接缝装配不良硅钢片不足量 观察铁芯接缝及测量铁芯截面阻抗电压很大 各部份接不良 分段测量直流电阻短路试验 短路损耗过大并联导线中有断裂，换位不正确；导线截面较少将低压短路，当高压 Y 接线时，分别在AB，BC ，CA 线端施压，进行三次短路试验，对每次测得结果加以分析比较，当高压△接线时，应分别短接一相线圈连接组测量所得结果同任一连接组均不相符某相线圈中一个线圈方向相反了 选用连接组测量法找出线圈接错部位表 2：变压器故障分析故障 现象 产生故障原因 检查方法1．铁芯部分铁芯片间绝缘损坏 空载损耗增大 铁芯片间绝缘老化有内部损坏进行外观检查，可用直流电压、电流法测片间绝缘电阻铁芯局部短路和铁芯局部熔毁信号回路动作铁芯式铁轭螺杆的绝缘损坏；故障处有金属件将铁芯片短路，片间损坏严重；接地方法不正确构成短路进行外观检查，可用直流电压、电流法测片间绝缘电阻接地片断裂当电压升高时，内部可能发生轻微放电声检查接地片不正常的响声式噪音1． 铁芯迭片中缺片或多片2． 铁芯气道内或夹件下面有未夹紧的自由端3． 铁芯紧固件松动1． 应补片或抽片确保铁芯夹紧2． 将自由端用绝缘件塞紧压住3． 检查紧固件并予以紧固2．线圈匝间短路1． 一次电流略增高2． 各相直流电阻不平衡3． 故障严重时，差动保护动作，如在供电测装有过电流保护装置，也动作1 由于自然损坏，散热不良，或长期过负载，使匝间绝缘老化。
2 由于变压器短路或其他故障，使线圈振动与变形，损伤匝间绝缘3 线圈绕制时未发现的缺陷1 外观检查2 测直流电阻线圈断线 断线处发生电弧由于连接不良或短路应力使引线断裂；导线内部焊接不良，匝间短路，使线匝烧断如线圈为三角形接法，可用电流表检查线圈的相电流或测直流电阻，如线圈为星形接法可用 1000 伏兆欧。
