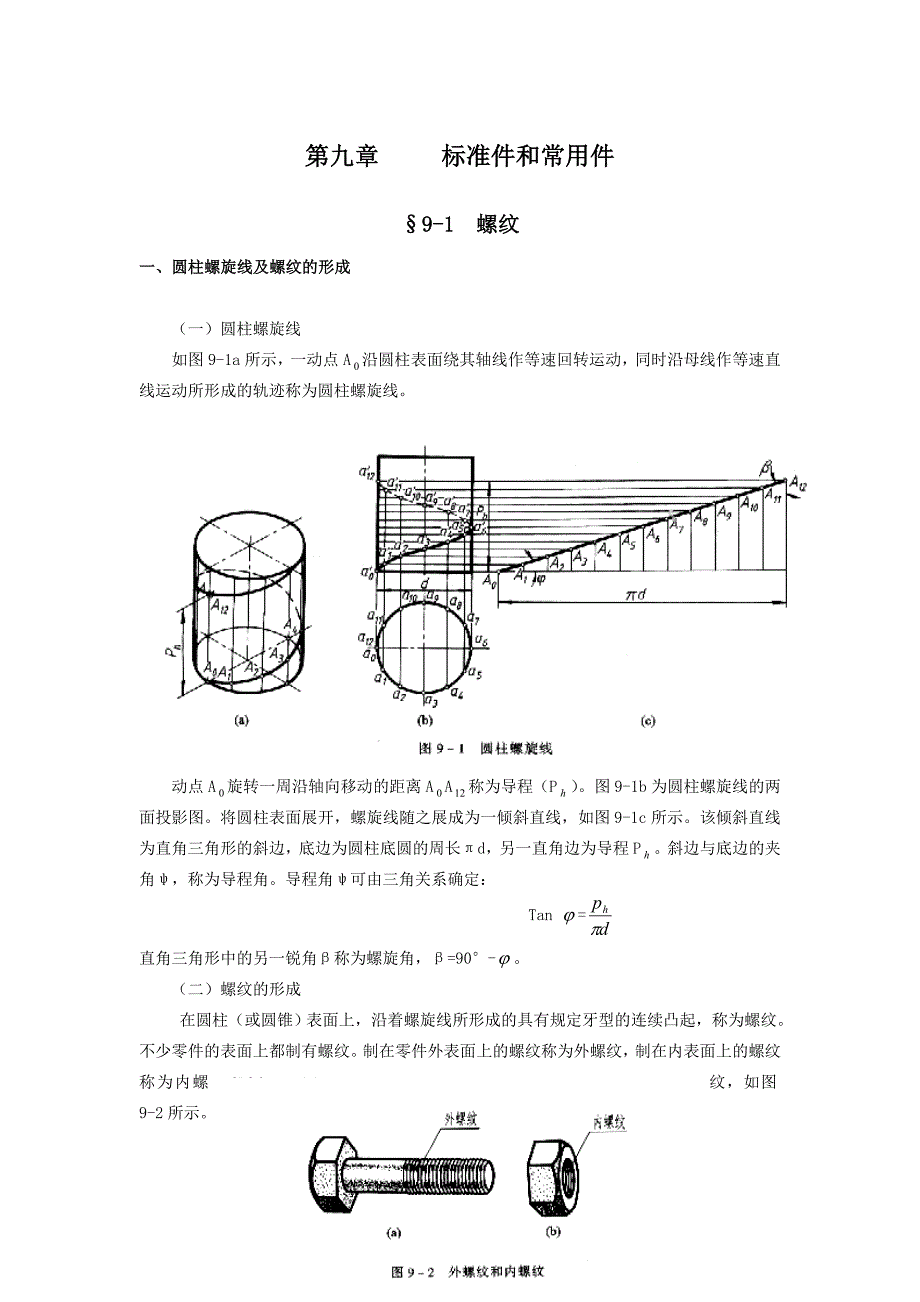

第九章 标准件和常用件§9-1 螺纹一、圆柱螺旋线及螺纹的形成（一）圆柱螺旋线如图 9-1a所示，一动点 A 沿圆柱表面绕其轴线作等速回转运动，同时沿母线作等速0直线运动所形成的轨迹称为圆柱螺旋线动点 A 旋转一周沿轴向移动的距离 A A 称为导程（P ） 图 9-1b为圆柱螺旋线的两0 012h面投影图将圆柱表面展开，螺旋线随之展成为一倾斜直线，如图 9-1c所示该倾斜直线为直角三角形的斜边，底边为圆柱底圆的周长 πd，另一直角边为导程 P 斜边与底边的h夹角 ψ，称为导程角导程角 ψ 可由三角关系确定：Tan =dp直角三角形中的另一锐角 β 称为螺旋角，β=90°- 二）螺纹的形成在圆柱（或圆锥）表面上，沿着螺旋线所形成的具有规定牙型的连续凸起，称为螺纹不少零件的表面上都制有螺纹制在零件外表面上的螺纹称为外螺纹，制在内表面上的螺纹称为内 螺纹，如图 9-2所 示加工螺纹的方法很多图 9-3为在车床上加工内、外螺纹的示意图，工件作等速旋转运动刀具沿工件轴向作等速直线移动，其合成运动使切入工件的刀尖在工件表面切制出螺纹来在箱体、底座等零件上制出的内螺纹（螺孔，一般是先用钻头钻孔，再用丝锥攻出螺纹，如图 9-4所示。
图中加工的为不穿通螺孔钻孔时钻头顶部形成一个锥坑，其锥顶角按120°画出二、螺纹的基本要素和分类（一）螺纹的基本要素螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的1.螺纹牙型在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型它由牙顶、牙底和两牙侧构成，形成一定的牙型角常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种，它们的牙型角、牙型符号见表 9-12.大径、小径和中径外螺纹的大径、小径和中径分别用符号 d、d 和 d 表示；内螺纹的大径、小径和中径12分别用符号 D、D 和 D 表示，如图 9-5所示12（1）大径与小径 与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径，称为大径与外螺纹牙底或内螺纹牙顶相切的假想圆柱直径，称为小径外螺纹的大径 d与内螺纹的小径 D 又称顶径外螺纹的小径 d 与内螺纹的大径 D又1 1称底径代表螺纹尺寸的直径称为公称直径，一般指螺纹大径的基本尺寸2）中径 在大径与小径圆柱之间有一假想圆柱，在其母线上牙型的沟槽和凸起宽度相等此假想圆柱称为中径圆柱，其直径称为中径它是控制螺纹精度的主要参数之一3.线数 n 螺纹有单线和多线之分：沿一条螺旋线所形成的螺纹称为单线螺纹；沿两条或两条以上，且在轴向等距分布的螺旋线所形成的螺纹称为多线螺纹，如图 9-6所示。
4.导程 P与螺距 Ph同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离称为导程，以 P 表示h相邻两牙在中径线上对应两点间的轴向距离称为螺距，以 P表示单线螺纹的导程等于螺距，既 P =P，如图 9-6a所示；多线螺纹的导程等于线数乘以螺距，即 P =n P对于图h h9-6b的双线螺纹，则 P =2Ph5.旋向螺纹旋向分右旋和左旋两种，如图 9-7所示顺时针方向旋转时沿轴向旋入的螺纹是右旋螺纹，其可见螺旋线表现为左低右高的特征，如图 9-7b所示；逆时针旋转时沿轴向旋入的螺纹称为左旋螺纹，其可见螺纹线具有左高右低的特征，如图 9-7a所示工程上以右旋螺纹应用为多螺纹由牙型、公称直径、螺距、线数和旋向五个要素所确定，通常称为螺纹五要素只有这五要素都相同的外螺纹和内螺纹才能相互旋合二）螺纹的分类国家标准对上述五项要素中的牙型、公称直径和螺距做了规定三要素均符合规定的螺纹称为标准螺纹，此外称为非标准螺纹（如方牙螺纹） 螺纹按用途不同又可分为连接螺纹和传动螺纹两类表 9-1列举了常用标准螺纹的牙型、牙型符号及有关说明三、螺纹的表示法和标注螺纹又按真实投影作图，比较麻烦为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注， 就能清楚地表示螺纹的类型、规格和尺寸一）螺纹的表示法1.外螺纹的表示法（图 9-8）（ 1）外螺 纹不论其 牙型如何， 螺纹牙顶 圆的投影 用粗实线 表示；牙底 圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出画图时小径尺寸可近似地取d ≈0.85d1（2）有效螺纹的终止界线（简称螺纹终止线）在视图中用粗实线表示；在剖视图中则按图 9-8b主视图的画法（即终止线只画螺纹牙型高度的一小段） ，剖面线必须画到表示牙顶圆投影的粗实线为止3）在垂直与螺纹轴线的投影面的作图（即投影为圆的视图）中，表示牙底圆的细实线只画约 3/4圈（空出约 1/4圈的位置不作规定） ，此时螺杆上的倒角投影不应画出2.内螺纹的表示法（图 9-9、图 9-10）（1）内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示螺纹终止线用粗实线表示剖面线应画到表示牙顶圆投影的粗实线为止2）在投影为圆的视图中，表示牙顶圆的细实线只画约 3/4圈，此时螺孔上的倒角投影不应画出3）绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出4）当螺纹为不可见时，其所有图线用虚线绘制，如图 9-10所示。
3.内、外螺纹的连接表示法（图 9-11）内、外螺纹连接，一般用剖视图表示此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示画图时必须注意，表示外螺纹牙顶圆头的粗实线、牙底圆的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径按规定，当实心螺杆通过轴线剖切时按不剖处理，如图 9-11a所示4.螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹（如方牙螺纹）时，可按图 9-12、图 9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示5.螺纹表示法的其他规定（1）部分螺孔的表示法零件上有时会遇到如图 9-13所示的部分螺孔在垂直于螺纹轴线的投影面的视图（如图 9-13左视图）中，表示牙底圆的细实线也应适当地空出一段距离2）螺尾的表示法加工部分长度的内、外螺纹，由于刀具临近螺纹加工终止时要退离工作，出现吃刀深度渐浅的部分，称为螺尾画螺纹一般不表示螺尾当需要表示时，螺纹尾部的牙底圆的投影用与轴线成 30°角的细实线表示，如图 9-14所示从图 9-14中可以看出，螺纹终止线并不画在螺尾末端，而是画在有效螺纹终止线处。
图样中所标注的螺纹长度 l（L） ，均指不包括螺尾在内的有效螺纹长度3）螺孔相贯线的表示法螺孔与螺孔、螺孔与光孔相交时，只在牙顶圆投影处画一条相贯线，如图 9-15所示4）圆锥螺纹的表示法圆锥外螺纹和圆锥内螺纹的表示法如图 9-16所示，在垂直与轴线的投影面的视图中，左视图上按螺纹的大端绘制；右视图上按螺纹的小端绘制二）螺纹的标注由于各种螺纹表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹各种螺纹的标注方法和示例分述如下：1.普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差代号和螺纹旋合长度代号三部分组成具体的标记格式是：—48476螺 纹 代 号 旋 向螺 距公 差 直 径牙 型 符 号 **4螺 纹 公 差 代 号 旋 合 长 度 代 号顶 径 公 差 代 号中 径 公 差 代 号 （1）螺纹代号普通螺纹的牙型符号用“M”表示粗牙普通螺纹代号用牙型符号 M和公称直径（大径0表示（不标注螺距） ，例如 M16；细牙普通螺纹用牙型符号 M和“公称直径×螺距”表示，例如 M16×1.5；右旋螺纹为长用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加注“LH”，例如 M16×1LH。
2）螺纹公差带代号螺纹公差带代号包括中径公差代号和顶径公差代号它由表示其大小的公差等级数字表示其位置的基本偏差的字母（内螺纹用大写字母，外螺纹用小写字母）组成，例如6H、6g如果中径公差代号和顶径公差代号不同，则分别注出代号，其中径公差代号在前，顶径公差代号在后，如 M10-5g6g；如果中径和顶径公差代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如 M10-6H/6g3）旋合长度代号国标对普通螺纹的旋合长度，规定为短（S） 、中（N） 、长（L）三组螺纹的精度分为精密、中等和粗糙三级螺纹的旋合长度和精度等级不同，对应的公差代号也不一样在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度（N）确定；必要时在螺纹公差代号之后加注旋合长度代号 S或 L如 M10-5g6g-S；特殊需要时，可注明旋合长度数值，如 M20×LH-7g6g-40普通螺纹在图上的标注示例，见表 9-22.管螺纹的标注管螺纹分为 55°密封管螺纹和非密封管螺纹螺纹标记的内容和格式是：尺寸代号 旋向代号号55°非密封管螺纹：- ——以上框格对非螺纹密封的外管螺纹适用以上框格对非螺纹密封的内管螺纹适用。
1）上述螺纹标记中的螺纹特征代号分两类：①55°密封管螺纹特征代号：R 表示c圆柱内螺纹，R 表示与圆柱内螺纹相配合的圆锥外螺纹； R 表示圆锥内螺纹，R 表示与1 c2圆锥内螺纹相配合的圆锥外螺纹②55°非密封管螺纹特征代号： G螺纹特征代号螺纹特征代号 尺寸代号 公差等级代号螺纹特征代号 尺寸代号 旋向代号旋向代号（2）两类螺纹中的尺寸代号，按附录附表 1-2和附表 1-3的的第一栏标注在螺纹特征代号之后，例如 R 1，R 1/2，G1 等pc21（3）公差等级代号只对 55°非密封的外管螺纹，分为 A、B 两个等级，在尺寸代号后注明对内螺纹，不标记公差等级代号例如 G2A，G2B，G24）螺纹为右旋时，不标注旋向代号；为左旋时应标注“LH” 例如 G1/2LH、G3/4B-LH5）表示螺纹副时，对 55°非密封管螺纹，仅需标注外螺纹的标记代号；对 55°密封管螺纹，其标记需用斜线分开，左边表示内螺纹，右边表示外螺纹，例如 R / pR 2，R / R 1/2LH1c2管螺纹的标注示例见表 9-3应注意管螺纹的尺寸代号并不是螺纹的大径，因而这类螺纹需用指引线自大径圆柱（或圆锥）母线上引出标注，而不能像标注一般线性尺寸那样引用箭头注写在大径尺寸线上。
作图时，可根据尺寸代号查出螺纹的大径例如尺寸代号为“1”时，螺纹的大径为 33.249mm除上述两种管螺纹外，国家标准又颁布了 GB/T 12716—1991《60°圆锥管螺纹》 ，其代号为 NPT；GB/T 1415—1992《米制锥管螺纹》 ，其代号为 ZM这两种螺纹的标注示例，可参阅国家标准《技术制图》与国家标准《机械制图》 （1996 年 3月出版） 3.梯形螺纹的标注梯形螺纹的完整标记，由螺纹代号、公差带代号及旋合长度代号组成其具体的标记格式，分为下列两种情况：单线梯形螺纹：——— —48476螺 纹 代 号 螺 距 旋 向 代 号牙 型 符 号 公 称 直 径 多线梯形螺纹：— -48螺 纹 代 号 和 数 值 ） 旋 向 代 号导 程 （ 螺 距 代 号牙 型 符 号 公 称 直 径 P（1）梯形螺纹的牙型符号为“Tr” 左旋螺纹的旋向代号为 LH，需标注；右旋不注例如 Tr32×6LH，Tr32×62）梯形螺纹的公差代号为中径公差带3）梯形螺纹的旋合长度分为（N）和长（L）两组，精度规定中等、粗糙两种用中（N）时，不标注代号“N” 例如 Tr40x10-7e，Tr30 12（P6）LH-7e-L。
内、外螺纹组成螺纹副时，其标记如 Tr40 7-7H/7e中径公差代号 旋合长度代号中径公差代号 旋合长度代号（4）锯齿形螺纹的。
