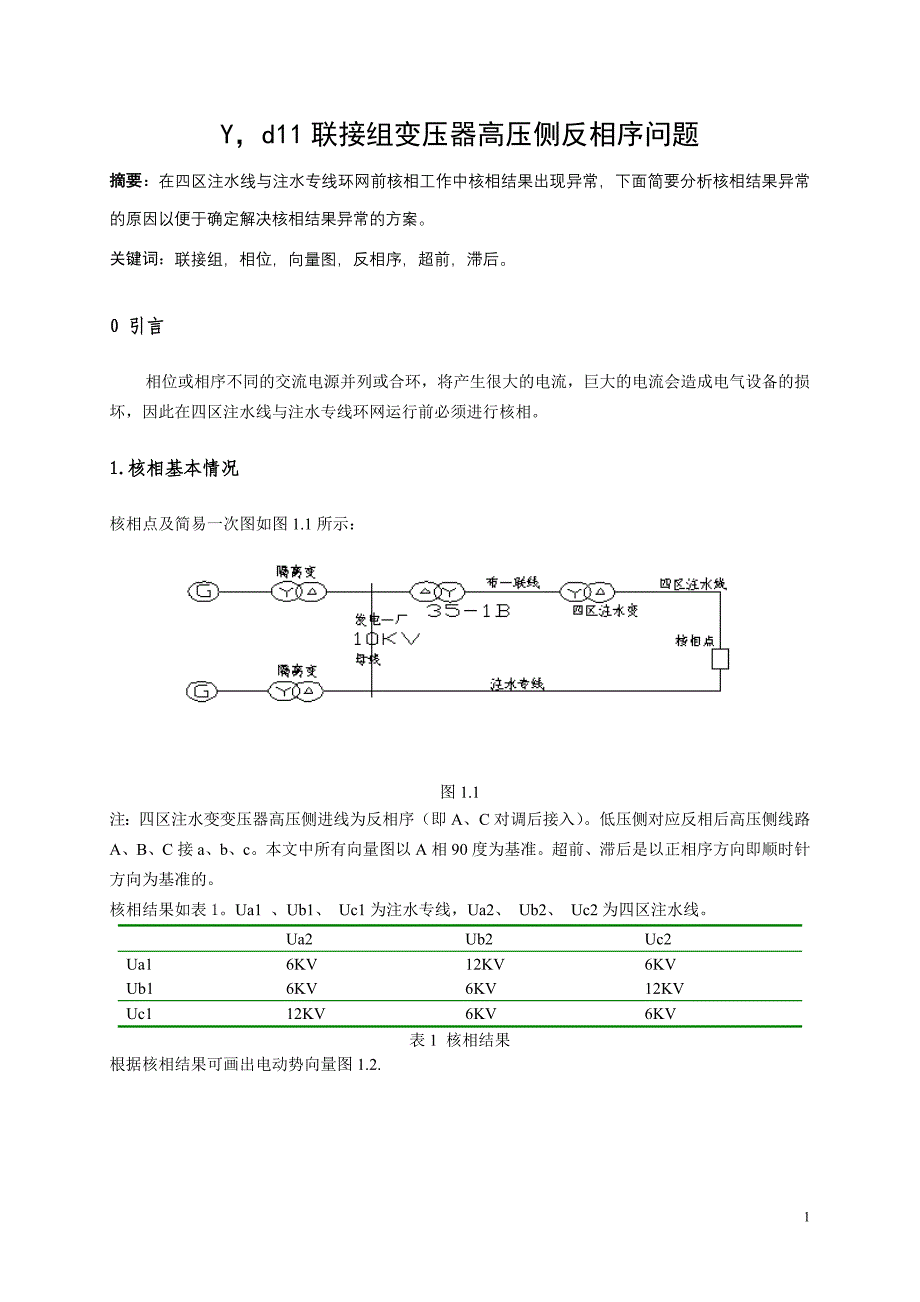

1Y，d11 联接组变压器高压侧反相序问题摘要：在四区注水线与注水专线环网前核相工作中核相结果出现异常，下面简要分析核相结果异常的原因以便于确定解决核相结果异常的方案关键词：联接组，相位，向量图，反相序，超前，滞后0 引言相位或相序不同的交流电源并列或合环，将产生很大的电流，巨大的电流会造成电气设备的损坏，因此在四区注水线与注水专线环网运行前必须进行核相1.核相基本情况核相点及简易一次图如图 1.1 所示：图 1.1注：四区注水变变压器高压侧进线为反相序（即 A、C 对调后接入） 低压侧对应反相后高压侧线路 A、B、C 接 a、b、c本文中所有向量图以 A 相 90 度为基准超前、滞后是以正相序方向即顺时针方向为基准的核相结果如表 1Ua1 、Ub1 、 Uc1 为注水专线，Ua2、 Ub2、 Uc2 为四区注水线Ua2 Ub2 Uc2Ua1 6KV 12KV 6KVUb1 6KV 6KV 12KVUc1 12KV 6KV 6KV表 1 核相结果根据核相结果可画出电动势向量图 1.2.2图 1.22．分析2.1 证明 Y，d11 联接组变压器高压侧反相输序入时，低压侧电动势对应滞后高压侧 30 度。
图 2.1.1 表示高压绕组为 Y 接法，低压绕组为 d 接法各相绕组通铁心柱，高压侧绕组以同极性端为首端，故高、低压侧绕组电动势同相位，此时低压侧电动势 Ea 超前高压侧电动势 EA 30度，故联结组为 Y，d11图 2.1.1 Y,d11 联接组图 2.1.2 Y,d11 变压器向量图由图 1.2 可见 Y,d11 变压器按正相序接高压侧时，高压侧 A 相与低压侧 ac 向量同向则 ac 超3前 AC 30 度即低压侧（三角侧）相位超前高压侧 30 度，且 Y,d11 变压器的正序方向是规定的(以出厂时规定的 A、B、C 方向为正序方向 )电动势向量图如下图 2.1.3 所示：图 2.1.3 电动势向量图同理，当 Y,d11 变压器高压侧 A、C 相接反后，进入变压器的三相为反相序 C,B,A 时，联接组及向量图如下：图 2.1.4 Y,d11 高压侧反相序图 2.1.5 反相序中向量图由上图可看出在反相序中低压侧电动势也超前高压侧（星形侧）30 度电动势向量图如图42.1.6图 2.1.6 电动势向量图布一联线是正相序的，为了把四区注水线同注水专线比较相位，把图 2.1.6 在正序系统中画出，电动势向量图如图 2.1.7：图 2.1.7 正相序中向量图图 2.1.8由图 2.1.8 可看出，反相序超前即在正相序中为滞后。
所以，Y，d11 联接组变压器高压侧输入为反相序时，低压侧电动势对应滞后高压侧 30 度52.2 分析核相结果产生原因由以上 2.1 结论可推出：四区变低压侧对应高压侧线路 A、B、C 按 a，b，c 引出后，b 相滞后高压侧线路 B 相（布一联 B 相）30 度如果测得低压侧相序为反相序，将 a、c 对调即可得出反相序的向量图以发电一厂 10KV 为基准画电动势向量图，设 35-1B 低压侧电压为 A 相 Ua1，B 电动势为 Ub1,C电动势为 Uc1.设高压侧 A 电动势为 UA1,B 电动势为 UB1,C 电动势为 UC1.四区变低压侧 A 电动势为 Ua2,B 电动势为 Ub2,C 电动势为 Uc2.根据以上推论，四区变低压侧也对应滞后高压侧向量 30 度电动势向量图如图 2.2.1，图中 A 电动势以地为基准图 2.2.1 相位变化过程根据图 2.2.1 将四区变低压侧电压向量图与发电一厂 10KV 母线电动势向量图叠加在一个坐标系中如图 2.2.2（图中 Ua1 为注水专线 A 相，Ua2 四区变注水线 A 相）：图 2.2.2 核相点向量比较由图 2.2.2 可以看出，四区注水线与注水专线相比，A 相 Ua2 滞后注水专线 Ua1 60 度，超前Ub1 60 度，与 Uc1 相差 180 度，同实测结果相符。
3.结论核相结果异常的原因在于四区变变压器高压侧进线为反相序，将四区变高压侧 A、C 相对调即1可解决相位差的问题但要注意四区变 10KV 出线相序更要注意在以后验收变压器 Y,d 联接组变压器时，一定要确认进变压器电压为正相序，也就是按变压器出厂标注的 A、B、C 对应接线。
