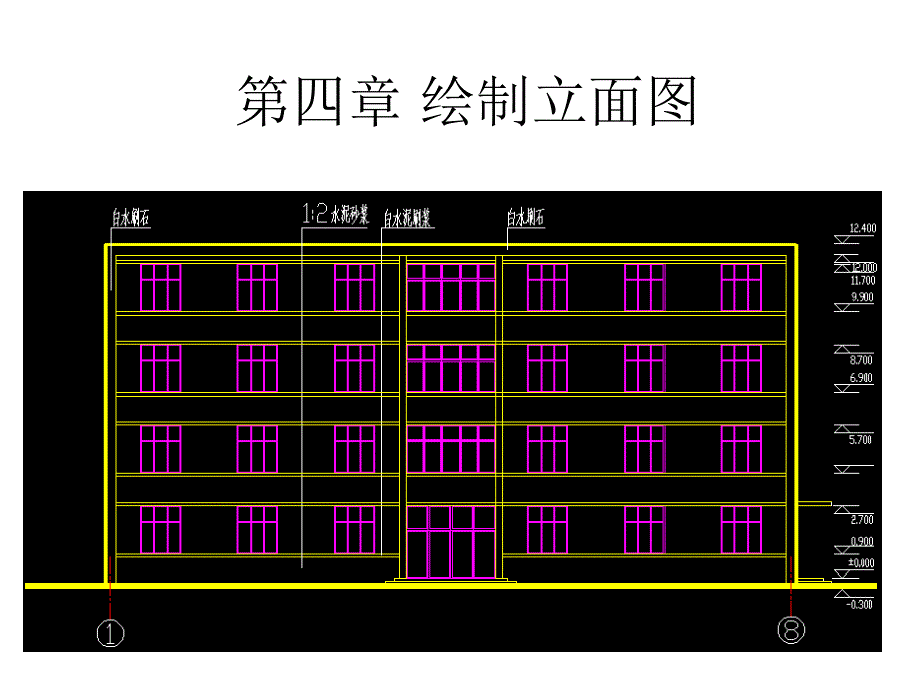

第四章 绘制立面图 4.1设置绘图环境•4.1.1设置绘图界限 ① 命令 LIMITS 30000×15000(@30000,15000) ② 缩放命令 Z——A•4.1.2 图层设置 4.2绘制立面轮廓线•①绘制矩形（REC） 25700×12700（@25700，12700）•②将矩形分解（X）•③用延伸命令（EX）或者拉长命令(LEN)，将矩形底边拉长 4.3绘制立面图的窗户•①以矩形的左下角点为起点，做一条辅助线，终点的相对坐标为@1300，1200（图3-1）；•②以斜线的终点为起点画一矩形1500×1800，并往里偏移40（图3-2）； REC——@1500，1800，O——40•③用斜线连接其中三个角点，用直线连接斜线的中点（图3-3）； 图 3-1 图 3-2 图 3-3 4.3绘制立面图的窗户•④用定距等分命令（DIVIDE）将中线三等分（图3-4）•⑤过等分点做直线（图3-5）；•⑥将新的直线像两侧偏移20（图3-6）；•⑦删去辅助图形（图3-7）；图3-7图3-6图3-5图3-4 4.3绘制立面图的窗户•⑧ 用矩形阵列（AR）命令，复制其它窗户，并删除中间列窗户。
4.4绘制壁柱•①绘制中间壁柱 将左右山墙向里偏移（O）10930，再将新线条向里偏移(O)240; 4.4绘制壁柱•②绘制山墙壁柱 将左右山墙分别往里偏移370 4.5绘制挑檐•将上轮廓线向下偏移(O)400 4.6 绘制窗台、窗楣•① 过窗户的上、下两条线分别做直线，并向外偏移120 4.6 绘制窗台、窗楣•②选择已经绘制好的窗台、窗楣线，单击右键，选择带基点复制，选择窗户上的特征点作为基点，粘贴三次 4.7绘制门厅及上部的小窗•① 在中间壁柱和窗楣、窗台线之间做直线线，并分别将其5等分，3等分（图7-1）；•②过 等分点做直线（图7-2）图7-1图7-2 4.7绘制门厅及上部的小窗•③将等分线向两侧偏移（O）40，其它线往里偏移40(图7-3)；•④删除不需要的图形(图7-4)图7-3图7-4 4.7绘制门厅及上部的小窗•⑤选择已画好的门厅窗口，单击鼠标右键，选择 “带基点复制”，通过粘贴，完成其它两个窗户绘制 4.8绘制台阶•①地坪线往上偏移(O)300，新直线往下偏移105 4.8绘制台阶•②用直线（L）、修剪（TR）等命令，绘制台阶 4.9绘制底层门厅立面•①删除底层中间壁柱间的窗台线（图9-1）•②用直线连接门厅各角点（图9-2 ）图9-1图9-1 4.9绘制底层门厅立面•③过平分点做直线（图9-3）•④将平分线向两侧偏移（O）40，其它直线向里偏移40（图9-4）；图9-3图9-4 4.9绘制底层门厅立面•⑤删除不需要的图形、线条（图9-5）图9-5 4.9添加标注等•添加标高、文字标注、轮廓线加粗、加图框等。
