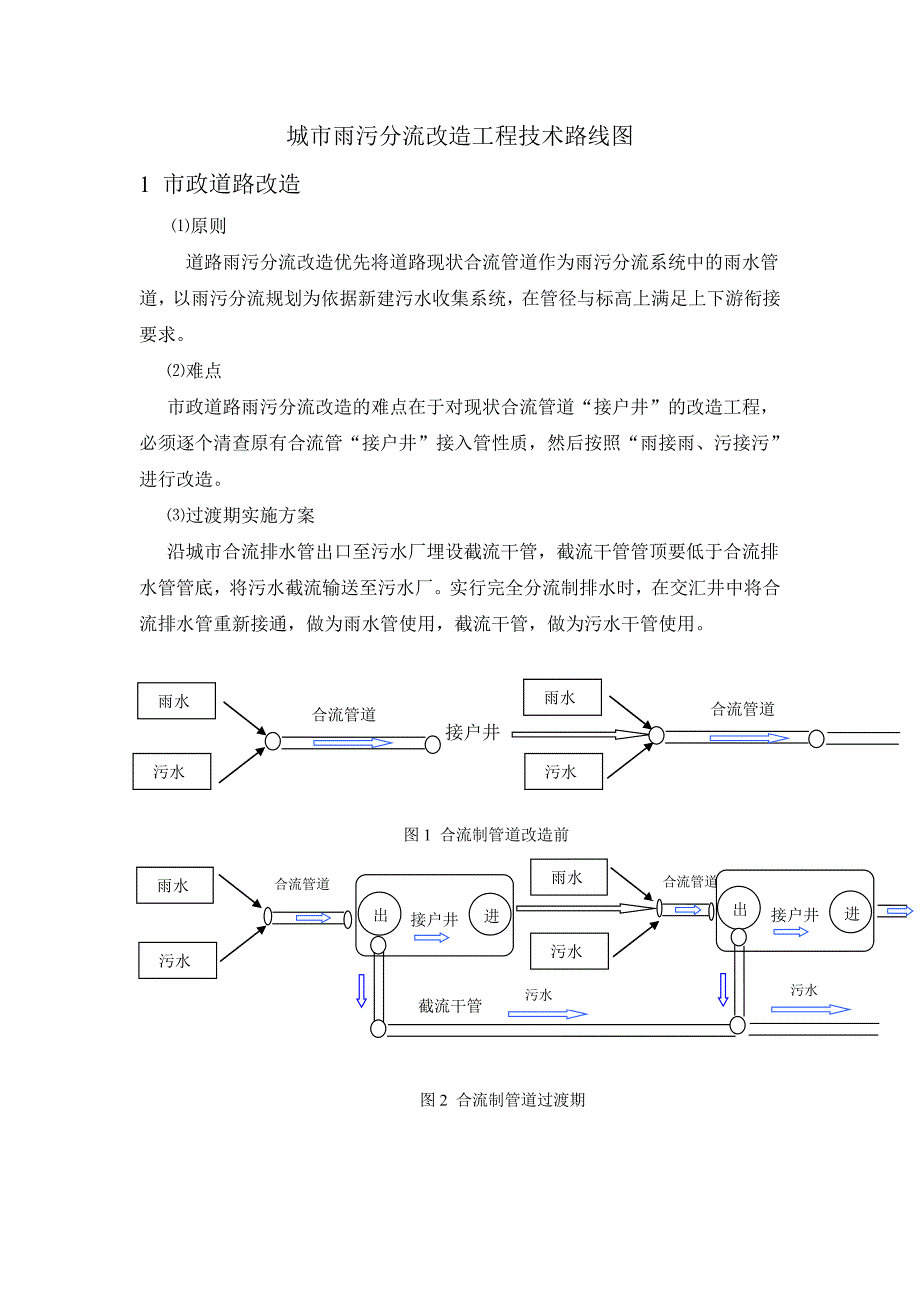

城市雨污分流改造工程技术路线图1 市政道路改造 ⑴原则 道路雨污分流改造优先将道路现状合流管道作为雨污分流系统中的雨水管道，以雨污分流规划为依据新建污水收集系统，在管径与标高上满足上下游衔接要求 ⑵难点 市政道路雨污分流改造的难点在于对现状合流管道“接户井”的改造工程，必须逐个清查原有合流管“接户井”接入管性质，然后按照“雨接雨、污接污”进行改造 ⑶过渡期实施方案 沿城市合流排水管出口至污水厂埋设截流干管，截流干管管顶要低于合流排水管管底，将污水截流输送至污水厂实行完全分流制排水时，在交汇井中将合流排水管重新接通，做为雨水管使用，截流干管，做为污水干管使用 合流管道 雨水 合流管道 雨水 污水 污水 接户井 图1 合流制管道改造前接户井合流管道 雨水合流管道 雨水进出接户井出进截流干管污水 污水 污水 污水 图2 合流制管道过渡期合流管道接户井出进合流管道接户井出进合流管道河流 雨水收 集系统 污水厂污水污水截流干管污水收集系统图3 合流制管道向分流制管道转型2 街区雨污分流工程 ⑴原则 基于一个事实：雨水管道接入部分污水的负面影响远大于污水管道接入部分雨水。
合流街区内的雨污分流改造应优先考虑新建一套雨水收集系统，确保新建雨水系统中无污水接入；原有的合流排水系统与截污管道相结合，通过封闭拍门，转变为闭合的污水收集系统，此系统中少量雨水进入是可接受的 ⑵难点 本身不具备雨污分流的排水系统，仅具备一套合流排放系统或根本无系统的排水系统⑶改造思路雨水生活污水 街区合流管道 市政道路管道 图4 街区改造前市政道路雨水管道市政道路污水管道 生活污水街区合流管道作为污水收集管道雨水收集管道房屋天面雨水收集管道路面雨水收集管道 图5 街区改造后。
