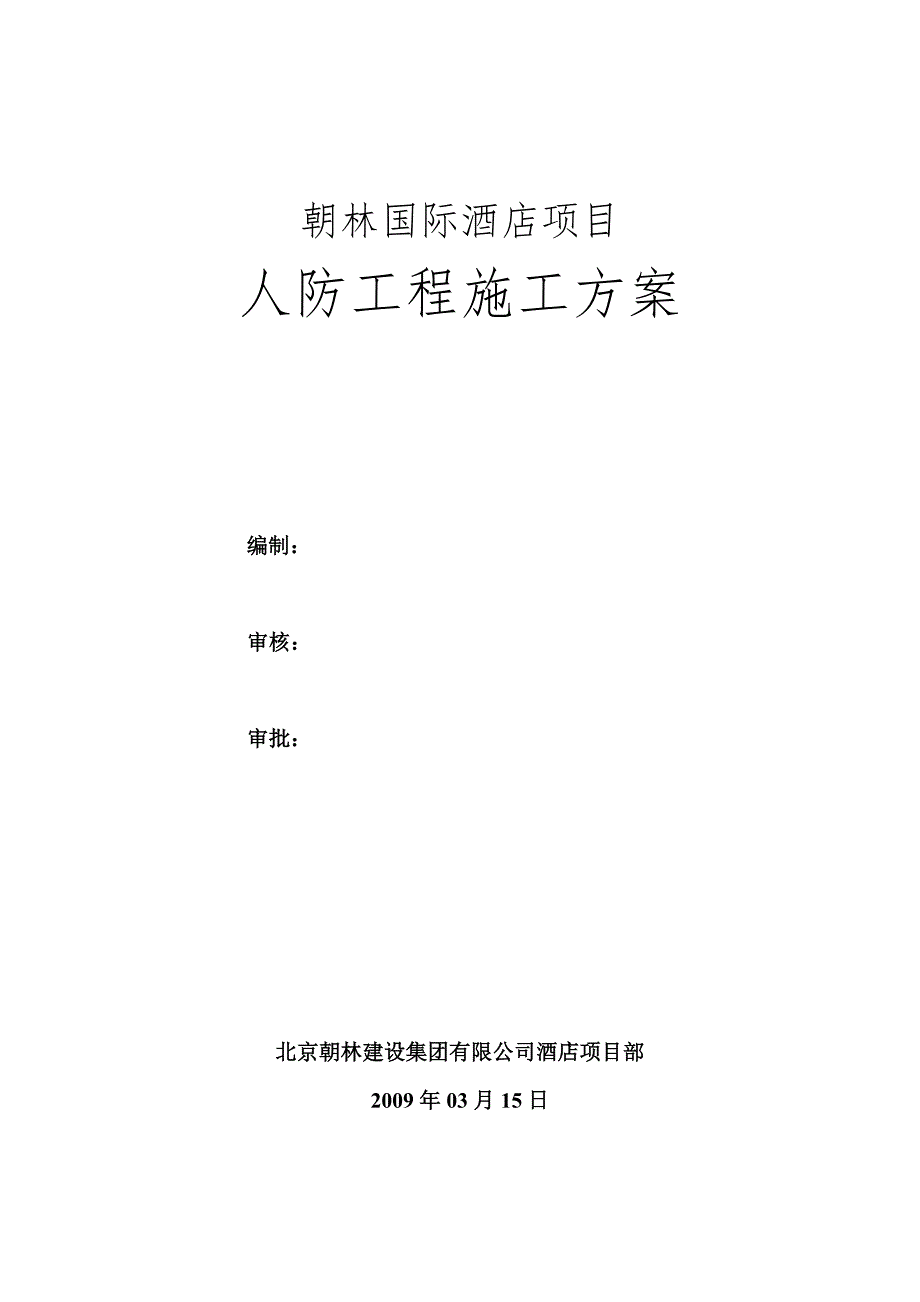

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页 共1页朝林国际酒店项目人防工程施工方案 编制：审核：审批：北京朝林建设集团有限公司酒店项目部2009年03月15日目 录一、编制依据 3二、工程概况 32.1总体概况 32.2建筑设计概况 42.3结构设计概况 5三、施工准备 63.1 现场准备 63.2物资机具准备 63.3技术及人力准备 6四、施工方法 64.1 钢筋工程 64.2模板工程 224.3混凝土工程 334.4 防护密闭门安装 394.5 管道、设备与附件安装 41五、工程验收及质量保证措施 47一、编制依据序号名 称编 号备 注1朝林国际酒店AB座办公楼建施建防-02、03结施结防-01~结防-26设施设防-01、02,水防-03、042朝林国际酒店AB座办公楼工程施工组织设计/3规程规范图集人民防空工程施工及验收规范GB50134-2004建筑工程施工质量统一验收标准GB 50300－2001地下防水工程施工质量验收规范GB 50208－2002建筑构造通用图集——工程做法08BJ1－1建筑结构长城杯工程质量评定标准DBJ/T01-69-2003混凝土结构工程施工质量验收规范GB 50204—2002钢筋机械连接通用技术规程JGJ 107—2003钢筋直螺纹连接接头J163—2004建筑工程施工技术管理规程DBJ 01—80—2003工程测量规范GB50026-93建筑施工测量技术规程DB11/T446-2007建筑地基基础施工质量验收规范GB50202-20024相关法规中华人民共和国建筑法中华人民共和国主席令1997年第91号建设工程质量管理条例中华人民共和国国务院令2000年第279号关于《房屋建筑工程和市政基础设施工程实行见证取样和送检》的规定京建质【2000】578号二、工程概况2.1总体概况序号项 目内 容1工程名称朝林国际酒店A座、B座工程2工程地址北京经济技术开发区27#地块3建设单位北京朝林房地产开发有限公司4设计单位联安国际建筑设计有限公司5勘察单位机械工业勘察设计研究院6质量监督单位北京经济技术开发区质量监督站7监理单位北京旭日明建设工程监理有限公司8施工总承包单位北京朝林建设集团有限公司2.2建筑设计概况1建筑功能写字楼及商场2建筑面积总建筑面积138240.77㎡(其中28644.31,地上109596.46)3建筑层数地下三层,地上25层4耐火等级一级5耐久年限一级6人防工程等级抗力等级为6级，防化等级为丁级7防护单元设置地下三层防护单元一抗爆单元一1801.63㎡抗爆单元二1976.52㎡防护单元二抗爆单元一1970.00㎡抗爆单元二1890.82㎡地下二层防护单元三抗爆单元一1178.26㎡抗爆单元二1042.57㎡本工程地下三层及地下二层局部为人防工程，防护等级6级，平时为地下车库，战时为人防物资库。
人防建筑面积为9859.80㎡其中地下三层设计有两个防护单元,每个防护单元有两个抗爆单元,一个战时室外主要出入口,三个室内出入口地下二层设有一个防护单元,有两个抗爆单元,一个战时室外主要出入口,两个室内出入口整个人防地下室由防护单元、密闭通道、扩散室、进风竖井、通风机房、排风竖井、人防工具间、连通口组成各单元、房间之间，各单元、房间与外界通道均设钢筋混凝土防护密闭门或密闭门2.3结构设计概况序号项 目内 容1结构形式基础结构柱下平板筏基,基础梁式筏基主体结构钢筋混凝土框架+核心筒2抗震等级工程设防烈度设防烈度8度抗震等级框架、剪力墙地下三至地下二层三级，地下一层至顶层一级地下一层至顶层的型钢混凝土构件一级建筑结构安全等级二级抗震设防类别建筑抗震设防分类： 丙类；基础设计安全等级：甲级3钢筋类别非预应力钢筋HPB235级热轧光面钢筋HRB335级热轧带肋钢筋HRB400级热轧带肋钢筋CRB550级冷轧带肋钢筋预应力钢绞线Fptk=1860Mp4钢筋接头形式剥肋滚扎直螺纹连接d≥16mm的钢筋搭接绑扎其它5受力钢筋保 护 层厚 度基础底板及基础梁顶面25基础底板底面、外侧面，基础梁下部钢筋40地下室外墙外侧，水池内侧40地下室有覆土顶板上部25（对于梁为35mm）地下室有覆土顶板下部15梁钢筋25（人防层30）柱钢筋30或最大钢筋直径剪力墙外墙内侧，内墙15（人防层20）剪力墙外墙外侧（用于建筑物外立面处）20楼板、屋面板、楼梯板、水池外侧15三、施工准备3.1 现场准备配合土建做好施工现场的水电系统的布设，按施工平面布置图布置临时设施，做到文明施工。
3.2物资机具准备编制各种物资供应计划，在保证供应的同时，加速周转，合理使用和节约材料，需求和储备量应综合平衡，努力降低材料成本3.3技术及人力准备施工前详细学习设计图纸，做好各项施工技术交底及相应施工方案相关安装管理人员及施工作业班组积极到位四、施工方法4.1 钢筋工程4.1.1 钢筋连接1)钢筋连接的基本要求本工程钢筋采用滚轧直螺纹和搭接绑扎两种连接方法对于直径≥16mm的钢筋均采用剥肋滚轧直螺纹连接，直径小于16mm钢筋采用搭接绑扎方法，搭接接头和机械连接接头必须离开拐点≥10d根据设计要求及《混凝土结构工程施工质量验收规范》(GB 50204—2002)要求，钢筋的搭接（搭接接头面积百分率按50%考虑）和锚固长度见下表钢筋锚固（在任何情况下锚固长度不能小于250mm）钢筋锚固长度（三级抗震）一览表 表4-1名称混凝土标号锚固长度（mm）d≤25/HRBd＞25/HRB235335400235335400基础梁C60—26d31d—29d34dC40—26d31d—29d34d—C60—26d31d—29d34d—C40—26d31d—29d34d柱子插筋C40直接插至底板下表面C30—31d37d34d41d墙插筋C60—26d31d—29d34dC50—26d31d—29d34dC40—26d31d—29d34dC30—31d37d—34d41d框架梁、连梁C60—26d31d—29d34dC50—26d31d—29d34dC40—26d31d—29d34dC30—31d37d34d41d续表非框架梁下铁15d15d抗扭腰筋同梁主筋板及其他构造筋C40—26d31d—29d34dC30—31d37d34d41dC2036d—53d———构造腰筋15d—钢筋锚固长度（一级抗震）一览表 表4-2名称混凝土标号锚固长度（mm）d≤25/HRBd＞25/HRB235335400235335400墙插筋（地下一层）C40—29d34d—32d38d框架梁、连梁C60—29d34d—32d37.5dC50—29d34d—32d37.5dC40—29d34d—32d37.5dC30—37.5d41d37.5d45d续表非框架梁下铁15d15d抗扭腰筋同梁主筋板及其他构造筋C40—26d31d—29d34dC30—31d37d34d41dC2036d—53d———构造腰筋15d—非抗震受拉钢筋最小锚固长度为Lae/1.05，Lae见上表。
2)钢筋搭接（在任何情况下，钢筋搭接长度不得小于300mm）受拉钢筋搭接长度钢筋类型混凝土强度等级C20C25高于C25HPB23535d30d25d月牙纹HRB33545d40d35dHRB400RRB40055d50d45d3)钢筋绑扎接头要求(1)绑扎接头中钢筋横向净距大于或等于钢筋直径且不小于25mm2)从任意绑扎接头中心至搭接长度的1.3倍区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面面积的允许百分率应符合以下规定：（1）受拉区不超过25%2）受压区不超过50%4)钢筋滚轧直螺纹接头要求在任意接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面面积的允许百分率应符合以下规定：（1）受拉区不超过50%2）接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，不超过50%3）受压区不受限制5)钢筋接头位置（1）底板钢筋：滚轧直螺纹连接接头，接头位置要避开受拉区，上筋接头在支座1/3范围内，下筋接头在跨中1/3范围内，同一连接区段内（35倍钢筋直径且不小于500mm）接头应50%错开2）核心筒基础暗梁：滚轧直螺纹连接接头，接头位置要避开受拉区，同一连接区段内（35倍钢筋直径且不小于500mm）接头应50%错开。
3）地下室楼层暗梁：滚轧直螺纹连接接头，上筋接头设在跨中1/3范围内，下筋接头在支座1/3范围内接头位置50%错开35倍钢筋直径且不小于500mm4）框架柱筋：滚轧直螺纹一级连接接头，根据03G101-1要求，框架柱基础主筋的接头部位要在基础顶面≥Hn/3处(Hn 为柱的净高)，其他楼层距楼面≥500、≥hc（hc为柱截面长边尺寸）且≥Hn/6中的最大尺寸；楼板梁下面及楼板以上500、hc或Hn/6以内范围不得有接头；接头要50%错开5）框架梁筋：滚轧直螺纹一级连接接头，上筋接头设在跨中1/3范围内，下筋接头在支座1/3范围内接头位置50%错开35倍钢筋直径且不小于500mm6）暗柱：主筋直径≥16mm的采用滚轧直螺纹连接接头，根据设计要求，50%错开接头；主筋直径＜16mm采用绑扎搭接接头，。
