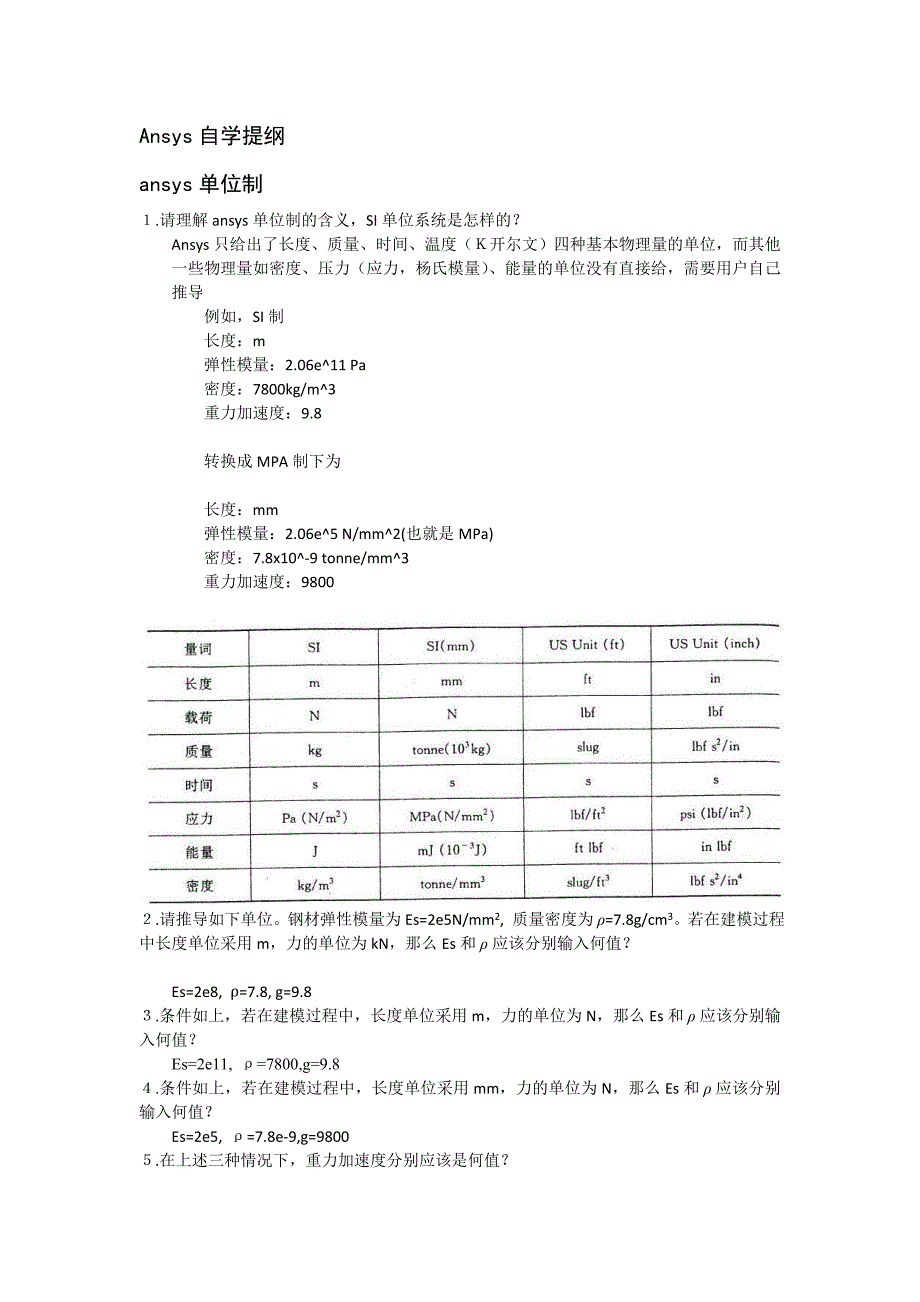

Ansys 自学提纲ansys 单位制１.请理解 ansys 单位制的含义，SI 单位系统是怎样的？ Ansys 只给出了长度、质量、时间、温度（Ｋ开尔文）四种基本物理量的单位，而其 他一些物理量如密度、压力（应力，杨氏模量） 、能量的单位没有直接给，需要用户自 己推导 例如，SI 制 长度：m 弹性模量：2.06e^11 Pa 密度：7800kg/m^3 重力加速度：9.8转换成 MPA 制下为长度：mm 弹性模量：2.06e^5 N/mm^2(也就是 MPa) 密度：7.8x10^-9 tonne/mm^3 重力加速度：9800２.请推导如下单位钢材弹性模量为 Es=2e5N/mm2, 质量密度为 ρ=7.8g/cm3若在建模过 程中长度单位采用 m，力的单位为 kN，那么 Es 和 ρ 应该分别输入何值？Es=2e8, =7.8, g=9.8𝜌３.条件如上，若在建模过程中，长度单位采用 m，力的单位为 N，那么 Es 和 ρ 应该分别 输入何值？Es=2e11, ρ=7800,g=9.8 ４.条件如上，若在建模过程中，长度单位采用 mm，力的单位为 N，那么 Es 和 ρ 应该分别 输入何值？Es=2e5, ρ=7.8e-9,g=9800 ５.在上述三种情况下，重力加速度分别应该是何值？如上Ansys 坐标系和工作平面６.在激活坐标系命令（CSYS,KCN）中，当 kcn 分别取 0，1，2，３，4，5 时分别代表什么 含义？当 kcn 取 15 呢？0——直角坐标，1——柱坐标（以 Z 轴为转轴） ，2——球坐标，3——环坐标，4—— 以工作平面为坐标系，5——柱坐标（以 Y 轴为转轴） ，15——局部坐标ANSYS 中定义点(K)的坐标是在当前激活的坐标系(CSYS)中进行,包括由点生成线，与工作平面的位置以及全局坐标系无关。
而体(V)是在工作平面内(WP)进行，不依赖于当前激活的坐标系以及全局坐标系ANSYS 中定义局部坐标系是通过 LOCAL 命令：LOCAL, KCN, KCS, XC, YC, ZC, THXY, THYZ, THZX, PAR1, PAR2其中，KCN 为编号，从 11 开始，KCS 为坐标系的类型，XC, YC, ZC 值采用全局坐标系，为要定义的局部坐标系的原点位置，THXY, THYZ, THZX 为局部坐标系相对全局坐标系沿着各个坐标轴旋转的角度输入过程中未给出值的符号用 0 默认LOCAL 的目的主要是为了建模方便以及选取便利LOCAL,11,0 !定义局部坐标系 11，笛卡尔类型，原点在全局坐标(0,0,0)LOCAL,12,1 !定义局部坐标系 12，圆柱类型，原点在全局坐标(0,0,0)LOCAL,13,2,0,1,2 !定义局部坐标系 12，球坐标类型，原点在全局坐标(0,1,2) 【注意】：执行 LOCAL 以后，CSYS 会自动激活为该坐标系(This local system becomes the active coordinate system).仅此命令有这个功能，其他的均要附加 CSYS 才能改变当前的激活坐标系。
▲ANSYS 中激活坐标系采用 CSYS 命令：CSYS, KCNANSYS 启动后 CSYS 默认为 0(全局笛卡尔坐标)，直到有 LOCAL 或者 CSYS 命令才改变这个命令影响到点(K)坐标的输入类型工作平面(WP)与全局坐标系重合CSYS,0 !激活全局笛卡尔坐标，原点在全局坐标的原点CSYS,1 !激活全局圆柱坐标，原点在全局坐标的原点CSYS,2 !激活全局球坐标，原点在全局坐标的原点 CSYS,4(WP) !激活工作平面，原点在工作平面的原点CSYS,11 !激活先前定义的局部坐标 11，原点在局部坐标的原点７.请解释命令 LOCAL,11,0,3,4,5,10,15,20 的含义定义了局部坐标系号为 11，原点为总体直角坐标系下的点（3,4,5） ，绕 Z、X、Y 轴旋转角 度分别为 10°、15°、20°的直角坐标系８.请写出如下命令流：定义一个局部坐标系号为 15，原点为总体直角坐标系下的点（离原 点距离长度 3,4,5） ，绕 Z、X、Y 轴旋转角度分别为 50°、45°、15°的直角坐标系LOCAL，15,0，3,4,5,50,45,15９.请解释命令 LOCAL,21,1,,,,,,,0.6 的含义。
定义了局部坐标系号为 21，原点和方位与总体直角坐标系相同的柱坐标系，但 Y 轴半径与 X 轴半径之比为 0.6１０.请解释命令 CSWPLA,14,1 的含义定义了局部坐标系号为 14，原点在工作平面的坐标原点，其 XY 平面与工作平面 相同的柱坐标系１１.请解释命令 nrotat,2,20,2 的含义节点坐标系旋转与当前坐标系方向相同 使节点 2,4,6,8,10,12,14,16,18,20 的节点坐标系方向与当前坐标系方向相同１２.请解释命令 esys,12 的含义使单元坐标系平行于局部坐标系使单元坐标系平行于局部坐标系 N,N>9 单元坐标系方向作为定义方向单元坐标系方向作为定义方向(默认值默认值)(N=0)１３.请解释命令 wpoffs,10,-20,30 的含义将工作平面沿其 X 轴相对偏移 10，沿其 Y 轴相对偏移-20，沿其 Z 轴相对偏移 30创建点线面体１４.创建关键点（线、节点、单元）时，若不指定编号，系统怎样处理？自动指定为可用的最小编号１５.创建关键点（线、节点、单元）时，若指定编号与已有的关键点（线、节点、单元） 编号相同，系统怎样处理？覆盖既有关键点，即关键点是唯一的，并以最后一次输入的为准１６.创建关键点时，若既有编号的关键点与较高级图素相连（或已划分网格） ，系统怎样 处理？不能覆盖，并给出错误信息１７.请写出如下命令流 １）创建关键点，编号 15，xyz 坐标为 10,20,30K，15,10,20,30２）创建关键点，编号 16，柱面坐标系，xyz 坐标为 10,20,30CSYS，1 K，16,10,20,30３）创建关键点 11~19，均匀填充在关键点 10,20 之间KFILL，10,20,9１８.请解释命令 kgen,5,1,20,2,1,2,3,的含义。
关键点 1,3,5,7,9,11,13,15,17,19，沿 X 轴偏移 1，沿 Y 轴偏移 2，沿 Z 轴偏移 3，复制 5 次１９.请写出一个镜像创建关键点的命令KSYMM，X，ＡＬＬ２０.Ansys 中硬点的含义和作用①硬点是一种特殊的关键点，可以利用硬点和面上的任意点施加荷载或获取数据②硬点不改变几何模型的几何形状和拓扑关系 ③使用命令更新实体模型时，任何与实体相连的硬点都将被删除，因此，应在模型 创建完毕后再创建硬点）２１.请写出 L,1,2 的含义在当前坐标系下，以１,２关键点为线的始端和末端创建线 （在直角坐标系下是直线，在 柱坐标系下是柱面曲线，在球坐标系下是球面曲线）２２.请写出 CSYS,2$L,1,2 的结果在球坐标系下，以关键点１,２为线的始端和末端创建球面曲线２３.请说明 L,1,2 和 LSTR,1,2 的区别 L,1,2 是在当前坐标系下以关键点１,２为线的始端和末端创建线，可以是直线，也可以是曲线，与当前坐标系有关； LSTR,1,2 是在总体直角坐标系下以关键点１,２为线的始端和末端创建线，只能是直线，不 能是曲线，与当前坐标系无关２４.请写出任意一个通过关键点创建圆弧的命令流（／ＰＲＥＰ７ Ｋ，１ Ｋ，２，１，－２ Ｋ，３，２，５） ＬＡＲＣ，２,３,１２５.请写一个通过两条相交线倒角创建圆弧段的命令（／ＰＲＥＰ７ Ｋ，１，１，１ Ｋ，２，１０，０ Ｋ，３，１０，５ Ｌ，１，２ Ｌ，１，３） ＬＦＩＬＬＴ，１，２，１２６.请写出线合并（lcomb）命令的作用，当 keep=０，或者当 keep=１时合并之后的结果 有何不同？作用：便于网格划分 ｋｅｅｐ＝０，删除要合并的线及其公共关键点 ｋｅｅｐ＝１，保留要合并的线及其公共关键点２７.当合并的两条线（lcomb）若在相交点不相切时，会产生什么结果？２８.当合并的两条线（lcomb）若在相交点相切时，会产生什么结果？。
