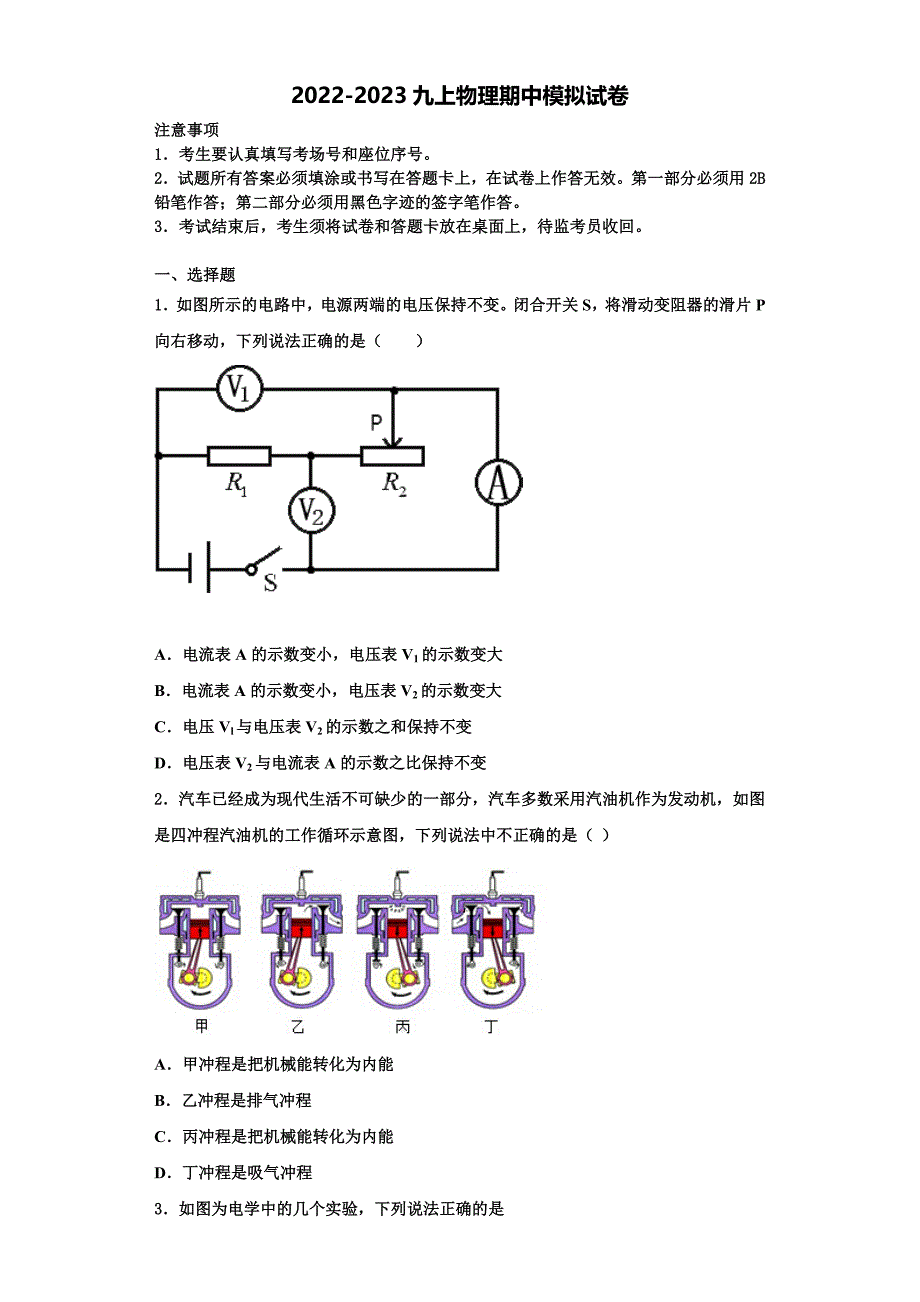

2022-2023九上物理期中模拟试卷注意事项1．考生要认真填写考场号和座位序号2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回一、选择题1．如图所示的电路中，电源两端的电压保持不变闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V2的示数变大C．电压Vl与电压表V2的示数之和保持不变D．电压表V2与电流表A的示数之比保持不变2．汽车已经成为现代生活不可缺少的一部分，汽车多数采用汽油机作为发动机，如图是四冲程汽油机的工作循环示意图，下列说法中不正确的是（ ）A．甲冲程是把机械能转化为内能B．乙冲程是排气冲程C．丙冲程是把机械能转化为内能D．丁冲程是吸气冲程3．如图为电学中的几个实验，下列说法正确的是A．将气球在头发上摩擦后小女孩的头发会飘起来，气球带电，头发可能不带电B．用与丝绸摩擦过的玻璃棒去靠近悬挂的另一根玻璃棒，他们相排斥，说明另一根一定带正电C．A带正电，B不带电，用带绝缘柄金属棒接触两验电器金属球时，瞬间电流方向从B到AD．闭合开关，小灯泡L1、L2均能发光4．如图所示的电路中，两个灯泡是串联状态的是A． B．C． D．5．如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上．实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（ ）A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能6．质量相同的甲、乙两种物质从固态开始同时加热，它们在相同时间内吸收的热量相等，加热时间都为35分钟，它们的温度随时间变化的图象如图所示。
下列说法正确的是（ ）A．甲物质的比热容随着温度升高在变小B．在固态时，甲的比热容大于乙的比热容C．在10~25min内，乙的内能保持不变D．甲和乙升高相同的温度，吸收的热量相等7．下列说法正确的是A．原子是由原子核和核外质子组成 B．正电荷的移动形成电流C．电阻中有电流，电阻两端就有电压 D．电荷移动方向规定为电流方向8．在如图中所示电路中电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大，若电路中只发生一处故障，且只发生在灯L或电阻上，则下列说法正确的是（ ）A．一定是灯L断路B．一定是灯L短路C．一定是电阻R断路D．可能是灯L断路，也可能是灯L短路9．下列物理量中，以科学家的名字瓦特作为单位的物理量是A．电流 B．电压 C．电阻 D．电功率10．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）A．A1示数变小，V示数变小 B．A1示数不变，V示数变小C．A1示数不变，V示数不变 D．A1示数变小，V示数不变11．某同学在探究“灯的亮度是否与电压有关”时,将实物按如图所示的电路连接,进行实验操作前,作出如下判断,其中合理的是A．闭合开关，若滑片P向a端滑动时，电压表示数会变小，灯会变暗B．闭合开关，若滑片P向b端滑动时，电压表示数会变小，灯会变亮C．应将灯和滑动变阻器的位置互换后，闭合开关，移动滑片进行观察D．应将电压表接c点的导线改接在d点后，闭合开关，移动滑片进行观察12．如图所示的四个热学实验中，叙述正确的是（ ）A．挤压两铅棒使它们合在一起，下面可悬挂砝码，这是由于大气压强的作用B．试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能转化为它的机械能C．抽去玻璃隔板后，两瓶中的气体逐渐混合，这说明上面瓶中的空气密度较大D．金属管装有少量酒精，迅速拉动缠在金属管外的皮绳，可使橡皮塞从管口飞出二、填空题13．利用如图所示的滑轮组，用的力拉绳子自由端，货物以的速度匀速直线运动，整个过程中，滑轮组的机械效率为，则货物在内移动的距离__________，水平地面对货物的摩擦力大小__________．14．当某导体两端电压是3V时，通过它的电流是0.3A，当它两端电压减小为1V时，通过它的电流变为_____A；当它两端电压为0时，该导体的电阻为_____Ω．15．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是 ________．再测电源电压时，只将电压表接B的一端改接C，这种接法________（正确/不正确），理由是 ________16．如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）．三、实验题17．（8分）如图所示是小明在探究“电流与电压关系”时所连接的实验电路。
1）电路中有一根导线连接错了，请你在接错的导线上打上“×”，再画线把它改接到正确的位置上；（____）（2）实验过程中，电压表的示数分别取为0.5V、1.0V、1.5V、2.0V，由于小明没有养成良好的实验习惯，仅是把测得的相应电流值随手写在了草稿纸上（如图所示），请你根据实验需求，帮助他在下方的虚线框内设计一个实验记录表格，并把记录在草稿纸上的电流值与上述电压值分别对应填入表格中（____）（3）请你在图中的坐标轴上标出适当的标度，并在图中描出各组数据对应的点，然后将各点平滑地连接起来18．（8分）在“用电流表和电压表测电阻”的实验中，电路如图甲所示．（1）开关S闭合前，应将滑动变阻器的滑片P移动到_____（选填“a”或“b”）端；（2）闭合开关S，移动滑片P到某一位置后，若两电表的示数分别如图乙、丙所示，则电压表的示数为_____ V，电流表的示数为_____ A，待测电阻R的阻值为_____Ω．19．（8分）如图甲所示是“测量小灯泡电阻”的实验电路．已知小灯泡正常发光电压为3.8V．（1）实验电路中电压表所选的量程是_________V．（2）连接好实验电路后，闭合开关，发现电压表指针反偏，此现象产生的原因是________．（3）排除故障正确连接实物图后，闭合开关，直接测量第一组数据，再将滑动变阻器滑片向______移动（选填“左”或“右”），完成表格中的2、3、4次测量，数据表格所示，其中第3次测出的电流表示数如图乙所示，电流表的示数为______A．实验次数电压U/V电流I/A灯泡亮度11.50.2灯丝暗红22.50.25微弱发光33.8正常发光47.50不发光（4）由表格数据可知灯丝电阻是变化的，可能是受________的影响．（5）该小组同学完成实验后，保持原电路图、器材和连接方式不变，将小灯泡换成阻值为5Ω，10Ω和15Ω的定值电阻，研究电流与电阻的关系，根据实验数据绘制成如图丙所示的图像．①实验中用5Ω的电阻完成实验后，直接将5Ω的电阻换成10Ω，为了保证电压表的示数为_____V不变，应将滑动变阻器的滑片向_____移动（选填“左”或“右”）．②由图丙可知，当导体两端电压一定时，通过导体的电流与导体的电阻成_______．四、作图题20．（8分）请按要求设计电路图，并按你设计的电路，将图中的电器元件连成电路。
一个电源、两个开关、两盏电灯、若干导线）要求：开关S1只控制电灯L1，开关S2只控制电灯L221．（8分）根据图中所示的实物连接图，在方框内画出电路图．五、计算题22．（10分）质量和初始温度相同的甲、乙两物体，放出相同的热量时（均没有发生物体变化）请证明：若比热容＞，则它们的末温度＞23．（12分）灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中：(1)只闭合开关S，小灯泡的实际功率为0.5W，根据图像，你能找到电源电压吗？（写出必要的文字说明）(2)再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是多少？通电1min，定值电阻R消耗的电能是多少？参考答案一、选择题1、B【解析】在此电路中，两个电阻是串联的，电压表V1测量的是电源电压，电压表V2串联的是滑动变阻器两端的电压，闭合开关S，将滑动变阻器的滑片P向右移动，滑动变阻器的电阻变大，电路中的电流变小，电压表V2的示数变大，电压表V1的示数不变A．电流表A的示数变小，电压表V1的示数变大 不合题意；B．电流表A的示数变小，电压表V2的示数变大 符合题意；C．电压Vl与电压表V2的示数之和保持不变 不合题意；D．电压表V2与电流表A的示数之比保持不变 不合题意；故选B。
2、C【解析】热机的四个冲程，吸气冲程、压缩冲程、做功冲程、排气冲程甲图：气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为了内能，故A正确；乙图：排气门打开，活塞向上运动，气缸容积减小，是排气冲程，没有能量转化的过程，故B正确；丙图：气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为了机械能，故C错误；丁图：进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，没有能量转化的过程，故D正确3、B【解析】将气球在头发上摩擦，发生摩擦起电，此时气球带电，小女孩的头发也由于带电而飘起来，故A错误；由于与丝绸摩擦过的玻璃棒带正电，当玻璃棒去靠近悬挂的另一根玻璃棒时，他们相排斥，则说明另一根也带正电，因为同种电荷相互排斥，故B正确；A带正电、B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，B的自由电子向A移动，而自由电子带负电荷，规定电流方向与正电荷定向移动的方向相同，所以金属杆中的瞬间电流方向是从A到B，故C错误；由图知道，闭合开关，小灯泡L1 被短路了，不会发光，故D错误，故选B4、B【解析】串联电路是指顺次连接的电路；并联电路是指将用电器并列连接的电路。
详解】A、由图可知，闭合开关S后，灯泡L2被短路，电路为灯泡L1的简单电路，故A不符合题意；B、由图可知，闭合开关S后，电流从正极出发，依次经L1、L2、开关回到负极，即两灯泡顺次连接，因此两个灯泡是串联的，故B符合题意；C、由图可知，闭合开关S后，两灯泡并列连接，因此两灯泡组成的电路为并联电路，故C不符合题意；D、由图可知，闭合开关S后，电流从正极出发经导线回到负极，不经用电器，造成电源短路，故D不符合题意5、D【解析】铁罐从不太陡的斜面上滚下，在从最高处滚下时，铁罐先由慢到快、后由快到慢滚到最低点，上一段滚动主要是重力势能减小，铁罐的动能和橡皮筋的弹性势能增加；下一段滚动主要是重力势能和铁罐的动能减小，橡皮筋的弹性势能增加；最终是铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为弹性势能．铁罐由斜面底部自动滚上去，在从最低处滚上时，铁罐先由慢到快、后由快到慢滚到最高点，下一段向上滚动主要是橡皮筋的弹性势能减小，铁罐的动能和重力势能增加；上一段滚动主要是橡皮筋的弹性势能和铁罐的动能减小，重力势能增加；铁罐在斜面上从最低处滚到最高。
