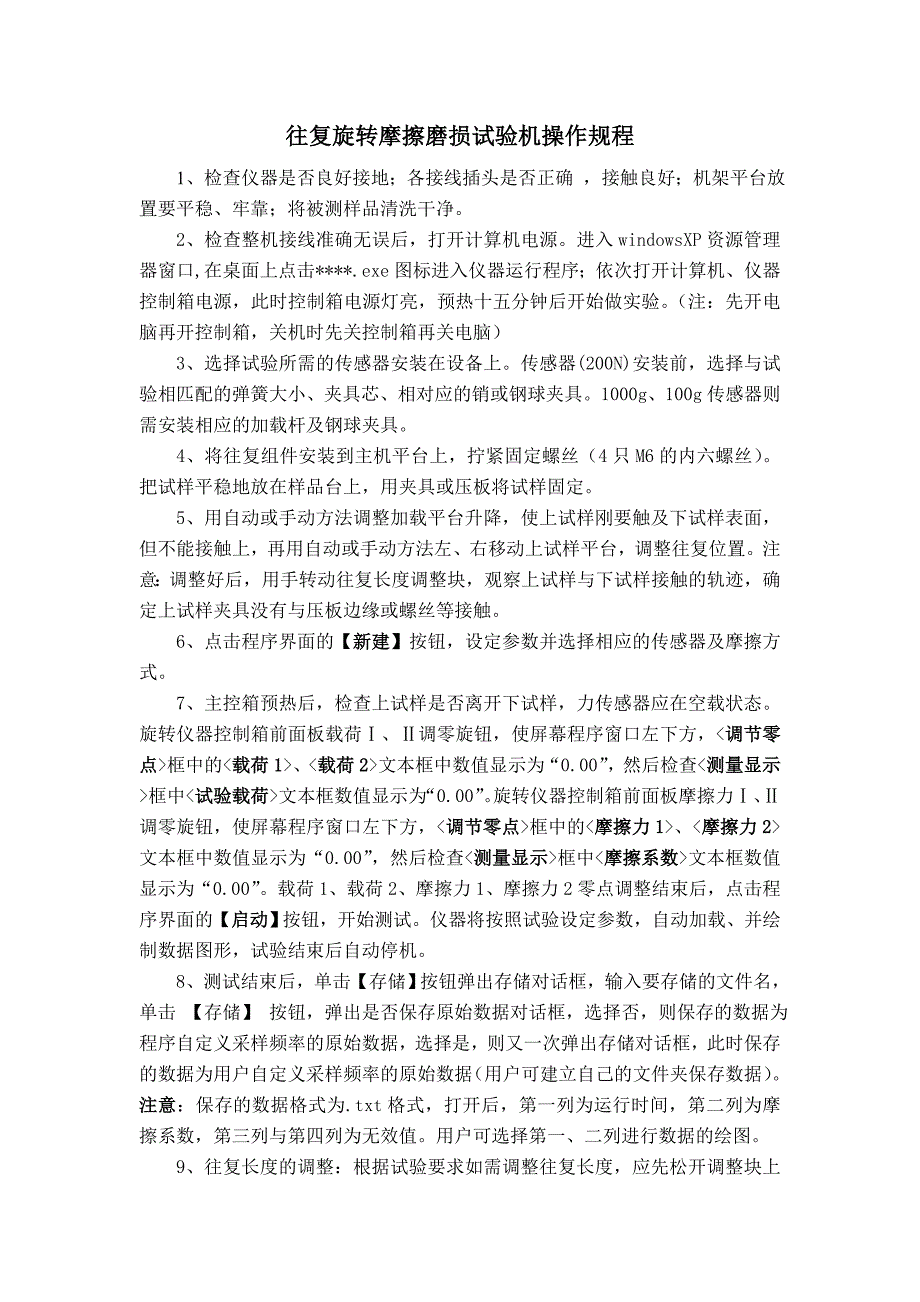

往复旋转摩擦磨损试验机操作规程往复旋转摩擦磨损试验机操作规程1、检查仪器是否良好接地；各接线插头是否正确 ，接触良好；机架平台放置要平稳、牢靠；将被测样品清洗干净2、检查整机接线准确无误后，打开计算机电源进入 windowsXP 资源管理器窗口,在桌面上点击****.exe 图标进入仪器运行程序；依次打开计算机、仪器控制箱电源，此时控制箱电源灯亮，预热十五分钟后开始做实验 （注：先开电脑再开控制箱，关机时先关控制箱再关电脑）3、选择试验所需的传感器安装在设备上传感器(200N)安装前，选择与试验相匹配的弹簧大小、夹具芯、相对应的销或钢球夹具1000g、100g 传感器则需安装相应的加载杆及钢球夹具4、将往复组件安装到主机平台上，拧紧固定螺丝（4 只 M6 的内六螺丝） 把试样平稳地放在样品台上，用夹具或压板将试样固定5、用自动或手动方法调整加载平台升降，使上试样刚要触及下试样表面，但不能接触上，再用自动或手动方法左、右移动上试样平台，调整往复位置注意：调整好后，用手转动往复长度调整块，观察上试样与下试样接触的轨迹，确定上试样夹具没有与压板边缘或螺丝等接触6、点击程序界面的【新建新建】】按钮，设定参数并选择相应的传感器及摩擦方式。
7、主控箱预热后，检查上试样是否离开下试样，力传感器应在空载状态旋转仪器控制箱前面板载荷Ⅰ、Ⅱ调零旋钮，使屏幕程序窗口左下方，框中的、文本框中数值显示为“0.00” ，然后检查框中文本框数值显示为“0.00” 旋转仪器控制箱前面板摩擦力Ⅰ、Ⅱ调零旋钮，使屏幕程序窗口左下方，框中的、文本框中数值显示为“0.00” ，然后检查框中文本框数值显示为“0.00” 载荷 1、载荷 2、摩擦力 1、摩擦力 2 零点调整结束后，点击程序界面的【启动启动】】按钮，开始测试仪器将按照试验设定参数，自动加载、并绘制数据图形，试验结束后自动停机8、测试结束后，单击【存储】按钮弹出存储对话框，输入要存储的文件名，单击 【存储】 按钮，弹出是否保存原始数据对话框，选择否，则保存的数据为程序自定义采样频率的原始数据，选择是，则又一次弹出存储对话框，此时保存的数据为用户自定义采样频率的原始数据（用户可建立自己的文件夹保存数据） 注意注意：保存的数据格式为.txt 格式，打开后，第一列为运行时间，第二列为摩擦系数，第三列与第四列为无效值用户可选择第一、二列进行数据的绘图9、往复长度的调整：根据试验要求如需调整往复长度，应先松开调整块上三个固定螺钉，将固定螺钉后面的长方块拉出或推入改变旋转曲轴半径，就可改变往复长度，调整好后，先轻轻拧紧调整块上三个固定螺钉。
用手拨动往复长度调整块，再用卡尺测量样品台的实际往复距离，根据试验要求调整好往复长度后，必须将调整块固定螺钉拧紧一般出厂往复长度为 5mm10、将磨损量测量组件安装到加载平台的右侧，将信号线接入控制箱后面的位移输入接口被测样品放置在样品台上、固定松开固定手柄，将传感器支架旋转至样品上方合适的位置，拧紧固定手柄用手动或自动调整加载平台升降、左、右移平移台向左或向右移动，观察左、右移平台向左移动的空间是否大于将要设定的扫描长度，如果小于则需重新将样品向右移动，并向右移动左、右移平台，使左、右移平台向左移动的空间大于设定的扫描长度，使位移传感器处于样品所测磨痕的右侧11、点击程序界面的【新建新建】】按钮，设定各参数注意：设定扫描长度时，根据所测磨痕的宽度而设定，一般设定为 3-5mm 左右，环块磨痕及销对磨的磨痕较宽一些，为 5-10mm.往复长度、旋转半径两参数必须与所测磨痕的实际一致，否则所计算出的磨损量结果将有误12、确定好位置后，在程序窗口 >内的文本框中输入“1” ，点击 >中的加载加载按钮，观察程序窗口框中的文本框数值，显示为“±*.**”其值最大为+455，最小为-455如果仍为+455，则继续点击程序窗口 >中的加载加载按钮，直到程序窗口框中的文本框数值变化，根据程序窗口框中的文本框数值大小，改变 >内的文本框中的值，依次为“0.1、0.01、0.001、0.0001” ，连续点击 >中的加载、加载、卸载卸载按钮，直至程序窗口框中的文本框数值为“0”为至。
注意注意：如果程序窗口框中的文本框数值为正，则点击 >中的加载加载按钮，如果程序窗口框中的文本框数值为负，则点击 >中的卸载卸载按钮13、点击程序窗口的【启动】按钮，开始测试，仪器将自动运行并显示检测曲线磨痕深度测量计算结果如图：14、如上图所示先用鼠标中轴滚轮滚轮点击磨痕左上沿(1)处，再用鼠标中轴滚滚 轮轮点击磨痕右上沿(2)处，磨痕宽度显示在程序窗口文本框内选择 所测磨痕截面是旋转摩擦、往复摩擦；计算机自动计算出磨损量，显示在文本框内注意：注意：测量时要在磨痕上选择不同的 3-5 个测量点，第个测量点检测 3 次，将这些数据平均，即为该磨痕的磨损量15、测试结束后，单击【存储】按钮弹出存储对话框，输入要存储的文件名，单击 【存储】 按钮，弹出是否保存原始数据对话框，选择否，则保存好数据注意：保存的数据格式为.txt 格式，打开后，第一列与第二列为无效值，第三列为扫描长度，第四列为磨痕深度用户可选择第三、四列进行数据的绘图16、用鼠标单击【退出】按钮或主控窗口右上角按钮，退出控制程序注注 意意必须先关闭控制箱开关，再关闭计算机。
