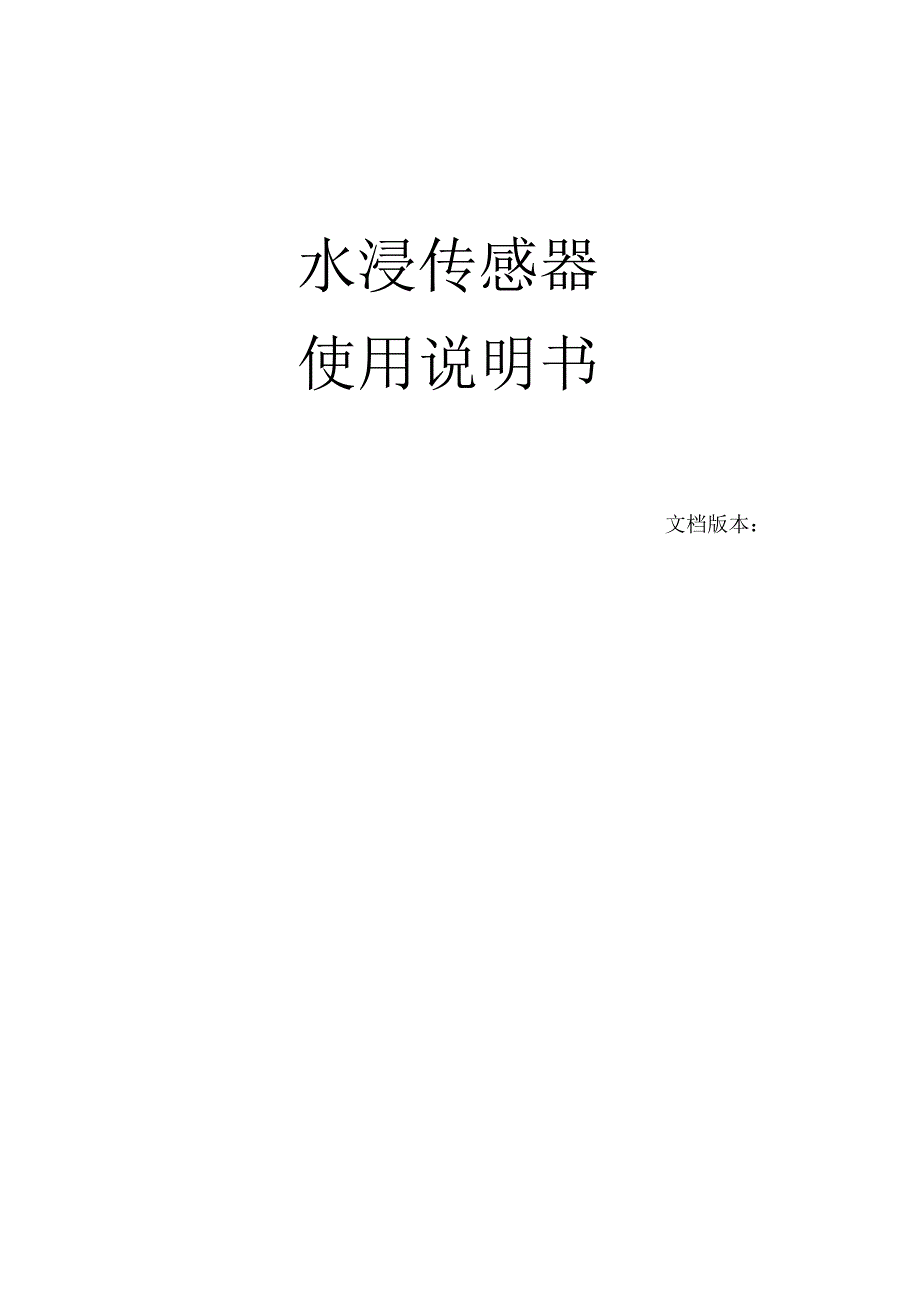

水浸传感器使用说明书文档版本：1. 产品介绍 32. 产品选型 43. 设备安装说明 54. 配置软件安装及使用 65. 通信协议 76. 常见问题及解决办法 97. 联系方式 98. 文档历史 109. 附录：各种壳体尺寸 101. 产品介绍产品概述该水浸探测器广泛适用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备机柜以及其它需积水报警的场所，传感器内输入电源，感应线，信号输出三部分完全隔离安全可靠，外观美观，安装方便功能特点我公司采用交变电流采集积水的电感参数， 准确区分是否发生水浸， 甚至可以区分纯净水与自来水（默认以自来水为检测对象，若要检测纯净水请特殊说明） 因为采用交变电流检测，电极即使长时间浸泡也不会产生电泳极化， 不依赖特殊电极， 做到寿命长、 检测可靠此技术为我公司专利，已获专利局授权，凡仿冒者我公司保留追究其法律责任的权利主要技术指标供电电源： 10~30V DC存储环境： -20℃ ~80℃误报率： <100ppm继电器输出：常开触点系统框架图AC220V 市电UPS电源（选配） 监控电脑10~30V DC USB转 485 或 232 转 485485 总线1 号设备 2 号设备 3 号设备 n 号设备系统方案图2. 产品选型壁挂王字壳RS-仁硕公司代号SJ-水浸传感器R01-继电器常开点N01-485（Modbus-RTU 协议）N01R01-485+继电器常开点2壁挂王字壳卡轨壳RS-仁硕公司代号SJ-水浸传感器R01-继电器常开点N01-485（ Modbus-RTU 协议）3 卡轨壳3. 设备安装说明设备安装前检查设备清单：■水浸传感器设备 1 台■合格证、保修卡、售后服务卡等■ 12V/2A 防水电源 1 台（选配）■ USB 转 485（选配）接线电源及 485 信号接线宽电压电源输入 10~30V 均可。
485 信号线接线时注意 A\B 两条线不能接反，总线上多台设备间地址不能冲突继电器接口接线设备标配是具有 1 路继电器输出，两条出线为常开触点具体型号接线卡轨壳接线PC标识水浸 485型水浸开关量型V+电源正（ 10~30V DC）GND电源负S1水浸探针S2485-A/OUT485-A继电器常开触点485-B/COM485-B壁挂王字壳接线485型开关量型电电源正（ 10~30V DC） (棕色 )源电源负（黑色）输 485-A（黄色） 继电器常开触点（白色、绿色）出 485-B（蓝色）4. 配置软件安装及使用软件选择打开资料包，选择“调试软件” ---“485 参数配置软件” ，找到打开即可参数设置①、选择正确的 COM 口（“我的电脑—属性—设备管理器—端口”里面查看图列举出几种不同的 485 转换器的驱动名称COM 端口），下②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为 4800bit/s, 默认地址为 0x01③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态④、如果测试不成功，请重新检查设备接线及 485驱动安装情况。
5. 通信协议通讯基本参数编码 8位二进制数据位8 位奇偶校验位 无停止位1 位错误校验 CRC（冗余循环码）波特率 2400bit/s 、4800bit/s 、9600 bit/s 可设，出厂默认为 4800bit/s数据帧格式定义采用 Modbus-RTU 通讯规约，格式如下：初始结构 ≥ 4 字节的时间地址码 =1 字节功能码 =1 字节数据区 =N 字节错误校验 =16 位 CRC码结束结构 ≥ 4 字节的时间地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）功能码：主机所发指令功能指示，本变送器只用到功能码 0x03（读取寄存器数据） 数据区：数据区是具体通讯数据，注意 16bits 数据高字节在前！CRC码：二字节的校验码主机问询帧结构：地址码 功能码 寄存器起始地址 寄存器长度 校验码低位 校验码高位1字节 1字节 2字节 2字节 1字节 1字节从机应答帧结构：地址码 功能码 有效字节数 数据一区 第二数据区 第 N 数据区 校验码1字节 1字节 1字节 2字节 2字节 2字节 2字节寄存器地址寄存器地址 PLC或组态地址 内容 操作0002 H 40003 实时水浸状态 只读通讯协议示例以及解释举例：读取设备地址 0x01 的水浸状态问询帧：地址码 功能码 起始地址 数据长度 校验码低位 校验码高位0x01 0x03 0x00 0x02 0x00 0x01 0x25 0xCA应答帧： 水浸状态正常的应答地址码 功能码 返回有效字节数 数据区 校验码低位 校验码高位0x01 0x03 0x02 0x00 0x01 0x79 0x84水浸状态说明：水浸状态代码水浸状态0x01正常0x02报警6. 常见问题及解决办法设备无法连接到 PLC或电脑可能的原因：1)电脑有多个 COM 口，选择的口不正确。
2)设备地址错误，或者存在地址重复的设备（出厂默认全部为 1）3)波特率，校验方式，数据位，停止位错误4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上5)485总线有断开，或者A、 B 线接反6)设备数量过多或布线太长，应就近供电，加485 增强器，同时增加120Ω终端电阻7)USB 转485 驱动未安装或者损坏8)设备损坏7. 联系方式济南仁硕电子科技有限公司地址：山东省济南市高新区凤岐路2886 号邮编： 250101：（ 86） 2：（ 86） 5网址：云平台地址： 文档历史文档建立增加卡轨壳水浸增加布线规则以及常见问题的解决办法9. 附录：各种壳体尺寸壁挂王字壳尺寸： 110× 85× 44mm卡轨壳尺寸： 77× 43× 71mm。
