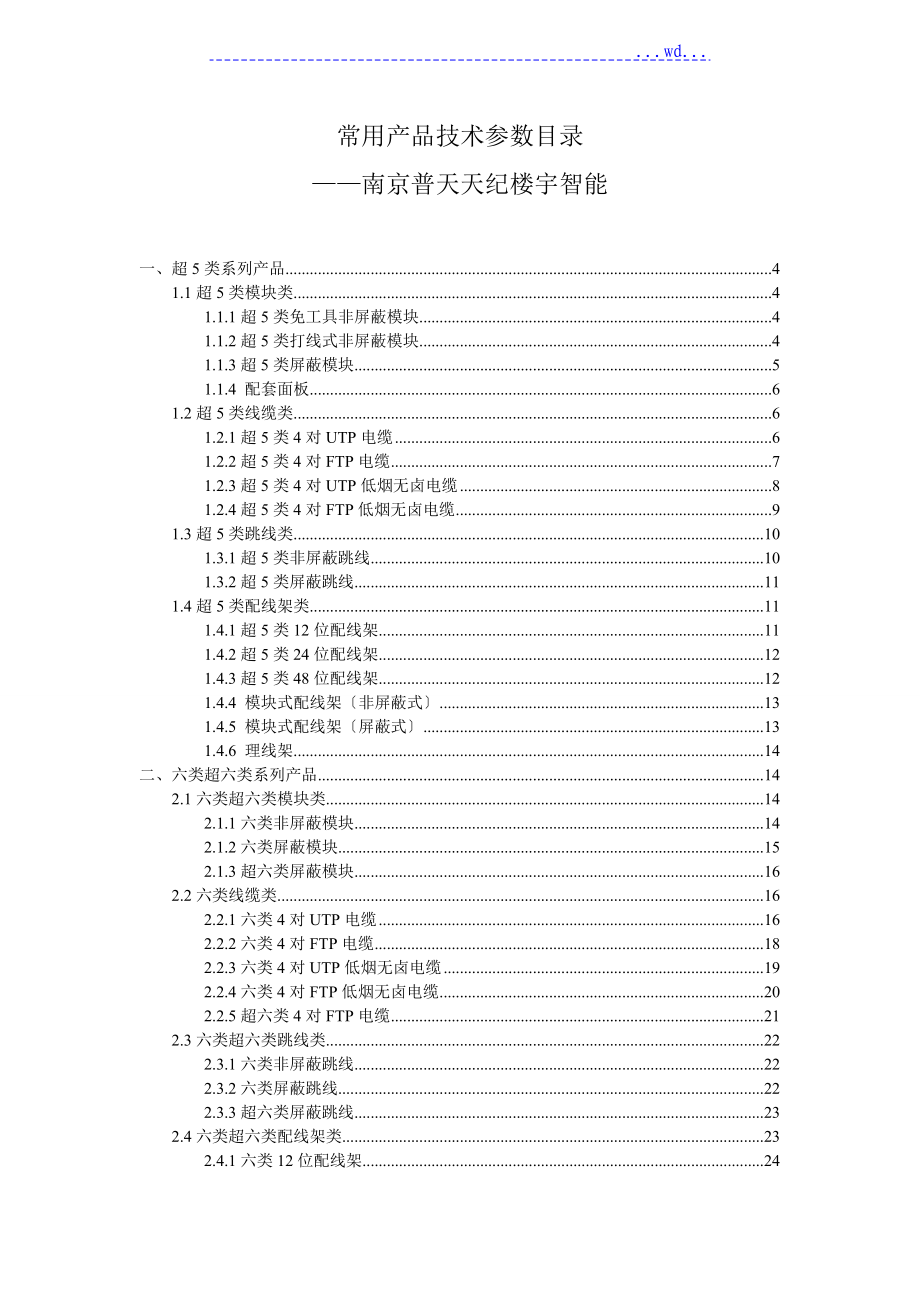

...wd...常用产品技术参数目录——南京普天天纪楼宇智能一、超5类系列产品 41.1超5类模块类 41.1.1超5类免工具非屏蔽模块 41.1.2超5类打线式非屏蔽模块 41.1.3超5类屏蔽模块 51.1.4 配套面板 61.2超5类线缆类 61.2.1超5类4对UTP电缆 61.2.2超5类4对FTP电缆 71.2.3超5类4对UTP低烟无卤电缆 81.2.4超5类4对FTP低烟无卤电缆 91.3超5类跳线类 101.3.1超5类非屏蔽跳线 101.3.2超5类屏蔽跳线 111.4超5类配线架类 111.4.1超5类12位配线架 111.4.2超5类24位配线架 121.4.3超5类48位配线架 121.4.4 模块式配线架〔非屏蔽式〕 131.4.5 模块式配线架〔屏蔽式〕 131.4.6 理线架 14二、六类超六类系列产品 142.1六类超六类模块类 142.1.1六类非屏蔽模块 142.1.2六类屏蔽模块 152.1.3超六类屏蔽模块 162.2六类线缆类 162.2.1六类4对UTP电缆 162.2.2六类4对FTP电缆 182.2.3六类4对UTP低烟无卤电缆 192.2.4六类4对FTP低烟无卤电缆 202.2.5超六类4对FTP电缆 212.3六类超六类跳线类 222.3.1六类非屏蔽跳线 222.3.2六类屏蔽跳线 222.3.3超六类屏蔽跳线 232.4六类超六类配线架类 232.4.1六类12位配线架 242.4.2六类24位配线架 242.4.3六类48位配线架 25三、语音类产品 263.1语音模块类 263.1.1 RJ114芯模块 263.1.2 RJ112芯模块 263.2语音线缆类 273.2.1三类1对UTP电缆 273.2.2三类2对UTP电缆 283.2.3三类25对UTP电缆 283.2.4三类50对UTP电缆 293.2.5三类100对UTP电缆 303.3语音跳线类 313.3.1 RJ11-RJ11 跳线〔4芯〕 313.3.2 RJ11-RJ11 跳线〔2芯〕 313.3.3 110-RJ45跳线 323.3.4 110-110跳线 323.4语音配线架类 333.4.1 100回线110配线架 33四、光纤类产品 344.1常用光缆类 344.1.1室内多模/万兆多模光缆 344.1.2室外G652层绞式单模光缆 364.1.3室外G652层绞式单模光缆〔加强铠装〕 374.1.4室外G652中心管式单模光缆 394.2光缆接插件类 414.2.1光纤适配器 414.2.2光纤跳线/尾纤 414.2.3 12芯光纤配线架 414.2.4 12芯/24芯光纤配线架〔抽屉式〕 424.2.5 12芯/24芯光纤配线架 424.2.6 48芯光纤配线架 42五、机柜类产品 435.1 H5系列机柜 435.2 H系列机柜 445.3 H系列壁挂式机柜 445.4 T系列机柜 45六、家庭多媒体箱类产品 476.1 F系列家庭过媒体箱 476.1.1 FA型家庭多媒体箱 476.1.2 FAⅡ型家庭多媒体箱 486.1.3 FB型家庭多媒体箱 486.1.4 FBⅡ型家庭多媒体箱 496.1.5 FC型家庭多媒体箱 506.1.6 FD型家庭多媒体箱 516.2 FTTH系列家庭过媒体箱 526.2.1 400*300塑料门FTTH多媒体箱 526.2.2 400*300钣金门FTTH多媒体箱 536.2.3 400*300钣金门FTTH多媒体箱〔翻转板式〕 546.2.4 350*300*120塑料门FTTH多媒体箱 556.2.5 350*300*120钣金门FTTH多媒体箱 566.2.6 350*300*120钣金门FTTH多媒体箱〔翻转板式〕 57一、超5类系列产品1.1超5类模块类1.1.1超5类免工具非屏蔽模块1、 材料：塑料件为PC/ABS合金，簧片为锡青铜带并镀金50U''2、 塑料件阻燃等级：UL 94-V03、 执行标准：YD/T 926.3、ISO/IEC 11801、TIA/EIA 568C.24、 产品特点：a) 模块内部采用全簧片设计，没有PCB板，可靠性高b) 模块具有红、黄、白、绿和蓝五种颜色，符合TIA/EIA 606标准要求，可以通过不同颜色区分不同类型网络c) 模块前部可以安装多种颜色的彩色 和电脑标识，以区分模块的具体应用d) 免工具压接方式，安装快捷。
e) 兼容568A和568B两种接续标准f) 内部簧片使用优质锡青铜带，接触局部镀金50U''g) 兼容RJ45和RJ11插头，不会影响簧片的接触可靠性h) 模块满足TIA/EIA 568C标准的元件级性能要求，具有信息产业部的元件级检测报告i) 模块通过UL认证j) 模块带宽100MHz，符合最新国际和国家标准5、 技术参数a) IDC:簧片接触针部位镀金50U'',簧片可接线径0.4-0.6mm；b) 接触电阻：正常大气压条件下接触电阻≤20mΩ；c) 直流电阻：正常大气压条件下接触电阻≤300mΩ；d) 绝缘电阻：正常大气压条件下绝缘电阻≥100MΩ；e) 抗电强度：DC 1000V(AC 700V)1分钟无击穿和飞弧现象；f) 寿 命：插头插座可重复插拔次数≥750次；IDC端接次数≥200次1.1.2超5类打线式非屏蔽模块1、 材料：塑料件为PC/ABS合金，簧片为锡青铜带并镀金50U''2、 塑料件阻燃等级：UL 94-V03、 执行标准：YD/T 926.3、ISO/IEC 11801、TIA/EIA 568C.24、 产品特点：a) 模块内部采用全簧片设计，没有PCB板，可靠性高b) 模块具有红、黄、白、绿和蓝五种颜色，符合TIA/EIA 606标准要求，可以通过不同颜色区分不同类型网络c) 模块前部可以安装多种颜色的彩色 和电脑标识，以区分模块的具体应用d) 标准的110打线方式，安装便捷；后部具有压线盖，保证电缆端接的可靠性。
e) 兼容568A和568B两种接续标准f) 内部簧片使用优质锡青铜带，接触局部镀金50U''g) 兼容RJ45和RJ11插头，不会影响簧片的接触可靠性h) 模块满足TIA/EIA 568C标准的元件级性能要求，具有信息产业部的元件级检测报告i) 模块通过UL认证j) 模块带宽100MHz，符合最新国际和国家标准5、 技术参数a) IDC:簧片接触针部位镀金50U'',簧片可接线径0.4-0.6mm；b) 接触电阻：正常大气压条件下接触电阻≤20mΩ；c) 直流电阻：正常大气压条件下接触电阻≤300mΩ；d) 绝缘电阻：正常大气压条件下绝缘电阻≥100MΩ；e) 抗电强度：DC 1000V(AC 700V)1分钟无击穿和飞弧现象；寿 命：插头插座可重复插拔次数≥750次；IDC端接次数≥2001.1.3超5类屏蔽模块1、 材料：外盒材料为黄铜带，塑料件为PC/ABS合金，簧片为锡青铜带并镀金50U''2、 塑料件阻燃等级：UL 94-V03、 执行标准：YD/T 926.3、ISO/IEC 11801、TIA/EIA 568C.24、 产品特点：a) 模块内部采用簧片空间排列和PCB布线相结合的双重EMC设计，确保模块的高性能b) 模块外部装配有屏蔽外壳，安装方便，经济性好c) 标准的110打线方式，安装便捷；后部具有压线盖，保证电缆端接的可靠性。
d) 兼容568A和568B两种接续标准e) 内部簧片使用优质锡青铜带，接触局部镀金50U''f) 兼容RJ45和RJ11插头，不会影响簧片的接触可靠性g) 模块满足TIA/EIA 568C标准的元件级性能要求，具有信息产业部的元件级检测报告h) 模块通过UL认证i) 模块带宽100MHz，符合最新国际和国家标准5、 技术参数a) IDC:簧片接触针部位镀金50U'',簧片可接线径0.4-0.6mm；b) 接触电阻：正常大气压条件下接触电阻≤20mΩ；c) 直流电阻：正常大气压条件下接触电阻≤300mΩ；d) 绝缘电阻：正常大气压条件下绝缘电阻≥100MΩ；e) 抗电强度：DC 1000V(AC 700V)1分钟无击穿和飞弧现象；f) 寿 命：插头插座可重复插拔次数≥750次；IDC端接次数≥200次1.1.4 配套面板1、 材料：面板材料为优质PC〔聚碳酸酯〕，防尘门材料为PP〔聚丙烯〕2、 塑料件阻燃等级：UL 94-V23、 产品特点：a) 面板规格为国际标准的86*86mm，外观为圆角造型b) 面板使用优质PC材料，光泽度好，耐冲击，抗老化c) 面板配有固定式透明防尘门，有效防止灰尘进入，防尘门采用PP材料，屡次折弯不易断d) 面板装配彩色模块后能够通过透明防尘门了解模块的颜色，以在工作区通过模块的颜色来区分不同网段e) 面板带有透明标签管理区域，方便端口信息管理f) 面板下部具有拆卸口，便于面框的拆卸，且不会损伤墙面1.2超5类线缆类1.2.1超5类4对UTP电缆1、 执行标准：ISO/IEC 11801、TIA/EIA 568C.2、YD/T10192、 产品构造：3、 产品特点：a) 电缆外护套为深蓝色，纸箱包装，每箱305米b) U/UTP构造 c) 电缆外护套采用PVC(聚氯乙烯)，绝缘层采用PE(聚乙烯)，导体采用优质无氧铜d) 电缆的阻燃性能符合YD/T1019规定4、 物理性能：a) 无机械或电气损伤的温度范围: 安装时: 0~+50℃；运行时:-20~+60℃b) 导体直流电阻≤9.5Ω/100mc) 直流电阻不平衡≤2.5%d) 绝缘电阻≥5000MΩ·kme) 线对对地电容不平衡≤330pF/100mf) 特性阻抗：100±15Ωg) 电缆最大外径≤6.3mm，护套厚度≥0.55mm5、 传输性能：频率(MHz)RLILNEXTPSNEXTACRFPSACRF时延1202.065.362.363.860.8 5704234.156.353.351.848.8552824.55.851.848.845.742.754710256.550.347.343.840.854516258.247.244.239.736.754320259.345.842.837.834.85422524.310.444.341.335.832.854131.2523.611.742.939.933.930.954062.521.51738.435.427.924.953910020.12235.33。
