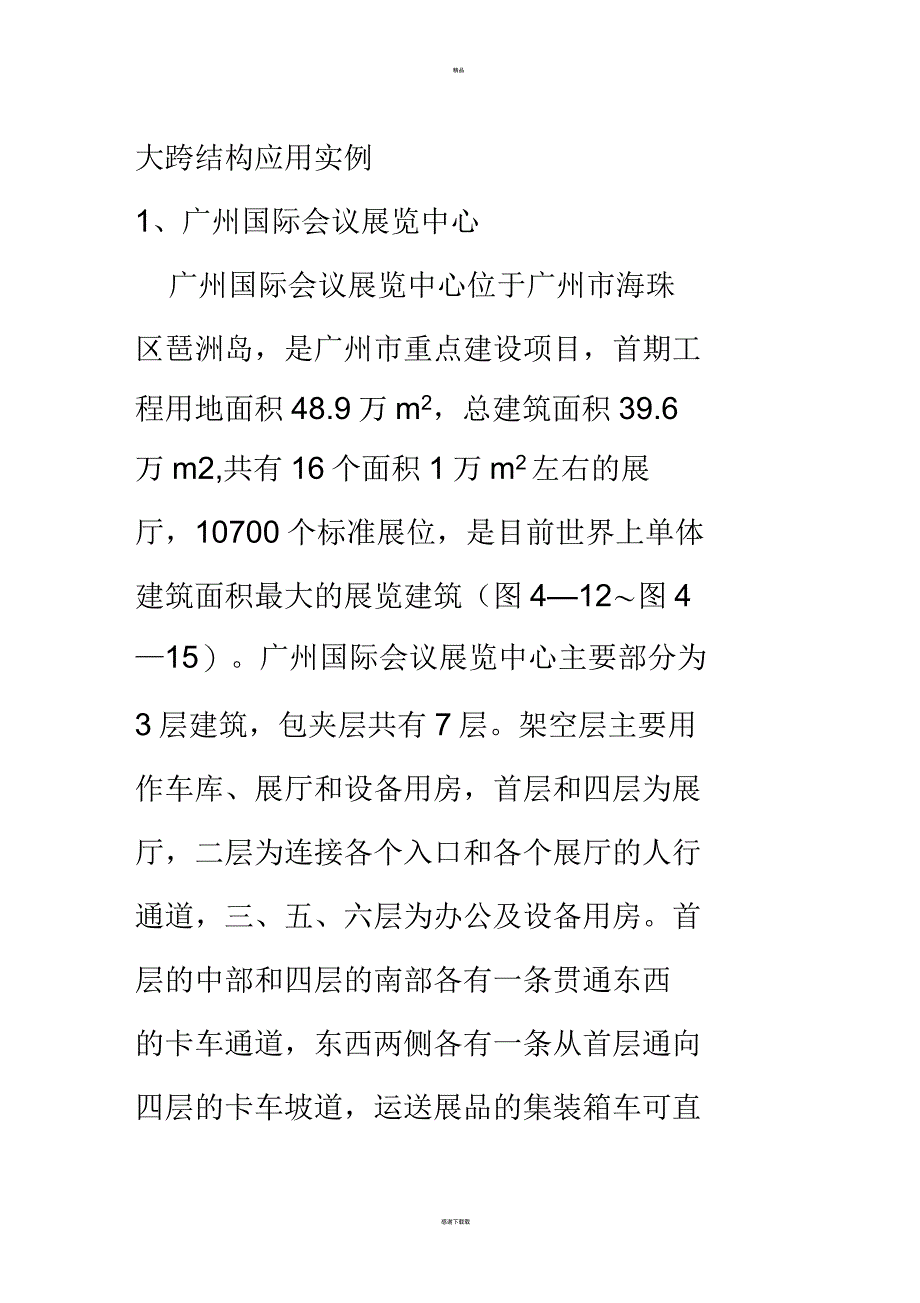

精品大跨结构应用实例1、广州国际会议展览中心广州国际会议展览中心位于广州市海珠区琶洲岛，是广州市重点建设项目，首期工程用地面积48.9万m2，总建筑面积39.6万m2,共有16个面积1万m2左右的展厅，10700个标准展位，是目前世界上单体建筑面积最大的展览建筑（图4—12〜图4—15）广州国际会议展览中心主要部分为3层建筑，包夹层共有7层架空层主要用作车库、展厅和设备用房，首层和四层为展厅，二层为连接各个入口和各个展厅的人行通道，三、五、六层为办公及设备用房首层的中部和四层的南部各有一条贯通东西的卡车通道，东西两侧各有一条从首层通向四层的卡车坡道，运送展品的集装箱车可直达各个展厅其技术特点如下：(1) 成功解决了超长混凝土结构不设温度缝的难题广州国际会议展览中心楼盖分为10个独立的单元，按建筑要求每个单元不可设缝，其长度和宽度都超过了规范关于温度区间长度的限值，最大单元的面积达90m义163.5m为解决这个问题采用平面应力计算方法和有限元三维计算方法对楼盖的应力进行了仔细的分析，通过设置后浇带来减少前期温度应力的影响，通过设置预应力梁和在温度应力较大的区域增加配筋的方法来控制和抵抗温度应力。
这一做法获得成功，2002年12月建成投入使用至今，主体结构未发现肉眼可见的裂缝2) 巧用预应力技术，降低大柱网重荷载的混凝土楼盖的造价广州国际会议展览中心四层展厅楼面荷载重达15kN/m2,柱网为30mX30m,整个展厅的平面尺寸达86mX126.6m该层综合采用了有粘结预应力梁（大跨度框架主梁）、无粘结预应力梁（一级次梁）及在梁中加直线预应力筋（二级次梁及其他需要部位）等多种预应力方式通过精心设计预应力和非预应力钢筋的比例及预应力张拉控制值，使有效预应力的分布尽量接近理想预应力分布，因而各种材料的性能得到充分的利用，达到了既安全又经济的目的，比外方提出的设计方案节省混凝土32912m3，节省预应力钢筋2100t，降低造价约3900万元（还未包括节省的普通钢筋的造价）3) 成功设计了国内最大跨度的新型钢结构——张弦桁架结构广州国际会议展览中心四层的5个无柱大展厅的屋盖采用预应力张弦桁架结构这是一种性能优越的新型大跨度钢结构，其截面的高度很大，因而比同样用钢量的其他钢结构具有更高的承载力，其上部受压，设计为三角形钢管桁架，有很好的稳定性，其下部受拉采用高强钢索，可以充分发挥钢材受拉性能好的优势。
围绕张弦桁架的设计对其强度、刚度、整体稳定性和拉索出平面的稳定进行仔细的分析，对预应力的取值及预应力的施加方法作了认真的考虑，对钢管桁架的相贯节点，索与撑杆的连接节点，桁架端部与预应力索连接的铸钢节点以及弯曲钢管的性能都作了专题研究精心的设计和研究使这一大跨度结构获得成功，并为这种新型结构的推广打好了基础，积累了经验张弦桁架每根重135t，用钢量为71kg/m24) 在国内首次将结构预警技术应用于建筑工程结构预警系统是利用传感器和计算机，在重要结构的某些部位安装传感器，测量结构的某些物理量——加速度、速度、位移、应力、应变等，将所测得的这些物理量传至计算机，计算机根据这些物理量推断出结构的工作状态同时，计算机还可根据测量的历史记录，推断出结构安全储备和结构的剩余使用寿命当结构的安全储备不足或结构的某些量发生不正常的变化时，系统发出警告，提醒人们对结构进行必要的维修加固或采取其他应急措施以避免结构发生灾难性破坏广州国际会议展览中心张弦桁架结构跨度达126.6m，为了保证其安全，尝试在上面安装结构预警系统该系统由硬件和软件两大部分组成硬件由三个加速度传感器A1、A2、A3及一个激光测距仪S组成，布置在桁架跨中和跨度的1/4和3/4处。
该系统的所有软件均自主开发，具有如下功能：①实时测取结构的前三个固有频率；②实时测取结构的位移和内力以及结构的安全状态；③定时将测量数据及主要分析结果存盘，形成结构工作的历史记录；④迅速查看结构的工作历史记录建筑结构预警系统在国内是首创，在国外也未见报导该系统的研发开创了建筑结构监控方面的一个新领域，对保障大跨度建筑、高层建筑等重大建筑的安全有极为重大的意义5) 推出一种新型的屋面结构体系广州国际会议展览中心二层展厅和珠江散步道的屋面面积近10万m2，不仅要求有很好的隔热、防水性能，而且要求有很好的装饰效果该屋面面积大，为双向弯曲的曲面而排水坡很小，排水路线很长，最长的达79m，因此防水设计的难度很大新设计的屋面结构体系由基层、面层和装饰层构成基层是压型钢板+聚氨酯发泡板十三元乙丙聚氨酯防水卷材组成的新型复合板，它本身便有承重、隔热和防水三重功能和传统的夹芯板相比，它拼装后的防水性能更好在它的上面再做一层3600咬合的压型钢板面层，保证了整个屋面滴水不漏在基层上面设计了一种滑动支座，可以让它上面长达138m无横向接缝的面层在温度变化时伸缩自如实践证明这种基层和面层构成的屋面体系施工方便，隔热效果好，防水可靠，可以推广应用到其他工程中。
装饰层是建筑造型特别需要的，通过一个特别的铝夹具固定在面层，这个特别的夹具不需穿破面层，而能承受装饰板传来的施工活荷载和风荷载6) 开发一种新的抓点式玻璃幕墙广州国际会议展览中心有近7万m2的玻璃幕墙，统一采用竖向预应力钢索承受玻璃自重，水平交叉预应力索承受风荷载的新型索结构体系；采用新型的有良好隔热效果的镀有低辐射膜的中空玻璃玻璃的抓点摒弃了常见的四爪抓点，创造了一种崭新的矩形抓点，这种抓点一样可以固定相邻的四块玻璃的角点，可以适应玻璃的变形，也便于安装和更换玻璃，而外形却十分简捷新颖通过有限元分析，并通过荷载试验，证明这种结点安全可靠7) 综合应用各种形式的钢结构，满足现代建筑的造型要求①采用两根双箱形截面的连续钢拱结构+三角形断面的连续立体钢管桁架结构，构成会展中心标致性的构筑物——中央车站罩篷；②采用腹板上开椭圆孔的H型钢曲梁结构，构成极具韵律感的卡车通道罩篷；③采用立体钢管桁架+钢管摆柱，构成高大宽敞而轻巧美观的珠江散步道屋盖和幕墙承重体系；④采用不带剪刀撑的钢管柱列+镂空的水平钢梁及支撑，勾画出会展中心“飘”的外柱廊；⑤围绕设计开展专项研究，取得一批成果广州国际会议展览中心面积大、跨度大、荷载大，特别是屋盖结构的张弦桁架跨度为国内之最。
结构设计难度也较大，为了保证结构安全及设计合理、可靠，设计单位与华南理工大学、广州大学、同济大学等单位合作，对一些新技术问题及设计难点问题进行了专门的研究，其中包括：①张弦桁架性能的研究；②空间结构大型铸钢节点的研究；③弯曲钢管性能的研究；④大直径钢管双K形相贯节点的研究；⑤带摇摆柱的钢管桁架屋盖结构抗震性能研究；⑥结构预警系统的研究这些研究包括结构计算分析及模型或实体试验，在各方共同努力下，取得了一批有实际意义的研究成果，并应用于本工程的设计中，不但保证和提高了本工程的设计质量和设计水平，而且对提高我国建筑结构设计水平做出了较大的贡献2、广州新白云机场GAMECO10号机库(1) 工程概况：本工程由维修机库、喷漆机库、航材库和与之配套的附楼组合而成，其中机库大厅长350m，进深100m，分为跨度100m＋150m的飞机维修区和跨度100m的喷漆区，屋盖下弦标高29m、局部18m机库屋面最大标高为44m，三连续圆弧拱形屋面和前檐弧形外挑勾勒出优美的建筑轮廓(如下图所示)该工程机库部分为大跨度建筑，结构特点是高大空旷，屋盖呈三边支撑受力状态，柱顶标高29m，最大无柱空间的平面尺寸250mX80m。
沿大门一侧350m完全开敞，除角柱外仅布置两根边柱，屋盖自由边长度为100m+150m+100m该机库的另一结构特点是有多种移动维修设备悬挂在屋盖下弦，同时350m长机库大门完全悬挂于屋盖自由边，其悬挂荷载之大为国内机库之首因此本机库屋盖结构受力状态复杂，对变形控制要求高，结构方案选择须充分考虑结构的受力特性，在满足结构强度、刚度和稳定性的同时，还需满足悬挂设备工作运行和350m长的悬挂大门稳定的要求场区的抗震设防烈度为6度，机库大厅的安全等级为一级抗震设防类别为乙类建筑，结构抗震设计构造措施按7度机库的南、北、西三面均设有附楼，作为机库的配套设施及辅助用房；机库大厅内部由于生产工艺的需要在大厅尾部设钢筋混凝土平台附楼及平台为框架结构，层数为二至五层不等（局部六层），主要柱网为8mX8m及8mX12.5m根据生产性质、建筑立面需要及结构合理伸缩缝间距，以伸缩缝分成10个结构单元2) 设计、技术特点①屋盖结构该机库屋盖采用多级桁架结构体系，桁架沿纵、横向分级设置，由多层主、次桁架形成空间受力体系各级桁架按受力状态选择其高度和腹杆布置形式，并在不等高的各级桁架上、下弦平面中分别设置水平支撑构件。
多级桁架结构体系受力关系明确、满足变形要求，构造简洁、加工安装方便，且空间杆件少，便于喷漆区屋盖结构中大截面通风管道的穿行布置另外在主桁架体系之上还设计了屋面支撑系统，以满足建筑立面设计要求.桁架结构体系中水平支撑系统的设计十分重要大跨度机库建筑总高一般都超过40m，水平风荷载及地震作用对结构都会产生很大的影响由于机库特殊功能要求，大门一侧全开敞，整个建筑的抗侧力构件布置极不均匀，因此要求屋盖结构有良好的整体刚度，能够合理、有效地传递和分配水平力该机库前部大门一侧沿350m长共布置了4根受力柱，后部结合机头、机尾库位置的限制，布置了两列共32根受力柱，柱距从8〜45m不等在屋盖结构体系中，由于主、次各级桁架跨度及承受的竖向荷载差异很大，因此各级桁架设计高度相差也很大，形成了多层上、下弦平面，设计中在各桁架上、下弦平面和高、低弦层相邻的斜平面内，分别设置了水平支撑构件，并将拱形屋面系统最低区域的水平支撑与桁架相连接，加强了屋盖结构的侧向刚度和整体稳定，以保证水平力的有效传递同时，为配合建筑师的设计创作，在主桁架体系之上另设计了一套建筑屋面支撑系统，包括钢柱、梁、檩条及钢柱的垂直支撑和沿弧形屋面布置的水平支撑，构建成稳定的3跨连续圆弧拱形屋面；在大门上方还设计了檐口桁架，使檐口呈弧形外挑，勾勒出优美的建筑轮廓，充分满足了建筑立面设计的要求。
大门是机库结构设计的特色之一，除应满足飞机进出空间要求之外，大门还是整个建筑外围护结构的一部分该机库大门开启长度350m，最大开启高度25.5m设计选用了在国内民用大跨度机库中未使用过的悬挂上叠式膜材料大门共17扇门，每扇门最大宽度20.784m悬挂式大门的优点是轻巧、美观，无需门库大门可同时完全开启，相邻门扇可对接，减少门占地，可充分利用建筑面积此外，悬挂式大门使各区段门高可依据大型飞机进出安全高度而设定，在满足使用要求的前提下可控制门高，节约能源，又避免了传统推拉门上部设置小门的做法，简化施工，方。
