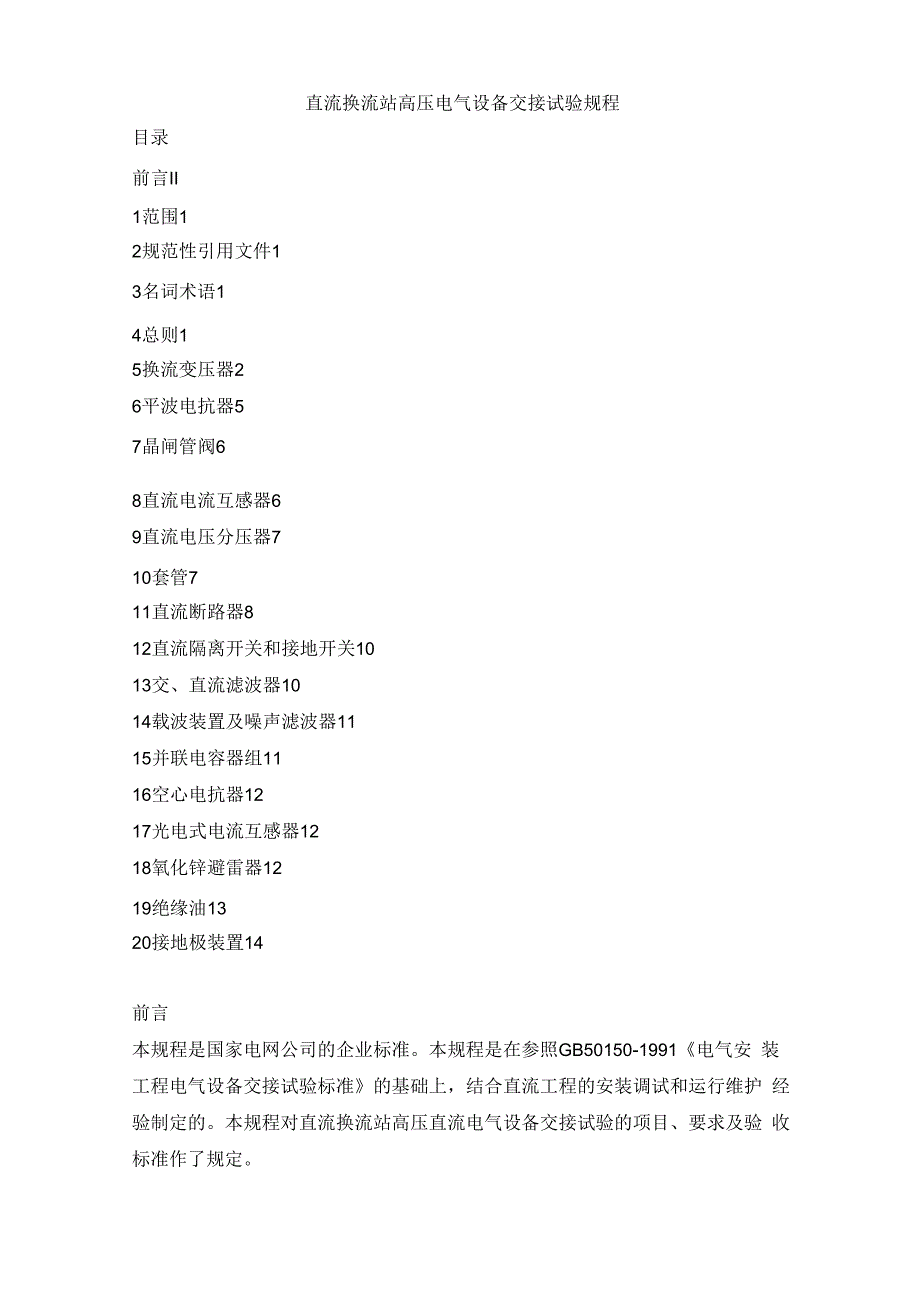

直流换流站高压电气设备交接试验规程目录前言II1范围12规范性引用文件13名词术语14总则15换流变压器26平波电抗器57晶闸管阀68直流电流互感器69直流电压分压器710套管711直流断路器812直流隔离开关和接地开关1013交、直流滤波器1014载波装置及噪声滤波器1115并联电容器组1116空心电抗器1217光电式电流互感器1218氧化锌避雷器1219绝缘油1320接地极装置14前言本规程是国家电网公司的企业标准本规程是在参照GB50150-1991《电气安 装工程电气设备交接试验标准》的基础上，结合直流工程的安装调试和运行维护 经验制定的本规程对直流换流站高压直流电气设备交接试验的项目、要求及验 收标准作了规定本规程主要起草单位：湖北省电力试验研究院、国家电网公司工程建设部本规程主要起草人：袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等本规程由国家电网公司提出、归口并解释直流换流站高压直流电气设备交接试验规程1范围本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准 本规程适用于士500kV换流站新安装的高压直流电气设备，它包括从换流变压器 到直流场的所有高压电气设备，以及接地极装置、电容器组和交流滤波器。
2规范性引用文件下列文件中的条款通过在本规程的引用而成为本规程的条款凡是注日期的引用 文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程， 然而，鼓励使用本规程的各方探讨使用这些文件的最新版本GB261—1983石油产品闪点测定法GB/T507—2002绝缘油击穿电压测定法GB510—1983石油产品凝点测定法GB511—1988石油产品和添加剂机械杂质测定法GB1094.3—2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间 隙GB5654—1985液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率 的测量GB/T6541—1986石油产品油对水界面张力测定法（圆环法）GB/T7252—2001变压器油中溶解气体分析和判断导则GB/T7598—1987运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T7599—1987运行中变压器油、汽轮机油酸值测定法（BTB法）GB50150—1991 电气装置安装工程电气设备交接试验标准GB/T13498—1992高压直流输电术语3名词术语GB/T13498—1992中确定的术语和定义适用于本规程4总则进行绝缘试验时，除制造厂装配的成套设备外，宜将连接在一起的各种设备分离 开来单独试验。
同一试验标准的设备可以连在一起试验为便于现场试验工作， 已有出厂试验记录的同一电压等级不同试验标准的电气设备，在单独试验有困难 时，也可以连在一起进行试验，试验标准应采用连接的各种设备中的最低标准 交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，应为60s 当电气设备的额定电压与实际使用的系统标称电压不同时，应按设备额定电压或 设备技术条件的规定进行试验油浸式换流变压器、平波电抗器的绝缘试验应在热油循环后静置一定时间，待气 泡消除后方可进行静置时间按产品要求，当制造厂无规定时，一般须静＞72h 以上在进行与温度及湿度有关的各种试验时，应同时测量被试物温度和周围环境的温 度及湿度绝缘试验应在良好天气且被试物温度及仪器周围环境温度不低于 5°C、空气相对湿度不高于80%的条件下进行试验时，应注意环境温度的影响，对油浸式换流变压器、平波电抗器，应以上层 油温作为测试温度本规程中使用的常温为10C〜40C本规程中所列的绝缘电阻测量，应使用60s的绝缘电阻值；吸收比的测量应使 用60s与15s绝缘电阻值的比值；极化指数应为600s与60s的绝缘电阻值的比 值测量绝缘电阻时，采用绝缘电阻表的电压等级，在本规程未作特殊规定时，应按 下列规定执行：——100V以下的电气设备或回路，采用250V绝缘电阻表；——100V〜500V的电气设备或回路，采用500V绝缘电阻表；——500V〜3000V的电气设备或回路，采用1000V绝缘电阻表；——3000V〜10000V的电气设备或回路，采用2500V绝缘电阻表；——10000V及以上的电气设备或回路，采用2500V或5000V绝缘电阻表。
进行电气绝缘的测量和试验时，当只有个别项目达不到本规程的规定时，应根据 全面的试验记录进行综合判断，经综合判断认为可以投入运行者，可以投入运行5 换流变压器5.1交接试验项目换流变压器的交接试验，应包括下列项目，具体要求见5.2a） 绕组连同套管的直流电阻测量；b） 电压比检查；c） 引出线的极性检查；d） 绕组连同套管的绝缘电阻、吸收比或极化指数测量；测量；e）绕组连同套管的介质损耗因数tanf） 绕组连同套管的直流泄漏电流测量；g） 长时感应耐压及局部放电测量；h） 铁芯及夹件的绝缘电阻测量；1）非纯瓷套管的试验；j） 绝缘油试验；k） 有载分接开关的检查和试验；l） 额定电压下的冲击合闸试验；m） 相位检查；n） 噪声测量；o） 箱壳表面温度分布测量；p） 绕组频率响应特性测量；q） 油箱密封试验注：交接时，还应提交换流变压器及非纯瓷套管的出厂试验记录5.2试验要求及标准5.2.1绕组连同套管的直流电阻测量测量绕组连同套管的直流电阻，应符合下列规定：——测量应在所有分接位置上进行；——各相测得值的相互差值应小于平均值的2%；——与同温度下产品出厂实测数值比较，变化不应大于2%；——当测量时的温度与产品出厂试验时的温度不同时，可按下式换算到同一温度进行比较：R2 = R1 (T + t2) / (T + t1) (1)式中：t1——测量时的温度，°c；t2——产品出厂试验时的温度，C；；QR1——实测电阻值，；QR2——换算到产品出厂试验温度时的电阻值，T——计算用常数，铜导线取235,铝导线取225。
5.2.2电压比检查检查所有分接位置的电压比，与制造厂铭牌数据相比应无明显差别，且应符合电压比的规律；其电压比的允许误差在额定分接位置时为±0.5%5.2.3极性检查检查引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符5.2.4绝缘电阻、吸收比或极化指数测量测量绕组连同套管的绝缘电阻、吸收比或极化指数，应符合下列规定：——绝缘电阻值不应低于产品出厂试验值的70%——当测量时的温度与产品出厂试验时的温度不同时，可按下式换算到同一温度进行比较：R2 = R1x (2)式中：t1——测量时的温度，c；t2——产品出厂试验时的温度，C；；QR1——实测绝缘电阻值，QR2——换算到产品出厂试验温度时的绝缘电阻值，——吸收比、极化指数与产品出厂值相比应无明显差别——在常温下，吸收比一般不小于1.3,或者极化指数一般不小于1.55.2.5测量8绕组连同套管的介质损耗因数tan，应符合下列规定：8测量绕组连同套管的介质损耗因数tan值不应大于产品出厂试验值的130%； 8 ——测得的tan——当测量时的温度与产品出厂试验时的温度不同时，可按下式换算到同一温度进行比较：28 tan 1x8= tan (3) 式中：t1——测量时的温度，°c；t2——产品出厂试验时的温度，C；tan61 实测介质损耗因数；tan62——换算到产品出厂试验温度时的介质损耗因数。
5.2.6绕组连同套管的直流泄漏电流测量试验电压标准应符合表1的规定当施加试验电压达60s时，在高压端读取泄 漏电流泄漏电流值与出厂试验值比较应无明显变化表1直流泄漏试验电压标准绕组额定电压kV63 〜330 500试验电压kV 40 60注：分级绝缘变压器仍按被试绕组电压等级的标准5.2.7长时感应耐压及局部放电测量换流变压器新安装后，应进行绕组连同套管的长时感应耐压及局部放电测量试 验应符合下列规定：——试验电压值及施加试验电压的时间顺序按GB1094.3—2003规定进行；——局部放电量符合下述规定或产品技术条件的规定：测量电压在1.3Um/3下，时间为60min,视在放电量应不大于300pC，或测量 电压在1.5Um/3下，时间为60min，视在放电量应不大于500pC，而且在整个 测量过程中，放电量应无增长趋势；——测量电压的选择，按合同规定注：Um为设备的最高运行电压有效值5.2.8铁芯及夹件的绝缘电阻测量测量铁芯及夹件的绝缘电阻，应符合下列规定：采用2500V绝缘电阻表测量，持续时间为60s，应无闪络及击穿现象;绝缘电阻值与出厂试验值比较，无明显降低5.2.9非纯瓷套管的试验非纯瓷套管的试验，应按第10章“套管”的规定进行。
5.2.10绝缘油试验绝缘油试验，应符合下列规定：a） 绝缘油试验类别应符合本规程19.1.2中表3的规定；试验项目及标准应符合 本规程19.1.1中表2的规定b） 油中溶解气体的色谱分析，应符合下列规定：在升压或冲击合闸前、冲击合闸后4h、热运行试验后，以及额定电压下运行24h 后，各进行一次变压器本体油箱中绝缘油的油中溶解气体的色谱分析氢气、乙 炔、总烃含量应符合GB/T7252-2001的规定，且无明显增长c） 油中含水量，不应大于10mg/Ld） 油中含气量的测量，应在绝缘试验或第一次升压前取样测量，其值不应大于 1%m的颗粒数不应多于2000个e）油中颗粒数检测，100mL油中大于25.2.11有载分接开关的检查和试验有载分接开关的检查和试验，应符合下列规定：——变压器不带电，在100%额定操作电压下操作10个循环，在全部切换过程 中，应无开路现象，电气和机械限位动作正确且符合产品要求；在85%额定操 作电压下操作1个循环，在全过程的切换中应可靠动作——变压器带电，在额定空载电压下操作1个循环，按产品技术条件的规定检查 分接开关的调压情况及电压变化范围和规律，与产品出厂数据相比，应无明显差 别。
——绝缘油注入切换开关油箱前，其电气强度应符合本规程表2的规定5.2.12冲击合闸试验在额定电压下对变压器进行冲击合闸，应进行5次，每次间隔5min，无异常现 象；冲击合闸应在变压器网侧进行5.2.13相位检查检查变压器的相位，必须与电网相位一致5.2.14噪声测量必要时进行应在额定电压及额定频率下进行，各相间相互比较，判断有无异常5.2.15油箱表面温度分布测量必要时进行应在额定运行条件下测量，局部热点温升不应超过80K或符合产 品技术条件规定5.2.16绕组频率响应特性测量变压器新安装后，应进行绕组的频率响应特性测量5.2.17油箱密封试验变压器组件安装完毕后，在储油柜油面上施加0.035MPa压力，维持时间不少于12h，应无渗漏油现象6平波电抗器6.1试验项目平波电抗器的交接试验，应包括下列项目，具体要求见6.2a） 绕组连同套管的直流电阻测量；b） 电感测量；c） 绕组连同套管的绝缘电阻、吸收比或极化指数测量；测量；d）绕组连同套管的介质损耗因数tane） 绕组连同套管的直流泄漏电流测量；f） 铁芯及夹件的绝缘电阻测量；g） 绝缘油试验；h） 非纯瓷套管的试验；i） 噪声测量；j） 箱壳的振动测量；k） 表面温度分布测量；。
