电子管功能强弱的测试方法

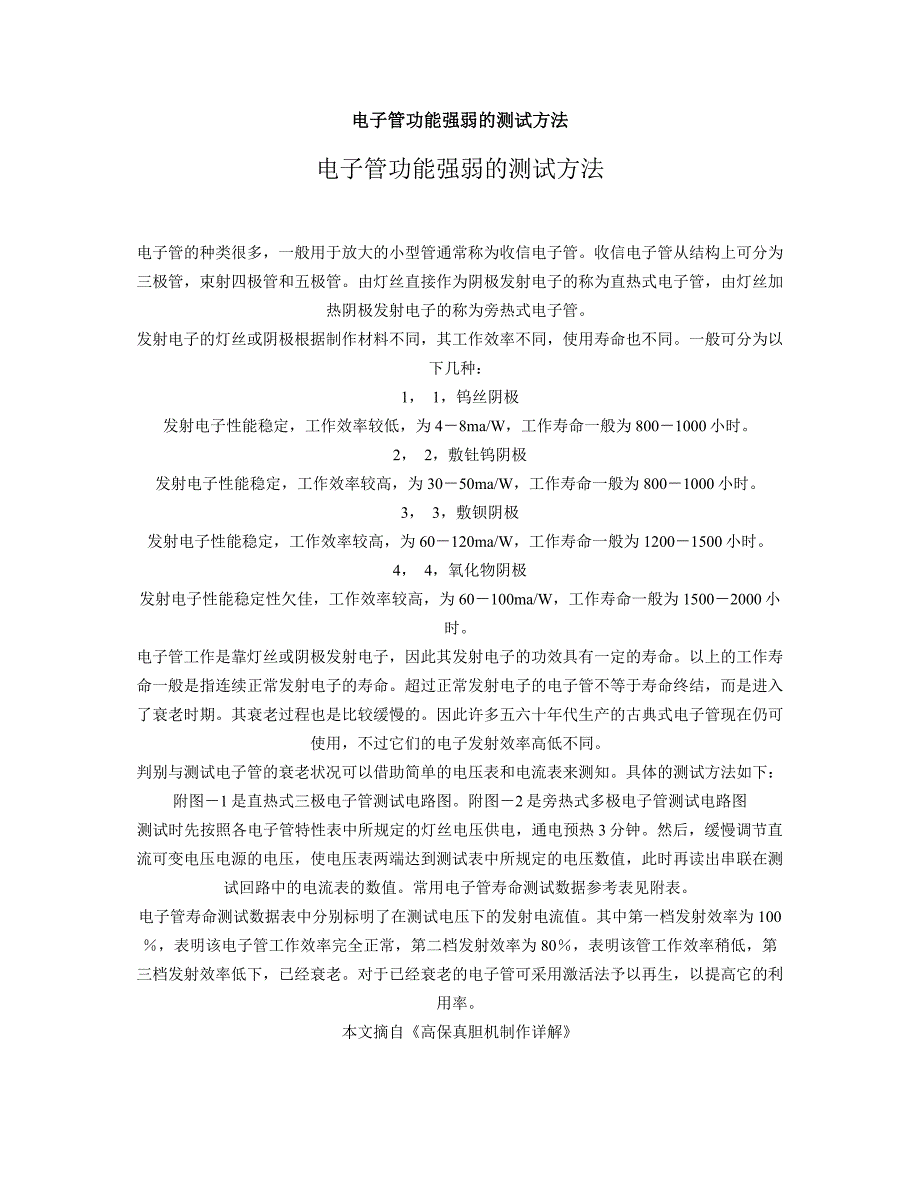

电子管功能强弱的测试方法电子管功能强弱的测试方法电子管功能强弱的测试方法电子管的种类很多，一般用于放大的小型管通常称为收信电子管收信电子管从结构上可分为三极管，束射四极管和五极管由灯丝直接作为阴极发射电子的称为直热式电子管，由灯丝加热阴极发射电子的称为旁热式电子管发射电子的灯丝或阴极根据制作材料不同，其工作效率不同，使用寿命也不同一般可分为以下几种：1， 1，钨丝阴极发射电子性能稳定，工作效率较低，为 4－8ma/W，工作寿命一般为 800－1000 小时2， 2，敷钍钨阴极发射电子性能稳定，工作效率较高，为 30－50ma/W，工作寿命一般为 800－1000 小时3， 3，敷钡阴极发射电子性能稳定，工作效率较高，为 60－120ma/W，工作寿命一般为 1200－1500 小时4， 4，氧化物阴极发射电子性能稳定性欠佳，工作效率较高，为 60－100ma/W，工作寿命一般为 1500－2000 小时电子管工作是靠灯丝或阴极发射电子，因此其发射电子的功效具有一定的寿命以上的工作寿命一般是指连续正常发射电子的寿命超过正常发射电子的电子管不等于寿命终结，而是进入了衰老时期其衰老过程也是比较缓慢的。

因此许多五六十年代生产的古典式电子管现在仍可使用，不过它们的电子发射效率高低不同判别与测试电子管的衰老状况可以借助简单的电压表和电流表来测知具体的测试方法如下：附图－1 是直热式三极电子管测试电路图附图－2 是旁热式多极电子管测试电路图测试时先按照各电子管特性表中所规定的灯丝电压供电，通电预热 3 分钟然后，缓慢调节直流可变电压电源的电压，使电压表两端达到测试表中所规定的电压数值，此时再读出串联在测试回路中的电流表的数值常用电子管寿命测试数据参考表见附表电子管寿命测试数据表中分别标明了在测试电压下的发射电流值其中第一档发射效率为100％，表明该电子管工作效率完全正常，第二档发射效率为 80％，表明该管工作效率稍低，第三档发射效率低下，已经衰老对于已经衰老的电子管可采用激活法予以再生，以提高它的利用率本文摘自《高保真胆机制作详解》附表常用电子管寿命测试数据参考表发射电流（ma）电子管型号测试电压(V)100%80%50%300B2090-12070-10545-602A32095-12075-10040-606P1/6AQ51060-8040-6030-356P14/EL841080-10065-8540-506P6/6V62080-11065-9540-556AS7/6N5P10120-150100-13060-756CA7/EL3415130-175100-15065-856P3P/6L620105-13090-11555-65KT6620115-125100-11560-65KT88/655020200-240150-200100-120FU46/614620140-160100-12070-80350B20130-175100-16065-85FU7/8073080-10065-8540-50211/8453590-12070-11045-60附件附件测试电路测试电路.－－1vsd.jpg (39.76 KB) 2008-12-26 23:52 本帖最近评分记录 海河 经验 +8 辛苦了！ 2008-12-27 10:01 。
