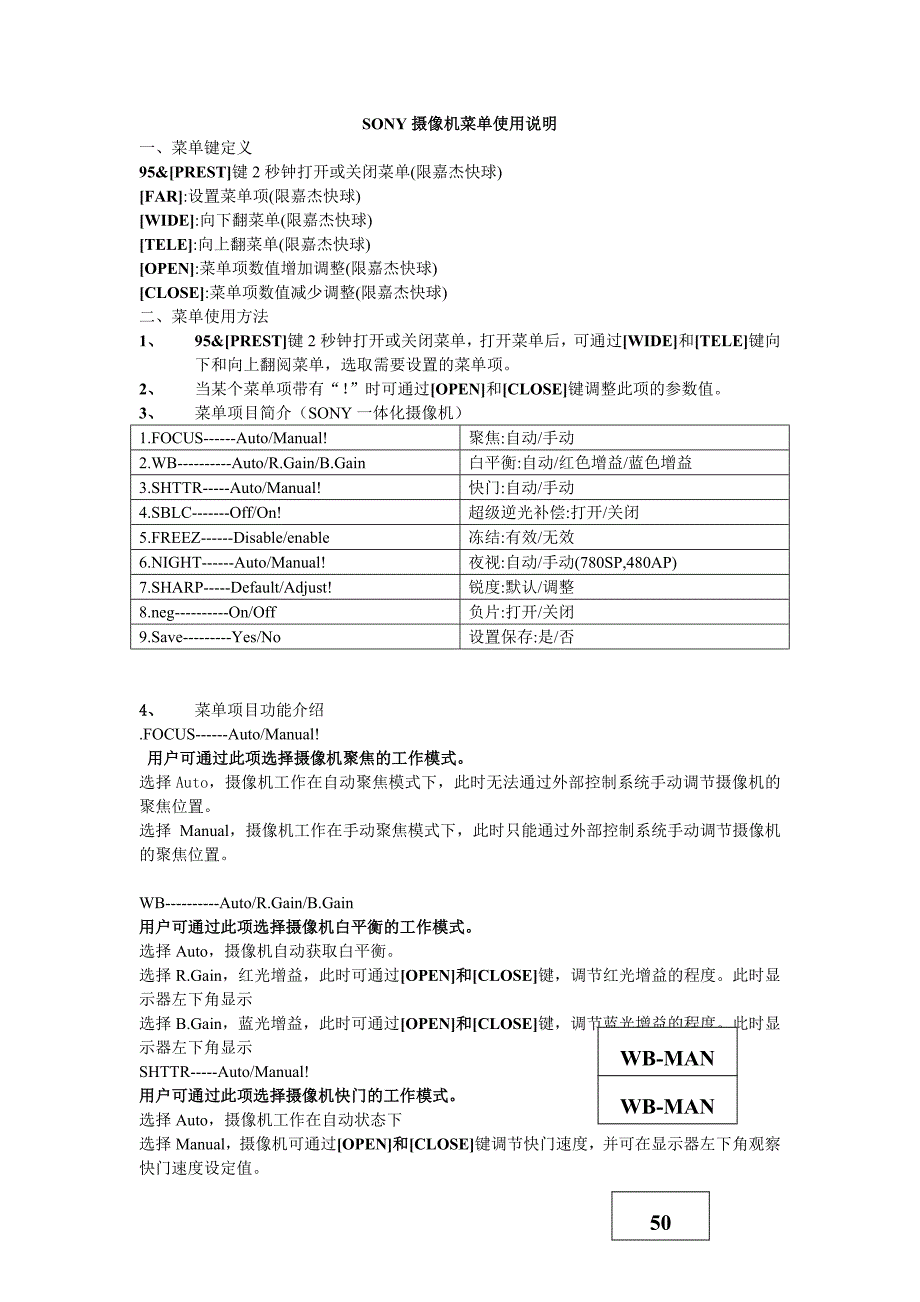

SONY 摄像机菜单使用说明一、菜单键定义95&[PREST]键 2 秒钟打开或关闭菜单 (限嘉杰快球)[FAR]:设置菜单项(限嘉杰快球)[WIDE]:向下翻菜单(限嘉杰快球)[TELE]:向上翻菜单 (限嘉杰快球 )[OPEN]:菜单项数值增加调整( 限嘉杰快球)[CLOSE]:菜单项数值减少调整(限嘉杰快球)二、菜单使用方法1、 95&[PREST]键 2 秒钟打开或关闭菜单，打开菜单后，可通过[WIDE] 和[TELE] 键向下和向上翻阅菜单，选取需要设置的菜单项2、 当某个菜单项带有“！”时可通过[OPEN]和[CLOSE]键调整此项的参数值3、 菜单项目简介（SONY 一体化摄像机）1.FOCUS------Auto/Manual! 聚焦:自动/手动2.WB----------Auto/R.Gain/B.Gain 白平衡:自动/红色增益/蓝色增益3.SHTTR-----Auto/Manual! 快门:自动/手动4.SBLC-------Off/On! 超级逆光补偿:打开/关闭5.FREEZ------Disable/enable 冻结:有效/无效6.NIGHT------Auto/Manual! 夜视:自动/手动(780SP,480AP)7.SHARP-----Default/Adjust! 锐度:默认/调整8.neg----------On/Off 负片:打开/关闭9.Save---------Yes/No 设置保存:是/否4、 菜单项目功能介绍.FOCUS------Auto/Manual!用户可通过此项选择摄像机聚焦的工作模式。
选择 Auto，摄像机工作在自动聚焦模式下，此时无法通过外部控制系统手动调节摄像机的聚焦位置选择 Manual，摄像机工作在手动聚焦模式下，此时只能通过外部控制系统手动调节摄像机的聚焦位置WB----------Auto/R.Gain/B.Gain用户可通过此项选择摄像机白平衡的工作模式选择 Auto，摄像机自动获取白平衡选择 R.Gain，红光增益，此时可通过[OPEN]和[CLOSE]键，调节红光增益的程度此时显示器左下角显示 选择 B.Gain，蓝光增益，此时可通过[OPEN]和[CLOSE]键，调节蓝光增益的程度此时显示器左下角显示 SHTTR-----Auto/Manual!用户可通过此项选择摄像机快门的工作模式选择 Auto，摄像机工作在自动状态下选择 Manual，摄像机可通过[OPEN] 和[CLOSE] 键调节快门速度，并可在显示器左下角观察快门速度设定值WB-MANWB-MAN50J默认值：NTSC：1/60secPAL： 1/50secSBLC-------Off/On!逆光补偿功能选择 Off，逆光补偿关选择 ON，逆光补偿开，此功能使得即使在强背景光下,图像暗区的细节也能得到很好的再现。
此时可通过[OPEN]和[CLOSE]键调节逆光补偿的数值，并可通过显示器右下角观察快门速度设定值SHARP-----Default/Adjust!锐度调节选择 Default，摄像机锐度为默认值.选择 Adjust，摄像机锐度可通过 [OPEN]和[CLOSE] 键调节设定值此时显示器左上方显示 neg----------On/Off正负片选择 Off，负片关选择 on，负片开，此时显示器显示 Save---------Yes/No摄像机设置存储选择 YES,摄像机将保存所修改的设定值,当摄像机掉电再次上电后摄相机将按修改后的参数工作.选择 NO,摄像机将不保存所修改的设定值,当摄像机掉电再次上电后摄相机将不按修改后的参数工作.常见问题分析表问题现象 可能原因 对 策电源损坏 更换工程线路故障 排除加电后无自检、无 图像电源线接错 更正视频线路接错 改正视频线路接触不良 排除自检动作正常但无 图像摄像机损坏 更换控制信号线接错 更正球机地址未设对 重新设置正确的球机编号波特率未设对 重新设定波特率自检成功，不能控制协议不对 改正视频线路接触不良 排除图像不稳定电源功率不够 更换电源功率不够，造成丢码 更换电源球失控，运转不停自检不正常 重新上电— +NEG.ARTJ主机操作有误 重新上电控制系统出现故障 更换J。
