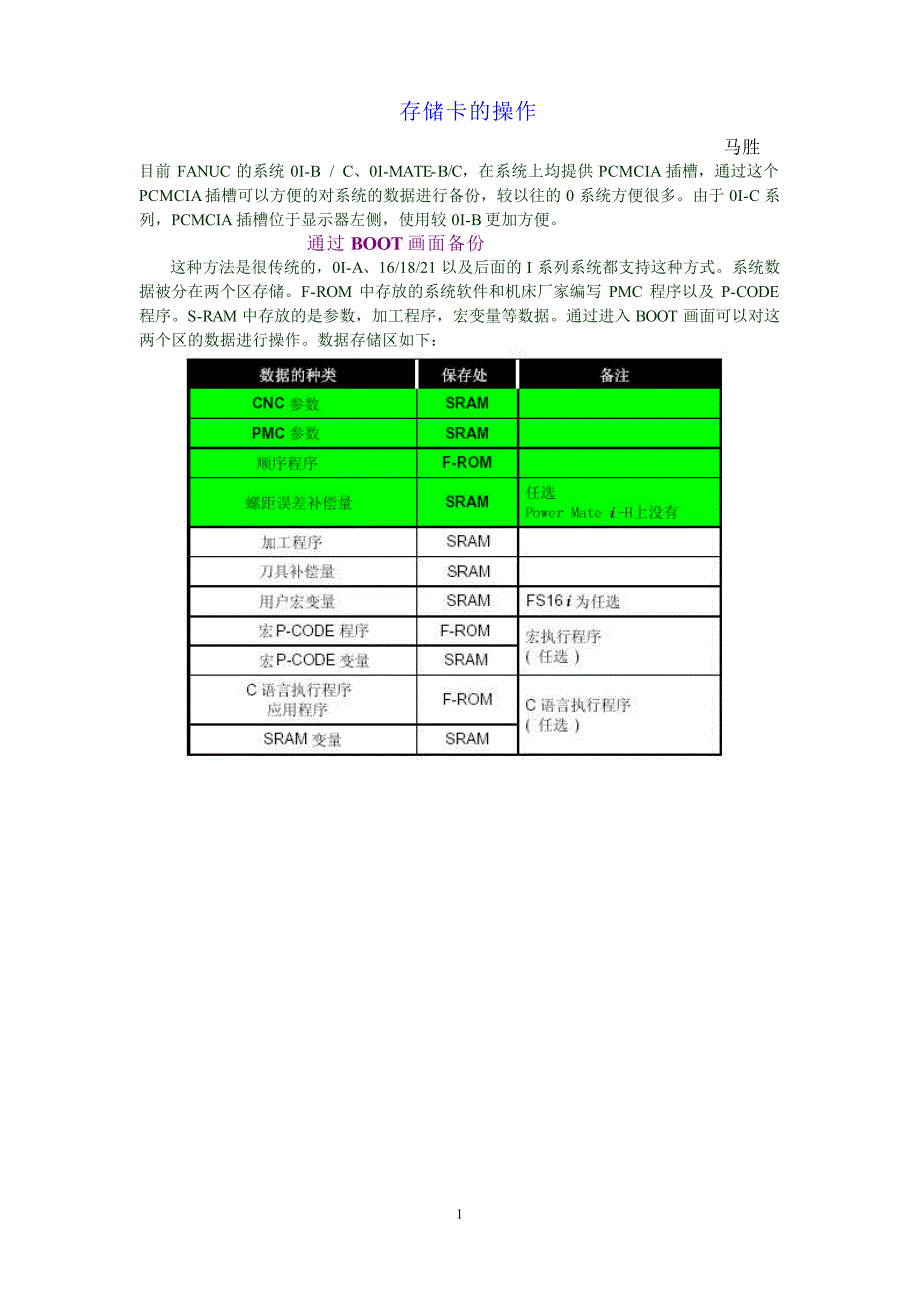

1存储卡的操作 马胜 目前 FANUC 的系统 0I- B / C、0I- MATE- B/C，在系统上均提供 PCMCIA 插槽，通过这个 PCMCIA插槽可以方便的对系统的数据进行备份，较以往的 0 系统方便很多由于 0I- C 系 列，PCMCIA 插槽位于显示器左侧，使用较 0I- B更加方便 通过 BOOT 画面备份 这种方法是很传统的，0I- A、16/18/21 以及后面的 I 系列系统都支持这种方式系统数 据被分在两个区存储F- ROM 中存放的系统软件和机床厂家编写 PMC 程序以及 P- CODE 程序S- RAM 中存放的是参数，加工程序，宏变量等数据通过进入 BOOT 画面可以对这 两个区的数据进行操作数据存储区如下： 23备份 PMC时选择第四项 “ SYSTEM DATA SAVE ” ,在选择该项目下的“PMC- RA”或 “PMC- SB”即可 （ 注 ：通过这种方法备份数据，备份的是系统数据的整体，下次恢复或调试 其他相同机床时，可以迅速的完成但是数据为机器码且为打包形式，不能在 计算机上打开 ） 4使用 M- CARD 分别备份系统数据（默认命名） 1）首先要将 20#参数设定为 4 表示通过 M- CARD 进行数据交换 2）要在编辑方式下选择要传输的相关数据的画面（以参数为例） 按下软健右侧的[OPR](操作)，对数据进行操作。
按下右侧的扩展建 [? ] [READ]表示从 M- CARD 读取数据，[PUNCH]表示把数据备份到 M- CARD [ALL]表示备份全部参数，[NON- 0]表示仅备份非零的参数 执行即可看到[EXECUTE]闪烁，参数保存到 M- CAID 中 通过这种方式备份数据，备份的数据以默认的名字存于 M- CARD 中如备份的 系统参数器默认的名字为 “ CNCPARAM” （注： 把 100#3 NCR 设定为 1 可让传出的参数紧凑排列 ） (从 M- CARD 输入参数时选择[READ]) 使用这种方法再次备份其他机床相同类型的参数时，之前备份的同类型的数据 将被覆盖 5使用 M- CARD 分别备份系统数据（自定义名称） 若要给备份的数据起自定义的名称，则可以通过[ALL IO]画面进行 按下 MDI 面板上[SYSTEM]键，然后按下显示器下面软键的扩展键[? ]数次出现如下画面 按下[操作] 键，出现可备份的数据类型，以备份参数为例： 按下[参数]键 6按下[操作] 键，出现可备份的操作类型 [F READ] 为在读取参数时按文件名读取 M- CARD 中的数据 [N READ] 为在读取参数时按文件号读取 M- CARD 中的数据 [PUNCH] 传出参数 [DELETE] 删除 M- CARD 中数据 在向 M- CARD 中备份数据时选择[PUNCH]，按下该键出现如下画面 输入要传出的参数的名字例如[HDPRA]， 按下[F 名称]即可给传出的数据定义名 称，执行即可。
7通过这种方法备份参数可以给参数起自定义的名字，这样也可以备份不同机床 的多个数据对于备份系统其他数据也是相同 在程序画面备份系统的全部程序时输入 O- 9999，依次按下[PUNCH ]，[EXEC] 可以把全部程序传出到 M- CARD 中 （默认文件名 PROGRAM.ALL）设置3201#6 NPE可以把备份的全部程序一次性输入到系统中 （如后图所示） 8在此画面选择 10号文件 PROGRAM.ALL 程序号处输入 0- 9999可把程序一次 性全部传入系统中 也可给传出的程序自定义名称 同样是在 ALL IO 画面选择 PROGRAM 选择 PUNCH 输入要定义的文件名 如： 18IPROG 然后按下 [F 名称] 输入要传出的程序范围 如： 0，9999（表示全部程序）然后 按下[O 设定] 按下[EXEC]执行即可 9使用 M- CARD 备份梯形图 按下 MDI 面板上[SYSTEM]，依次按下软建上[PMC]，[? ]，[I/O] 在 DEVIECE 一栏选择[M- CARD] 使用存储卡备份梯形图时, DEVICE 处设置为 M- CARD FUNCTION 处设置为 WRITE(当从 M- CARD- - ?CNC 时设置为 READ) DATAKIND 处设置为 LADDER 时仅备份梯形图也可选择备份梯形图参数 FILE NO.为梯形图的名字（默认为上述名字）也可自定义名字输入@XX (XX 为自定义名子，当时用小键盘没有@符号时，可用#代替) 注意备份梯形图后 DEVICE 处设置为 F- ROM 把传入的梯形存入到系统 F- ROM 中 102 使用存储卡进行 DNC 加工 1 ）首先将参数#20 设定为 4（外部 PCMCIA 卡，DATASERVER 设置为 5） 将 138#7 设定为 1 2 ）选择 DNC 方式，按下 MDI 面板上[PROGRAM]键，然后按软键的扩展键找 到此画面 选择[DNC- CD]出现如下画面（画面中内容为存储卡中内容） 选择想要执行的 DNC 文件 （如选择 0004 号文件的 O0001 程序进行操作） 输入 4，按下右下脚[DNC- ST] 11此时 DNC 文件名变成 O0001，即以选择了相关的 DNC 文件。
按下循环启动即可使用 M- CARD 中的 O0001 程序进行 DNC 加工。
