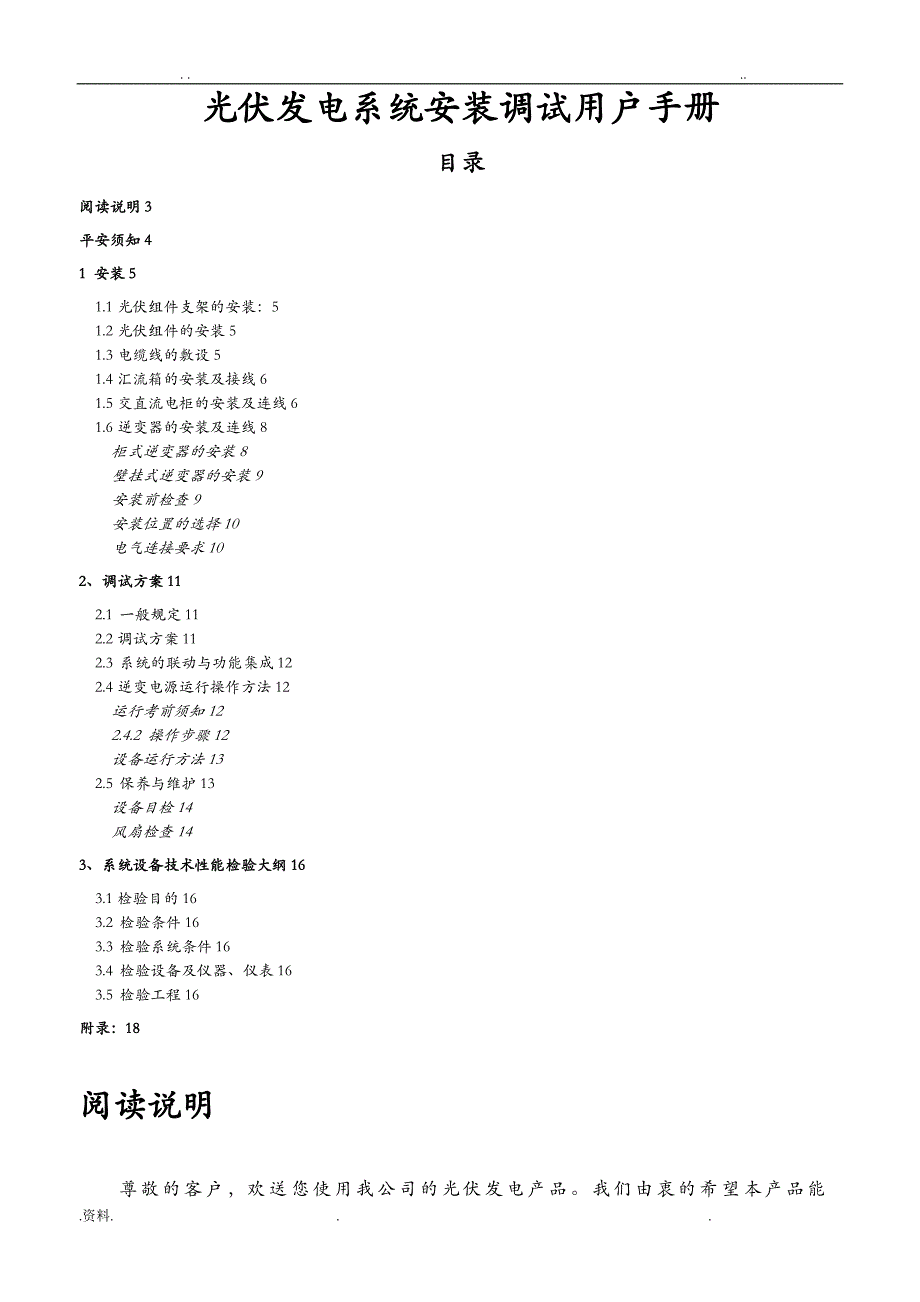

光伏发电系统安装调试用户手册目录阅读说明3平安须知41 安装51.1光伏组件支架的安装：51.2光伏组件的安装51.3电缆线的敷设51.4汇流箱的安装及接线61.5交直流电柜的安装及连线61.6逆变器的安装及连线8柜式逆变器的安装8壁挂式逆变器的安装9安装前检查9安装位置的选择10电气连接要求102、调试方案112.1 一般规定112.2调试方案112.3 系统的联动与功能集成122.4逆变电源运行操作方法12运行考前须知122.4.2 操作步骤12设备运行方法132.5 保养与维护13设备目检14风扇检查143、系统设备技术性能检验大纲163.1检验目的163.2 检验条件163.3 检验系统条件163.4 检验设备及仪器、仪表163.5 检验工程16附录：18阅读说明尊敬的客户，欢送您使用我公司的光伏发电产品我们由衷的希望本产品能满足您的需求本手册是我公司为用户提供的安装使用说明 适用功率5-100kW用户须知l 在光伏发电系统安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖该产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证该产品的正常运行；l 针对任何不按照本手册要求安装和操作机器的行为后果，我司不负任何责任。
符号说明l在手册中出现以下符号，是在提示用户需知的重要信息符号说明表示在产品使用中，假设没有遵守平安措施，将会造成机器无常运行，特别重大情况下，则可能会造成重大人身伤亡或财产损失表示可能引起轻微或中等程度损坏的事项此符号标识表示使系统良好工作所需的重要考前须知l我公司真诚承受任何针对资料容上的错误或遗漏而提出的批评指正l针对任何此资料中未提到的信息，有必要添加或纠正的容，请联系我公司l我公司保存在没有通知任何人或组织的情况下对文件信息做更正的权利如果用户希望在资料中添加一些使用信息，请联系我司客户效劳部或当地的供销商/代理商此说明书的解释权归我司平安须知不当的操作或没有按照平安指示要求操作设备可能对用户的平安产生危险，并造成重大的硬件损坏，甚至财产损失或人身伤害请在操作设备前仔细阅读本手册，并严格遵守以下所有的平安指示不要随意翻开逆变电源，即使逆变电源的开关已经断开，仍然有可以致命的电压存在操作前请断开逆变电源与电网之间的连接；不要触摸与电网、光伏输入回路相连接的端子或导体，任何逆变电源部与电网之间相连的触点均可能造成燃烧或电击致命逆变电源可能由于部元件的静放电而导致不可恢复的损坏，当操作该设备时，请严格遵守静电防护规。
电击和火灾可能造成漏电危险，在光伏和电网接入之前请确保逆变电源已经平安接地任何针对此设备的操作必须由相关的电气专业人员来进展；设备需要维护，请联系本公司专业人员；注意所有平安指示和安装文件中列出的平安考前须知1 安装光伏系统的安装主要分为光伏支架、组件的安装，配套电缆的铺设，汇流箱及交直流柜的安装，逆变器的安装几大局部1.1光伏组件支架的安装：光伏组件支架经甲方、专业监理单位验收合格后进展现场安装工程用支架为铝合金以及热镀锌钢材施工时2人一组配合施工，施工过程中尽量防止铝合金外表及镀锌层被锋利物体划伤安装时要有序进展，把转接件〔与屋面板连接用〕、主龙骨、次龙骨〔如需要次龙骨〕等部件分开堆放，统一吊装按照每排的光伏组件数量计算每排的正确用料数量，包括螺栓等相关配件用量先把转接件固定在直立锁边屋面板上，然后在其上固定相应的主龙骨和次龙骨〔如需要次龙骨〕，然后把各部件用螺栓固定连接在一起，螺栓先手动收紧，后用手动扳手或电动扳手紧固，同时用尼龙线观察并调节其直线度安装完毕后清理现场包装物1.2光伏组件的安装光伏组件经甲方相关负责部门验收合格前方可使用，施工时3人一组配合施工工程所用光伏组件上外表为3.2mm厚钢化玻璃构造，且屋顶构造只允许单块光伏组件单层排布，因此屋顶上不允许多层堆放。
堆放前先检查屋顶是否平整，且其上无锋利物体，同时保证楼面局部的承受力，屋顶防水构造层不受损坏在搬运安装时要小心轻放，防止光伏组件和光伏组件、光伏组件和支架间的碰撞光伏组件安放于龙骨上，采用紧压方式固定紧压要适中，既满足光伏组件及支架的防风，防震，同时，不能因压件过紧损坏玻璃，造成不必要的损失光伏组件的摆放要整齐，接线盒的位置要统一在上端面1.3电缆线的敷设电缆线的敷设应由远至近顺势排放，电缆短距离搬运，一般采用滚动电缆轴的方法电缆引出端应在轴的上方牵引时减少与地面的摩擦排放前先安装固定好相应大小的电缆桥架，每根线都必须拽直，不得扭曲打结电缆在汇流箱及直流配电柜的两端都必须留有足够的接线长度并端贴上标签做好标记电缆线在穿越道路时要加穿钢管做防护套，防护套的管口在切割后要去除毛刺和快口以防止电缆线在拖拉时被割破在每一方阵放线时要按图确定该方阵的所用线径规格型号敷设前用兆欧表检测绝缘电阻是否在规围之电缆线穿出光伏组件和汇流箱之间的位置应加套HDPE塑料管加以保护过路电缆预埋钢管加以保护，钢管口不能有锋利的毛刺以免划伤电缆墙垂直安装的桥架要结实，直线偏差小于0.5CM，且不破坏墙构造，保证墙面的清洁。
1.4汇流箱的安装及接线汇流箱在安装前必须先开箱检查，按照设备清单、施工图样及设备技术资料，核对设备主体及、备件齐全；产品合格证件、技术资料、说明书齐全汇流箱箱体通过柜体上的安装孔与支架或墙体连接安装使用的螺丝应拧紧并检查安装强度汇流箱的安装应就近安装在组件串的附近，以减少电缆铺设长度和线损电缆进入汇流箱的位置应做好防护措施，以免划伤电缆电缆接入汇流箱必须使用规定尺寸的线鼻子，线鼻子与电缆相接处必须压紧并套上绝缘护套；接进汇流箱处螺丝必须拧紧汇流箱接线完后应检查接线强度和箱体密封检查后关上箱盖并用钥匙锁紧1.5交直流电柜的安装及连线设备开箱检查，要由供货单位、施工单位、建立单位、监理单位共同进展，并做好记录按照设备清单、施工图样及设备技术资料，核对设备主体及、备件齐全；产品合格证件、技术资料、说明书齐全柜主体外观检查应无损伤及变形，油漆完整无损电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷设备运输：由起重工作业，电工配合根据设备重量、距离长短可采用人力推车运输或卷扬机滚杠运输交直流柜安装：应按施工图样的布置，按顺序将柜放在基座上，单独柜体只找柜面和侧面的垂直度成列柜体各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，柜不标准以柜面为准。
柜体就位，找正、找平后，除柜体与基座固定，柜体与柜体、柜体与侧档板均用镀锌螺钉连接柜体接地，每台柜体单独与基座连接柜子二次小线连结按原理图逐台检查柜体上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致控制线校线后，将每根芯线煨成圆圈，用镀锌螺钉、眼圈、弹簧垫连接在每个端子板上柜子得过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整二次控制小线调整及模拟试验按图样要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，灵敏可靠设备连线时断开所有设备空开先把直流配电柜后段局部设备用设计标准电缆线相连，再连接汇流箱段之间的连线电缆线的连接端子用同线径一样型号的铜鼻子压紧后与设备连接同时检查设备的其他连接点螺栓是否有松动所有设备要做好平安接地垂直敷设的电缆应在桥架上固定每隔2米处设一固定点水平敷设时应根据线缆的类型分束绑扎，间距不大于1.5米，绑扣间距要均匀，松紧要适度进入机柜的线缆应分别进入机架的分线槽，线缆编号齐全与图纸一致，标识字迹清晰，不易褪色，配线要防止穿插，线缆电阻符合要求线缆的弯曲半径符合规要求弯曲度不应小于电缆外径的10倍线槽的截面利用率不超过40%。
冬季电缆的敷设，温度应符合现行国家标准"电气装置安装工程电气设备交接实验标准"〔GB50168〕的规定弱电电缆敷设前进展绝缘摇测，对绞电缆用250V兆欧表摇测线间绝缘电阻，其阻值不低于200兆欧送电运行验收送电前的准备工作由建立单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等彻底清扫全部设备及配电室、控制室的灰尘用吸尘器清扫电器、仪表元件，另外，室除送电需用的设备用具外，其他物品不得堆放检查母线上、设备上有无遗留下的工具、金属材料及其他物件试运行的组织工作：明确试运行指挥者，操作者和监护人安装作业全部完毕，质量检查部门检查全部合格试验工程全部合格，并有试验报告单送电：由供电部门检查合格后，将电源送进室，经过验电、校相无误由安装单位合进线柜开关，检查柜上电压表三相是否电压正常合变压器柜开关，检查变压器是否有电合低压柜进线开关，查看电压表三相是否电压正常在低压联络柜，在开关的上下侧〔开关未合状态〕进展同相校核验收：送电空载运行24h，无异常现象、办验收手续；交建立单位使用同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料总之，应根据施工现场需要加强技术协调，组织进展施工技术会审，从而有效地解决进度、配合等问题。
1.6逆变器的安装及连线安装前请确保满足以下条件；本产品直流侧与交流侧均带有高压电，安装与维护前必须保证电源全部断开，设备处于停机状态；本装置必须由专业人员进展安装正确的接地方法将提高机器抵抗各种电磁干扰的能力逆变器分为柜式逆变器和壁挂式逆变器1.6.1柜式逆变器的安装设备开箱检查，要由供货单位、施工单位、建立单位、监理单位共同进展，并做好记录确保机箱部干净，整洁，无螺钉、螺母、垫片，工具杂物遗落在机箱部或其它危及设备正常运行的地方，按照设备清单、施工图样及设备技术资料，核对设备主体及、备件齐全；产品合格证件、技术资料、说明书齐全柜主体外观检查应无损伤及变形，油漆完整无损电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷应按施工图样的布置，按顺序将柜放在基座上，单独柜体只找柜面和侧面的垂直度成列柜体各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，柜不标准以柜面为准柜体就位，找正、找平后，除柜体与基座固定，柜体与柜体、柜体与侧档板均用镀锌螺钉连接柜体接地，每台柜体单独与基座连接，确定接线准确结实，无短接等不良状况操作时必须遵守静电防护规检查光伏输入正负极性，交流侧三相四线制电网连接, 确保接线正确无误,否则可能导致设备永久损坏。
确认紧急停机按钮翻开〔右旋转翻开〕，然后闭合直流侧断路器，再闭合交流侧断路器，设备进入自检状态，此时脱网灯亮;待并网运行条件满足后，逆变电源自动切入电网，以最大功率方式向电网输送电能，此时并网灯亮，脱网灯灭如果需要停顿运行逆变电源，先断开直流侧断路器，然后直接拍打紧急停机按钮，等待大约10分种前方可翻开设备进展相关操作1.6.2壁挂式逆变器的安装设备开箱检查，要由供货单位、施工单位、建立单位、监理单位共同进展，并做好记录按照设备清单、施工图样及设备技术资料，核对设备主体及、备件齐全；产品合格证件、技术资料、说明书齐全柜主体外观检查应无损伤及变形，油漆完整无损电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷在逆变器安装时必须保证逆变器四周留有足够的空间以保证通风使用逆变器配套的专用支架，在墙上说明支架安装孔的位置，使用适宜尺寸的螺栓水平固定支架，支架安装好后将逆变器挂上支架电缆使用专用接头接入逆变器，注意进线的极性如需要，可翻开逆变器外壳在逆变器北部接线，使用专用接线端子并在端子和电缆。
