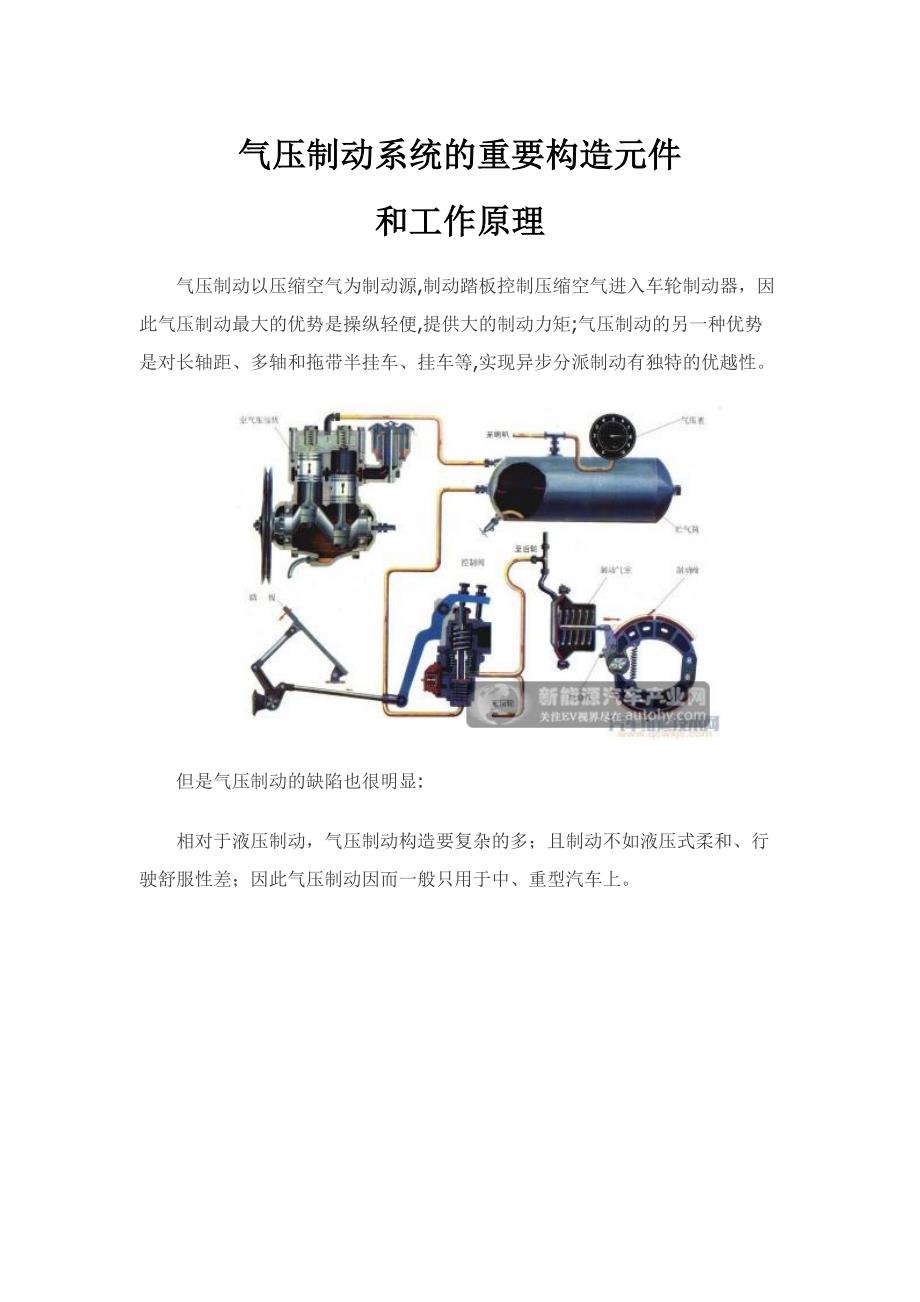

气压制动系统的重要构造元件和工作原理气压制动以压缩空气为制动源,制动踏板控制压缩空气进入车轮制动器，因此气压制动最大的优势是操纵轻便,提供大的制动力矩;气压制动的另一种优势是对长轴距、多轴和拖带半挂车、挂车等,实现异步分派制动有独特的优越性但是气压制动的缺陷也很明显:相对于液压制动，气压制动构造要复杂的多；且制动不如液压式柔和、行驶舒服性差；因此气压制动因而一般只用于中、重型汽车上下面重要以斯太尔8X4载重汽车为例简介气压制动传动装置重要部件的构造构成 １.空气压缩机ﻫ空气压缩机是全车制动系气路的气源,斯太尔６X４载重汽车空气压缩机为单缸混 合冷却式，气缸体为风冷，气缸盖通过发动机冷却系统水冷它固定在发动机前端左侧 的支架上，它的传动齿轮与其曲轴为高扭矩自锁连接，在正时齿轮室中悬臂安装，由发动机曲轴通过中间齿轮、喷油泵齿轮、空气压缩机传动轴驱动转动，其构造如图18. ５ 所示，与汽车发动机机构相似，它重要由空气压缩机壳体1、活塞2、曲轴3、单向阀4等构成ﻫ壳体由气缸体、气缸盖构成，壳体是铸铁的，外面带有用于空气冷却的散热筋片,里 面是用于产生压缩空气的气缸进、排气阀门采用舌簧构造，进气口经气管通向空气滤清器;出气口则经气管通向空气干燥器。
润滑油由发动机主油道经油管、滚珠轴承,进入曲轴箱,然后经正时齿轮室回到油底壳活塞通过连杆与曲轴相连，连杆轴承合金 直接浇注在连杆大头和连杆瓦盖上,活塞通过 活塞环与气缸密封曲轴两端通过滚珠轴承支承在曲轴箱内，前后有轴承盖，前端伸出盖外用半圆键及螺母固 装传动齿轮，前端孔内分另1J装有避免漏油的油封发动机运转时，空气压缩机随之转动,当活塞下行时，进气阀门被打开,外界空气经空气滤清器、进气道进人气缸当活塞上行时，进气阀门被关闭,气缸内空气被压缩,出气阀门在压缩空气的作用下被打开,压缩空气由空 气压缩机出气口经管路、空气干燥器进人储气筒和四管路保护阀ﻫﻫ2.空气干燥器ﻫ空气干燥器吸取压缩空气中的水,为制动气路提供清洁干燥的压缩空气AD-103型空气干燥器构造如图18. 6所示AD-１03型空气干燥器运用分子筛作干燥剂,采用与卸荷调压阀一体的整体式构造,巧妙地运用了调节阀卸荷排气的动作过程，使再生储气筒中的干燥压缩空气反向 通过干燥剂筒，将干燥剂表面吸附的水分带走排人大气，实现了分子筛的再生活化 AD－1０3型空气干燥器能长效地吸取压缩空气中的水,提供清洁干燥的压缩空气在充气过程中,由空压机输出的压缩空气经进气口 ９进人腔室8。
这时由于温度下降， 会产生冷凝水,冷凝水通过通道流到排水阀阀门6处压缩空气经滤清器12和环形室达到干燥剂筒13上端当空气流经干燥剂筒13时， 水分被吸取并滞留在干燥剂筒的上层干燥解决过的空气通过单向阀门10、接口 ２1通向 四管路保护阀，然后供应给整车气路；同步干燥的空气通过节流口 1１和接口 ２２导向再生 气$ﻫ当整个系统中的压力升高至预定卸荷值时,压缩空气推动活塞2移动,打开进气阀3, 关闭排气阀1,压缩空气通过通道５达到卸荷阀7活塞的上端，推动活塞向下运动,从而 使排水阀6阀门打开,从腔室8来的压缩空气和冷凝水通过打开的排水阀6排向大气，开 始排气过程ﻫ来自再生储气筒的干净空气经节流口 １1、干燥罐的排气阀1排向大气当空气从 下往上流经颗粒干燥罐时,将滞留在其表层的水分带走并排向大气,使分子筛再生ﻫﻫ当2１接口的压力下降至工作气压值时,活塞2在回位弹簧作用下运动，进气阀3关闭，排气阀1打开卸荷阀7活塞上端的空气通过通道5、排气阀1和小孔排出卸荷阀7活塞向上运动，排水阀6关闭,排气过程完毕,下个充气过程又重新开始通过调节螺栓可以调节卸荷气压值和关闭气压值空气干燥器还装有自动加热器,避免活塞被冻住,从而避免故障发生。
ﻫ3.四管路保护阀ﻫ四管路保护阀是将全车气路提成4个既互相联系又互相独立的管路当任何一种管路发生故障时,不影响其她管路正常工作与充气ﻫ如图１8.7所示是四管路保护阀中的一种阀 由空气干燥器来的压缩空气从进气 4 进入保护阀,当进气压力较低时阀门2在弹簧1 的作用下将阀座封闭,进气压力作用在阀中心面积“ａ”上当进气压力上升至7.0ｂar时，ﻫ作用在“a”面积上的气压产生向上的推力足以克服弹簧１的预压力，使阀门2开始升起，打开管路充气口３的通道由于阀制成节流形式,因此阀在向管路充气过程中不会时开时关而产生振动,延长了阀的使用寿命随管路不断充气,管路气压又作用在阀的环形面积“ｂ”上4 因此，随管路气压不断升高，充气启动压力不断减少，直到管路气压达４. 5bar时，阀门重新关闭这里称7. Oｂａr为保护阀的启动压力;4.5bar为保护阀的关闭压力将4个阀组合在一起即为四管路保护阀，如图18.8所示全车气路在没有气的情 况下,4个保护阀所有关闭，从空压机来的压缩空气进人保护阀当输人端气压达 ７．0bar时,4个阀分别开始向各自管路充气,当管路气压上升到4. ５ｂａr时阀所有打开, 直至全车气压达到调压阀所设定的7. 5!8. 0ｂar气压值。
值得阐明的是实际工作中4个 阀并不是同步打开的,由于４个阀弹簧设定的压力不会完全一致;同步4个管路充气压 力上升的速度也不尽相似，启动时间要视弹簧预紧力和管路气压上升的差别而定，这也 是充气过程中双针气压表两指针往往不同步的因素当某一管路发生断、漏气故障时,如 前制动管路断裂，该管路气压就急剧下降,全车气路都经21出口放气,气压同步下降 当各管路下降至4. 5ｂar时,４个阀所有关闭此时无端障管路仍然保存有4.5bar气压, 而漏气管路将继续漏气直至气压下降为零此刻随空气压缩机继续供气，供气压力一旦回 升至4.5ｂar气压时，解除故障,除管路阀继续关闭外，其他管路阀又都重新打开充气, 直到同路气压上升到故障管路阀所设定的启动压力7．0bar，如此保证无端障管路正常工作 和充气ﻫ在全车气压较低的状况下，为了一方面向前、中、后制动储气筒充气,以保证制动的可 靠性,常选用带有单向阀的四管路保护阀，构造如图18. 9所示ﻫ该阀的停车制动和辅助用气管路的供气口是分别接在前制动和中后制动管路上的，且 用两个单向阀加以隔离这样只有目前、中、后制动管路气压达到7.0bar才开始向停车制动和辅助用气管路充气。
ﻫ在正常状况下，四管路保护阀事实上是一种五通接头!只有在某一管路发生断、漏故障时才起保护作用ﻫ4 ．主制动控制阀ﻫ主制动控制阀是用来操纵主制动系统工作的，且使制动气压与制动操纵力或踏板行程 成一定比例关系的装置主制动控制阀目前常用到的有单列双腔膜片式和并列双腔膜片 式,斯太尔汽车采用的是单列双腔膜片式主制动控制阀,东风ＥQ１0９2型汽车为并列双腔 膜片式主制动控制阀斯太尔汽车主制动控制阀构造属于单 列双腔膜片式,如图18.１０所示,分上下 两腔室由中、后制动储气筒来接1１接 口,由前制动储气筒来接12接口上腔出 气口 21向中、后桥制动继动阀提供制动ｆg 号气压，２2通向前制动气室制动时,制动踏板通过一套连接杠 杆使主制动控制阀顶杆1向下移动，再通过橡胶弹簧2迫使活塞3克服回位弹簧弹力向下移动,当活塞3与阀杆5接 触时,关闭排气口 4,继续下移，进气口 打开,使中、后轮制动在进气口打开向制动管路充气时,制动管路气压同步 作用在活塞3上，当气压向上顶活塞的 力与橡胶弹簧预压力相等时活塞开始向 上回升到进气口关闭的平衡状态制动踏板行程越大,弹簧预紧力越大,从而输出到制动管路的气压也越高，这种制动气压 与制动踏板行程成一定比例关系,具有制 动随动性。
在上腔动作的同步,制动管路气压经小孔D通向B腔作用在活塞6上，迫使活塞下移,一方面将关闭排气口 ９，进而打开进气口 8,来自前制动储气筒的压缩气体经12接口和 进气口 8通过出气口 22，使前轮制动当气压上升到与Ｂ腔气压相等时，活塞６又回升关 闭进气口使制动管路气压不再升高,产生下一种与中、后桥制动同步的气压下腔输出气 压与上腔输出气压按一定的比例关系同步增减，只是上腔输出气压总比下腔输出气压高出 一'个数值ﻫ双腔主制动阀可以保证某一管路失效时不影响另一管路正常工作由于主制动阀下腔 是由上腔来控制的,因而下腔工作失效显然不影响上腔输出管路的工作如果上腔输出管 ! ２1 出 断 、 ! 1 打 气 7 !2１ 不起气压！从而B腔也没有气压信号，但顶杆推动活塞3以及阀杆5继续下行使阀杆与活塞杆排气间 隙消除之后,顶杆的下移会直接推动活塞6下移,从而打开下腔进气口实现输出管路制 动此时的平衡关系将是下腔输出管路制动气压作用在活塞向上的力与橡胶弹簧弹力之间的平衡制动解除时！作用在顶杆上的力消除,橡胶弹簧压力消失,活塞３在回位弹簧和管路 气压的作用之下上行,一方面关闭进气口 7、进而打开排气口 ４,继动阀的输人气压经21接 口和排气口 4放空，制动气室的气压经继动阀放空,中、后桥制动解除。
与此同步,主制 动阀下腔在管路气压作用下使活塞6上行，关闭进气口 ８，打开排气口 9,前制动气室气 压 2２ 排气 ９ 放空！ 制动解除ﻫ５．主制动继动阀ﻫ主制动继动阀是缩短制动反映时间，对主制动气室起一种“快充”和“快放”的 作用ﻫ对于轴距较长，汽车中后桥制动气室总容量又大，距主制动控制阀的距离又远的,当 制动踏板被踩下时,到最远的那个制动气室气压达到相应数值的制动反映时间会过长为 此,可在距中后桥制动气室近来的位置安装一种继动阀,由储气筒用一根较粗的主管路直 接供气,再用一根较细的管路由主制动控制阀来控制主制动继动阀工作示意图,如图18. 11所示当主制动控制阀工作时，由主制动控制阀上腔输出一种与制动踏板行程相应的气压信 号，进人继动阀的控制口，该气压使继动活塞1下行，一方面使封闭排气阀2关闭,进而将 进气阀3压下，打开进气口，经主气路的压缩空气迅速通过进气口向制动气室充气，如图 18.11 （a)所示当制动气室气压上升到与控制动气压相等时，该气压作用在继动活塞1 下面的力与控制气压作用在继动活塞上面的力平衡，继动活塞1回升重新关闭进气阀，如 图18. 1１ (b)所示，使输出气压不再上升,达到与制动踏板行程同步随动效果。
当主制动阀解除制动时,主制动继动阀继动活塞1上方的输入气压经主制动阀放空， 制动气室管路气压迫使继动活塞迅速上升,重新打开排气阀，气室气压经由继动阀排气口 放空，从而达到“快放”的目的，如图１8.11 ")所示ﻫﻫ6.前制动气室ﻫ向前制动气室输人不同的气压会产生不同的推力,并通过制动凸轮使制动器对前桥产 生不同强度的制动现大多采用膜片式制动气室，其构造如图１8. 12所示,它重要由进气口 1、橡胶膜片３、壳体6、支承盘4、推杆8及回位弹簧５等构成夹布层 橡胶膜片的周缘用卡箍夹紧在壳体和盖的凸缘之间盖2与膜片3之间为 工作腔用橡胶软管与由制动阀接出的钢管连通，膜片３右方则通大气弹簧5通过焊接在推杆8上的支承盘４ 推动膜片３紧靠在盖2的极限位置推杆８的外端通过连接叉9与制动器 的制动调节臂相连当驾驶员踩下制动踏板时,压缩 空气经制动控制阀进人制动气室,在 气压作用下膜片3变形，推动推杆8 并带动制动调节臂，转动制动凸轮将 制动蹄片压向制动鼓而产生制动 作用ﻫ当驾驶员放松制动踏板时,制动 气室中的压缩空气经快放阀或制动阀 排到大气中，在弹簧5的作用下,推 杆８和膜片3又恢复原始状态ﻫ斯太尔系列载重汽车前车轮制动气室采用的也是常规膜片式，由壳体、盖、膜片、弹 簧及推杆构成。
其推杆最大行程为60mm，可产生最大98０0N的推力，制动气室的制动强 度与输入气压成正比 7.复合式制动气室ﻫ复合式制动气室既对中、后桥行车制动产生作用,又可实行驻车制动与应急制动,如。
