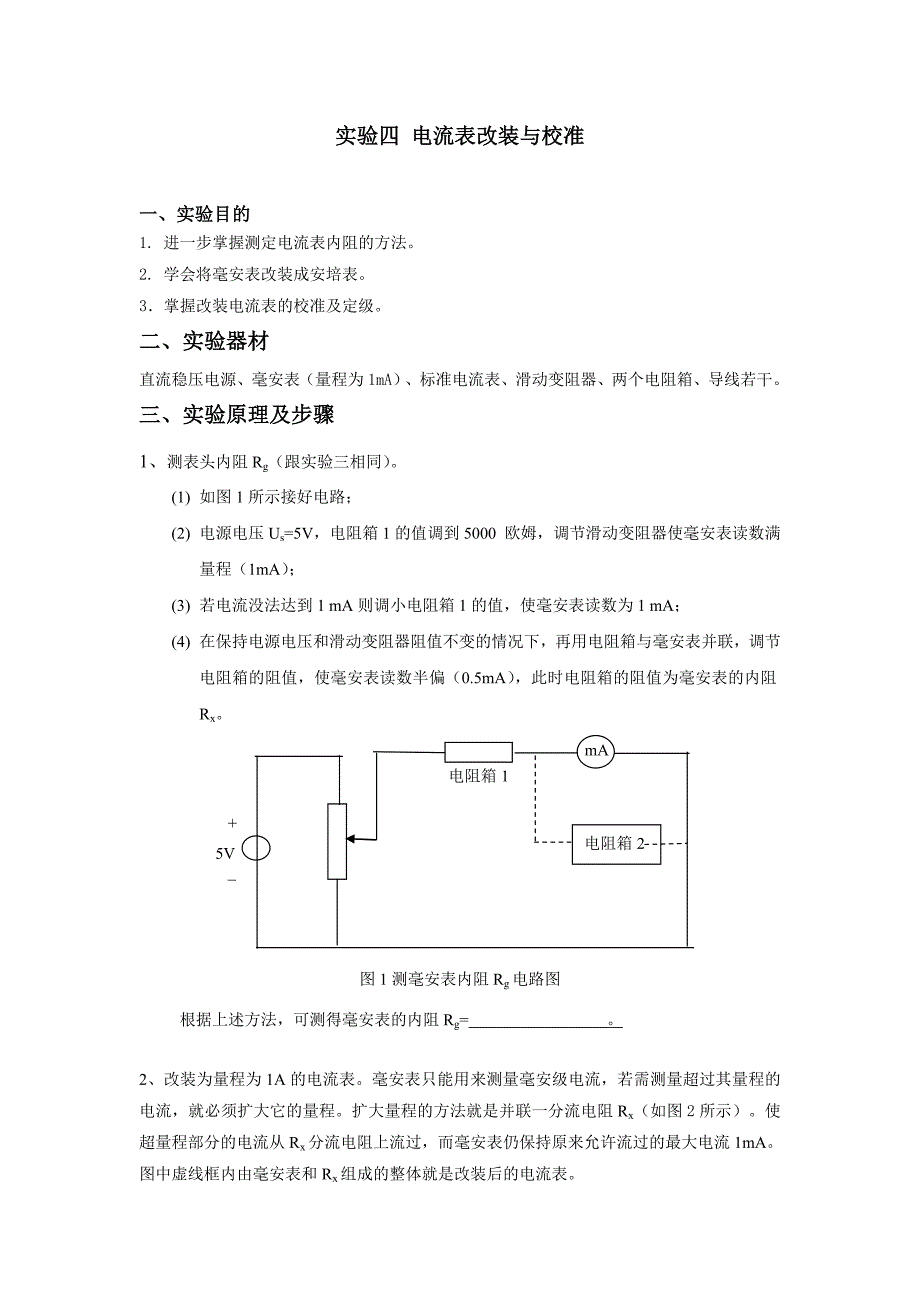

实验四 电流表改装与校准一、实验目的1. 进一步掌握测定电流表内阻的方法2. 学会将毫安表改装成安培表3．掌握改装电流表的校准及定级二、实验器材直流稳压电源、毫安表（量程为 1mA）、标准电流表、滑动变阻器、两个电阻箱、导线若干三、实验原理及步骤1、测表头内阻 Rg（跟实验三相同） 1) 如图 1 所示接好电路；(2) 电源电压 Us=5V，电阻箱 1 的值调到 5000 欧姆，调节滑动变阻器使毫安表读数满量程（1mA） ；(3) 若电流没法达到 1 mA 则调小电阻箱 1 的值，使毫安表读数为 1 mA；(4) 在保持电源电压和滑动变阻器阻值不变的情况下，再用电阻箱与毫安表并联，调节电阻箱的阻值，使毫安表读数半偏（0.5mA） ，此时电阻箱的阻值为毫安表的内阻 Rx图 1 测毫安表内阻 Rg 电路图根据上述方法，可测得毫安表的内阻 Rg= 2、改装为量程为 1A 的电流表 毫安表只能用来测量毫安级电流，若需测量超过其量程的电流，就必须扩大它的量程扩大量程的方法就是并联一分流电阻 Rx（如图 2 所示）使超量程部分的电流从 Rx 分流电阻上流过，而毫安表仍保持原来允许流过的最大电流电阻箱 2+_5V电阻箱 1mA1mA。
图中虚线框内由毫安表和 Rx 组成的整体就是改装后的电流表本次实验毫安表的量程为 1mA，内阻为 Rg，欲改成的电流表的量程为 1A，由欧姆定律得： (1A-1mA)* R x=1mA*Rg由于毫安表内阻 Rg 已测出，则可通过上述公式计算出 Rx 的值可见，同一表头并联不同的分流电阻就可得到不同量程的电压表图 2 改装电流表原理图则将 1mA 量程的毫安表改装为量程为 1V 的安培表，需并联的分流电阻 Rx= 3、改装电流表的校正及定级如图 3 所示图 3 校准电流表原理图此时改装表与标准表串联，用来同时测量该条支路上的电流调节滑动变阻器的值，观察改装表与标准表的读数，使改装表的读数从 0A 增大到 1A，记下标准表相应的读数，填入下表：改装表 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0标准表误差 Δ同时可根据表格数据计算出改装表与标准表的最大相对误差，即：RxmA8改装表标准表 A mA+_10V Rx电阻箱最大相对误差= ；%10max量 程最后该改装电流表可定级为 级表。
