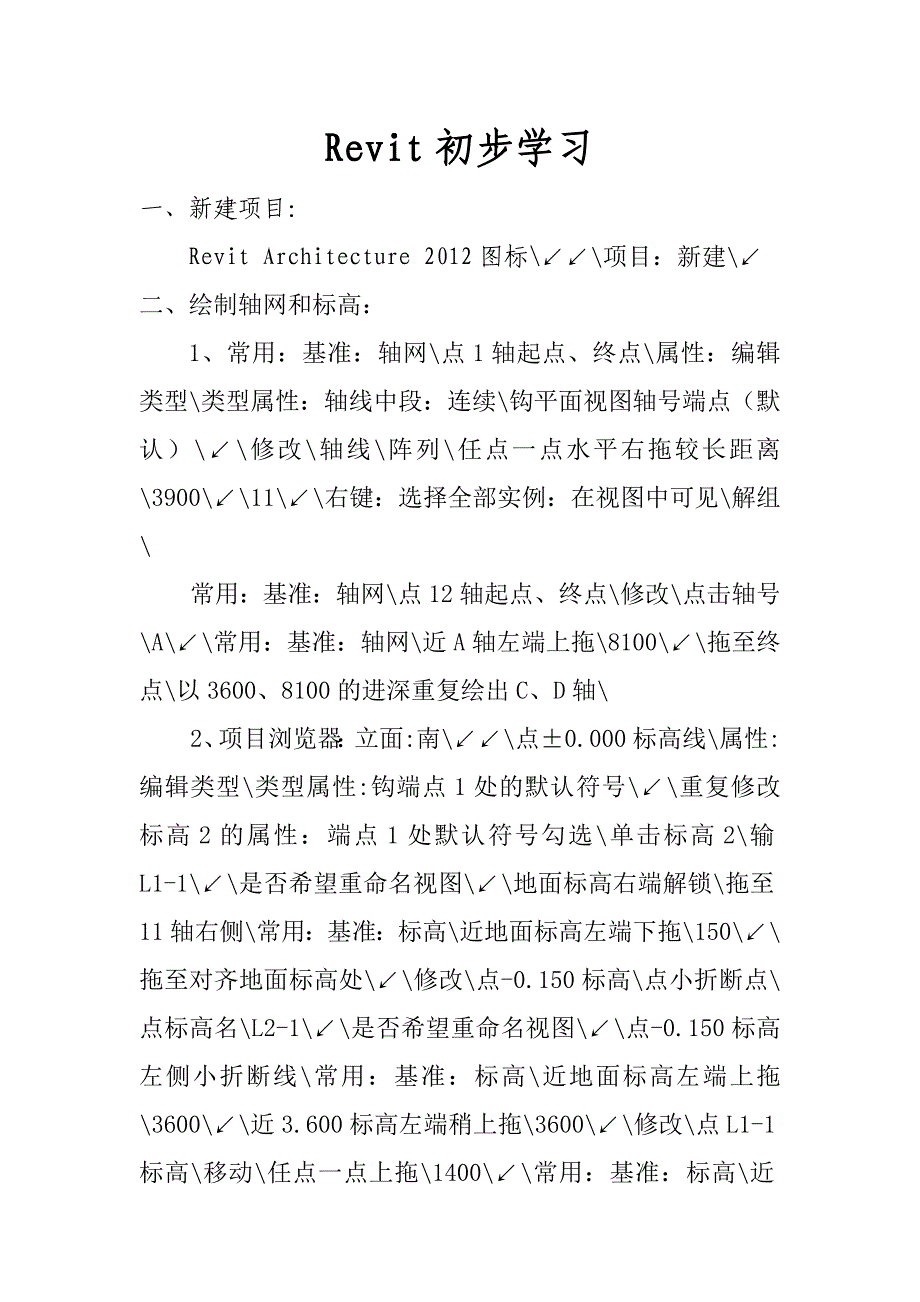

Revit初步学习一、新建项目：Revit Architecture 2012图标\↙↙\项目：新建\↙二、绘制轴网和标高：1、常用：基准：轴网\点1轴起点、终点\属性：编辑类型\类型属性：轴线中段：连续\钩平面视图轴号端点（默认）\↙\修改\轴线\阵列\任点一点水平右拖较长距离\3900\↙\11\↙\右键：选择全部实例：在视图中可见\解组\常用：基准：轴网\点12轴起点、终点\修改\点击轴号\A\↙\常用：基准：轴网\近A轴左端上拖\8100\↙\拖至终点\以3600、8100的进深重复绘出C、D轴\2、项目浏览器：立面:南\↙↙\点±0.000标高线\属性:编辑类型\类型属性:钩端点1处的默认符号\↙\重复修改标高2的属性：端点1处默认符号勾选\单击标高2\输L1-1\↙\是否希望重命名视图\↙\地面标高右端解锁\拖至11轴右侧\常用：基准：标高\近地面标高左端下拖\150\↙\拖至对齐地面标高处\↙\修改\点-0.150标高\点小折断点\点标高名\L2-1\↙\是否希望重命名视图\↙\点-0.150标高左侧小折断线\常用：基准：标高\近地面标高左端上拖\3600\↙\近3.600标高左端稍上拖\3600\↙\修改\点L1-1标高\移动\任点一点上拖\1400\↙\常用：基准：标高\近5.400标高左端上拖\3600\↙\拖至6轴后点击\修改\点\L2-5标高\单击标高\L1-2\↙\常用：基准：标高\近L1-2标高左端上拖\3600\↙\拖至6轴后点对齐5.400标高点击\修改\点L1-1标高右侧\拖关键点回6轴后对齐L1-2标高放开\点轴线\点上关键点上拖至L1-3上，点下关键点下拖至L2-1下\三、场地：1、项目浏览器：楼层平面：场地\↙↙\体量和场地：场地建模:地形表面\工具：放置点\高程3600\点场地四角\表面：√\点场地线\属性：材质右按钮\材质类：植物\点场地-草地\↙↙╲项目浏览器：三维视图：3D\↙↙\视觉样式|着色\观察\2、项目浏览器：楼层平面：L2-1\↙↙\场地和体量：场地建模：建筑地坪\绘制：直线\偏移量：120\沿地下室轴线外侧绕一圈\修改\修改：延伸角部\点起点，终点\ESC\属性：编辑类型\结构：编辑\材质：按类别右侧按钮\材质类：砼\砼-素砼\↙\厚度：150\↙↙\模式：√\项目浏览器：三维视图：3D\↙↙\视觉样式\着色\观察\视图：窗口：平铺\与L2-1对比\四、梁柱：1、项目浏览器：楼层平面：L2-1\↙↙\常用：柱：结构柱\模式：载入族\位置：结构：柱：砼:砼-矩形-柱\属性：编辑类型\复制|名称：300×400\↙\类型属性：尺寸标注：b:300,h:400\高度：L1-3\属性：柱材质按钮\名称：实体填充\↙↙\绘1轴上两柱\修改\点上柱，ctrl+点下柱\阵列\点任一点左拖\3900\↙\6\↙\右键：选择全部实例：在视图中可见\解组\常用：柱：结构柱\点300×400m2\高度：L2-3\绘1轴下两柱\修改\点上柱，ctrl+点下柱\阵列\点任一点左拖\3900\↙\10\↙\右键：选择全部实例：在视图中可见\解组\项目浏览器：三维视图：3D\观察\2、项目浏览器：楼层平面：L2-2\↙↙\结构：梁\模式：载入族\位置：结构：框架：砼：砼-矩形柱\打开\属性：编辑类型\复制\名称：300×600\↙\类型属性：尺寸标注：b:300,h:600\↙\绘2轴梁\修改\点梁\阵列\任点一点右拖\3900\↙\10\↙\结构：梁\属性：编辑类型\复制\名称：240×300\类型属性：尺寸标注：b:240,h:300\↙\绘两排连系梁\项目浏览器：三维视图：3D\观察\3、项目浏览器：楼层平面：L2-2\↙↙\视图：创建：剖面\绘制剖面切线\调剖视方向、范围\项目浏览器：剖面：剖面1\↙↙\调范围\观察\五、楼板、屋顶1、项目浏览器：楼层平面：L2-2\↙↙\常用：构建：楼板\绘制：矩形\绘楼板及洞口（各线不能重合）\模式：√\属性：编辑类型\重命名\100\↙\类型参数：结构：编辑\材质:按类别按扭\材质类：砼：砼-现场浇注砼\↙\厚度：100\↙↙\项目浏览器：剖面：剖面1\观察\3D\观察\项目浏览器：三维视图：3D\↙↙\常用：构建：屋顶：拉伸屋顶\设置\工作平面：拾取一个平面\↙\点端柱边（TAB调整）\标高：L1-3\↙\绘制：样条曲线\绘曲线\ESC\模式：√\调整\属性：编辑类型\重命名\150\↙\类型属性：结构：编辑\材质：按类别按钮\材质类：塑料：塑料-GRP玻璃纤维增强塑料\↙\厚度：150\↙↙\3D\↙↙观察\六、墙体：项目浏览器：楼层平面：L2-2\↙↙\常用：构建：墙\属性：编辑类型\重命名\240\↙\类型属性：结构：编辑\厚度：240\↙↙\高度：L2-3\绘制墙体\3D\↙↙\观察\七、门窗：1、项目浏览器：楼层平面：L2-2\↙↙\常用：构建：窗\属性：编辑类型\载入\位置：窗：普通窗：组合窗：组合-双层单列（固定+推拉）\类型：1800×1800\↙\各开间插入窗1个\2、常用：构建：门\属性：编辑类型\重命名\1000×2000\↙\类型属性：高度：2000，宽度：1000，类型标识：M1020\各开间插入门1个\点欲修改的双扇门\属性：编辑类型\载入\位置：普通门：平开门：双扇：双扇平开玻璃门\↙\重命名\2000×2000\尺寸标注：粗略宽度：2000，粗略高度：2000，类型标识：M2020\↙\3D\观察\八特殊构件：项目浏览器：三维视图：3D\↙↙\常用：构建：构件：内建模型\窗\↙\窗1\↙\常用：工作平面：设置\指定新的工作平面：拾取一个平面\↙\点平面\形状：拉伸\绘制：矩形\绘制框线\模式: √\调整\在位编辑器：完成模型\常用：构建：构件：内建模型\窗\↙\窗2\↙\常用：工作平面：设置\指定新的工作平面：拾取一个平面\↙\点平面\形状：拉伸\绘制：矩形\绘制框线\模式: √\调整\在位编辑器：完成模型（存在问题：不能对内建模型赋予材质）\项目浏览器：楼层平面：L2-2\点选刚制作的窗及玻璃\修改\阵列\点一点右拖\3900\9\↙\3D\观察\九、渲染、导出：1、项目浏览器：楼层平面：L2-2\功能键\导出\CAD格式\DWG文件\↙\下一步\设置保存位置、选择文件类型、修改文件名称\↙\打开\观察\2、项目浏览器：楼层平面：L2-2\↙↙\视图：三维视图：相机\调位置、视线深度\拉范围、调视图大小位置角度\视图：图形：渲染\调整质量、分辨率、太阳、天空\渲染\观察\保存到项目中\导出\设置保存位置、选择文件类型、修改文件名称\↙\打开\观察\。
