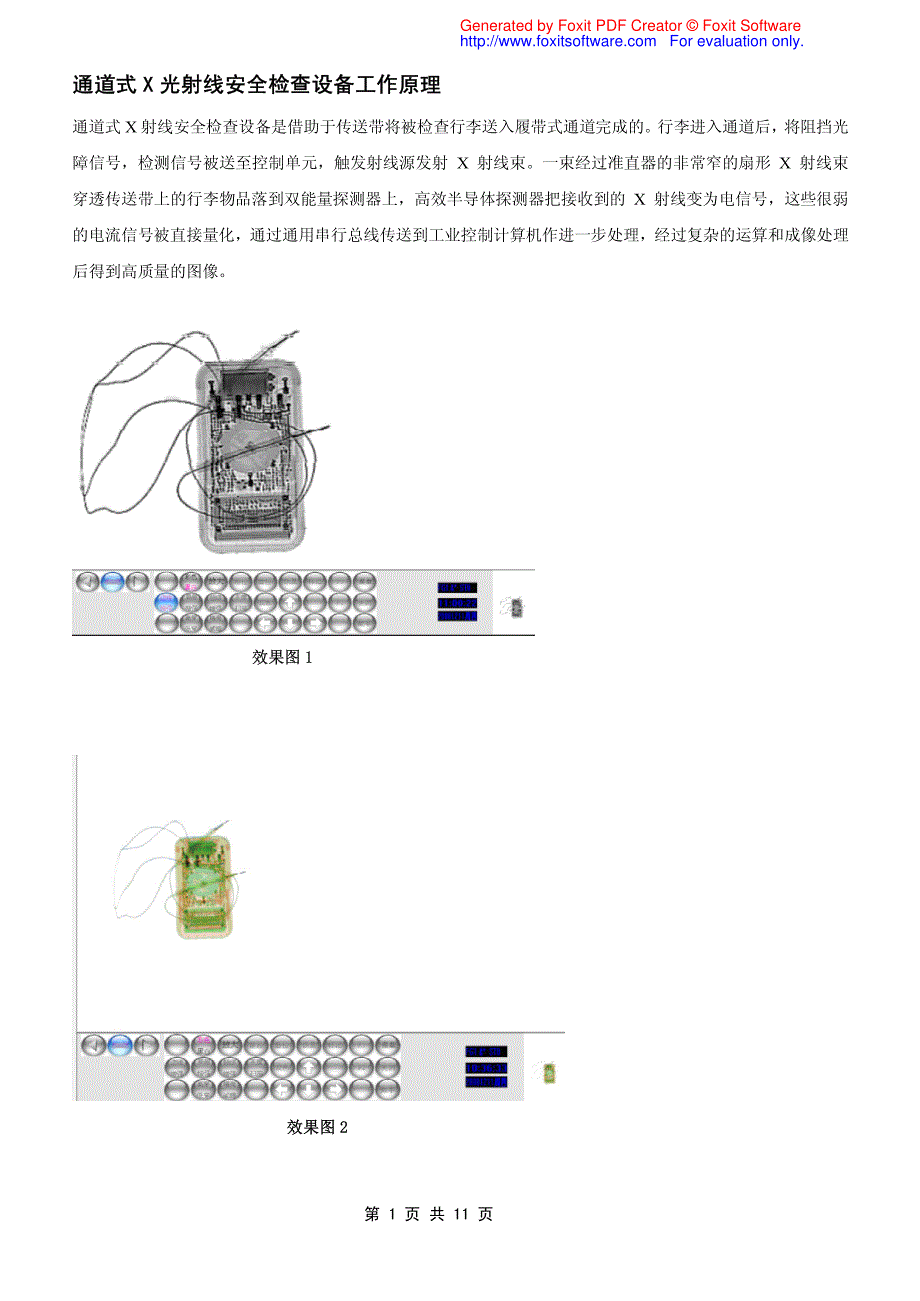

第 1 页 共 11 页 通道式 X 光射线安全检查设备工作原理通道式 X 光射线安全检查设备工作原理 通道式 X 射线安全检查设备是借助于传送带将被检查行李送入履带式通道完成的行李进入通道后，将阻挡光障信号，检测信号被送至控制单元，触发射线源发射 X 射线束一束经过准直器的非常窄的扇形 X 射线束穿透传送带上的行李物品落到双能量探测器上，高效半导体探测器把接收到的 X 射线变为电信号，这些很弱的电流信号被直接量化，通过通用串行总线传送到工业控制计算机作进一步处理，经过复杂的运算和成像处理后得到高质量的图像 效果图 1 效果图 1 效果图 2 效果图 2 Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 2 页 共 11 页 通道式 X 光射线安全检查设备 AT5030A 通道式 X 光射线安全检查设备 AT5030A 五大独有特点：五大独有特点： 1、参数全面领先：参数全面领先国家标准 2、一键关机控制： 关机时只需旋转一下钥匙，设备自动安全关机，减少设备故障。
3、节能设计： 机器可以自动感应物体，有行李放上机器启动运行，无行李，机器静止 4、环保设计： 铅帘外加保护膜，防止客人手接触铅，避免铅污染 5、动态画面切换： 画面在静止的时候可以切换，在动态的时候也可以自如切换 基本参数指标：基本参数指标： 通道尺寸 500（宽）×300（高）MM 传送带速度 0.22M/S 传送带额定负荷 50 KG 分辨力 直径 0.0787 MM 金属线 空间分辨力 水平：直径 1.0 MM 垂直：直径 1.0 MM 穿透分辨力 直径 0.254 MM 穿透力 8 MM 钢板 胶卷安全性 对 ISO1600 胶卷安全 泄漏剂量 <0.05µGY/H X 射线发生器：射线发生器： 射线束方向 底照式 管电流 0.4~0.5MA（可调） 管电压 80 kV（可调） 射线束发散角 60° 冷却／工作周期 密封式油冷／100％ 图像处理系统： 图像处理系统： X 射线传感器 L 形光电二极管阵列探测器 (单能量)，12BIT 深度 显示器 高分辨率 17 英寸液晶显示器 彩色图像显示 24 位真彩色显示 Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 3 页 共 11 页 边缘增强 物体轮廓边缘更加清晰 超级图像增强 图像细节更加清晰 高穿透显示 提高图像中亮区的对比度，使易穿透区更清晰。
低穿透显示 提高图像中暗区的对比度，使难穿透区更清晰 放大镜 局部放大功能 增亮/减暗 增加图像的亮度/减暗图像的亮度 图像回拉/前拉 显示前 20 幅图像，并对当前图像可进行任何图像处理 图像复原 图像显示恢复到最初状态 图像存储 实时保存任意幅图像，并可进行任意图像处理，连续工作保存 使用环境：使用环境： 工作温度／湿度 0℃～45℃／20%～95% (不冷凝) 储存温度／湿度 -20℃～60℃／20%～95% (不冷凝) 工作电压 220VAC(±10%) 50±3Hz 功率损耗 1.0KW（最大值） 噪声级 <55DB Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 4 页 共 11 页 通道式 X 光射线安全检查设备 AT5030C 通道式 X 光射线安全检查设备 AT5030C 五大独有特点：五大独有特点： 1、参数全面领先：参数全面领先国家标准。
2、一键关机控制： 关机时只需旋转一下钥匙，设备自动安全关机，减少设备故障 3、节能设计： 机器可以自动感应物体，有行李放上机器启动运行，无行李，机器静止 4、环保设计： 铅帘外加保护膜，防止客人手接触铅，避免铅污染 5、动态画面切换： 画面在静止的时候可以切换，在动态的时候也可以自如切换 基本参数指标：基本参数指标： 通道尺寸 500（宽）×300（高）MM 传送带速度 0.22M/S 传送带额定负荷 50 KG 分辨力 直径 0.0787 MM 金属线 空间分辨力 水平：直径 1.0 MM 垂直：直径 1.0 MM 穿透分辨力 直径 0.254 MM 穿透力 32 MM 钢板 胶卷安全性 对 ISO1600 胶卷安全 泄漏剂量 <0.05µGY/H X 射线发生器： 射线发生器： 射线束方向 底照式 管电流 0.4~1.2MA（可调） 管电压 100--160 kV（可调） 射线束发散角 80° 冷却／工作周期 密封式油冷／100％ 图像处理系统： 图像处理系统： X 射线传感器 L 形光电二极管阵列探测器 (多能量)，12bit 深度 显示器 高分辨率 17 英寸液晶显示器 彩色图像显示 根据物质材质，24 位真彩色显示 边缘增强 物体轮廓边缘更加清晰 超级图像增强 图像细节更加清晰 高穿透显示 提高图像中亮区的对比度，使易穿透区更清晰。
Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 5 页 共 11 页 低穿透显示 提高图像中暗区的对比度，使难穿透区更清晰 放大镜 局部放大功能，动态放大显示 增亮/减暗 增加图像的亮度/减暗图像的亮度 图像回拉/前拉 显示前 20 幅图像，并对当前图像可进行任何图像处理 图像复原 图像显示恢复到最初状态 图像存储 实时保存任意幅图像，并可进行任意图像处理，连续工作保存 图像处理系统：图像处理系统： 多能量彩色 有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色 高能/低能 两种能量切换显示 毒品炸药辅助探测 较为辅助探测一些典型毒品炸药等危险物品 使用环境：使用环境： 工作温度／湿度 0℃～45℃／20%～95% (不冷凝) 储存温度／湿度 -20℃～60℃／20%～95% (不冷凝) 工作电压 220VAC(±10%) 50±3Hz 功率损耗 1.0KW（最大值） 噪声级 <55DB Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 6 页 共 11 页 通道式 X 光射线安全检查设备 AT6550通道式 X 光射线安全检查设备 AT6550 五大独有特点：五大独有特点： 1、参数全面领先：参数全面领先国家标准。
2、一键关机控制： 关机时只需旋转一下钥匙，设备自动安全关机，减少设备故障 3、节能设计： 机器可以自动感应物体，有行李放上机器启动运行，无行李，机器静止 4、环保设计： 铅帘外加保护膜，防止客人手接触铅，避免铅污染 5、动态画面切换： 画面在静止的时候可以切换，在动态的时候也可以自如切换 基本参数指标：基本参数指标： 通道尺寸 650（宽）×500（高）MM 传送带速度 0.22M/S 传送带额定负荷 100 KG 分辨力 直径 0.0787 MM 金属线 空间分辨力 水平：直径 1.0 MM 垂直：直径 1.0 MM 穿透分辨力 直径 0.254 MM 穿透力 34 MM 钢板 胶卷安全性 对 ISO1600 胶卷安全 泄漏剂量 <0.05µGY/H X 射线发生器：射线发生器： 射线束方向 底照式 管电流 0.4~1.2MA（可调） 管电压 100--160 kV（可调） 射线束发散角 80° 冷却／工作周期 密封式油冷／100％ 图像处理系统：图像处理系统： X 射线传感器 L 形光电二极管阵列探测器 (多能量)，12bit 深度 显示器 高分辨率 17 英寸液晶显示器 彩色图像显示 根据物质材质，24 位真彩色显示 边缘增强 物体轮廓边缘更加清晰 超级图像增强 图像细节更加清晰 高穿透显示 提高图像中亮区的对比度，使易穿透区更清晰。
低穿透显示 提高图像中暗区的对比度，使难穿透区更清晰 Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 7 页 共 11 页 放大镜 局部放大功能，动态实时放大 增亮/减暗 增加图像的亮度/减暗图像的亮度 图像回拉/前拉 显示前 20 幅图像，并对图像可进行任何图像处理 图像复原 图像显示恢复到最初状态 图像存储 实时保存任意幅图像，并可进行任意图像处理，连续工作保存 图像处理系统：图像处理系统： 多能量彩色 有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色 高能/低能 两种能量切换显示 毒品炸药辅助探测 较为辅助探测一些典型毒品炸药等危险物品 使用环境：使用环境： 工作温度／湿度 0℃～45℃／20%～95% (不冷凝) 储存温度／湿度 -20℃～60℃／20%～95% (不冷凝) 工作电压 220VAC(±10%) 50±3Hz 功率损耗 1.1KW（最大值） 噪声级 <58DB Generated by Foxit PDF Creator © Foxit Software For evaluation only.第 8 页 共 11 页 通道式 X 光射线安全检查设备 AT8065 通道式 X 光射线安全检查设备 AT8065 五大独有特点：五大独有特点： 1、参数全面领先：参数全面领先国家标准。
2、一键关机控制： 关机时只需旋转一下钥匙，设备自动安全关机，减少设备故障 3、节能设计： 机器可以自动感应物体，有行李放上机器启动运行，无行李，机器静止 4、环保设计： 铅帘外加保护膜，防止客人手接触铅，避免铅污染 5、动态画面切换： 画面在静止的时候可以切换，在动态的时候也可以自如切换 基本参数指标：基本参数指。
