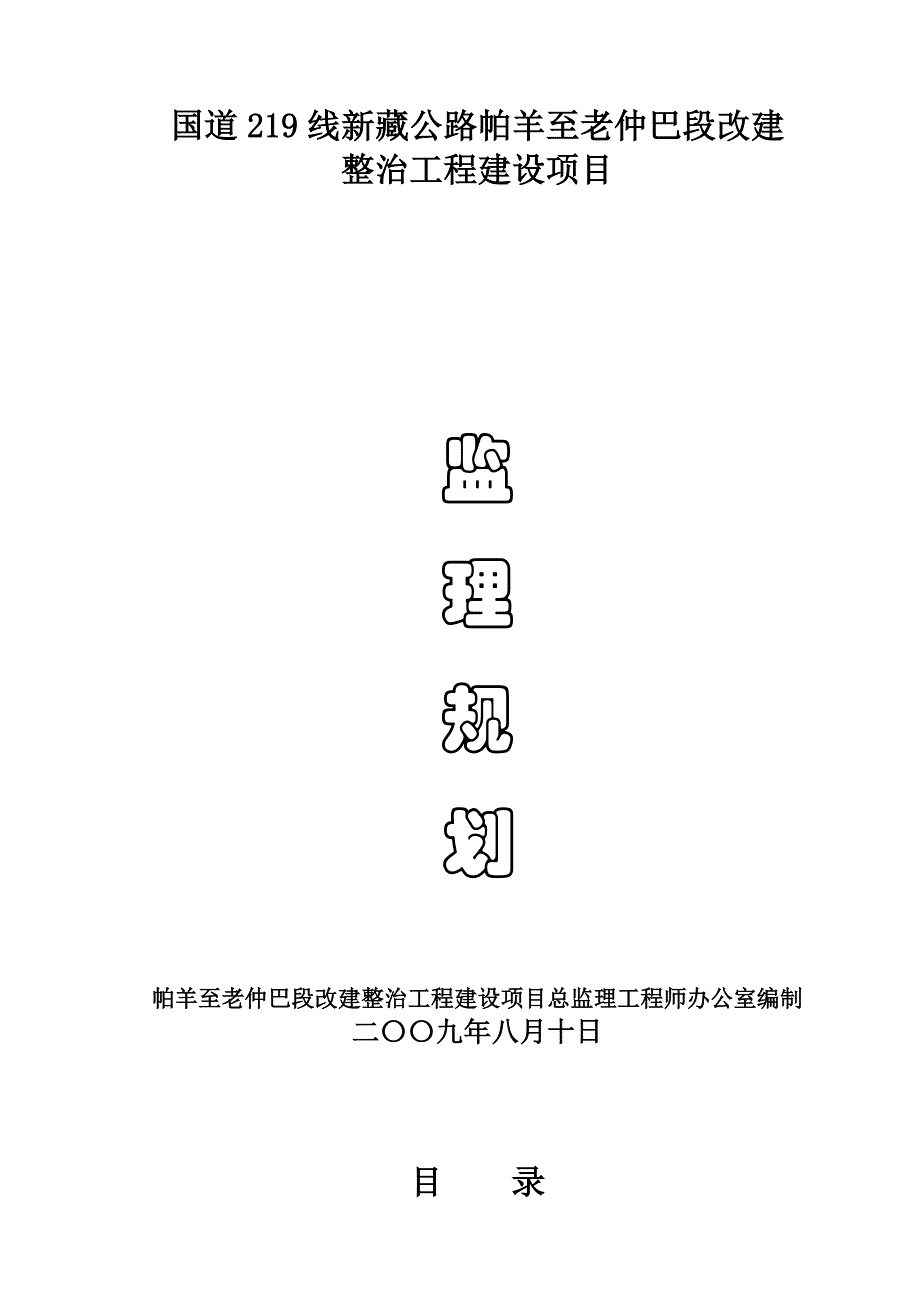

国道 219 线新藏公路帕羊至老仲巴段改建整治工程建设项目监 理 规 划帕羊至老仲巴段改建整治工程建设项目总监理工程师办公室编制二〇〇九年八月十日目 录１一、 工程概况 1-4二、 监理依据 4-4三、 监理工作职责范围 4-7四、 监理目标 7-8 五、 监理标准 8-9六、 监理组织管理机构及职责 9-12七、 施工准备阶段监理 12-17八、 工程质量监理 17-23九、 环境保护、道路保通的监理 23-25十、 工程进度监理 26-30十一、 工程费用监理 30-36 十二、 合同管理 36-41 十三、 交工及缺陷责任期监理 41-46 十四、 组织工作协调 46-49十五、 监理设施及设备 49-50十六、 监理工作程序及管理制度 50-56十七、 文档资料的管理 56-56十八、 监理月报 56-58一、工程概况一、主要技术指标２国道 219 线新藏公路位于新疆、西藏境内，起于新疆喀什地区的叶城县与国道 315 线相接，止于西藏日喀则地区的拉孜县与国道 318 线相连，总体呈南北走向。
新藏公路全长2143km，其中新疆境内路线长 686km，西藏境内路线长 1457km本项目（国道 219 线新藏公路帕羊至老仲巴段）位于西藏自治区的西南部，西起日喀则地区仲巴县帕羊镇境内 (K1553+300)，接国道 219 线新藏公路马攸木新桥至帕羊段止点(K1553+300)，东至日喀则地区仲巴县扎东镇西约一公里处（K1665+839.887） ，接 G219 线老仲巴~达吉岭段起点，路线全长 112.54km一）设计标准及规范项目建设技术标准序号 项 目 单 位 技 术 指 标 备注1 公路等级 三级公路2 设计速度 Km/h 303 路基宽度 m 7.5 城镇路段 8.54 路面宽度 m 6.5 城镇路段 7.05 停车视距 m 306 平面线型一般最小半径 m 65极限最小半径 m 30回头曲线最小半径 m ----不设超高最小半径 m 350平曲线加宽 类 第 2 类加宽7 最大纵坡 % 7 海拔超过 5000m 时，取 6%8 凸形竖曲线半径一般值 m 4009 凹形竖曲线半径一般值 m 40010 桥涵设计荷载 公路Ⅱ级11 桥涵宽度 m 桥宽 8.0m涵洞与路基同宽12 设计洪水频率 大、中桥 1/50路基、小桥涵 1/25帕仲公路按三级公路技术标准进行改建整治,全长 112.54km。
设计速度 30Km/h，路基宽度 7.5m，路面宽度 6.5m；帕羊镇过境段(K1578+400～K1579+500)属城镇路段，路基宽度采用 8.5m，路面宽度 7.0m二）沿线自然条件３1、地理位置国道 219 线新藏公路帕羊至老仲巴段位于西藏自治区西南部，西起日喀则地区仲巴县帕羊 (K1553+300)，止于老仲巴扎东镇(K1665+839.887)，全长 112.54km，路线呈西北～东南走向，穿越西藏自治区日喀则地区仲巴县的帕羊镇、扎东镇；地理位置介于北纬 29°36′～30°07′、东径 83°13′～84°16′之间2、地形地貌项目所在区域内整个地势，高原面从北向南渐次递减，山系的主脊线相对高差逐渐增大，北部高原面保存较好，平均海拔高程在 5000 米以上；南部高原面较破碎，平均海拔高程在4000 米以上，均属高山地形本段路线线位主要在喜马拉雅山脉与冈底斯山脉之间的宽广河谷上展布，沿线最高点位于挡浪拉山口，海拔高度 4763m，最低点位于仲巴县县城东南约8Km 处的柴曲藏布岸边，海拔高度 4557m，全线平均海拔高度 4600m 左右本路线段所翻越的垭口主要有挡浪拉山口，海拔高度 4763m；朔格拉山口，海拔高度 4718m。
3、区域地质构造项目区地质构造复杂，构造体系分属于滇藏地槽和喜马拉雅地槽两大褶皱区以达机翁-马攸木深断裂带(即雅鲁藏布江深断裂带西段)为界，本区域又可划分为喜马拉雅褶皱系和冈底斯褶皱系本项目研究路段即处于喜马拉雅褶皱系内4、区域水文地质本公路线位多穿行于宽谷平原上古河床区，由于下部多为砂卵石强透水层，来自公路北侧的山坡地表水多下渗，向南东渗流，最后汇集于公路南侧的河流湖泊，因此，地下水埋深不大，水位多在地表以下 0.7m～1.5m三）沿线筑路材料、水、电等建设条件及与公路建设的关系由于本项目地处藏西南边远贫困地区，经济落后，当地的建筑材料和电力资源尚未得到很好地开发利用本项目所需的钢材、水泥均需在拉萨购买，沥青需在西宁购买，由汽车运至工地，但运距远而且由于主要运输通道新藏线 219 国道沿线路段为简易砂石路，沿线地质灾害分布广泛，冬季积雪、风吹雪封堵，使得 G219 线运输能力极其低下，物资运输应以夏季为主主要材料分布如下:1. 本路段沿线可用的块、片石料主要分布在马泉河沿河线、休古嘎布附近的山体中，岩性以灰岩、砂岩为主，局部出露有超基性岩，岩质较坚硬，施工单位可自采取用2.砂、砂砾: 本路段沿线砂料主要分布于沿线台地、河流冲沟、河流滩地和山前沉积台地、阶地上，多与卵砾石等混合在一起，砂料分布不均，质量品质参差不齐，需择地进行筛４分选取。
3. 项目区经过地区的河床、湖滨及冰水沉积台地平均地表 30cm~100cm 以下沉积有大量的砂(卵)砾石，其中混合有一定量的砂粒砂(卵)砾石粒径较均匀，强度较高，可用于路基填料或路面工程，施工时由施工单位按照设计选定的料场采取4. 项目区跨越高原湖盆内流水系和雅鲁藏布江外流水系，支流众多，水系发育这些河、湖春季以融雪、融冰水汇水补给为主，夏季以降雨汇水补给为主，水资源较为丰富由于沿线以农牧业为主，无工业污染，因此水质优良，对混凝土无侵蚀性，取用也方便，能够满足各路段工程用水和生活用水5.本项目区内除帕羊镇建有小型太阳能电站、仲巴县建有一座小型水电站可发电之外，其它路段均无公用社会电力供应，因此，工程用电需施工单位自行解决二、 监理依据1、业主与监理单位签定的监理服务合同、协议书；2、交通部颁发的《公路工程施工监理规范》JTG G10—2006；3、业主与承包人签订的施工合同文件、协议及附件；4、两阶段施工图设计文件及部颁《施工技术规范》 ；5、国家、交通部、西藏自治区颁布的相应的公路工程施工规范、工程质量检验评定标准、试验规程等；6、工程实施过程中形成的有关会议纪要、函电、指令和其它文件。
三、监理工作职责范围1、指导思想监理工作围绕工程目标这个系统，以动态控制的运行机制、健全的组织管理机构和人员配备、完善的管理制度，规范化的监理工作程序，因地制宜、适合中尼公路特点的工作手段，良好的企业信誉和一丝不苟、求实诚信的工作作风，按照《监理服务合同》规定的权利和义务，以公正、独立的立场，对工程项目的质量、进度、投资（计量与支付）和合同管理等进行全方位、全过程的控制和管理2、总监办职责范围a) 总则a、 编制监理总体规划,组织驻地监理工程师共同编制监理实施细则；b、 主持召开第一次工地会议定期主持召开监理工程师例会，解决施工中发现的问题；５c、 调查、处理工程中出现的重大质量事故；d、 审批承包人的总体施工组织设计，总体进度计划、年度计划和修正计划；协调各驻地监理工程师、承包人与业主的联系，对影响工期和投资的问题及时向上级汇报； e、 审核开工预付款支付证书，报业主签发；审核最终支付证书，报业主签发；f、 对合同文件、技术规范进行解释，按程序审查工程变更，经业主批准后下达变更令；审核处理承包人提出的延期或费用索赔，报业主批准；g、 发布合同段工程开工令；h、 审查监理人员资质，考核监理工作质量；i、 必要时邀请上级部门、业主、专家、设计单位、施工单位等召开专题会、共同研究解决施工中出现的重大技术问题；j、 组织编制监理文件，协助业主组织承包人编制竣工文件；k、 参加业主主持的交工验收、与业主共同签发交工证书；l、 工程缺陷责任期的监理；签发工程缺陷责任终止证书；m、 配合业主的竣工验收和工程移交工作。
b)、总监办各专业监理工程师职责范围：①、计量监理工程师1、指导、协调全线合同管理工作，组织全线合同管理、计量支付、计划管理人员的业务学习和交流；2. 解释合同条款中含糊不清的问题，协助总监解决合同争端；3. 审查承包人的总体施工进度计划及调整的施工进度计划，督促各合同段驻地监理工程师检查和监督承包人对各项计划的实施，配合各合同段驻地监理工程师召开计划协调会；协助总监理工程师审查承包人的总体施工组织设计和重要施工方案；4. 协助业主制定计量支付的实施办法；5. 与业主共同制定计量台帐的格式，审查各合同段计量台帐，协助结构、道路工程师审查图纸工程数量，用计算机进行计量台帐管理；6. 审查各合同段驻地监理工程师报送的月支付报表及证明材料、最终支付报表等，并修正其错漏；7. 审查承包人提交的工程变更单价、延期及费用索赔；8. 制定或补充有关计量、支付、延期、索赔等方面的表格证书的格式，指导各驻地监理工程师具体实施；６9. 按期向业主提供工程进度情况报告和监理报告等；10. 参加各合同段工程的交工验收及缺陷责任期验收工作；11. 完成总监办领导交办的其它工作②、中心试验室检测工程师1.指导、协调全线监理试验工作，组织全线有关试验人员的业务学习和交流；2.提供或补充各种试验表格和有关各种试验统计报表的格式，管理总监办试验统计报表及有关试验资料；3.检查承包人的工地试验室及其试验仪器、设备及人员，督促和检查承包人定期标定（检定）试验仪器、设备；4.复核和抽检承包人所做的重要配合比试验、标准试验、工艺实验和其它有关试验，并审批标准试验；5.完成总监办监理抽检试验；6.参与新技术、新工艺、新材料、改性沥青试验路段及重要工程的试验工作；7.参加重要技术、质量问题的处理；8.编写监理报告中有关试验、质量检验等部分的内容；9.参加交工验收和缺陷责任期验收工作；10.完成总监办领导交办的其它工作。
3、监理组职责范围1.阅读监理规划；2.熟悉合同文件，了解施工现场；3.参与设计交底工作，检查承包人提交的复测成果对施工图中发现的重大错误、漏项或方案性问题提出报告报监理组；4.督促和检查承包人建立质量保证体系；5.参加第一次工地会议和常规工地会议；6.检查单项工程开工报告准备情况；7.检查承包人的环境保护措施，并监督实施；8.检查承包人授权的常驻现场代表的资质，以及其他派驻到现场的主要技术、管理人员的资质；9.检查承包人的工地试验室，并检查其人员资质；10.配合中心试验室，按照规定的频率独立开展监理的试验、检测工作；11.检查承包人拟用于本工程。
