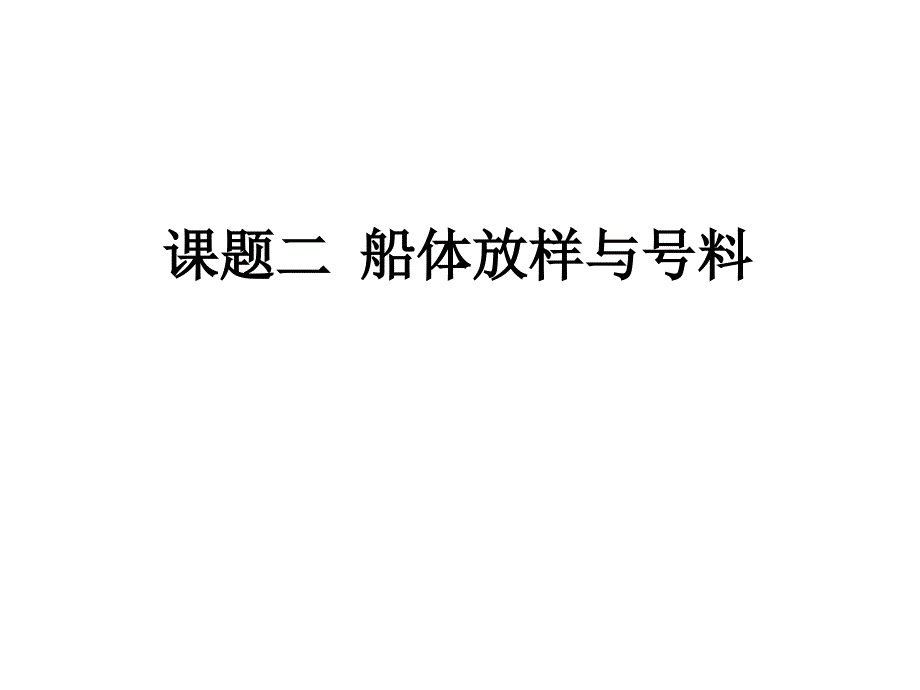

课题课题 二 船体放样样与号料 船体放样的基本概念1、定义船体放样(lofting)：对船体型线进行三向光顺、求取光顺的结构线和板缝线，进行船体构件展开，制作样板、样箱或草图等放样资料，为后续工序提供可用数据的工艺过程2、主要工艺流程船体型线三向光顺生成光顺的肋骨型线绘制结构线和板缝线船体构件展开制作样板、样箱、草图等放样资料3、船体放样方法（1）手工放样（manual lofting）：用手工作图方法进行放样实尺放样（full scale lofting）:按1:1的比例进行的放样比例放样（Scale lofting）:按1：5或1：10的比例进行的放样2）数学放样（mathematical lofting）:运用数学函数定义船体型线或船体曲面，并将其编制成计算机程序，采用计算机技术进行放样第一节节 船体理论论型线线放样样（1）一、船体型线图（lines plan）1、船体型线图的投影关系船体型线图：在三个相互垂直的投影面上，以船体型表面的截交线和外形轮廓线的投影线表示船体外形的图样船体型线图的投影关系如图船体型线图的投影关系2、船体型线图的三视图（1）纵剖线图（sheer plan） 纵剖线（buttocks）（2）横剖线图（body plan） 横剖线（body lines）（3）半宽水线图（half breadth plan） 水 线（waterlines） 3、型线的精确性 （1）光顺性：型线曲率和缓变化，没有局部凹凸和突变。
（2）协调性：同组型线的间距大小有规律变化，不时大时小 （3）投影一致性：任意一点在各视图上的长、宽、高型值应吻合 光顺性（fairness） 三面吻合（coincide in three projection planes）二、理论型线放样的方法和步骤（一） 格子线（grid）的绘制 1、作基线（molded base line） （1）铅垂线法用直径0.51mm钢丝，二端分别固定在拉线架的花篮螺丝上，并调节拉紧用线锤每隔1.52m划一点，每过3点(1、2、3)、(2、3、4)连一直线，并检查各点使其全部通过，然后用色漆笔划出直线2）激光经纬仪法 采用高精度激光经纬仪，先调平仪器中心，对准0点光束发射到An点，将仪器激光管反方向旋转360，再复查光点，若无偏移，再每隔15002000mm划出各点，然后按上述同样方法划出基线2、作站线（station ordinates） （1）在基线上量出各站号等分点，并标出站号； （2）作首、尾垂线和中站线；几何作图法：中垂线法或勾股弦定理法激光经纬仪法 将仪器中心对准0号站点； 将光束发射到20号、10号站线点； 将仪器的水平度盘左转90划出若干点； 再将仪器的水平度盘右转90复测10号、20号站线点是否重合； 过各点用色漆划出一直线即0号站线。
3）作其余站线在三条垂线上各量取大于船体最高点的一个定值作一条水平直线，检查010、1020和020站之间的值；在最高水平线上在020站线之间作20等分点；将基线和最高水平线上对应的站号点连成直线并划出色漆线即得站线3、作水线或纵剖线 选择几根站线分别量取各水线的高度值，每过三点弹一直线即得水线； 选择几根站线分别量取各纵剖线的宽度值，每过三点弹一直线即得纵剖线4、作横剖面图上的格子线5、格子线的检验用对角线验证其精确性。
