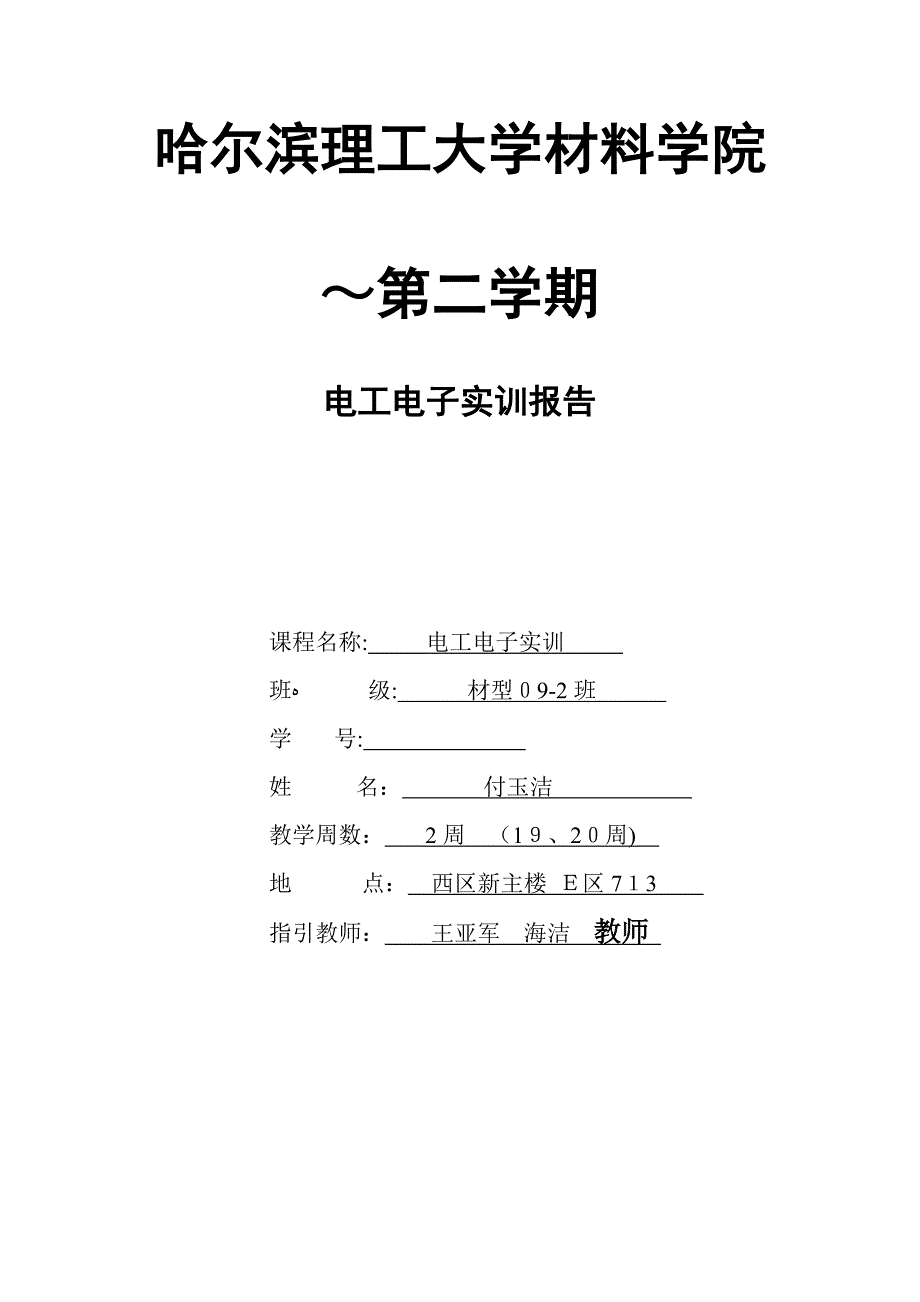

哈尔滨理工大学材料学院～第二学期电工电子实训报告课程名称: 电工电子实训 班ﻩ 级: 材型０9-2班 学 号: 姓 名： 付玉洁 教学周数： 2周 （1９、2０周) 地 点： 西区新主楼 Ｅ区7１3 指引教师： 王亚军 海洁 教师 目 录DT-８3０B数字万用表安装与调试一、 实训目的二、实训规定三、DT830B数字万用表的特点和工作原理四、安装所需工具及元器件清单五、ＤT830Ｂ数字万用表的安装工艺六、安装中浮现的问题及解决措施七、安装之后的测试与总装八、实训体会附录：焊接注意事项住宅供电电路的安装 一、实训目的二、实训规定三 供电电路的原理框图四 仪器设备清单五 实训操作环节六 心得体会电动机直接启动电器控制电路一 实训目的二 实训规定三 三相异步电动机的构造基本工作原理四 安装所需工具及元器件清单五 实训训练环节和操作要领六 安装连接中浮现的问题及解决措施七 实训体会DＴ-830B数字万用表安装与调试一、实训目的通过数字万用表的安装与调试实训,理解数字万用表的特点,熟悉装配数字万用表的基本工艺过程,掌握基本的装配技艺,学习整机的装配工艺;培养动手能力及严谨的工作作风。
二、实训规定1. 理解数字万用表特点2. 熟悉万用表装配技术的基本工艺过程3. 安装制作一台数字万用表三、DT８3０Ｂ数字万用表的特点和工作原理DT830B型便携式3位半数字万用表是常用的数字式检测仪表1、重要特点l 技术成熟 主电路采用典型数字表集成电路ICL7１０６,久经考验、性能稳定可靠l 性价比高 由于技术成熟、应用广泛而产生的规模效益使产品价格低到需要者皆可拥有且具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等长处l 构造合理 采用单板构造，集成电路TCL7106采用COB封装只要有一般电子装配技术即可成功组装２、工作原理 DT830B电路原理图如下图所示,它是３位半数字万用表数字万用表的核心是以IＣL７１06Ａ/Ｄ转化器为核心的数字万用表A/D转化器将0~２V范畴的模拟电压变成三位半的BＣD码数字显示出来将被测直流电压、交流电压、直流电流及电阻的物理量变成０~2V的直流电压，送到ICL710６的输入端，即可在数字表上进行检测为检测不小于2V的直流电压，在输入端引入衰减器,将信号变为0~2Ｖ，检测显示时再放大同样的倍数检测直流电流,一方面必须将被测电流变成0~2V的直流电压即实现衰减与I/Ｖ变换。
衰减是有精密电阻构成的具有不同分流系数的分流器完毕电阻的检测是运用电流源在电阻上产生压降由于被测电阻上通过的电流是恒定的，因此在被测电阻上产生的压降与其阻值成正比，然后将得到的电压信号送到A／Ｄ转换器进行检测原理图）四、安装所需工具及元器件清单1、工具实验工具涉及：烙铁、焊锡、镊子、钳子、螺丝刀、黄油等2、元器件清单如下图所示:１ 机壳 1套1１ 定位弹簧 ２个2 液晶片 1片１2 自动螺丝(2*６）4只3 线路板 1片1３ 自动螺丝(23*８）2只４ 保险管 1个14 电位器 1个５ HＦE座 １个1５ 锰铜丝 １个6 Ｖ形触片 6个1６ 输入杆座 ３个7 9Ｖ电池 1个17 表笔 1付８ 电池压簧 ２个18 阐明书 1张9 导电胶条 1条19 电路图 １张10 滚珠 2个２０ 电阻元件板 1板五、DT830Ｂ数字万用表的安装工艺 DT８30B数字万用表由机壳塑料件(涉及上下盖、旋纽)、印制板部件（涉及插口)、液晶屏及表笔等构成，组装能否成功的核心是装配印制板部件。
整机安装过程如下:1. 清点组装配件开始安装之前,我按照ＤＴ830B元件清单进行了清点配件，以免在安装过程中，找不到相应配件2. 印制板安装、电烙铁加热按照指引书找到双面板的焊接面,检查电电路板与否有问题划分焊接面Ｂ、有关元件安装A面,并将电烙铁通电加热时放在铁架子上3. 电阻元器件测试和编号根据DT83０B的原理图、安装图（ＰCＢ）及电阻的读取措施,测试各电阻的阻值以及编号,对电阻编号完后,便进行电阻安装安装时根据安装孔距＞８ｍｍ的采用卧式安装，孔距＜5mm的采用立式安装4. 电容及二极管安装分清电解电容及二极管的＋、—极,根据电容及二极管上面的相应标签,焊接和电路板上5. 安装保险座、ＲO、弹簧6. 安装电池线电池线由B面穿过A先再插入焊孔、在B面焊接红钱接“＋”,白线接“—”7. 液晶屏的安装先将液晶屏放入面壳窗口内,白面向右，方向标记在右方;然后放入液晶屏支架,平面向下；用镊子把导电胶条放入支架两横槽中8. 旋钮安装把V型簧片轻轻装到旋钮上，再将两个小弹簧蘸 少 许黄油放入旋钮两圆孔内，把两个小钢珠放到表壳中 间位置,然后把旋钮按相应的方向放入表壳9. 固定印制板把印制板放进表壳(注意:液晶展要夹稳)，用螺钉结实。
10. 装上电池,液晶显示正常六、安装中浮现的问题及解决措施1. 液晶显示屏l 显示暗淡甚至不显示：电池失效或液晶显示屏老化;量程转换开关接触不良解决措施:重新换电池或液晶显示屏;卸掉量程转换开关并重新装上l 发生笔画残缺现象：7106局部损坏，某些驱动端接触不良;ＬCD接触不良;解决措施：卸掉液晶显示屏并重新装上2. 二极管l 该档不能测量:量程转换开关接触不良解决措施:卸掉量程转换开关并重新装上七、安装之后的测试与总装1. 校准数字万用表的功能和性能指标由集成电路和选择外围元器件得到保证,只要安装无误，仅作简朴调节即可达到设计指标2． 总装(１)贴屏蔽膜，将屏蔽上保护纸揭去，露出不干胶面2）盖上后盖，安装后盖两个螺丝，至此安装、校准、检测所有完毕八、实训体会通过这次的实训,我学会了有关的万用表的基本原理与安装工艺，掌握一般元器件辨认及检测,练习常用仪器的使用，掌握焊接技术和数字万用表的检测措施可以在平常生活中,对一起简朴的电子设备进行维护,对焊接有了实践的的经验,明白了作为一名新时期的技术人才一定要做到学以致用，这些对我来说受益非浅亲身感受了所学知识与实际的应用,理论与实际的相结合，让我大开眼界。
看到自己的劳动成果内心欣喜无比，虽然尚有受点小伤通过实训，我有如下几点感受:l 实训是对每个人综合能力的检查要想做好任何事,除了自己平时要有一定的功底外,我们还需要一定的实践动手能力，操作能力l 本次实训，我深深体会到了积累知识的重要性附录:焊接注意事项规范阐明:好的焊接措施是安装数字多用表套件最重要的因素,合适的电烙铁也十分重要本次实训推荐一种小的圆锥头型2５－40瓦的电烙铁对的的焊接措施如右图1． 将电烙铁头靠在元件脚和焊盘的结合部注:所有元件从焊接面焊接2. 若烙铁头上带有少量焊料， 可使烙铁头的热量较快传到焊点上将焊接点加热到一 定温度后，用焊锡丝触到焊接件处,熔化适量的焊料；焊锡丝应从烙铁头的对称侧加入3. 当焊锡丝适量熔化后，迅速移开焊锡丝;当焊接点上的焊料流散接近饱满,助焊剂尚未完全挥发，也就是焊接点上的温度最合适、焊锡最光亮、流动性最强的时刻， 迅速移开电烙铁4. 焊锡冷却后就得到一种抱负的焊接了住宅供电电路的安装 前言 在实际平常生活中，常常会遇到需要两个开关异地控制同一盏灯的场合,例如在客厅和卧室设立灯控开关,控制客厅内的同一盏灯,进门时打开客厅的灯,进卧室后可以关闭客厅的灯。
尚有在楼梯、通道间的照明电灯设计时,也常会用到此控制电路 一 实训目的通过住宅供电电路的安装，掌握根据原理图安装的技能理解住宅供电电路的工作原理及附件(如空气开关、漏电保护器等）的作用理解通用电工工具的用途、规格，掌握好合理使用措施理解所用导线线头的加工工艺二 实训规定熟悉日光灯的工作原理，掌握日光灯线路的安装设计并安装异地和三地的照明控制系统三 供电电路的原理框图电度表 ＱS 甲地 Ｋ１ 乙地Ｋ2Ｌ 电子镇流器N漏电保护器荧光灯管墙壁插座四 仪器设备清单1 接线端子 ２只2 ＤZ４7E断路器 1个3 漏电保护器 １个4 墙壁插座 1个5 墙壁开关 2个6 电度表 1块7 剥线钳 １只８ 尖嘴钳 1只9 螺丝（十字花头)1只五 实训操作环节1、根据有关的教材内容，预习住宅供电电路的工作原理2、查阅电度表、空气开关、漏电保护器有关功能及接线规定3、清点材料及工具4、在控制板上按布置图安装电器元件5、熟悉常用电工工具的使用6、理解所用导线线头的加工工艺。
7、按图接线,自检并通电8、关电源、拆线六 心得体会这次的住宅供电电路的安装，增强了我的动手操作的能力通过这一次的电子电工实训，我掌握了日光灯电路的安装,学会了白炽灯的两地及三地的控制措施,也学习了某些低压电器的有关知识，理解了其规格、型号及使用的措施更重要的是,我还学会了电路的接线及检查的措施 在这次的电路组装过程中,我明白许多安装电路应当注意问题，例如不容许带电操作,必须保证电路安全无误后才干由教师许可通电；两根电线之间用电胶带粘的不严密，容易浮现触电事故，因此应当仔细检查后再通电；要讲求用电的安全，不许用手触及各电气元件的异电部分,也规定操作的时候要心细、谨慎,避免触电及意外的受伤通过这个电工电子实训我结识到我们做任何事都要一丝不苟,认真的掌握事物的发展原理和内部构造，认清事物本质，踏实的干好每个环节，虚心的向周边的人学习,团结合伙就有也许事半功倍 电动机直接启动电器控制电路一、 实训目的1、通过直接启动电器控制的安装接线训练，掌握电器按电路图接线技能2、熟悉相应低压电器的功能及接线措施3、纯熟电工接线及布线技巧二、实训规定１、纯熟电工接线及布线技巧2、接通电动机线路让电动机启动正常旋转。
三、三相异步电动机的构造基本工作原理１、三相异步电动机的构造三相异步电动机由定子部分和转子部分构成定、转子中间是气隙2、三相异步电动机的基本工作原理三相异步电动机要带负载运营，同直流电机同样,必须提供一定大小和拟定旋转方向的电磁转矩，即需要磁场和电流的共同作用产生电磁转矩但异步电动机的电磁转矩产生的措施不同于直流电机,异步电动机的磁场是旋转磁场，转子电流是感应电流，气隙中的旋转磁场与转子导体的感应电流互相作用产生电磁转矩四、安装所需工具及元器件清单如下图所示:1 接线端子 3只5。
