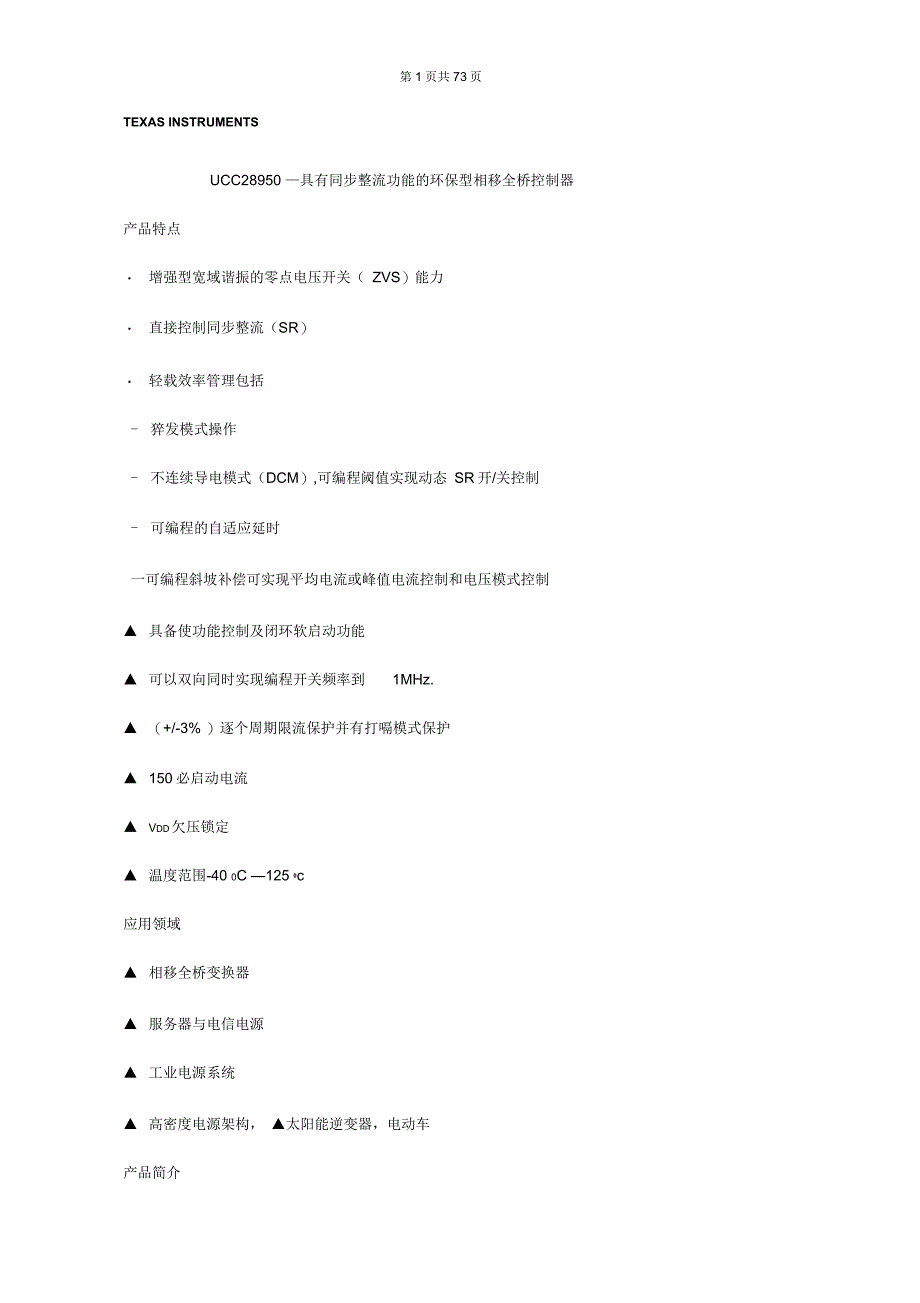

第1页共73页TEXAS INSTRUMENTSUCC28950 —具有同步整流功能的环保型相移全桥控制器产品特点・ 增强型宽域谐振的零点电压开关（ ZVS）能力・ 直接控制同步整流（SR）・ 轻载效率管理包括- 猝发模式操作- 不连续导电模式（DCM）,可编程阈值实现动态 SR开/关控制- 可编程的自适应延时一可编程斜坡补偿可实现平均电流或峰值电流控制和电压模式控制▲ 具备使功能控制及闭环软启动功能▲ 可以双向同时实现编程开关频率到 1MHz.▲ （+/-3% ）逐个周期限流保护并有打嗝模式保护▲ 150必启动电流▲ Vdd欠压锁定▲ 温度范围-40 0C —125 0c应用领域▲ 相移全桥变换器▲ 服务器与电信电源▲ 工业电源系统▲ 高密度电源架构， ▲太阳能逆变器，电动车产品简介UCC28950相移控制器是在TEXAS公司的UCCx895系列相移控制器工业标准基础上对功能进行优化提高而推出的新产品，可以为当今高性能要求的电源系统提供最高的转换效率UCC28950 应用了先进的全桥控制和主动的同步整流输出控制，初级信号允许编程延迟来确保在宽负载电流和输入电压范围内 ZVS能正常运行，而负载电流自然地调整次级同步整流器开关延迟时间，最终实现效率达到最大。
UCC28950典型应用UCC28950 同样也具有多样的轻载管理特性包括猝发模式和动态 SR开/关控制，以确保ZVS操作向下延伸到更轻的负载另外，UCC28950支持峰值电流控制及电压控制模式， 编程开关频率可达1MHz.保护方式多样化，包括逐个周期限流， UVLO （欠压锁定）和热保护关闭 90度相移插入同步运行工作可以轻易在使用 UCC28950的两电源转换器间实现UCC28950 （采用 TSSOP-24 封装）订购信息TEMPERATURE RANGE. U = TjPACKAGETAPE AND REEL QTY.part number-KTC lo CSXPiasftc 24-pln TSSOP (PW)二匚二UCC2B95QPW2000绝对最大额定值工作环境中空气的温度范围（除非另有说明）⑴⑵参数值单位输入电压范围，Vdd⑶-0.4 — 20.0OUTA, OUTB, OUTC, OUTD, OUTE, OUTF-0.4 —VDD + 0.4在 DELAB,DELCD,DELEF, SS/EN,DCM, TMIN, RT,SYNC, RESUM, EA+ ,EA ,COMP, CS, ADEL, ADELEF 上输入电压-0.4 —VREF + 0.4V在VREF上输出电压-0.4 —5.6ESD额定值，HBM2 kESD额定值，CDM500连续总功耗参见损耗额定值界面实际工作结点温度范围-40-150工作划、境温度范围-40-125贮存温度，Tstg-65-1500引线温度（焊接，10秒）300C⑴超过上表中标有“绝对最大额定值”时，设备可能会被永久性破坏。
⑵ 这些器件对静电敏感，遵循正确的设备处理程序⑶所有的电压都是与地线有关的，除非另有说明电流在指定端子是阳极输入，阴极输出参见数据表的包装说明部分中对热值限制和包装的正确方式损耗额定值⑴PACKAGE(aC/W>DERAHNG FACTORPOWER RATINGABOVE Ti = MFCT* < 25cleT\ = 7&DCTt, = B6DCPW18.S89.311L2 nW P1.12 W0.615 W0.443 W⑴这些热值是在标准的 JEDEC测试条件下获得的，并且用来对应不同包装的热性能实际操作中，冷却条件和热阻抗 RQJA的设计是具体有规定的推荐工作条件工作状态下所有的温度范围（除非另有说明）最小典型取大单位供电电压范围， Vdd81217V运行接点温度范围—401250c转换器开关频率设置范围501000kHz在OUTA, OUTB和OUTC, OUTD之间可编程延迟范围是通过电阻器 DELAB 和DELCD和参数Ka⑴设定的301000ns在OUTA, OUTB和OUTC, OUTD之间可编程延迟范围是通过电阻器 DELEF和参数Kef⑴设定的301400可编程DCM范围，即在CS⑴上电压的百分比5%30%可编程T MIN范围100800ns⑴ 只在特性描述中被证实 电气特征⑴Vdd = 12V, Ta = Tj = - 400C— 125 0C, Cvdd= 1 F, C ref = 1 pF, Rab = 22.6 k Q, Rcd = 22.6 kQ, Ref = 13.3 kQ, RSUM = 124 kQRMIN = 88.7K Q,连接 RT 脚和 5-V 电压供给之间 RT=59 k Q,设置Fsw = 100kHz( F osc = 200 kHz)(除非另有说明)。
所有的元件设计方案都 是根据应用图表制定的参数测试条件最小典型最大单位欠压锁定（UVLO ）UVLO_ RTH启动门限电压值6.757.37.9VUVLO_ FTH启动后最小工作电压6.156.77.2UVLO_HYST滞后现象0.530.60.75供给电流IDD(off)启动电流Vdd 是 5.2V150270心IDD工作供给电流510mAVREF输出电压VrefVREF总电压范围0 4R<20mA; V dd =从8V到17V4.92555.075VISCC短路电流VREF=0V-5323mA开关频率（内部振荡器频率 FOSC的1/2）FSW（nom）总范围92100108kHzDmax最大占空95%97%同步性PHsync总范围在RT和GND之间，RT=59 kQ;输入脉冲 200 kHz , D=0.5 在SYNC8590950PHFYNC总范围RT脚和5-V电压供给之间 RT=59 k Q,一40°C4j 425 0C180200220kHzTpw脉冲宽度2.22.52.8必⑴Ta = 25 0C （特定值）电气特征（续上）Vdd = 12V , Ta = Tj = - 400C— 125 0C, Cvdd= 1 F, C ref = 1 pF, Rab = 22.6 k Q, Rcd = 22.6kQ, Ref = 13.3 kQ, RSUM = 124 kQRMIN = 88.7K Q,连接 RT 脚和 5-V 电压供给之间RT=59 k Q,设置Fsw = 100kHz（ F osc = 200 kHz）（除非另有说明）。
所有的元件设计方案都 是根据应用图表制定的参数测试条件最小典型最大单位误差放大器普通模式输入电压范围VICM范围使参数安全，0.53.6VVio补偿电压-77mVIBIAS输入偏置电流-11心MEA HIGH高电平输出电压(EA + ) — (EA )=500 Mv , Ieaout =0.5 mA3.94.25VEA low低电平输出电压(EA + ) - (EA )= 500 Mv ,Ieaout= 0.5 mA0.250.35ISOURCE误差放大器拉电流-8一3.75-0.5mAISINK误差放大器灌电流2.74.65.75IVOL开环DC增益100dBGBW（全增益）频带宽度⑵3MHz周期电流限制VCS-LIMCS脚周期端口1.9422.06VT cs从CS到OUTC和OUTD传送延迟CS和GND之间脉冲从0到2.5V100ns内部打嗝模式设定IDS逐周期电流限制期放电电流Vss = 0V152025心Vhcc打嗝退出阈值3.23.64.2VIHCC打嗝模式断开时放电电流1.902.553.2心软启动/启动Iss充电电流Vss= 0V202530心VSS_STD关闭/重启/重设/端口0.250.500.70VVss_pu上拉门限值3.33.74.3VSS_CL钳位电压4.24.654.95⑵只在特性描述中被证实电气特征（续上）Vdd = 12V, Ta = Tj = - 400C— 125 0C, Cvdd= 1 F, C ref = 1 pF, Rab = 22.6 k Q, Rcd = 22.6 kQ, Ref = 13.3 kQ, RSUM = 124 kQRMIN = 88.7K Q,连接 RT 脚和 5-V 电压供给之间RT=59 k Q,设置Fsw = 100kHz（ F osc = 200 kHz）（除非另有说明）。
所有的元件设计方案都是根据应用图表制定的参数测试条件最小典型最大单位可编程延迟时间设定精度和范围 ⑶⑷⑸⑹⑺Tabset1在OUTA和OUTB之间短暂延迟时间设置精度CS=ADEL=ADELEF=1.8V324556Tabset2在OUTA和OUTB之间长期时间设置精度CS=ADEL=ADELEF=0.2V216270325Tcdset在OUTC和OUTD之间CS=ADEL=ADELEF=1.8V3245561短暂延迟时间设置精度nsTcdset2在outc和outd之间长期延迟时间设置精度CS=ADEL=ADELEF=0.2V216270325Tafset1在下降的 OUTA 和OUTF之间短暂延迟时间设置精度CS=ADEL=ADELEF=0.2V223548Tafset2在下降的 OUTA 和OUTF之间长期延迟时间设置精度CS=ADEL=ADELEF=1.8V190240290Tbeset1在下降的 OUTB 和OUTE之间短暂延迟时间设置精度CS=ADEL=ADELEF=0.2V223548Tbeset2在下降的 OUTB 和OUTE之间长期延迟时间设置精度CS=ADEL=ADELEF=1.8V190240。
