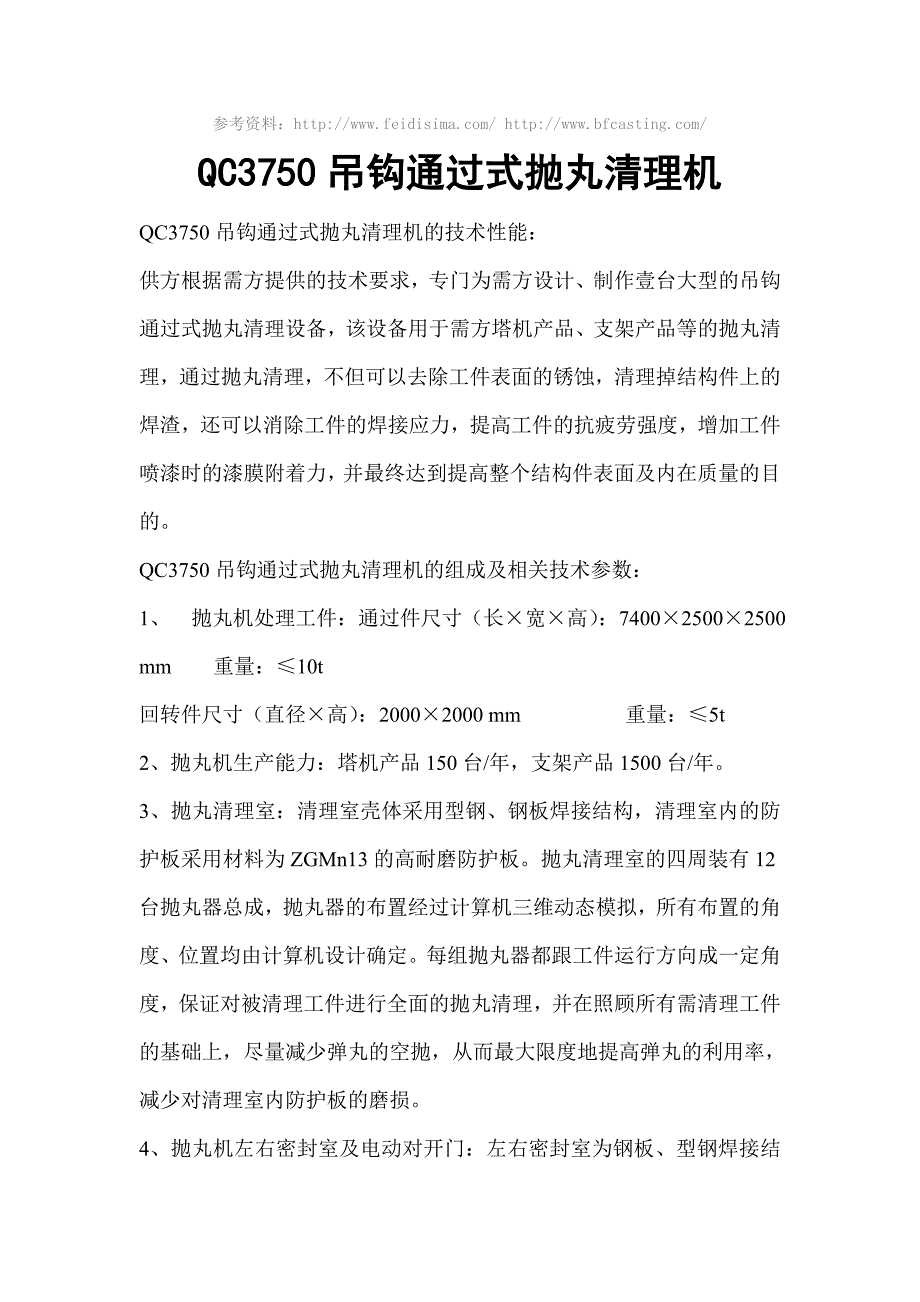

参考资料： 抛丸机处理工件：通过件尺寸（长×宽×高）：7400×2500×2500 mm 重量：≤10t回转件尺寸（直径×高）：2000×2000 mm 重量：≤5t2、抛丸机生产能力：塔机产品150台/年，支架产品1500台/年3、抛丸清理室：清理室壳体采用型钢、钢板焊接结构，清理室内的防护板采用材料为ZGMn13的高耐磨防护板抛丸清理室的四周装有12台抛丸器总成，抛丸器的布置经过计算机三维动态模拟，所有布置的角度、位置均由计算机设计确定每组抛丸器都跟工件运行方向成一定角度，保证对被清理工件进行全面的抛丸清理，并在照顾所有需清理工件的基础上，尽量减少弹丸的空抛，从而最大限度地提高弹丸的利用率，减少对清理室内防护板的磨损4、抛丸机左右密封室及电动对开门：左右密封室为钢板、型钢焊接结构密封室内壁采用高耐磨橡胶护板进行防护密封室的一端与抛丸室相连，另一端分别装有电动对开门，大门结构采用新式设计，重量轻，刚度好，密封好、运行平稳可靠5、手动清理室：手动清理室为半封闭钢板焊接结构，用于局部盲孔部位的手工清理内设载重10吨的钢轨，与涂装线相连内壁设数处抽风口，抽风口与主机的抽风系统相连，由控制阀进行手动控制，当进行手工清理时，打开抽风控制阀进行除尘。
6、抛丸器：12台， 型号：Q034，抛丸量：12×250 kg/min， 功率：12×15 kW7、斗式提升机： 2套， 提升量：2×90 t/h， 功率：2×7.5 kW8、纵向螺旋输送器：4套， 输送量：4×90 t/h， 功率：4×4 kW9、横向螺旋输送器：2套， 输送量：2×90 t/h， 功率：2×4 kW10、收丸螺旋输送器：1套， 输送量：15 t/h， 功率：2.2 kW11、分离器： 2套， 分离量：2×90 t/h， 功率：2×4 kW12、工件搬运电动平车： 1套, 载重量：≤10t, 行走速度：12.5 m/min 13、电动葫芦：6套, 起重量：≤5t, 运行速度：1～10 m/min(变频调速) 14、工件自转机构：1套, 转速：5 r/min， 功率：0.75 kW 15、高压吹丸风机：1套, 风量：约8000m3/h， 功率：18.5 kW16、高真空吸丸机：1套, 功率：5.5 kW17、弹丸控制系统：12套， 型号：QM气动闸， 最大流量：300kg/min18、环保参数：设备噪音：≤90分贝， 烟囱排尘浓度：≤100 mg/m3 19、清理要求：符合GB8923-88 A-B Sa2.5标准， 局部A-B Sa220、抛丸机除尘系统：总风量：约46000 m3/h，清理室：约39000 m3/h， 分离器：约7000 m3/h21、压缩空气耗量：耗量：3 m3/min ， 压力：0.4～0.7 MPa22、总功率：376.25 kW三、QC3750吊钩通过式抛丸清理机的供货范围：序号 部件名称 数量 主 要 组 成 1 抛丸器总成 12 Q034抛丸器、轴承座、皮带轮、电机、抛丸器屏蔽等 2 抛丸清理室 1 钢板型钢焊接而成的室体壳、ZGMn13高耐磨防护板、室顶密封装置、集丸料斗等 3 左右密封室 2 钢板型钢焊接而成的室体壳、耐磨橡胶防护板、室顶密封装置、集丸料斗等 4 手动清理室 1 钢板型钢焊接而成的半封闭室体壳、集丸料斗等 5 电动对开门 2 门体、耐磨橡胶防护板、驱动机构等 6 斗式提升机 2 传动系统、罩壳、皮带、料斗、涨紧装置、脉冲检测装置、减速机、防逆转装置等 7 丸渣分离器 2 传动系统、螺旋输送器、减速机、储丸斗、BE式分选区、滚筒筛、脉冲检测装置等 8 横向螺旋输送器 2 传动系统、螺旋轴、罩壳，减速机、脉冲检测装置等 9 纵向螺旋输送器 4 传动系统、螺旋轴、罩壳，减速机、脉冲检测装置等 10 收丸螺旋输送器 1 传动系统、螺旋轴、罩壳，减速机、脉冲检测装置等 11 吊钩自转机构 1 减速机、链轮、传动组、非标链条、气缸等 12 检修平台梯子 1 钢结构平台、栏杆及梯子等 13 气动供丸系统 1 气控闸门、气缸、溜丸管道等 14 电动平车 1 平车、钢轨、驱动机构等 15 环形轨道及支架 1 轨道、支架、横梁等 16 电动葫芦 6 电动葫芦、吊钩、吊具等 17 吹丸系统 1 高压吹丸风机、高真空吸丸机、吹管等 18 除尘系统 2 ZC100B布袋式除尘器、风机、尘降室、除尘管道等 19 气控系统 1 气控箱、控制系统等 20 电控系统 1 PLC、变频器、模拟屏、滑触线、触头、电控柜、电器元件、电线电缆等 21 随机备件 叶片96件、定向套12件、分丸轮12件 四、关键元器件明细表名称 制造厂 PLC可编程序控制器 日本欧姆龙 变频器 日本富士或三菱 光电管 日本欧姆龙 带座轴承 开封轴承厂 轴承 瓦轴或哈轴 摆线针轮减速机 上海减速机厂 电机 淄博博山电机厂 电动葫芦 南京起重机械总厂 其他主要电气元件 欧姆龙、施奈德、西门子等厂家 五、二年内用备品、备件清单 名称 图 号 数量 叶 片 Q034-1 576 定向套 Q034-2 48 分丸轮 Q034-3 36 顶护板 Q034-4 60 侧护板 Q034-5 120 端护板 Q034-6 72 六、供、需双方责任与分工：1. 供方负责图纸设计、整机制作、安装调试及需方操作人员的技术培训。
2. 供方负责将设备运输到需方安装现场3. 供方除提供随机技术文件外，另提供易损件明细表、操作使用手册等4. 供方收到需方预付款后，25天内特快专递提供地基模板图5. 需方免费提供卸车、安装所需的吊、拉、电气焊等工具6. 供方负责设备基础的设计制作。
