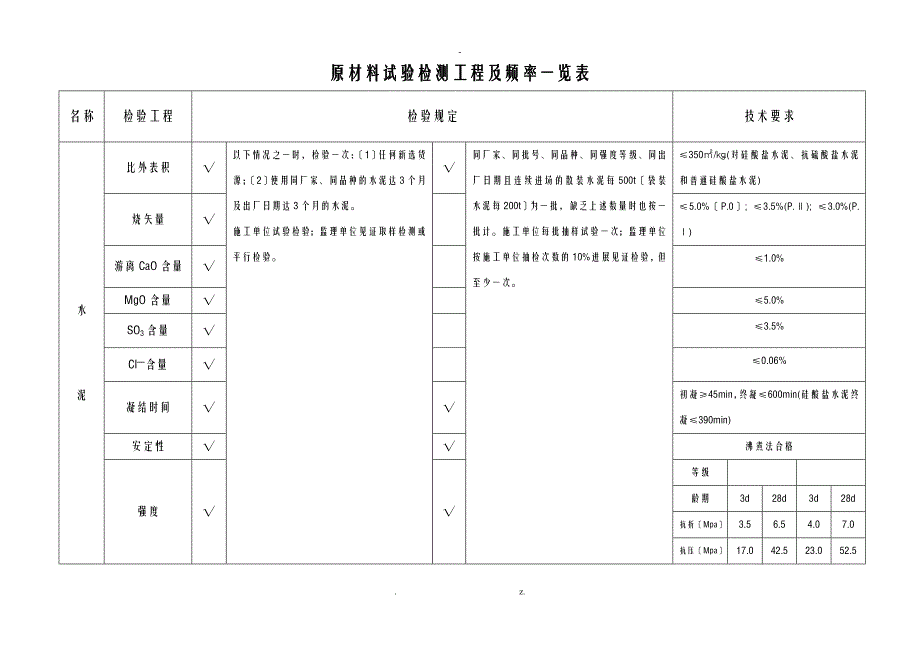

原材料试验检测工程及频率一览表名称检验工程检验规定技术要求水泥比外表积√以下情况之一时，检验一次：〔1〕任何新选货源；〔2〕使用同厂家、同品种的水泥达3个月及出厂日期达3个月的水泥施工单位试验检验；监理单位见证取样检测或平行检验√同厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的散装水泥每500t〔袋装水泥每200t〕为一批，缺乏上述数量时也按一批计施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进展见证检验，但至少一次≤350㎡/㎏(对硅酸盐水泥、抗硫酸盐水泥和普通硅酸盐水泥)烧矢量√≤5.0%〔P.0〕; ≤3.5%(P.Ⅱ); ≤3.0%(P.Ⅰ)游离CaO含量√≤1.0%MgO含量√≤5.0%SO3含量√≤3.5%Cl—含量√≤0.06%凝结时间√√初凝≥45min，终凝≤600min(硅酸盐水泥终凝≤390min)安定性√√沸煮法合格强度√√等级龄期3d28d3d28d抗折〔Mpa〕3.56.54.07.0抗压〔Mpa〕17.042.523.052.5碱含量√≤0.80%C50以下混凝土C50及以上混凝土粉煤灰细度√以下情况之一时，检验一次：〔1〕任何新选货源；〔2〕使用同厂家、同批号、同品种的产品达3个月及出厂日期达3个月的产品。
施工单位试验检验；监理单位见证取样检测或平行检验√同厂家、同批号、同品种、同出厂日期的产品每200t为一批，缺乏200t时也按一批计施工单位每批抽样试验一次；监理单位按施工单位抽样次数的10%分别进展平行检验和见证检验，均不少于一次≤25.0%≤12.0%烧矢量√√≤8.0%≤5.0%含水量√≤1.0%〔对干排灰〕需水量比√√≤105%≤95%SO3含量√≤3.0%CaO含量√≤10%〔对于硫酸盐侵蚀环境〕碱含量√/Cl—含量√≤0.02%游离CaO含量√F类粉煤灰：≤1.0%；C类粉煤灰：≤4.0%安定性√≤5.0mm〔雷氏夹沸煮后增加距离〕原材料试验检测工程及频率一览表〔续〕名称检验工程检验规定技术要求＜C30C30～C45C50细骨料颗粒级配√以下情况之一时，检验一次：〔1〕任何新选料源；〔2〕连续使用同料源、同品种、同规格的细骨料达一年施工单位试验检验；监理单位见证取样检测或平行检验√连续进场的同料源、同品种、同规格的细骨料每400m3〔或600t〕为一批，缺乏上述数量时也按一批计施工单位每批抽样试验一次，其中有机物含量每3个月检验一次；监理单位按施工单位抽检次数的10% 分别进展平行检验和见证检验，均不少于一次。
粗级3.7～3.1；中级3.0～2.3细级；2.2～1.6吸水率√≤2%含泥量√√≤3.0%≤2.5%≤2.0%泥块含量√√≤0.5%巩固性√≤8%云母含量√√≤0.5%轻物质含量√√≤0.5%有机物含量√√浅于标准色硫化物及硫酸盐含量√≤0.5%Cl—含量√≤0.02%碱活性√≤0.10%＜C30C30～C45≥C50粗骨料颗粒级配√以下情况之一时，检验一次：〔1〕任何新选料源；〔2〕连续使用同料源、同品种、同规格的粗骨料达一年施工单位试验检验；监理单位见证取样检测或平行检验√连续进场的同料源、同品种、同规格的粗骨料每400m3〔或600t〕为一批，缺乏上述数量时也按一批计施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%分别进展平行检验和见证检验，均不少于一次应选用级配合理、粒形良好、质地均匀巩固、线胀系数小的干净，也可采用碎卵石，不宜采用砂岩碎石最大公称粒径不宜超过钢筋的砼保护层厚度的2/3〔在严重腐蚀环境条件下不宜超过纲纪保护层厚度的1/2〕，且不得超过钢筋最小间距的3/4.配置C50及以上预应力砼时，最大公称粒径〔圆孔筛〕不应大于25mm岩石抗压强度√母岩与混凝土强度等级之比不应小于1.5吸水率√＜2%〔普通环境〕；＜1%〔湿交替或冻融环境〕严密空隙率√√＜40%压碎指标√√≤16≤10≤10巩固性√≤8%〔混凝土构造〕，≤5%〔预应力混凝土构造〕针片状颗粒含量√√≤10≤8≤5含泥量√√≤1.0%≤1.0%≤0.5%泥块含量√√≤0.2%硫化物及硫酸盐含量√≤0.5%Cl—含量√≤0.02有机物含量〔卵石〕√浅于标准色碱活性√＜0.10%原材料试验检测工程及频率一览表〔续〕名称检验工程检验频率技术要求外加剂减水率√以下情况之一时，检验一次：〔1〕任何新选货源；〔2〕使用同厂家、同批号、同品种的产品达6个月及出厂日期达6个月的产品。
√同厂家、同批号、同品种、同出厂日期的产品每50t为一批，缺乏50t时也按一批计施工单位每批抽样试验一次；监理单位按施工单位抽样抽检次数的10%分别进展平行检验和见证检验，均不少于一次≥20%含气量√√≤3.0%常压泌水率比√√≤20%压力泌水率比〔用于配制泵送混凝土时〕√√≤90%60min坍落度保存值〔用于配制泵送混凝土时〕≥150mm凝结时间差初凝√—90～120min终凝√硫酸钠含量〔按折固含量计〕√≤10.0%抗压强度比√√1d≥140%3d≥130%7d≥125%28d≥120%Cl—含量〔按折固含量计〕√≤0.6碱活性〔按折固含量计〕√≤10 %收缩率比√≤135%预应力砼钢筋砼素砼水pH值√以下情况之一时，检验一次：〔1〕新水源；〔2〕同一水源的水使用达一年施工单位试验检验；监理单位按施工单位抽检次数的10%进展见证检验，但至少一次√同一水源的涨水季节检验一次施工单位试验检验；监理单位按施工单位抽检次数的10%进展见证检验，但至少一次＞6.5＞6.5＞6.5不溶物含量√√〔mg/L〕＜2000＜2000＜5000可溶物含量√√〔mg/L〕＜2000＜5000＜10000氯化物含量√√以Cl—计〔mg/L〕＜500＜1000＜3500＜200硫酸盐含量√√以SO42-计〔mg/L〕＜600＜2000＜2700碱含量√√以当前Na2O计〔mg/L〕＜1500＜1500＜1500凝结时间差√≤30min抗压强度比〔28d〕√≥90%原材料试验检测工程及频率一览表〔续〕名称检验工程检验频率技术要求磨细矿渣粉比外表积√以下情况之一时，检验一次：〔1〕任何新选货源；〔2〕使用同厂家、同批号、同品种的产品达3个月及出厂日期达3个月的产品。
施工单位试验检验；监理单位见证取样检测或平行检验√同厂家、同批号、同品种、同出厂日期的产品每120t为一批，缺乏120t时也按一批计施工单位每批抽样试验一次；监理单位按施工单位抽样次数的10%分别进展平行检验和见证检验，均不少于一次350～500〔m2/kg〕密度√√≥2.8g/cm3流动度比√√≥95%烧失量√√≤3.0%MgO含量√≤14.0%S03含量√≤4.0%Cl—含量√≤0.06%含水量√≤1.0%7d活性指数√≥75%28d活性指数√≥95%原材料试验检测工程及频率一览表〔续〕名称检验工程检验频率钢筋屈服强度以同牌号、同炉罐号、同规格、同交货状态的钢筋每60t为一批，缺乏60t也按一批计施工单位每批抽检一次；监理单位见证取样检测或平行检验抽检次数为施工单位抽样次数的20%或10%，但至少一次抗拉强度伸长率冷弯预应力筋抗拉强度以同牌号、同炉罐号、同规格、同生产工艺、同交货状态的预应力筋每30t为一批，缺乏30t也按一批计施工单位每批抽检一次；监理单位见证取样检测或平行检验抽检次数为施工单位抽样次数的20%或10%，但至少一次屈服强度弹性模量极限伸长率锚具、夹具和连接器外观同一种类、同种材料和同一生产工艺且连续进场的锚具、夹具和连接器，每1000套为一批，缺乏1000套也按一批计。
施工单位每批抽检一次；监理单位见证取样检测或平行检验抽检次数为施工单位抽样次数的20%或10%，但至少一次施工单位每批抽检10%，且不少于10套；监理单位抽检数量为施工单位抽检数量的20%，且不少于3套硬度施工单位每批抽检5%，且不少于5套；监理单位抽检数量为施工单位抽检数量的20%，且不少于2套静载锚固系数性能施工单位每批抽检一次〔3套〕；监理单位见证取样检测或平行检验抽检次数为施工单位抽样次数的20%或10%，但至少一次〔3套〕试验检测工程及频率一览表〔续〕名称检验工程检验频率土粗粒土、碎石土颗粒级配每10000m3(或土性明显变化)时检验一次监理单位在每填筑50000m3时平行检验一组颗粒密度细粒土液塑限每5000m3(或土性明显变化)时检验一次监理单位在每填筑50000m3时平行检验一组击实试验级配碎石颗粒级配每2000 m3抽样检验一次监理单位按施工单位抽样数量的10%平行检验或20%见证检验，每料场至少检验一次颗粒密度黏土及其他杂质含量大于22.4mm的粗颗粒中带有破碎面的颗粒含量混凝土抗压强度试件的取样与留置频率：每拌制100盘且不超过100 m3的同配合比的混凝土，取样不得少于一次；每工作班拌制的同配合比的混凝土缺乏100盘时，取样不得少于一次；现场混凝土的每一构造部位，取样不得少于一次；每次取样应至少留置一组试件。
含气量每拌制50 m3混凝土或每工作班测试不少于一次坍落度每拌制50 m3混凝土或每工作班测试不少于一次入模温度夏期或冬期施工时每工作班至少测温3次，并填写测温记录电通量每5000 m3混凝土取样检验一次砂浆抗压强度每100m3〔小于100m3以100m3计〕砌体，做一组试件钢筋焊接外观质量全部检查力学性能同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，缺乏也按一批计，每批抽检。
