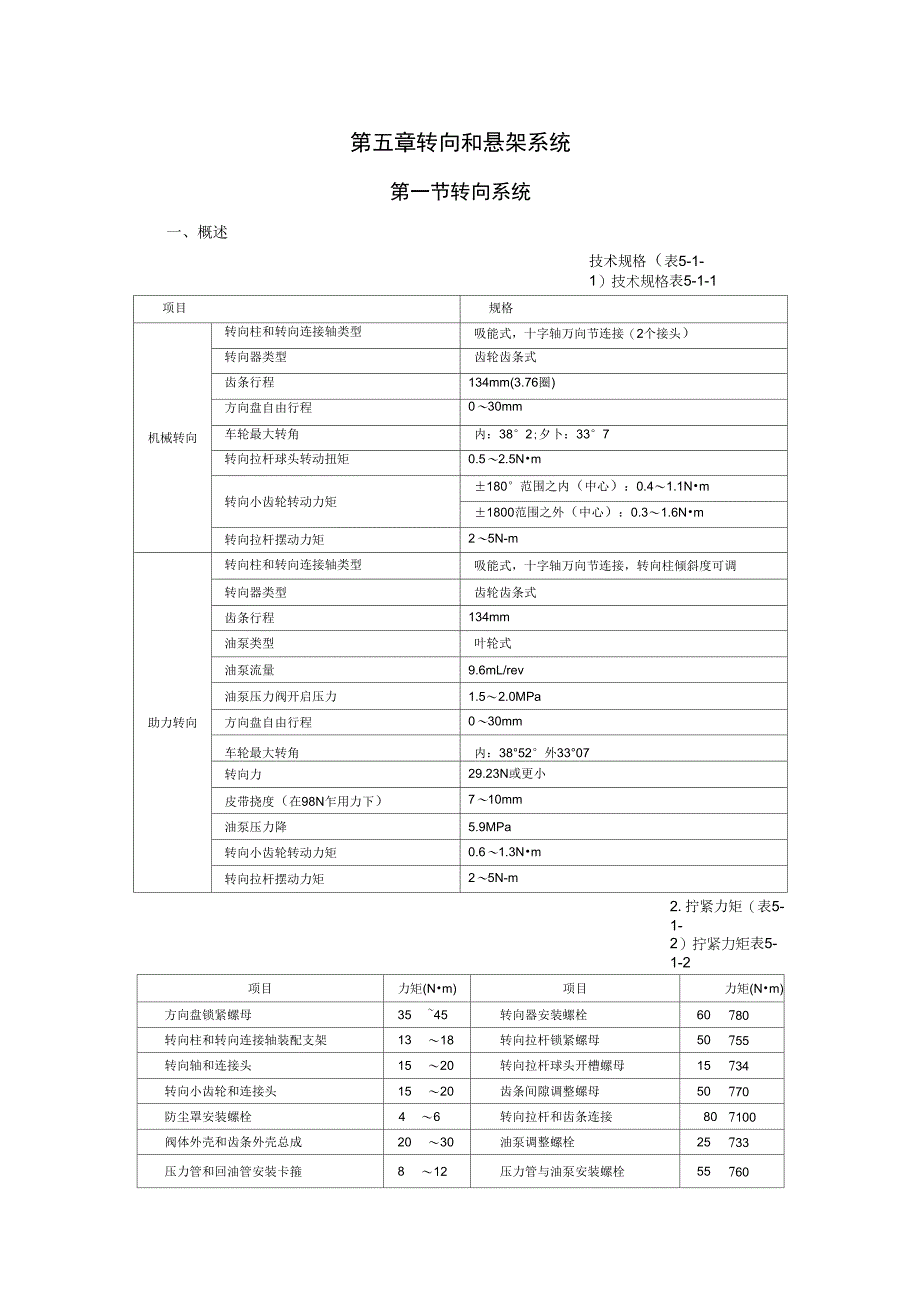

第五章转向和悬架系统第一节转向系统一、概述技术规格（表5-1-1）技术规格表5-1-1项目规格机械转向转向柱和转向连接轴类型吸能式，十字轴万向节连接（2个接头）转向器类型齿轮齿条式齿条行程134mm(3.76圈)方向盘自由行程0〜30mm车轮最大转角内：38°2;夕卜：33°7转向拉杆球头转动扭矩0.5〜2.5N•m转向小齿轮转动力矩±180°范围之内（中心）：0.4〜1.1N•m±1800范围之外（中心）：0.3〜1.6N•m转向拉杆摆动力矩2〜5N-m助力转向转向柱和转向连接轴类型吸能式，十字轴万向节连接，转向柱倾斜度可调转向器类型齿轮齿条式齿条行程134mm油泵类型叶轮式油泵流量9.6mL/rev油泵压力阀开启压力1.5〜2.0MPa方向盘自由行程0〜30mm车轮最大转角内：38°52°外33°07转向力29.23N或更小皮带挠度（在98N乍用力下）7〜10mm油泵压力降5.9MPa转向小齿轮转动力矩0.6〜1.3N•m转向拉杆摆动力矩2〜5N-m2.拧紧力矩（表5-1-2）拧紧力矩表5-1-2项目力矩(N•m)项目力矩(N•m)方向盘锁紧螺母35~45转向器安装螺栓60780转向柱和转向连接轴装配支架13〜18转向拉杆锁紧螺母50755转向轴和连接头15〜20转向拉杆球头开槽螺母15734转向小齿轮和连接头15〜20齿条间隙调整螺母50770防尘罩安装螺栓4〜6转向拉杆和齿条连接807100阀体外壳和齿条外壳总成20〜30油泵调整螺栓25733压力管和回油管安装卡箍8〜12压力管与油泵安装螺栓55760压力管和回油管与转向器连接12〜18储油罐支架螺栓8〜12转向小齿轮与回转阀自锁螺母20〜30吸管支架夹板（与油泵吸管接头）3〜5堵塞50〜70油冷却管安装螺栓8〜12油泵支架螺栓20〜273•润滑油（表5-1-3）润滑油表5-1-3项目推荐润滑油加注量方向盘喇叭触点LONGTIMEPD2按要求转向轴轴承ALVANIA#2或#3转向拉杆球头VALIANTR2转向小齿轮座ONE-LUBERRP齿条球头LONGTIMEPD2转向拉杆与齿条连接球头硅润滑油（规格型号：MSH41）助力转向油PAF-山型0.9L4.机械转向故障诊断（表5-1-4）机械转向故障诊断表5-1-4故障现象故障可能原因解决措施过度转向齿条支撑座松重新紧固转向器固定支架螺栓松动重新紧固转向横拉杆端部磨损或松动重新紧固或根据需要更换续上表故障现象故障可能原因解决措施方向盘操纵困难或转向回位不完全转向横拉杆球头转动阻力过大更换齿条支撑座过紧调整转向齿条或球头内部粗糙润滑或更换球头齿条弯曲更换转向轴接头或防尘套损坏更换转向小齿轮轴承损坏更换5•助力转向故障诊断（表5-1-5）助力转向故障诊断表5-1-5故障现象故障可能原因解决措施过度转向齿条支撑罩松重新紧固转向器固定支架螺栓松重新紧固转向齿条末端松或损坏重新紧固或更换方向盘操纵沉重（动力辅助不足）v形皮带打滑或损坏检查或更换动力油不足补充管路里有空气或管路受折、变形和损坏排气或更换油泵压力不足修理或更换油泵流量控制阀粘连更换齿条和转向小齿轮内都机油过度泄漏更换损坏零件转向小齿轮阀体密圭寸环变形或损坏更换转向轮不完全回位转向横拉杆球头转动阻力过大更换齿条支撑座过紧调整转向齿条或球头内部粗糙润滑或更换球头齿条弯曲更换转向轴接头或防尘套损坏更换转向小齿轮轴承损坏更换管路受折、变形或损坏更换转向器支架松动重新紧固油压控制阀损坏更换油泵输入轴轴承损坏更换续上表故障现象故障可能原因解决措施噪音所有的转向系统都有噪音，这种噪音在制动时转动方向盘最为明显。
这种噪音和转向性能无关，除非这种噪音极大，否则不要更换阀齿轮和齿条间的咔哒声或卡紧噪声管子与车身有干涉重新布线转向器支架松动重新紧固转向横拉杆端部和/或球头松动重新紧固转向横拉杆端部和/或球头磨损更换油泵噪音动力油缺少补充油里有空气排除油里的空气油泵支架螺栓松动重新紧固注意：在天气寒冷的情况下，起动发动机之后，有可能听到轻微的摩擦声(在-20C以下)，这是由于动力转向油在寒冷的天气条件下的特性造成的，而不是一种故障6. 检查方向盘自由转动量(1) 起动发动机，使方向盘保持直线位置，用5N的力转动方向盘2) 检查方向盘圆周转动量方向盘自由转动量：0.30mm3) 如果转动量超出标准值，检查转向轴和转向齿条末端联接，检查转向角度7. 检查转向角度(1) 将前轮放到转动圆角规上，并测量转向角度(内轮为38°2°外轮为33°7°2) 如果测量值不在标准值范围内，调整联接装置检查转向拉杆末端球接头转动力矩(1) 在球接头上固定2个螺母，然后测量转向拉杆末端球接头转动力矩(0.5〜2.5N•m)o(2) 如果转动力矩超过标准值，更换拉杆球头注意：即使转动力矩低于标准值的极限，球接头还可以使用，除非有滞后和过度操作。
9.检查静态转向力(助力转向)(1) 将车辆放在水平器上，并保持方向盘在直线位置2) 将发动机转速提高到1000r/min3) 运用弹簧称，测量静态转向力(39.23N或更小)，顺时针逆时针各转15圈4) 转动方向盘时，在测量范围内，转向力应该没有大的变化5) 如果静态转向力超过标准，检查和调整以下部位：① 下摆臂球头和转向拉杆球头防尘罩有无损坏或破裂② 转向器壳里的齿轮预加载荷和转向拉杆球头转动力矩③ 下摆臂球头转动力矩6) 检查结束后，使发动机转速回到怠速10．检查方向盘回位检查方向盘回位并确认以下部位：(1) 方向盘转向的操纵力和回位力在慢速和快速地转动时应该是相同的将方向盘转动90°,并使车辆行驶速度为35km/h，保持几钞种，然后松开方向盘,回位最少在70％以上注意：如果方向盘转动太快，操作瞬时可能沉重，尤其是在慢速时，这是由于油泵输出有时会减少的缘故，并不是故障11．检查助力转向液面高度(1) 将车辆放置在水平面上⑵车辆保持静态，起动发动机，方向盘连续转动几次，将油温提高到50〜60C(2) 使发动机处于怠速状态，顺顿时针和逆时针全行程转动方向盘几次3) 确保储油罐中的油没有水气和不混浊。
4) 停止发动机，检查发动机在静态和动态两种状态下的液面高度① 如果液面差超过5mm或更多，给系统排气② 如果停止发动机运转后油液面突然升咼，显示供油量不足③ 供油不足，会使泵内产生振动声音和流量控制阀有噪声，减少泵的使用寿命12．更换助力转向用油(1) 顶起车子的前部并用钢性支撑固定2) 从储油罐上拆下回油管，并堵住储油罐3) 用一根管子与拆下的回油管连接，将油排到储存器中4) 断开点火线圈旁边的高压线，然后间隙操作起动机，方向盘左右转动几次，排出油5) 连接回油管，然后给储油罐加入专用油6) 系统换油助力转向用油型号：PSF-3;全部用量大约0.9L13．排气(1) 往助力转向储液罐加注专用油至“最大”位置之上① 在排气时，要补充油液，使油液下降的位置不要低于过滤器② 如果怠速时排气，空气会分离出来进入到油里要确保排气时只有曲轴在转动2) 断开高压线，然后间歇操作起动机(15〜20s)，左右转动方向盘五次或六次(3) 连接高压线，并起动发动机4) 左右转动方向盘，直到储油罐中无气泡注意：转动方向盘时，停留时间不要超过10s5) 确认油不能混浊，液面在指定位置之上6) 检查方向盘左转和右转时液面的微小变化。
① 如果液面变化较大，必须重新进行排气② 当发动机停止运转时，油面突然上升，这表示系统内仍然有气③ 如果系统中有气，就会听到来自油泵和控制阀的噪音系统有气会缩短油泵和其它零件的寿命14. 检查助力转向皮带张紧力在指定的点，用98N的力压V形皮带，然后测量挠度并确认是否在标准值(710mm之内1) 调整皮带张紧力，松开油泵支架螺栓，移动油泵，然后再拧紧螺栓注意：在检查皮带挠度之前一定要运转发动机15. 油泵压力试验(油泵卸载压力)(1) 从油泵上拆下压力管，用压力表(带间隔阀)将油泵和压力管连接起来2) 排放空气，起动发动机，转动方向盘几次，使油温升到50C左右3) 将发动机转速升到1000r/min⑷关闭压力表的间隔阀，测量油压并确认是否在标准值(6.2MPa)范围之内注意：压力表上的间隔阀关闭时间不超过10s5) 拆掉压力表，拧紧压力管压力管拧紧力矩55〜60N-m(6) 给系统补充油液二、转向柱和转向连接轴的检修(图5-1-1)1. 拆卸(1) 拆下喇叭盖总成拆下上下喇叭板，撕开喇叭触点插头Vite图5-1-1(2) 拆下方向盘自锁螺母3) 在转向柱和方向盘上作好标记，然后拆下方向盘。
注意：拆卸时不要用锤子锤击，以免损坏转向柱4) 拆下防撞垫拆下组合开关护罩5) 断开线束插接件拆下组合开关6) 拆下连接轴万向节和转向小齿轴连接螺栓7) 拆下转向柱支架与车身连接螺栓之后，再拆下转向柱和连接轴总成2. 分解(1) 松开转向柱和连接轴万向节头连接螺栓，然后拆下万向节头2) 如果需要拆卸方向锁，可用钢锯在固定螺钉头部和支架上面锯开一槽沟，用一字起子松开螺钉，再拆下方向锁注意：重新安装方向锁时，必须更换螺钉和方向锁总成3) 如果需要，拆卸可调转向柱和支架(仅用于可调转向柱)注意：不要拆卸转向柱和连接轴1) 3．检查检查转向管柱和轴的变形和损坏2) 检查连接处运动、是否损坏和机构的运动是否自由3) 检查调节支架和弹簧的裂纹和损坏4) 检查转向锁机构操作是否正常5) 检查防尘罩裂纹或损伤情况，必要时更换1) 4．装配装配过程与拆卸过程相反2) 对准转向柱轴套和方向锁，然后插入点火开关钥匙1) 检查方向锁操作效果，最后按规定紧固锁注意：必须使用专用的一次性螺钉紧固5．安装普通型转向柱① 将连接轴万向节头装在转向柱上注意：确认球头安装在正确的方向上必须确保螺栓正确安装到转向器小齿轮槽中。
② 校准连接轴万向节头和转向小齿轮、管柱轴的位置，然后临时拧紧(预紧)③ 将转向柱安装到支架本体上④ 拧紧转向连接轴万向节和转向小齿轮连接螺栓⑤ 连接组合开关和插接件⑥ 安装组合开关罩⑦ 安装转向柱调节机构锁紧手柄⑧ 安装方向盘注意：在安装方向盘时，必须确认调节标记处于校准状态，并使车辆处于直线状态。
