锡焊焊接方法

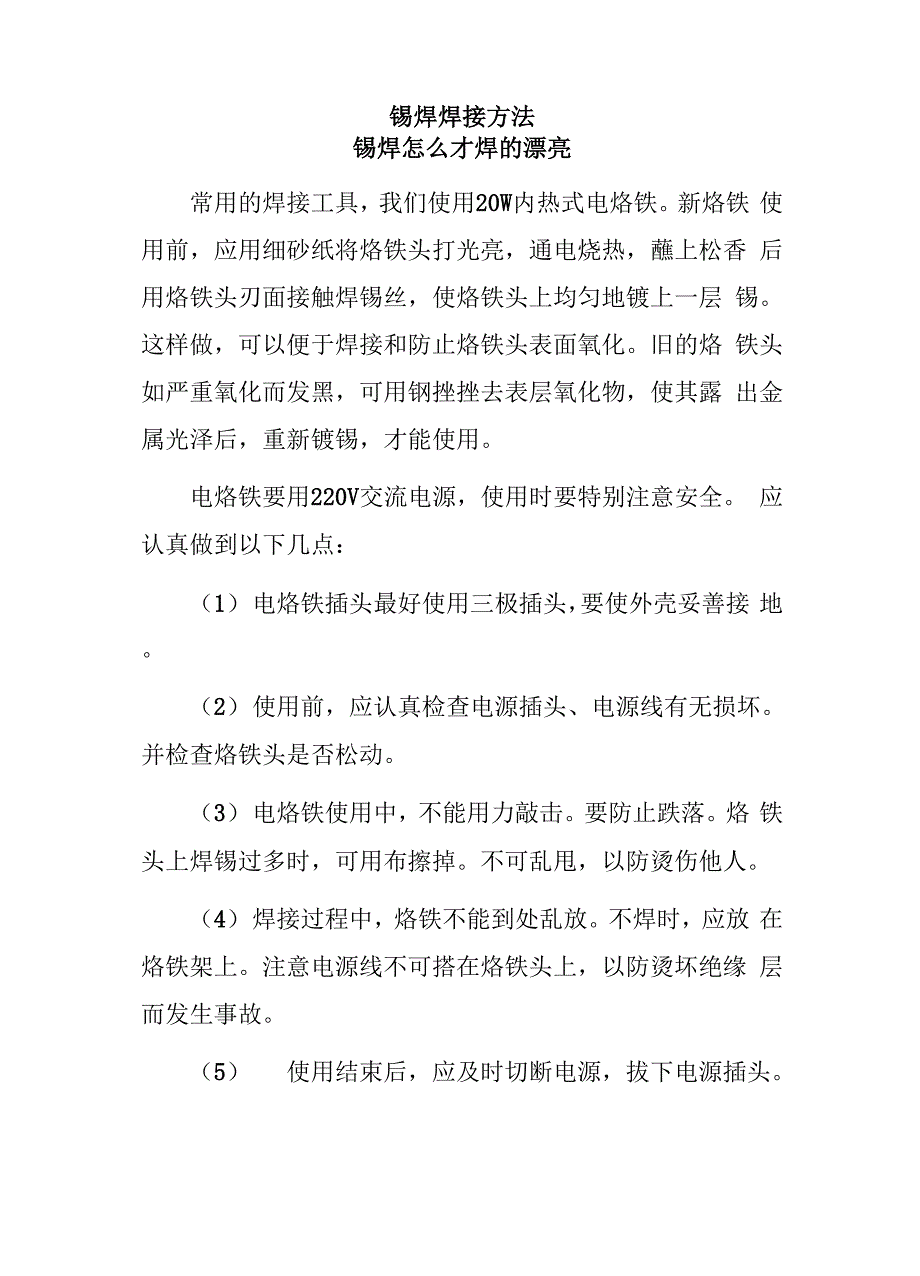

锡焊焊接方法锡焊怎么才焊的漂亮常用的焊接工具，我们使用20W内热式电烙铁新烙铁 使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香 后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层 锡这样做，可以便于焊接和防止烙铁头表面氧化旧的烙 铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露 出金属光泽后，重新镀锡，才能使用电烙铁要用220V交流电源，使用时要特别注意安全 应认真做到以下几点：（1） 电烙铁插头最好使用三极插头，要使外壳妥善接 地2） 使用前，应认真检查电源插头、电源线有无损坏 并检查烙铁头是否松动3） 电烙铁使用中，不能用力敲击要防止跌落烙 铁头上焊锡过多时，可用布擦掉不可乱甩，以防烫伤他人4） 焊接过程中，烙铁不能到处乱放不焊时，应放 在烙铁架上注意电源线不可搭在烙铁头上，以防烫坏绝缘 层而发生事故5） 使用结束后，应及时切断电源，拔下电源插头冷却后，再将电烙铁收回工具箱2、 焊锡和助焊剂焊接时，还需要焊锡和助焊剂1） 焊锡：焊接电子元件，一般采用有松香芯的焊锡 丝这种焊锡丝，熔点较低，而且内含松香助焊剂，使用极 为方便2） 助焊剂：常用的助焊剂是松香或松香水（将松香 溶于酒精中）。

使用助焊剂，可以帮助清除金属表面的氧化 物，利于焊接，又可保护烙铁头焊接较大元件或导线时， 也可采用焊锡膏但它有一定腐蚀性，焊接后应及时清除残 留物3、 辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀 等做为辅助工具应学会正确使用这些工具尖嘴钳偏口钳镊子小刀二、焊前处理焊接前，应对元件引脚或电路板的焊接部位进行焊前处 理1、清除焊接部位的氧化层可用断锯条制成小刀刮去金属引线表面的氧化层，使 引脚露出金属光泽印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒 精溶液2、元件镀锡在刮净的引线上镀锡可将引线蘸一下松香酒精溶液 后，将带锡的热烙铁头压在引线上，并转动引线即可使引 线均匀地镀上一层很薄的锡层导线焊接前，应将绝缘外皮 剥去，再经过上面两项处理，才能正式焊接若是多股金属 丝的导线，打光后应先拧在一起，然后再镀锡刮去氧化层均匀镀上一层锡三、焊接技术做好焊前处理之后，就可正式进行焊接1、焊接方法（1） 右手持电烙铁左手用尖嘴钳或镊子夹持元件或 导线焊接前，电烙铁要充分预热烙铁头刃面上要吃锡， 即带上一定量焊锡2） 将烙铁头刃面紧贴在焊点处电烙铁与水平面大 约成60r角以便于熔化的锡从烙铁头上流到焊点上。

烙铁 头在焊点处停留的时间控制在2〜3秒钟3） 抬开烙铁头左手仍持元件不动待焊点处的锡 冷却凝固后，才可松开左手4） 用镊子转动引线，确认不松动，然后可用偏口钳 剪去多余的引线2、焊接质量焊接时，要保证每个焊点焊接牢固、接触良好要保证 焊接质量A）所示应是锡点光亮，圆滑而无毛刺，锡量适中 锡和被焊物融合牢固不应有虚焊和假焊虚焊是焊点处只有少量锡焊住，造成接触不良，时通时 断假焊是指表面上好像焊住了，但实际上并没有焊上，有 时用手一拔，引线就可以从焊点中拔出这两种情况将给电 子制作的调试和检修带来极大的困难只有经过大量的、认 真的焊接实践，才能避免这两种情况焊接电路板时，一定要控制好时间太长，电路板将被 烧焦，或造成铜箔脱落从电路板上拆卸元件时，可将电烙 铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出锡焊焊接教程（电烙铁锡焊实例）1、将电烙铁插上电进行预热2、将电容的针脚调整好，并插入印刷电路板3、在电容针脚与电路板接触处涂上少量焊锡膏4、将预热好的电烙铁的烙铁头压在针脚与电路板接触 处片刻，使局部温度升高到锡丝熔点将焊锡丝送到针脚与 烙铁头接触处，当焊锡量适当的时候撤去焊锡丝，同时沿元件管脚移开烙铁，开成圆润的焊点。

5、用斜口钳剪去多余的针脚，即完成了锡焊操作提 示：锡焊各步骤之间停留时间以及操作的正确性对焊接质量 影响很大，需要在实践中逐步掌握。
