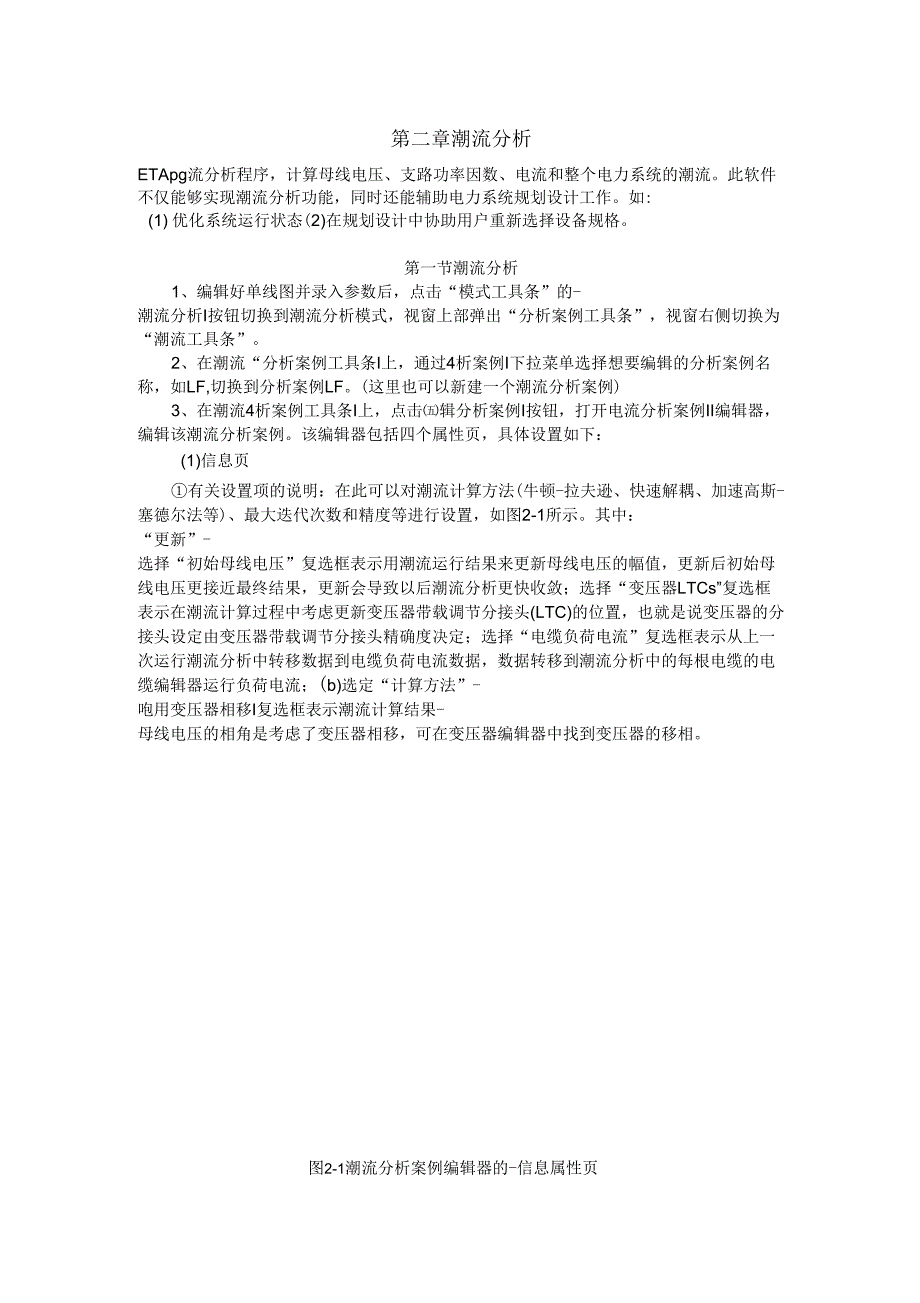

第二章潮流分析ETApg流分析程序，计算母线电压、支路功率因数、电流和整个电力系统的潮流此软件不仅能够实现潮流分析功能，同时还能辅助电力系统规划设计工作如:(1) 优化系统运行状态(2)在规划设计中协助用户重新选择设备规格第一节潮流分析1、编辑好单线图并录入参数后，点击“模式工具条”的-潮流分析I按钮切换到潮流分析模式，视窗上部弹出“分析案例工具条”，视窗右侧切换为“潮流工具条”2、在潮流“分析案例工具条I上，通过4析案例I下拉菜单选择想要编辑的分析案例名称，如LF,切换到分析案例LF这里也可以新建一个潮流分析案例)3、在潮流4析案例工具条I上，点击㈤辑分析案例I按钮，打开电流分析案例II编辑器，编辑该潮流分析案例该编辑器包括四个属性页，具体设置如下：(1)信息页①有关设置项的说明：在此可以对潮流计算方法(牛顿-拉夫逊、快速解耦、加速高斯-塞德尔法等)、最大迭代次数和精度等进行设置，如图2-1所示其中：“更新”-选择“初始母线电压”复选框表示用潮流运行结果来更新母线电压的幅值，更新后初始母线电压更接近最终结果，更新会导致以后潮流分析更快收敛；选择“变压器LTCs”复选框表示在潮流计算过程中考虑更新变压器带载调节分接头(LTC)的位置，也就是说变压器的分接头设定由变压器带载调节分接头精确度决定；选择“电缆负荷电流”复选框表示从上一次运行潮流分析中转移数据到电缆负荷电流数据，数据转移到潮流分析中的每根电缆的电缆编辑器运行负荷电流；(b)选定“计算方法”-咆用变压器相移I复选框表示潮流计算结果-母线电压的相角是考虑了变压器相移，可在变压器编辑器中找到变压器的移相。
图2-1潮流分析案例编辑器的-信息属性页发电神类蒂助取消(5l|[i£，|画帮助②本算例的设置：具体设置情况见如图2-1所示2) 负荷属性页①有关设置项的说明a、发电类型ETAP软件有10种发电类型可以选择，它们分别通过发电机额定功率的百分数来指定发电机送出的功率，如图2-2所示信忌负同调整报誓负荷神类设计负荷调整系教¥无母线最小图2-2潮流分析案例编辑器的■荷I属性页一发电类型10种发电类型的名称分别为：Design设计、Normal正常、Shutdown关机、Emergency突发事件、Standby^用、Startup起动、Accident偶发事故、SummerLoad、WinterLoad、GenCat10,如图2-3所示也可以点击菜单栏的工程一设置一发电类型，打开其编辑器修改ETAP给出的名称『发电神委MSsl图2-3发电类型名称编辑器b、负荷类型：有10种可以选择，它们分别通过负荷额定容量的百分数来指定负荷消耗的有功和无功功率，如图2-4所示值息负荷调整掘普发电种类员荷伸类设计二I运行F.牛V充电暮负荷中员清种类运行务荷琲能最大全部<1|汀->J帮助图2-4潮流分析案例编辑器的■荷I属性页-负荷类型10种负荷类型的名称分别为：Design、Normal、Brake中断、WinterLoad、SummerLoad、FLReject满载情况、Emergency、Shutdown>Accident、Backup，如图2-5所示，也可以点击菜单栏的工程，设置一负荷类型，打开其编辑器修改ETAP给出的名称。
ETAP软件的负荷包括：感应电动机、同步电动机、等效负荷、静态负荷等图2-5负荷类型名称编辑器c、如图2-6所示，负荷调整系数的意义：(a) 复选框』I去示：负荷取值=负荷额定容量X负荷类型(即额定容量的百分数);(b) 复选框-母线最小I去示：负荷取值=负荷额定容量X负荷类型X母线的负荷调整系数的最小百分数；复选框线最大质示：负荷取值=负荷额定容量X负荷类型X母线的负荷调整系数的最大百分数；复选框-全部I去示：负荷取值=负荷额定容量x负荷类型x指定的各类负荷的百分数，例如图2-6设置即取全部恒容量负荷的125%;图2-6潮流分析案例编辑器的♦荷属性页一负荷调整系数说明：在母线编辑器的-信息I属性页指定母线的负荷调整系数(%),默认最小值二80%,默认最大值=125%，如图2-7所示②本算例的设置：将负荷类型、发电类型均设置为-DesignI,负荷调整系数选择』II复选框，具体设置如图2-8所示：图2-7母线Bus4编辑器的-信息嘱性页—负荷调整系数图2-8潮流分析案例编辑器的』荷|属性页设置(3) 调整属性页：取默认设置值4) 报警属性页：潮流分析后设置临界和边界报警的范围，在保护设备、母线、变压器、电缆、电抗器、发电机等有过载现象发生时，该系统报警。
临界呈红色，边界呈粉红色此处取默认设置值潮流分析案例的警I属性页如图2-9所示图2-10潮流分析模块的报警窗口图2-9潮流分析案例编辑器的-报警属性页4、编辑好潮流分析案例后，点击瑚流I工具条中的-运行潮流计算I按钮，ETAP运行潮流分析案例LF,选取输出报告名称=LF_Report潮流分析出现报警提示：母线Bus10、Bus2、Bus5、Bus6的电压超过102%标称电压；Bus4、Bus8的电压超过105%标称电压i;电缆Cable1电流超过额定电流，达到128.7%;发电机运行功率等于额定功率，即达到100%;变压器T2的负荷已经超过95%额定容量报警窗口如图2-10所示LoadFlowAnalysisAlertView-OutputReport:LF_Report分析案例；LF数据修订：Base配置：Normal日期：2G-05-3007设备ID临界状态额定脾制Bu&4Eus8CablelGenl压压荷荷噂电负负过过过过IDkV0.4kV161Amp25MW远行运行百分数相类型10.531105.3^3'Phase0.424105.93-Phase20724712如3-Phase251003-PhaseID备设必ULTUT:bloqBB母母母母炒状态额定用艮制运行运行百分数相类夜过电压10kV10L2C21023-Phase过电尾10kV10.2S310253-Phase过电压10kV10.236102.4—Phase过电压WkV10.467104.9过负蒲0.63MVAD.61397.4许han边界第二节潮流分析中变压器LTC的应用1、投入双绕组变压器T1高压侧的LTC，即选定一次侧LTC的AVR,-VII表示选定，如图2-11所示。
单击-LTCI按钮，出现“负荷分接头调节器”编辑器，在计算过程中自动调节分接头，使得母线Bus2的电压达到100%母线标称电压，如图2-12所示对于双绕组变压器T4，也投入负荷分接头调节器(LTC)图2-11双绕组变压器T1编辑器的*接头嘱性页-LTC/电压调节器图2-12双绕组编辑器T1编辑器—*接头I属性页一书载分接头调节器(LTC)II2、重新运行潮流分析案例LF,母线电压超过临界和边界的报警消除，电缆Cable1过负荷状况仍然存在，发动机Gen1发电功率达到100%额定功率，变压器T2的负荷已经超过95%额定容量，如图2-13所示■LoadFlowAnalysisAlertView-OulputReport:LF_Report分祈案例：LF数据修订：Base配置；N^rmd日期；2&-O5-2O07帏界设备ID类箜额定飓制运行运行百分数相类型Ceblel电装Genl发更瓦过血荷过员荷161Amp25"2127682513221003-Phase3-Phase设备ID类型额定双晨制运行运行百分数相凳型T2变压器过质荷O.£3MYA0.6149743-Fhase图2-13投入LTC之后的潮流分析的报警视窗第三节变压器容量估计潮流计算结果显示变压器T2容量不够，需要重新选择容量。
具体操作如下：1、打开变压器T2编辑器的“容量”属性页，如图2-14所示指定负荷增长因子为110%，海拔高度为500米，环境温度为30oCo单击“连接”按钮，选择“较大容量”的数值，单击“确定”按钮重新选择了800kVA变压器图2-14双绕组变压器T2的奇量属性页2、再次运行潮流分析案例LF,则变压器T2过负荷报警提示消除潮流分析的报警窗口如图2-15所示■LoadFlowAnalysisAlertView-OutputReport!LF_Report—一十〃分析案例；配置.LFNormal数据修订；日期：B带令26-05-2007设备ID运行运行百分数米瞭型Cablel锻过负荷161Amp21276Q13223-PhaseGen!发电机过负荷西MW251003fhaGe图2-15在投入LTC^重选变压器容量之后，潮流分析报警窗口第四节电缆尺寸选择以电缆Cablel为例，它的“容量”属性页如图2-16所示电缆Cablel:50mm2、铜质、11kV、BS6622、XLPE（橡胶绝缘聚乙烯）、3/C（三芯）数据版本=Base,电缆Cable1编辑器—“容量”属性页：安装标准是NEC安装类型是“架空电缆桥架”，运行温度Ta（环境温度）=35oC,Tc（导体温度）=90oC;桥架：顶部覆盖；载流量基准值是222.3A,整定值（校正值）是194.3A;电缆应用于“MediumVoltageMotors（中压电动机）"。
图2-16电缆Cablel编辑器的“容量”属性页潮流计算结果报警显示：电缆Cable1过载，电缆载流量的校正值是194.3A,电缆运行电流值是207.7A需要重新选择电缆尺寸，操作步骤如下：1、如图2-17所示，在电缆编辑器的“负荷”属性页一“用于容量估计的负载电流”框中，选中“用户自定义”复选框，指定电缆负载电流为207.7A然后在“选型一相”属性页“结果”框中，点击“选择”按钮，选定70mmt缆，点击“确定”按钮计算电缆尺寸的结果见表2-1图2-17电缆编辑器的“选型一相”属性页表2-1计算电缆尺寸的结果电缆负载数值导体数目/每相电缆尺寸载流里电压降以用户自定义电流为准优化值1702190.38最小值1501940.54需求值70207小于2.002、重新运行潮流分析，电缆Cablel过载报警消除第五节不同负荷类型与发电类型用于潮流计算利用发电类型、负荷类型、负荷调整系数、数据版本管理器以及电力系统配置管理器，可以方便的实现不同系统运行状态下的潮流分析工作，简化数据录入工作其中，利用发电类型、负荷类型、负荷调整系数，可以为不同系统运行状态指定负荷值和发电机出力；利用电力系统配置管理器，指定开关设备的状态，从而确定不同系统运行状态下的网络拓扑；而数据版本管理功能，可更大程度的实现为不同系统状态下指定元件参数。
例如：ETAP可以录入更少的数据，就可确定“夏季最大”“夏季最小”等运行方式下的网络结构、发电机出力和负荷值具体操作如下：1、点击“显示图工具条”上的“配置管理器”按钮，打。
