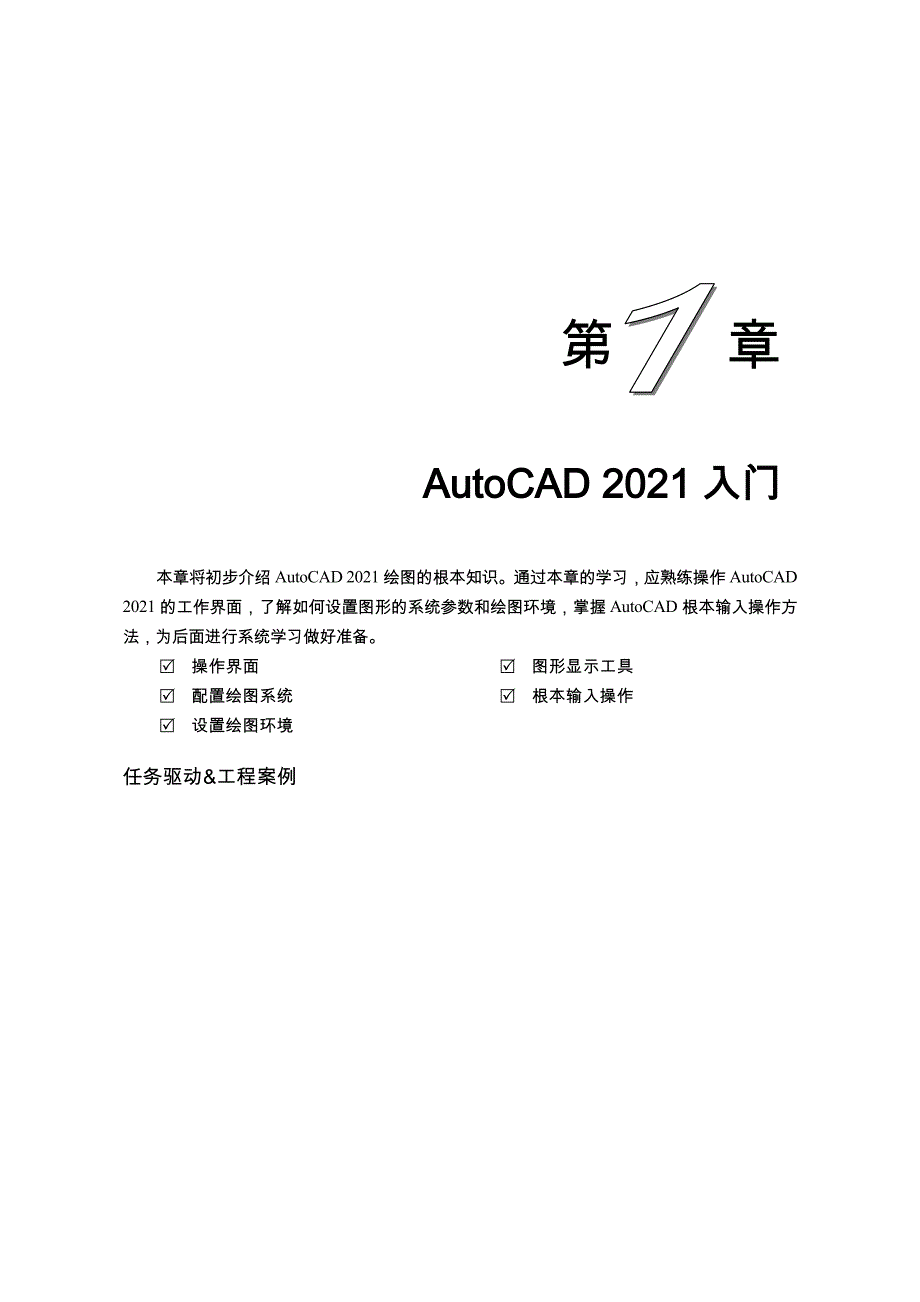

第 章AutoCAD 2021入门本章将初步介绍AutoCAD 2021绘图的根本知识通过本章的学习，应熟练操作AutoCAD 2021的工作界面，了解如何设置图形的系统参数和绘图环境，掌握AutoCAD根本输入操作方法，为后面进行系统学习做好准备R 操作界面 R 配置绘图系统R 设置绘图环境R 图形显示工具R 根本输入操作任务驱动&工程案例 1.1 操 作 界 面AutoCAD的操作界面是AutoCAD显示、编辑图形的区域启动AutoCAD 2021后的默认界面是AutoCAD 2021以后版本出现的新界面风格，为了便于学习和使用过AutoCAD 2021及以前版本的用户学习，本书采用AutoCAD经典风格的界面进行介绍，如图1-1所示图1-1 AutoCAD 2021中文版操作界面新界面风格和经典界面的具体转换方法是：单击界面左上角的“切换工作空间〞按钮，在弹出的列表中选择“AutoCAD经典〞选项，如图1-2所示，系统将转换到AutoCAD经典界面 一个完整的AutoCAD经典操作界面包括标题栏、绘图区、十字光标、菜单栏、工具栏、坐标系图标、命令行、状态栏、布局标签和滚动条等。
1.1.1 标题栏在AutoCAD 2021操作界面的最上端是标题栏，显示了当前软件的名称和用户正在使用的图形文件，DrawingN.dwg〔N是数字〕是AutoCAD的默认图形文件名；最右边的3个按钮控制AutoCAD 2021当前的状态：最小化、复原/最大化和关闭1.1.2 菜单栏AutoCAD 2021的菜单栏位于标题栏的下方，同Windows程序一样，AutoCAD的菜单也是下拉形式的，并在菜单中包含子菜单，如图1-3所示选择菜单命令是执行各种操作的途径之一 图1-2 工作空间转换 图1-3 下拉菜单一般来讲，AutoCAD 2021下拉菜单有以下3种类型R 右边带有小三角形的菜单项：表示该菜单后面带有子菜单，将光标放在上面会弹出其子菜单R 右边带有省略号的菜单项：表示选择该项后会弹出一个对话框R 右边没有任何内容的菜单项：选择它可以直接执行一个相应的AutoCAD命令，在命令提示行中显示出相应的提示1.1.3 工具栏工具栏是执行各种操作最方便的途径，它是一组图标类型的按钮集合，单击这些按钮即可调用相应的AutoCAD命令。
AutoCAD 2021提供几十种工具栏，每一个工具栏都有一个名称对工具栏的操作说明如下R 固定工具栏：绘图窗口的四周边界为工具栏固定位置，在此位置上的工具栏不显示名称，在工具栏的最左端显示出一个句柄R 浮开工具栏：拖动固定工具栏的句柄到绘图窗口内，工具栏转变为浮动状态，此时显示出该工具栏的名称，拖开工具栏的左、右、下边框可以改变工具栏的形状R 翻开工具栏：将光标放在任一工具栏的非标题区，单击鼠标右键，系统会自动翻开单独的工具栏标签，如图1-4所示单击某一个未在界面中显示的工具栏名称，系统将自动在界面中翻开该工具栏R 弹出工具栏：有些图标按钮的右下角带有“◢〞符号，表示该工具项有弹出工具栏，单击即可翻开工具下拉列表，按住鼠标左键，将光标移到某一图标上然后释放鼠标，该图标就成为当前图标，如图1-5所示 图1-4 翻开工具栏 图1-5 弹出工具栏1.1.4 绘图区绘图区是显示、绘制和编辑图形的矩形区域其左下角是坐标系图标，表示当前使用的坐标系和坐标方向，根据工作需要，用户可以翻开或关闭该图标的显示。
十字光标由鼠标控制，其交叉点的坐标值显示在状态栏中下面介绍几种在绘图区中的操作1．改变绘图窗口的颜色〔1〕选择菜单栏中的“工具〞→“选项〞命令，翻开“选项〞对话框〔2〕选择“显示〞选项卡，如图1-6所示，进入相关的设置界面 图1-6 “选项〞对话框中的“显示〞选项卡〔3〕单击“窗口元素〞选项组中的“颜色〞按钮，翻开如图1-7所示的“图形窗口颜色〞对话框图1-7 “图形窗口颜色〞对话框〔4〕从“颜色〞下拉列表框中选择某种颜色，如白色，单击“应用并关闭〞按钮，即可将绘图窗口改为白色2．改变十字光标的大小在图1-6所示的“显示〞选项卡中拖动“十字光标大小〞选项组中的滑块，或在文本框中直接输入数值，即可对十字光标的大小进行调整3．设置自动保存时间和位置〔1〕选择菜单栏中的“工具〞→“选项〞命令，翻开“选项〞对话框〔2〕选择“翻开和保存〞选项卡，如图1-8所示图1-8 “选项〞对话框中的“翻开和保存〞选项卡〔3〕选中“文件平安措施〞选项组中的“自动保存〞复选框，在其下方的文本框中输入自动保存的间隔分钟数，建议设置为10～30分钟〔4〕在“文件平安措施〞选项组中的“临时文件的扩展名〞文本框中，可以改变临时文件的扩展名，默认为ac$。
〔5〕选择“文件〞选项卡，在“自动保存文件〞选项组中设置自动保存文件的路径，单击“浏览〞按钮修改自动保存文件的存储位置最后单击“确定〞按钮4．模型与布局标签在绘图窗口左下角有模型空间标签和布局标签来实现模型空间与布局之间的转换模型空间提供了设计模型〔绘图〕的环境布局是指可访问的图纸显示，专用于打印AutoCAD 2021可以在一个布局上建立多个视图，同时，一张图纸可以建立多个布局且每一个布局都有相对独立的打印设置1.1.5 命令行命令行位于操作界面的底部，是用户与AutoCAD进行交互对话的窗口在“命令:〞提示下，AutoCAD接收用户使用各种方式输入的命令，然后显示出相应的提示，如命令选项、提示信息和错误信息等命令行中显示文本的行数可以改变，将光标移至命令行上边框处，待光标变为双箭头后，按住左键拖动即可命令行的位置可以在操作界面的上方或下方，也可以浮动在绘图窗口内将光标移至该窗口左边框处，光标变为箭头状后，单击并拖动即可使用F2功能键能放大显示命令行1.1.6 状态栏和滚动条1．状态栏状态栏在操作界面的最下部，能够显示有关的信息，例如，当光标在绘图区时，显示十字光标的三维坐标；当光标在工具栏的图标按钮上时，显示该按钮的提示信息。
状态栏中包括假设干个功能按钮，它们是AutoCAD的绘图辅助工具，有多种方法控制这些功能按钮的开关R 单击即可翻开/关闭相应功能R 使用相应的功能键如按F8键可以循环翻开/关闭正交模式R 使用快捷菜单在一个功能按钮上单击鼠标右键，可弹出相关快捷菜单2．滚动条滚动条包括水平和垂直滚动条，用于上下或左右移动绘图窗口内的图形用鼠标拖动滚动条中的滑块或单击滚动条两侧的三角按钮，即可移动图形1.1.7 快速访问工具栏和交互信息工具栏1．快速访问工具栏快速访问工具栏包括“新建〞、“翻开〞、“保存〞、“放弃〞、“重做〞、“打印〞、“特性〞和“特性匹配〞等几个最常用的工具用户也可以单击本工具栏后面的下拉按钮设置需要的常用工具2．交互信息工具栏交互信息工具栏包括“搜索〞、“交换〞、“帮助〞等几个常用的数据交互访问工具1.1.8 功能区AutoCAD 2021包括“常用〞、“插入〞、“注释〞、“参数化〞、“视图〞、“管理〞、“输出〞、“插件〞和“联机〞9个功能区，每个功能区集成了相关的操作工具，方便用户的使用用户可以单击功能区选项后面的按钮控制功能的展开与收缩翻开或关闭功能区的操作方式如下R 命令行：RIBBON〔或RIBBONCLOSE〕。
R 菜单栏：“工具〞→“选项板〞→“功能区〞1.1.9 状态托盘状态托盘包括一些常见的显示工具和注释工具，以及模型空间与布局空间转换工具，如图1-9所示通过这些按钮可以控制图形或绘图区的状态图1-9 状态托盘工具1.2 配置绘图系统由于每台计算机所使用的显示器、输入设备和输出设备的类型不同，用户喜好的风格及计算机的目录设置也不同，所以每台计算机都是独特的一般来讲，使用AutoCAD 2021的默认配置就可以绘图，但为了使用用户的定点设备或打印机，以及提高绘图的效率，AutoCAD推荐用户在开始做图前先进行必要的配置1．执行方式R 命令行：preferencesR 菜单栏：“工具〞→“选项〞R 快捷菜单：在绘图区右击，在弹出的快捷菜单中选择“选项〞命令，如图1-10所示2．操作步骤执行上述命令后，系统自动翻开“选项〞对话框用户可以在该对话框中选择有关选项，对系统进行配置下面只对其中主要的几个选项卡进行说明，其他配置选项在后面用到时再做具体说明1.2.1 显示配置“选项〞对话框中的“显示〞选项卡用于控制AutoCAD窗口的外观，如图1-6所示在该选项卡中可设定屏幕菜单、滚动条显示与否、固定命令行窗口中文字行数、AutoCAD的版面布局设置、各实体的显示分辨率以及AutoCAD运行时的其他各项性能参数等。
前面已经讲述了屏幕菜单设定、屏幕颜色、光标大小等知识，其余有关选项的设置读者可参照“帮助〞文件学习在设置实体显示分辨率时，请务必记住，显示质量越高，即分辨率越高，计算机计算的时间越长，千万不要将其设置太高将显示质量设定在一个合理的程度上是很重要的1.2.2 系统配置“选项〞对话框中的“系统〞该选项卡用来设置AutoCAD系统的有关特性，如图1-11所示 图1-10 快键菜单 图1-11 “系统〞选项卡1．“三维性能〞选项组该选项组用于设定当前3D图形的显示特性，可以选择系统提供的3D图形显示特性配置，也可以单击“特性〞按钮自行设置该特性2．“当前定点设备〞选项组该选项组用于安装及配置定点设备，包括数字化仪和鼠标具体的配置和安装方法，请参照定点设备的用户手册3．“常规选项〞选项组该选项组用于确定是否选择系统配置的有关根本选项4．“布局重生成选项〞选项组该选项组用于确定切换布局时是否重生成或缓存模型选项卡和布局5．“数据库连接选项〞选项组该选项组用于确定数据库连接的方式6．“Live Enabler选项〞选项组该选项组用于确定在Web上检查Live Enabler失败的次数。
7．Autodesk Exchange选项组该选项组用于控制与帮助系统相关的选项 1.3 设置绘图环境一般情况下，可以采用计算机默认的单位和图形边界，但有时需要根据绘图的实际需要进行设置在AutoCAD中，可以利用相关命令对图形单位和图形边界以及工作文件进行具体设置1.3.1 绘图单位设置1．执行方式R 命令行：DDUNITS〔或UNITS〕R 菜单栏：“格式〞→“单位〞2．操作步骤执行上述命令后，系统翻开“图形单位〞对话框，如图1-12所示该对话框用于定义单位和角度格式3．选项说明〔1〕“长度〞与“角度〞选项组这两个选项组用于指定测量的长度与角度的当前单位及当前单位的精度 〔2〕“插入时的缩放单位〞选项组该选项组中的“用于缩放插入内容的单位〞下拉列表框可控制插入到当前图形中的块和图形的测量单位如果块或图形创立时使用的单位与该选项指定的单位不同，那么在插入这些块或图形时，将对其按比例进行缩放插入比例是原块或图形使用的单位与目标图形使用的单位之比。
