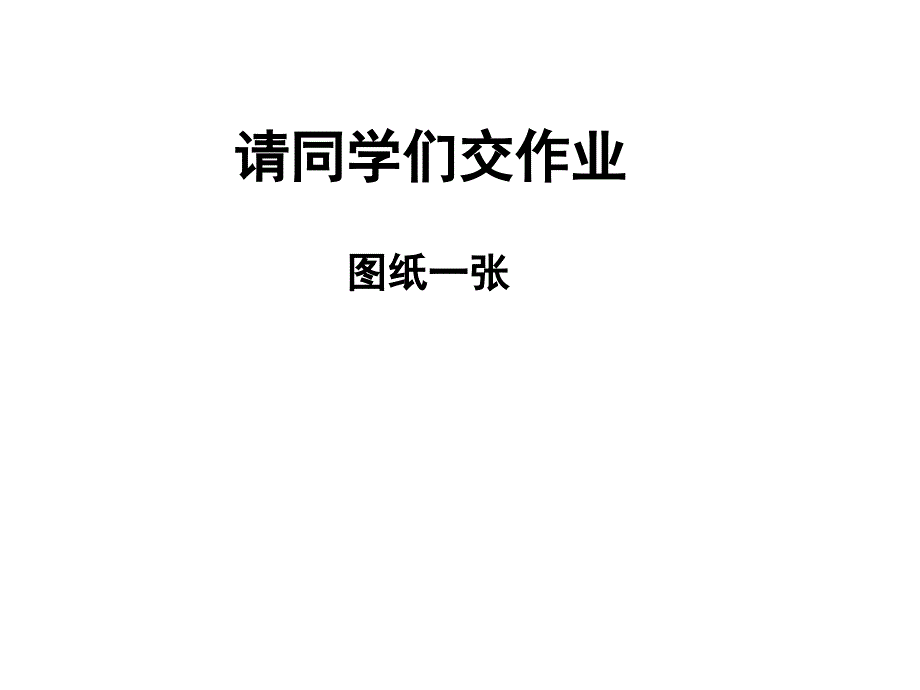

单击以编辑母版标题样式,单击以编辑母版文本样式,第二级,第三级,第四级,第五级,*,请同学们交作业,图纸一张,项目五 组合体零件,任务51 画组合体三视图,由两个或两个基本几何体组合而成的立体称为组合体1、组合体,2、组合体的组合方式,1)叠加型(动画演示),2)切割型,由基本几何体经过适当的切割而形成的组合体,(动画演示),一、组合体及其组合形式,3)综合型,既有叠加的成分又有切割的成分的组合体两表面不平齐,二、组合体表面连接关系,实线,虚线,无线,2.两表面平齐,无线,无线,无线,3.两表面相切,两表面相切时,以切线位置分界光滑过渡,不能画线.,曲面体相邻组成部分间的表面衔接与投影图的关系,？,？,有线,有线,4.两表面相交,5.易漏线、多线,5.易漏线、多线,练一练,习题集P49,根据组合体的形状，将其分解成若干部分，弄清各部分的,形状,和它们的,相对位置及组合方式,，分别画出各部分的投影形体分析法：,三、组合体零件三视图画法,例1：画叠加型组合体三视图,(同步练习）,40,20,5,5,30,5,25,15,40,20,5,5,30,5,25,15,40,20,5,5,30,5,25,15,例1：画叠加型组合体三视图,对齐共面衔接处,无线,例：画切割型组合体三视图,(同步练习）,长35、宽30、高40,10,15,5,例：画切割型组合体三视图,25,8,例：画切割型组合体三视图,8,15,例：画切割型组合体三视图,作业,习题集P4951页,。
