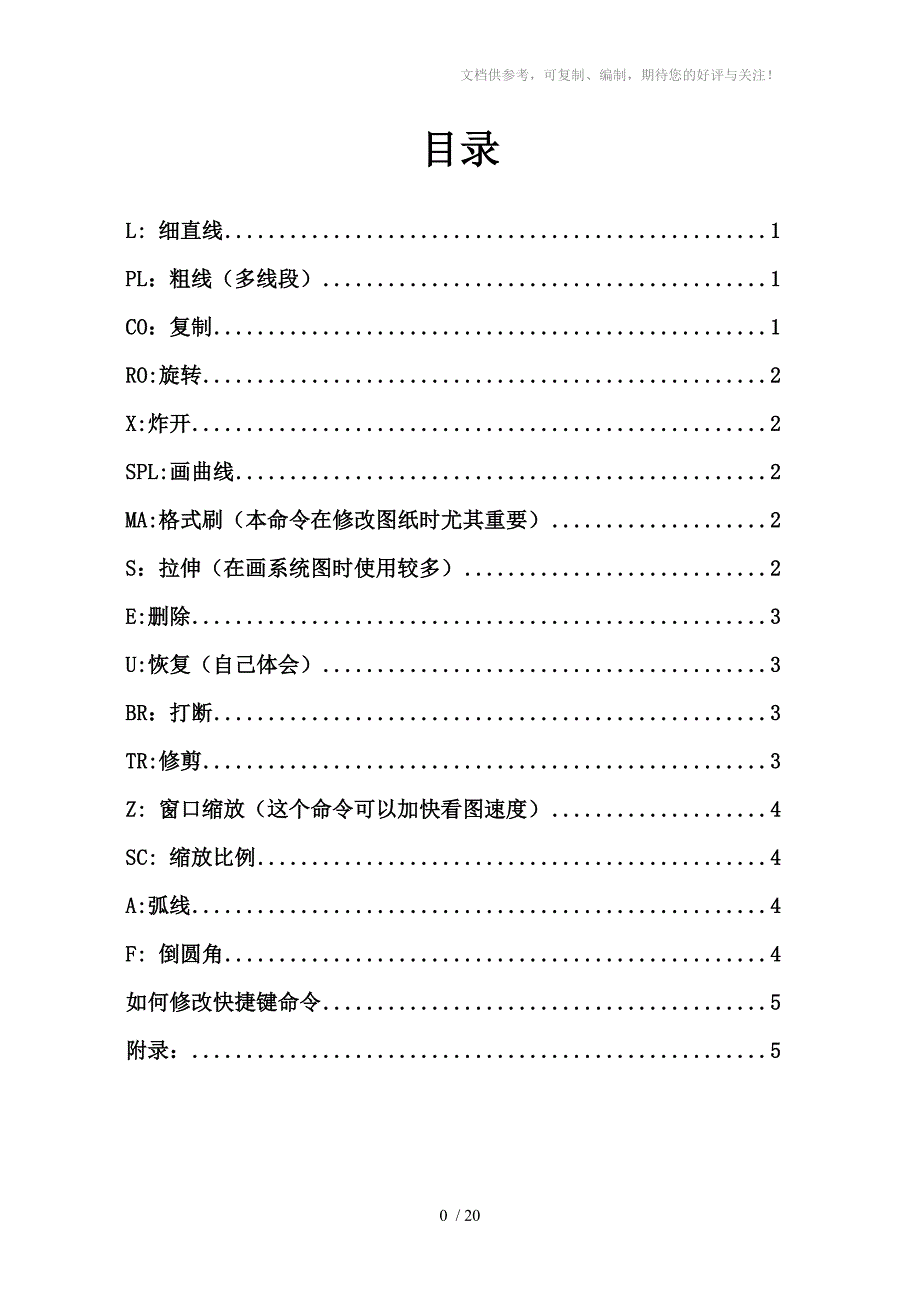

文档供参考，可复制、编制，期待您的好评与关注！ 目录L: 细直线 1PL：粗线（多线段） 1CO：复制 1RO:旋转 2X:炸开 2SPL:画曲线 2MA:格式刷（本命令在修改图纸时尤其重要） 2S：拉伸（在画系统图时使用较多） 2E:删除 3U:恢复（自己体会） 3BR：打断 3TR:修剪 3Z: 窗口缩放（这个命令可以加快看图速度） 4SC: 缩放比例 4A:弧线 4F: 倒圆角 4如何修改快捷键命令 5附录： 5大家打游戏都知道用双手肯定比用单手好，画图也是这样，所以下面介绍一下路绘图当中我们最常用到的一些快捷键的命令及其用法，有不对之处请各位多多指正L: 细直线 具体操作：L→空格→鼠标左键PL：粗线（多线段）在画的时候点PL后，点空格点击W选取所需要宽度具体操作：PL→空格→W→设置线宽1→设置线宽2→鼠标左键CO：复制 在使用时可以把这个命令改为C，方便使用选取需要复制的图形后点击C，进行复制，如果需要连续复制在点击M具体操作：选取需复制内容→C→空格→M→鼠标左键RO:旋转在使用时可以把这个命令改为R，方便使用具体操作：选取需旋转内容→R→空格→鼠标左键X:炸开把PL粗线变成细线，改变文字输入方式。
具体操作：选取需炸开内容→X→空格SPL:画曲线画道路和山时使用具体操作：SPL→空格→鼠标左键→鼠标右键MA:格式刷（本命令在修改图纸时尤其重要）当需要把目标格式变成原有格式时使用，适用于文字，线型具体操作：MA→空格→点击原有格式→点击目标格式使用前 使用后S：拉伸（在画系统图时使用较多）具体操作：S→空格→选取需要拉伸内容→点击鼠标左键 使用前 使用后E:删除具体操作：选取需删除内容→E→空格U:恢复（自己体会）当画图的时候不小心旋转出错，或者把需要的内容删除的时候使用具体操作： U→空格BR：打断有时候在画线的时候需要把画长的线段删除时使用，有时候使用效果比TR修剪好用，自己体会具体操作： BR→选取需要打断的内容→空格TR:修剪具体操作： TR→选取需要修剪的内容→空格当需要延伸的时候按Shift使用前 使用后Z: 窗口缩放（这个命令可以加快看图速度）具体操作： Z→空格→选取需要放大的内容需要回到整个图形的时候具体操作： Z→空格→ESC: 缩放比例 具体操作：选取需要放大的内容→SC→空格→输入需要放大倍数→回车A:弧线画系统图时交叉的部分具体操作：A→空格→点击鼠标左键F: 倒圆角 具体操作：F→空格→选取需要倒圆角的线段有时候需要点击R来确定半径使用前 使用后以下下命令比较简单不单独说明，自己体会。
O: 偏移B: 定义块H: 填充P: 实时平移图纸M: 移动图形如何修改快捷键命令具体操作：工具→自定义→编辑自定义文件→程序参数→点击修改快捷键命令文本后需要保存并关闭CAD，然后再打开CAD命令修改成功 以上这些快捷键希望大家熟练运用，提高自己的工作效率，使自己可以得到更多的休息时间，谢谢大家后面附录了部分CAD的快捷键 2009年7月20日星期一附录：F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9) 刚刚看了一下 dra:半径标注 ddi:直径标注 dal:对齐标注 dan:角度标注 Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale) SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI：插入外部对相 Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6: 打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追 踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作 A: 绘圆弧 B: 定义块 C: 画圆 D: 尺寸资源管理器 E: 删除 F: 倒圆角 G: 对相组合 H: 填充 I: 插入 S: 拉伸 T: 文本输入 W: 定义块并保存到硬盘中 L: 直线 M: 移动 X: 炸开 V: 设置当前坐标 U: 恢复上一次操做 O: 偏移 P: 移动 Z: 缩放 显示降级适配（开关） 【O】 适应透视图格点 【Shift】+【Ctrl】+【A】 排列 【Alt】+【A】 角度捕捉(开关) 【A】 动画模式 (开关) 【N】 改变到后视图 【K】 背景锁定(开关) 【Alt】+【Ctrl】+【B】 前一时间单位 【.】 下一时间单位 【,】 改变到上（Top）视图 【T】 改变到底(Bottom)视图 【B】 改变到相机(Camera)视图 【C】 改变到前（Front）视图 【F】 改变到等大的用户(User)视图 【U】 改变到右(Right)视图 【R】 改变到透视（Perspective）图 【P】 循环改变选择方式 【Ctrl】+【F】 默认灯光(开关) 【Ctrl】+【L】 删除物体 【DEL】 当前视图暂时失效 【D】 是否显示几何体内框(开关) 【Ctrl】+【E】 显示第一个工具条 【Alt】+【1】 专家模式�全屏(开关) 【Ctrl】+【X】 暂存(Hold)场景 【Alt】+【Ctrl】+【H】 取回(Fetch)场景 【Alt】+【Ctrl】+【F】 冻结所选物体 【6】 跳到最后一帧 【END】 跳到第一帧 【HOME】 显示/隐藏相机（Cameras） 【Shift】+【C】 显示/隐藏几何体(Geometry) 【Shift】+【O】 显示/隐藏网格(Grids) 【G】 显示/隐藏帮助(Helpers)物体 【Shift】+【H】 显示/隐藏光源(Lights) 【Shift】+【L】 显示/隐藏粒子系统(Particle Systems) 【Shift】+【P】 显示/隐藏空间扭曲(Space Warps)物体 【Shift】+【W】 锁定用户界面(开关) 【Alt】+【0】 匹配到相机(Camera)视图 【Ctrl】+【C】 材质(Material)编辑器 【M】 最大化当前视图(开关) 【W】 脚本编辑器 【F11】 新的场景 【Ctrl】+【N】 法线(Normal)对齐 【Alt】+【N】 向下轻推网格 小键盘【-】 向上轻推网格 小键盘【+】 NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】 NURBS调整方格1 【Ctrl】+【1】 NURBS调整方格2 【Ctrl】+【2】 NURBS调整方格3 【Ctrl】+【3】 偏移捕捉 【Alt】+【Ctrl】+【空格】 打开一个MAX文件 【Ctrl】+【O】 平移视图 【Ctrl】+【P】 交互式平移视图 【I】 放置高光(Highlight)【Ctrl】+【H】 播放/停止动画 【/】 快速(Quick)渲染 【Shift】+【Q】 回到上一场景*作 【Ctrl】+【A】 回到上一视图*作 【Shift】+【A】 撤消场景*作 【Ctrl】+【Z】 撤消视图*作 【Shift】+【Z】 刷新所有视图 【1】 用前一次的参数进行渲染 【Shift】+【E】或【F9】 渲染配置 【Shift】+【R】或【F10】 在xy/yz/zx锁定中循环改变 【F8】 约束到X轴 【F5】 约束到Y轴 【F6】 约束到Z轴 【F7】 旋转(Rotate)视图模式 【Ctrl】+【R】或【V】 保存(Save)文件 【Ctrl】+【S】 透明显示所选物体(开关) 【Alt】+【X】 选择父物体 【PageUp】 选择子物体 【PageDown】 根据名称选择物体 【H】 选择锁定(开关) 【空格】 减淡所选物体的面(开关) 【F2】 显示所有视图网格(Grids)(开关) 【Shift】+【G】 显示/隐藏命令面板 【3】 显示/隐藏浮动工具条 【4】 显示最后一次渲染的图画 【Ctrl】+【I】 显示/隐藏主要工具栏 【Alt】+【6】 显示/隐藏安全框 【Shift】+【F】 *显示/隐藏所选物体的支架 【J】 显示/隐藏工具条 【Y】/【2】 百分比(Percent)捕捉(开关) 【Shift】+【Ctrl】+【P】 打开/关闭捕捉(Snap) 【S】 循环通过捕捉点 【Alt】+【空格】 声音(开关) 【/】 间隔放置物体 【Shift】+【I】 改变到光线视图 【Shift】+【4】 循环改变子物体层级 【Ins】 子物体选择(开关) 【Ctrl】+【B】 帖图材质(Texture)修正 【Ctrl】+【T】 加大动态坐标 【+】 减小动态坐标 【-】 。
