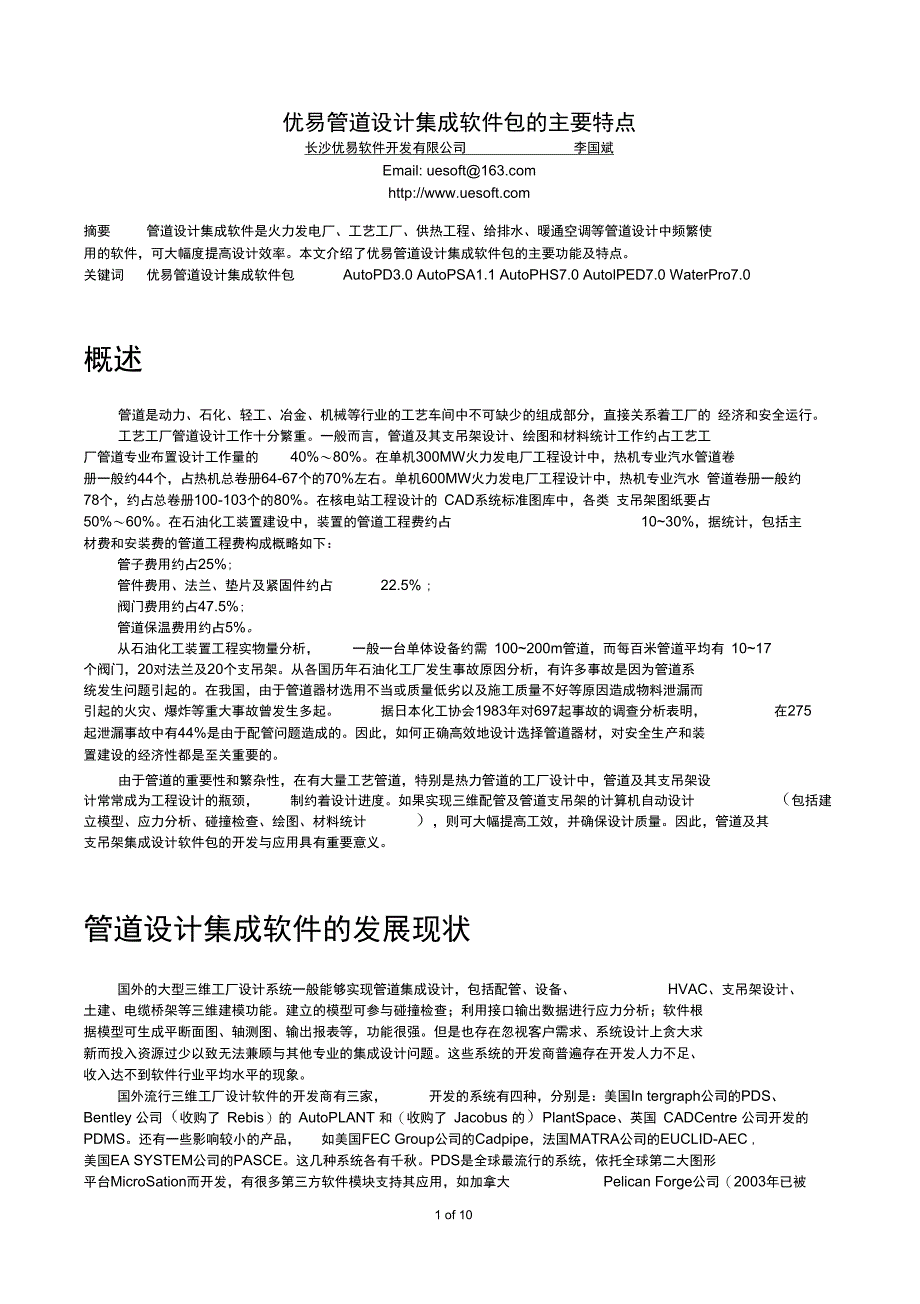

优易管道设计集成软件包的主要特点长沙优易软件开发有限公司 李国斌Email: uesoft@摘要 管道设计集成软件是火力发电厂、工艺工厂、供热工程、给排水、暖通空调等管道设计中频繁使用的软件，可大幅度提高设计效率本文介绍了优易管道设计集成软件包的主要功能及特点关键词 优易管道设计集成软件包 AutoPD3.0 AutoPSA1.1 AutoPHS7.0 AutolPED7.0 WaterPro7.0概述管道是动力、石化、轻工、冶金、机械等行业的工艺车间中不可缺少的组成部分，直接关系着工厂的 经济和安全运行工艺工厂管道设计工作十分繁重一般而言，管道及其支吊架设计、绘图和材料统计工作约占工艺工 厂管道专业布置设计工作量的 40%〜80%在单机300MW火力发电厂工程设计中，热机专业汽水管道卷册一般约44个，占热机总卷册64-67个的70%左右单机600MW火力发电厂工程设计中，热机专业汽水 管道卷册一般约 78个，约占总卷册100-103个的80%在核电站工程设计的 CAD系统标准图库中，各类 支吊架图纸要占 50%〜60%在石油化工装置建设中，装置的管道工程费约占 10~30%，据统计，包括主材费和安装费的管道工程费构成概略如下：管子费用约占25%;管件费用、法兰、垫片及紧固件约占 22.5% ;阀门费用约占47.5%;管道保温费用约占5%。
从石油化工装置工程实物量分析， 一般一台单体设备约需 100~200m管道，而每百米管道平均有 10~17个阀门，20对法兰及20个支吊架从各国历年石油化工厂发生事故原因分析，有许多事故是因为管道系 统发生问题引起的在我国，由于管道器材选用不当或质量低劣以及施工质量不好等原因造成物料泄漏而 引起的火灾、爆炸等重大事故曾发生多起 据日本化工协会1983年对697起事故的调查分析表明， 在275起泄漏事故中有44%是由于配管问题造成的因此，如何正确高效地设计选择管道器材，对安全生产和装 置建设的经济性都是至关重要的由于管道的重要性和繁杂性，在有大量工艺管道，特别是热力管道的工厂设计中，管道及其支吊架设 计常常成为工程设计的瓶颈， 制约着设计进度如果实现三维配管及管道支吊架的计算机自动设计 （包括建立模型、应力分析、碰撞检查、绘图、材料统计 ），则可大幅提高工效，并确保设计质量因此，管道及其支吊架集成设计软件包的开发与应用具有重要意义管道设计集成软件的发展现状国外的大型三维工厂设计系统一般能够实现管道集成设计，包括配管、设备、 HVAC、支吊架设计、土建、电缆桥架等三维建模功能建立的模型可参与碰撞检查；利用接口输出数据进行应力分析；软件根 据模型可生成平断面图、轴测图、输出报表等，功能很强。
但是也存在忽视客户需求、系统设计上贪大求 新而投入资源过少以致无法兼顾与其他专业的集成设计问题这些系统的开发商普遍存在开发人力不足、 收入达不到软件行业平均水平的现象国外流行三维工厂设计软件的开发商有三家， 开发的系统有四种，分别是：美国In tergraph公司的PDS、Bentley 公司（收购了 Rebis）的 AutoPLANT 和（收购了 Jacobus 的）PlantSpace、英国 CADCentre 公司开发的 PDMS还有一些影响较小的产品， 如美国FEC Group公司的Cadpipe，法国MATRA公司的EUCLID-AEC ,美国EA SYSTEM公司的PASCE这几种系统各有千秋PDS是全球最流行的系统，依托全球第二大图形 平台MicroSation而开发，有很多第三方软件模块支持其应用，如加拿大 Pelican Forge公司（2003年已被In tergraph收购）就专门为其开发了支吊架建模工具 SupportModeler ;其HVAC功能较弱PDMS最大特点在于其协同设计能力较强，然而它独立的图形环境使得成图并不方便，缺少第三方开发厂商； Pla ntSpace是类似于PDS的系统，但是推出的时间较晚； AutoPLANT 是基于AutoCAD平台的三维工厂设计软件，2002年市场销售份额已经上升到 18%;由于AutoCAD得到世界范围的厂商支持，所以它获得的潜在支持非常多。
这四种3D软件包在国内都已有一些用户，比如 90年代中期刮起 AutoPLANT旋风，之后是PDS浪潮，世纪交替之际又开始了 PDMS运动国外厂商你方唱罢我登场，为中国的三维工厂设计软件市场加速升温打下了良好基础中国三维管道软件市场的迅速发展催生了国产配管软件 目前，有四家小型开发商推出了各自的产品，即：长沙优易软件公司 AutoPD主要瞄准电力/石化/冶金/轻工/HVAC/给排水等工艺行业、中科辅龙 PDSoft主要瞄准石油化工行业、上海两家公司 （易用、尤理卡）基于化工行业四家公司从业专业人员总数不超过70人，规模还很小优易软件公司的长期目标是建立自主知识产权的三维工厂设计系统， 其近期目标则要解决管道专业最广大设计人员的设计瓶颈问题、方便性问题经过统计和分析，优易软件公司认为管道专业的设计瓶颈在 于管道及其支吊架的施工图设计，应力分析不方便也是可以顺便解决的问题因此，首先针对电力 /石化/冶金/轻工/HVAC/给排水等行业标准推出了优易管道设计集成软件包优易管道设计集成软件包的主要特点优易管道设计集成软件包是适用于中国电力 /石化/冶金/轻工/HVAC/给排水行业标准的最先进、最强大、最方便的管道设计集成软件包之一。
它包括优易三维管道设计软件 AutoPD3.0、优易设备建模软件ED1.0、优易管道应力分析软件 AutoPSA1.1、优易管道支吊架设计软件 AutoPHS7.0、优易保温油漆工程设计软件AutolPED7.0、优易水和水蒸气性质计算软件 WaterPro7.0这些软件既相互独立又互相接口，能为一个完整的管道施工图设计过程提供服务例如，使用三维管道设计软件 AutoPD3.0建立模型以后，不仅可以自动生成平断面图、轴测图、标注尺寸、统计材料，更可以输出管道模型数据到 AutoPSA1.1或GLIFv3.x、CAESARII4.2/4.5进行应力分析，根本不用填写任何数据文件；利用 AutoPSA1.1做完管道应力 分析之后，即可由 AutoPHS7.0提取应力计算结果数据实现支吊架设计绘图、统计支吊架材料、建立三维 支吊架模型，还可以直接生成按比例或不按比例的管道轴测图 在2D/3D配管设计环境AutoPD3.0里还可以建立设备模型，如电动机、泵与风机、换热器、汽轮机、锅炉、任意设备等；建立的配管模型可直接导 出到AutoIPED7.0统计保温油漆材料 AutoPD3.0还与全球流行的英国 Alias Ltd.公司开发的单管轴测图软件ISOGEN建立了接口，能直接生成 PCF格式的数据文件，利用 ISOGEN快速建立符合工业标准的轴测图。
水和水蒸气性质计算软件 WaterPro7.0和所有的优易系列软件都实现了集成，凡是需要水蒸气性质数据时，都利用内置动态库获得结果，这使得计算准确高效所有设计软件均与 PDS、PlantSpace、PDMS建立了接口目前，优易管道设计集成软件包的全部或部分模块已经在全国电力、冶金、有色、轻工、石油化工、 油田、核工业、煤炭、纺织、燃气热力、医药、油脂工程、海洋平台等行业包括东北、中南、西南电力设 计院以及广东电力院等 50家大中型设计企业、工程公司、制造厂被上千名工程技术人员广泛应用，取得良好效果，并为广大客户创造较高效益优易管道设计集成软件包以广受欢迎的微软工业化开发技术 VC++6.0/7.0企业版作为开发工具，以大量的MFC类库编程提高开发效率、运行速度和稳定性，采用强劲高速的 Jet数据库引擎和 DAO、ADO数据访问对象及 SQL 编程，依托先进的 AutoCAD R14/2000/2002/2004/2005/2006 ActiveX Automation 以及 ObjectARX1.2/2.0/3.0技术，通过详细规划管道及其支吊架产品数据库， 为用户提供了一个通用高效的管道设计操作环境。
大量的测试表明，使用优易管道设计集成软件包设计速度比纯手工设计至少提高 3倍以上优易管道设计集成软件包只需要少量的用户交互输入，规则判别和有效性验证大量减少了错误发生 由于处于规则库的管理之下，优易管道设计集成软件包实际上变成了一个智能化的专家系统，即使没有设 计经验的新手，在图形化的界面及规则引导下，也能迅速学会输入必要的数据，设计出符合工程设计规范 的管道施工图、管道应力分析图、单管轴测图、支吊架组装图 AutoPD3.0、AutoPHS7.0自动分门别类统计管道、阀门、法兰、支吊架管部、连接件、弹簧、恒力弹簧、附件、根部拆零的型钢、螺栓螺母等所有 材料，数量精确材料汇总表有多种格式，如 AutoCAD、Excel、纯文本，可方便地查看更为重要的是，使用优易管道设计集成软件包，只需要绘出图形就可以把复杂的应力分析问题解决依托这个可靠易用的管道CAD/CAE系统，用户实现了快速高效简洁的管道设计功能同时，用户可以利用管道模型获得保温 油漆材料统计数据这些特性是国外系统所没有的2D/3D配管设计AutoPD3.0的特点和功能配管设计软件是工艺工厂设计过程中最广泛应用的软件之一 2004年12月9日优易三维管道设计软件AutoPD2.0( 2004年4月12日，国家版权局：计算机软件著作权登记号 2004SR03249,软著登字第021650号)通过中国石油和化工勘察设计协会热工设计专业委员会主持的有中南电力设计院、 中国五环化学工程公司、湖北省电力勘测设计院等参加的鉴定。
2005年6月30日，优易三维管道设计软件 AutoPD3.0开发成功AutoPD3.0极好地解决了各行业配管设计的主要问题，它具有如下特点和功能：软件符合国家标准和多种行业规范 程序符合国家电力行业标准《火力发电厂汽水管道设计技术规定(DL/T5054-1996)》及《电力工程计算机辅助设计技术规定 (DL/T5026-93)》、国家标准《工业金属管道设计规范 (GB50316-2000)》、石化行业标准《石油化工管道布置设计通则(SH3012-2000)》、《石油化工管道设计器材选用通则 (SH3059-2001)》、《化工装置管道布置设计技术规定(HG/T20549.5-1998)》、《化工管道设计规范 (HG20695-1987)》、《城市热力网设计规范 (CJJ34-90)》、《室外给水设计规范 (GBJ13-86)》、《室外排水设计规范(GBJ14-87)》、《建筑给排 水设计规范(GBJ15-88)》软件提供多种行业标准管道零部件规范数据库 目前提供国家电力行业标准管道零部件数据库GD2000和GD87、中国石油化工 SH3405-1996、化工HG/T20553-1993 钢管尺寸系列数 据库及其相应的管子、管件库，中国 GB系列及ANSI、DIN、JIS、BS等国外尺寸系列管件库、给排水管道零部件库、暖通空调管道零部件库。
用户可以随时修改自己增加的管件记录提供《电站阀门样本》、《工业专用阀门》 数据库,包含12197个阀门记录；《阀门产品样本》 数据 库，包含40000个阀门记录用户可以随时修改自己增加的阀门记录提供《泵及喷射设备产品样本》数据库 ，包含上万个型号泵记录用户可以随时修改自己增加的泵记录提供《通风机选型实用手册》数据库 ，包含数千个型号通风机记。
