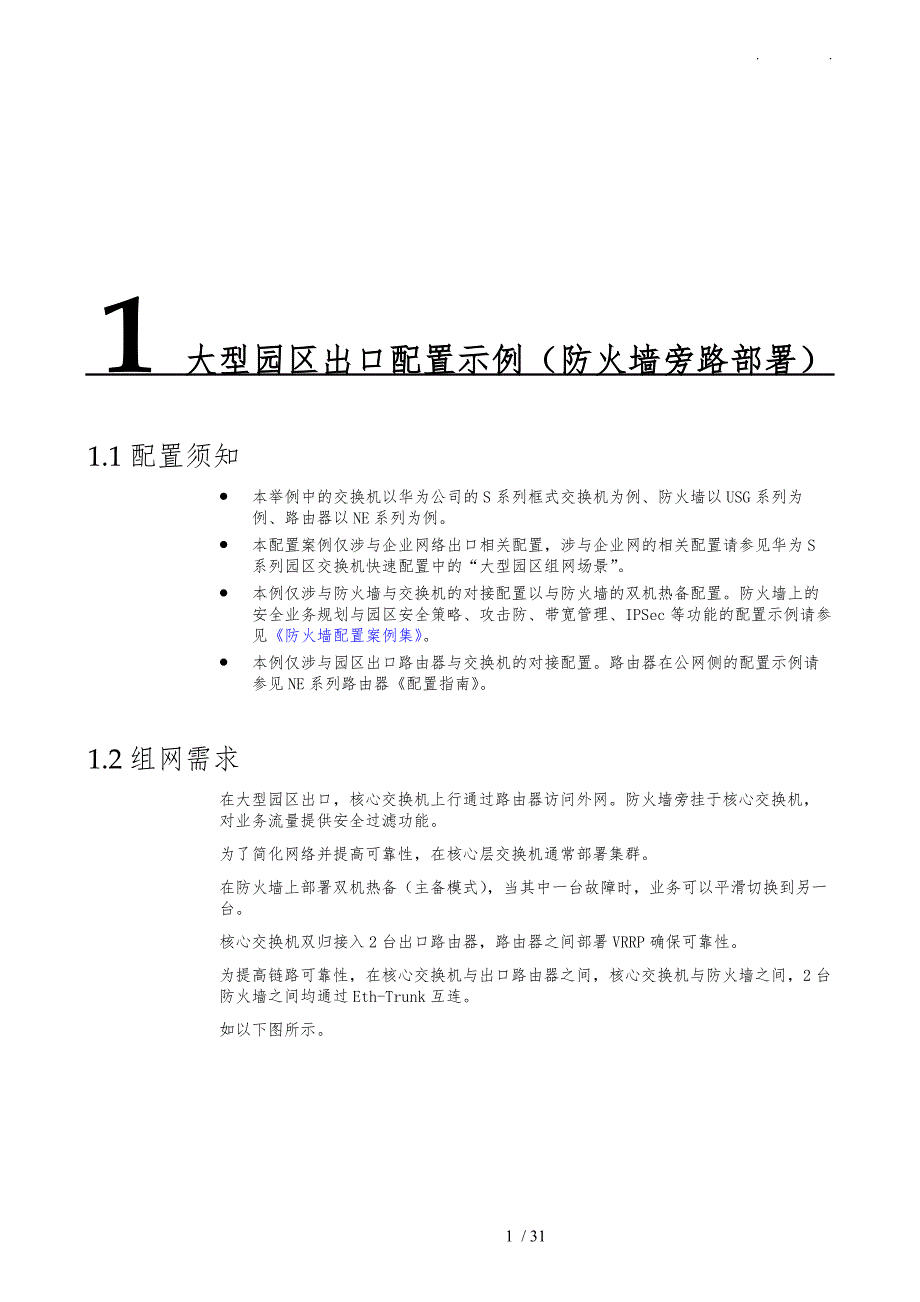

. . 1 大型园区出口配置示例（防火墙旁路部署）1.1 配置须知l 本举例中的交换机以华为公司的S系列框式交换机为例、防火墙以USG系列为例、路由器以NE系列为例l 本配置案例仅涉与企业网络出口相关配置，涉与企业网的相关配置请参见华为S系列园区交换机快速配置中的“大型园区组网场景”l 本例仅涉与防火墙与交换机的对接配置以与防火墙的双机热备配置防火墙上的安全业务规划与园区安全策略、攻击防、带宽管理、IPSec等功能的配置示例请参见《防火墙配置案例集》l 本例仅涉与园区出口路由器与交换机的对接配置路由器在公网侧的配置示例请参见NE系列路由器《配置指南》1.2 组网需求在大型园区出口，核心交换机上行通过路由器访问外网防火墙旁挂于核心交换机，对业务流量提供安全过滤功能为了简化网络并提高可靠性，在核心层交换机通常部署集群在防火墙上部署双机热备（主备模式），当其中一台故障时，业务可以平滑切换到另一台核心交换机双归接入2台出口路由器，路由器之间部署VRRP确保可靠性为提高链路可靠性，在核心交换机与出口路由器之间，核心交换机与防火墙之间，2台防火墙之间均通过Eth-Trunk互连。
如以下图所示图1-1 园区出口组网图（防火墙旁挂，双机热备）在一般的三层转发环境下，园区外部之间的流量将直接通过交换机转发，不会经过FW1或FW2当流量需要从交换机转发至FW，经FW检测后再转发回交换机，就需要在交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机PublicPublic作为连接出口路由器的交换机对于下行流量，它将外网进来的流量转发给FW进行检测；对于上行流量，它接收经FW检测后的流量，并转发到路由器VRF-A作为连接网侧的交换机对于下行流量，它接收经FW检测后的流量，并转发到网；对于上行流量，它将网的流量转发到FW去检测根据上图中的流量转发路径可以将上图转换成如下所示的更容易理解的逻辑组网图图1-2 交换机与路由器、防火墙之间物理接口连接示意图本例所示核心交换机工作在三层模式，上图所示的逻辑组网图可以理解为防火墙上下行连接三层交换机的双机热备组网这种组网的特点是需要在防火墙的上下行业务接口上部署VRRP备份组，如下所示图1-3 交换机与路由器、防火墙之间三层口连接示意图如上图所示，部用户访问外网的流量转发路径如下（上图中蓝色路径）：1. 当部用户访问外网的流量到达VRF-A时，流量根据VRF-A上的静态路由（下一跳设置为防火墙下行VRRP的虚拟IP地址）被转发到防火墙。
2. 防火墙完成对流量的安全检测后，会根据静态路由（下一跳设置为CSS的VLANIF20）将流量转发到Public上3. 最后，Public通过到路由器的静态路由（下一跳设置为路由器VRRP的虚拟IP地址）将流量转发到路由器外部用户访问网的流量转发路径如下（上图中红色路径）：1. 当外部用户访问网的流量到路由器时，流量根据OSPF路由表被转发到Public上2. 流量到达Public后，先根据Public上的静态路由（下一跳设置为防火墙上行VRRP的虚拟IP地址）被转发到防火墙3. 防火墙完成对流量的安全检测后，会根据静态路由（下一跳设置为CSS的VLANIF30）将流量转发到VRF-A上4. VRF-A通过OSPF路由表将流量转发汇聚交换机，最后由汇聚交换机将流量转发到业务网络1.3 数据规划表1-1 链路聚合接口规划设备接口编号成员接口VLANIFIP地址对端设备对端接口编号Router1Eth-trunk1.10010GE1/0/110GE1/0/2-10.10.4.2/24Switch 1Switch 2Eth-Trunk1Router2Eth-trunk1.10010GE1/0/110GE1/0/2-10.10.4.3/24Switch 1Switch 2Eth-Trunk2Router 1和Router 2的VRRP---10.10.4.100/24--CSS（Switch 1和Switch 2）Eth-trunk110GE1/4/0/010GE2/4/0/0VLANIF1010.10.4.1/24Router 1Eth-Trunk1Eth-trunk210GE1/4/0/110GE2/4/0/1VLANIF1010.10.4.1/24Router 2Eth-Trunk1Eth-trunk4GE1/1/0/7GE2/1/0/7VLANIF2010.10.2.1/24FW 1Eth-Trunk4Eth-trunk5GE1/1/0/8GE2/1/0/8VLANIF3010.10.3.1/24FW 1Eth-Trunk5Eth-trunk6GE1/2/0/7GE2/2/0/7VLANIF2010.10.2.1/24FW 2Eth-Trunk6Eth-trunk7GE1/2/0/8GE2/2/0/8VLANIF3010.10.3.1/24FW 2Eth-Trunk7Eth-trunk8GE1/3/0/1GE2/3/0/1VLANIF10010.10.100.1/24业务网络1-（本案例不表达配置）Eth-trunk9GE1/3/0/2GE2/3/0/2VLANIF20010.10.200.1/24业务网络2-（本案例不表达配置）FW1Eth-trunk1GE2/0/0GE2/0/1-10.1.1.1/24FW2Eth-Trunk1Eth-Trunk4GE1/0/0GE1/0/1-10.10.2.2/24Switch 1Switch 2Eth-Trunk4Eth-Trunk5GE1/1/0GE1/1/1-10.10.3.2/24Switch 1Switch 2Eth-Trunk5FW2Eth-trunk1GE2/0/0GE2/0/1-10.1.1.2/24FW1Eth-Trunk1Eth-Trunk6GE1/0/0GE1/0/1-10.10.2.3/24Switch 1Switch 2Eth-Trunk6Eth-Trunk7GE1/1/0GE1/1/1-10.10.3.3/24Switch 1Switch 2Eth-Trunk7FW 1和FW 2的VRRP1（上行）---10.10.2.5/24--FW 1和FW 2的VRRP2（下行）---10.10.3.5/24--1.4 配置思路采用如下思路配置园区出口举例：1. 配置核心交换机集群CSS。
2. 配置交换机与防火墙、路由器之间的接口与IP地址为提高链路可靠性，在交换机与防火墙、交换机与路由器之间配置跨框Eth-Trunk接口在防火墙的接口上配置安全区域3. 在出口路由器上部署VRRP为了保证核心交换机与两个出口路由器之间的可靠性，在两个出口路由器之间部署VRRP，VRRP的心跳报文经过核心交换机进行交互Router1为Master设备，Router2为Backup设备4. 部署路由交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机Public，以隔离业务网段路由与公网路由为了引导各设备的上行流量，在核心交换机上配置一条缺省路由，下一跳指向出口路由器VRRP的虚地址为了引导园区两个出口路由器的回程流量，在两个出口路由器和核心交换机之间部署OSPF，核心交换机上将所有用户网段发布到OSPF里面，通告给两个出口路由器为了将业务网络的上行流量引导至防火墙，在交换机上配置一条缺省路由，下一跳指向防火墙VRRP VRID2的虚拟IP为了将到业务网络1的下行流量引导至防火墙，在交换机上配置一条缺省路由，下一跳指向防火墙VRRP VRID1的虚拟IP为了将到业务网络2的下行流量引导至防火墙，在交换机上配置一条缺省路由，下一跳指向防火墙VRRP VRID1的虚拟IP。
为了将业务网络的上行流量引导至交换机，在防火墙上配置一条缺省路由，下一跳指向交换机VLANIF20的IP地址为了将到业务网络1的下行流量引导至交换机，在防火墙上配置一条缺省路由，下一跳指向交换机VLANIF30的IP地址为了将到业务网络2的下行流量引导至交换机，在防火墙上配置一条缺省路由，下一跳指向交换机VLANIF30的IP地址5. 配置防火墙双机热备1.5 操作步骤步骤 1 交换机：配置交换机集群1. 连接集群卡的线缆以下图以S12700交换机的EH1D2VS08000集群卡连线为例本例连线示意图中，S12700主控板、交换网板和集群卡都是满配的情况实际使用时，S12700每框至少配置一块主控板和一块交换网板即可推荐每框配置两块交换网板并插上两块集群卡图1-5 集群卡连线示意图l 两框之间至少要连接一根集群线缆l 一块集群卡只能与对框一块集群卡相连，不能连接到多块集群卡，且不能与本框集群卡相连l 集群卡上组1的任意接口只能与对框集群卡上组1的任意接口相连，组2的要求同组1l 每块集群卡上连接集群线缆的数量相同（如果不相同会影响总的集群带宽），且两端按照接口编号的顺序对接2. 在Switch 1上配置集群。
集群连接方式为集群卡（缺省值，不需配置）集群ID采用缺省值1（不需配置）优先级为100 system-view [HUAWEI] set css mode css-card //设备缺省值，不需再执行命令配置,此步骤仅用作示命令 [HUAWEI] set css id 1 //设备缺省值，不需再执行命令配置,此步骤仅用作示命令 [HUAWEI] set css priority 100 //集群优先级缺省为1，修改主交换机的优先级大于备交换机 [HUAWEI] css enable Warning: The CSS configuration takes effect only after the system is rebooted. The next CSS mode is CSS-card. Reboot now? [Y/N]:y//重启交换机 3. 在Switch 2上配置集群集群连接方式为集群卡（缺省值，不需配置）集群ID为2优先级采用缺省值1（不需配置） system-view [HUAWEI] set css id 2 //集群ID缺省为1，修改备交换机的ID为2 [HUAWEI] css enable Warning: The CSS configuration takes effect only after the system is rebooted. The next CSS mode is CSS-card. Reboot now? [Y/N]:y//重启交换机 4. 交换机完成重启后，查看集群。
