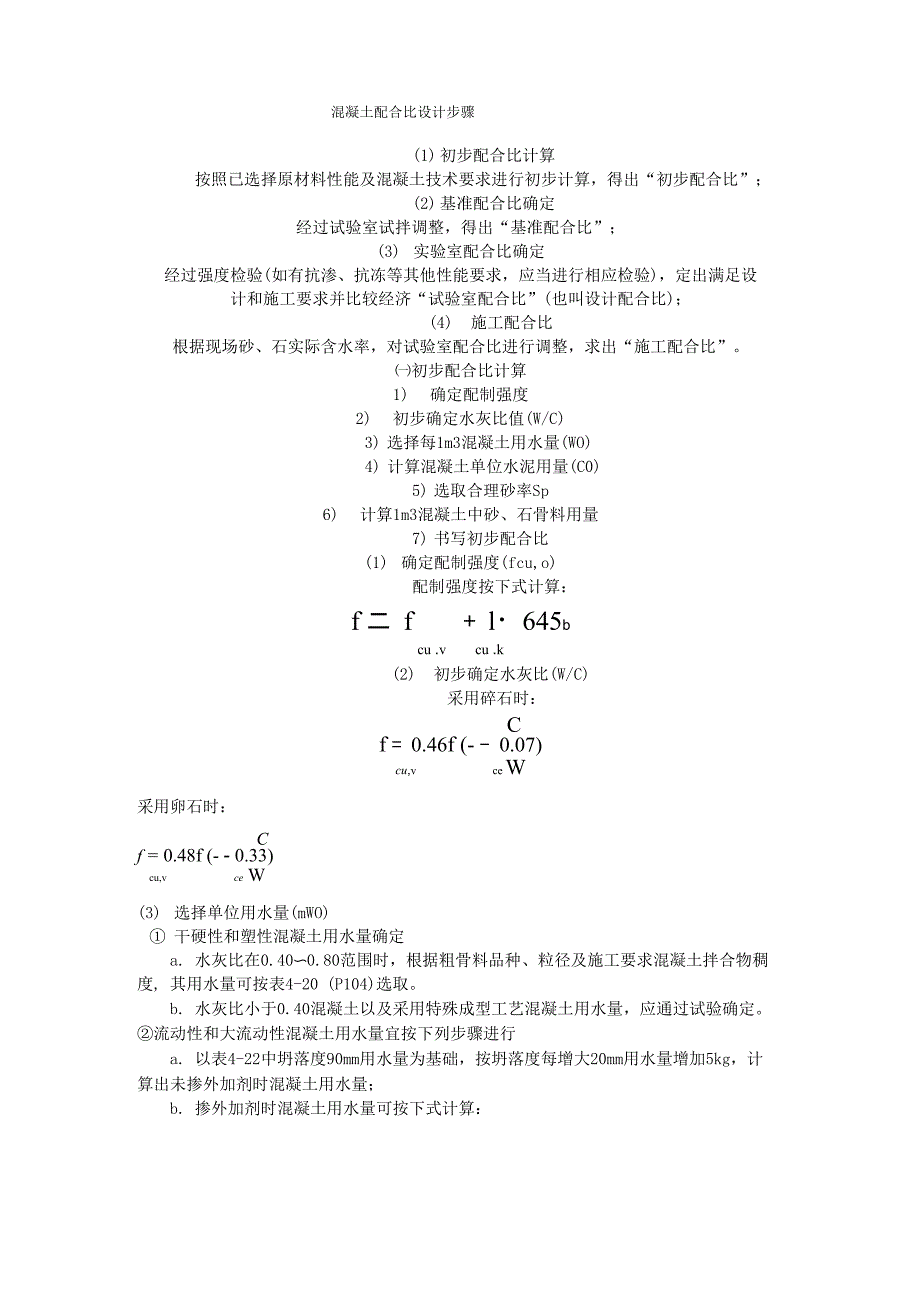

混凝土配合比设计步骤(1) 初步配合比计算按照已选择原材料性能及混凝土技术要求进行初步计算，得出“初步配合比”；(2) 基准配合比确定经过试验室试拌调整，得出“基准配合比”；(3) 实验室配合比确定经过强度检验(如有抗渗、抗冻等其他性能要求，应当进行相应检验)，定出满足设计和施工要求并比较经济“试验室配合比”(也叫设计配合比)；(4) 施工配合比根据现场砂、石实际含水率，对试验室配合比进行调整，求出“施工配合比”㈠初步配合比计算1) 确定配制强度2) 初步确定水灰比值(W/C)3) 选择每1m3混凝土用水量(WO)4) 计算混凝土单位水泥用量(C0)5) 选取合理砂率Sp6) 计算1m3混凝土中砂、石骨料用量7) 书写初步配合比(1) 确定配制强度(fcu,o)配制强度按下式计算：f 二 f + l・645bcu .v cu .k(2) 初步确定水灰比(W/C)采用碎石时：Cf = 0.46f (- - 0.07)cu,v ce W采用卵石时：Cf = 0.48f (- - 0.33)cu,v ce W(3) 选择单位用水量(mWO)① 干硬性和塑性混凝土用水量确定a. 水灰比在0.40〜0.80范围时，根据粗骨料品种、粒径及施工要求混凝土拌合物稠度, 其用水量可按表4-20 (P104)选取。
b. 水灰比小于0.40混凝土以及采用特殊成型工艺混凝土用水量，应通过试验确定 ②流动性和大流动性混凝土用水量宜按下列步骤进行a. 以表4-22中坍落度90mm用水量为基础，按坍落度每增大20mm用水量增加5kg，计 算出未掺外加剂时混凝土用水量；b. 掺外加剂时混凝土用水量可按下式计算：m = m (1- b )wa woB为减水率(4) 计算单位水泥用量(mCO)根据已选定单位用水量(mWO)及初步确定水灰比(W/C)，可计算出单位水泥用量(mC0):mm 二—wo—co W / C(5) 选取合理砂率值(BS)一般应通过试验找出合理砂率，也可按骨料种类、规格及混凝土水灰比，参考表4-21 (P106)选取6) 计算砂、石用量(mSO、mG0)①质量法即假定混凝土拌合物在振捣密实状态下每立方米质量mCP'为一固定值，再根据已知砂 率，列出关系式(4—9-1)及式(4—9-2)：m +m +m +m =mc0 s0 g0 w0 cpmB = so x 100 %s m + ms0 g0② 体积法即将混凝土拌合物体积，看成是各组成材料绝对体积，加上拌合物中所含空气体积据此可列关系式(4 —10-1)：m m m m_c0 + — + 叫 + —W0 + 0.01a=1P P P Pc s g w再根据已选取砂率值列出关系式(4—10-2):mB = s0 x 100 %s m + ms0 g0㈡确定基准配合比计算调整目：一是使混凝土拌合物和易性满足施工需要；二是使水灰比符合混凝土强度及耐久性 要求。
和易性调整按初步配合比称取表4-24规定体积时各组成材料用量，搅拌均匀后测定其坍落度，同 时观察其粘聚性和保水性当试样调整工作完成后，应测出混凝土拌合物实际表观密度mCP(kg/m3)，并按下式重新计算每立方米混凝土各项材料用量：mm = c拌 x mc m + m + m + m cpc拌 w拌 s拌 g拌mm = s拌 x ms m + m + m + m cc拌 w拌 s拌 g拌mm = g拌 x mg m + m + m + m cpc拌 w拌 s拌 g拌表4-24混凝土试配时最小拌和量mm = w# x mw m + m + m + m cpc拌 w拌 s拌 g拌骨料取大粒径(mm)拌合物体积(L)31.5以下154025㈢确定实验室配合比计算方法是采用调整后配合比制成3组不同水灰比混凝土试块：一组采用基准配合比, 另外两组配合比水灰比，宜较基准配合比水灰比分别增加和减少0.05，用水量应及基准配 合比相同，砂率可分别增加和减少1%分别将3组试件标准养护28d，根据测得强度值及相对应灰水比(C/W)关系，用作 图法或计算法求出及混凝土配制强度fcu,o相对应灰水比，并应按下列原则确定每立方米混 凝土材料用量：①用水量(mW)在基准配合比用水量基础上，根据制作强度试件时测得坍落度或维勃稠度进行 调整确定；② 水泥用量(mC)以用水量乘选定灰水比计算确定；③ 粗、细骨料用量(mG、mS)应在基准配合比粗、细骨料用量基础上，按选定灰水比调整后 确定。
由强度复核之后配合比，还应根据混凝土拌合物表观密度实测值(pc, t)和混凝土拌合 物表观密度计算值(pc,c)进行校正校正系数为：o P PO =—十= c,t p m +m +m +mc ,c c s G WP — P g=―ct ccc xlOO% =〈2%Pc,c㈣确定施工配合比计算假定工地上测出砂含水率为a%、石子含水率为b%,则将上述试验室配合比换算为施工配合 比，其材料称量为：水泥：m = m (kg)C C砂子：m = m (1+ a%)(kg)s s石子：m = m (1+b%)(kg)G G水：m 二 m 一 m a % 一 m b%(kg)w w s G【例题】某工程制作室内用钢筋混凝土大梁(不受风雪影响)，混凝土设计强度等级为C25, 施工要求坍落度为30~50mm,采用机械振捣该施工单位无历史统计资料采用材料：普通水泥，32.5级，实测强度为35.0MPa,密度为3100kg/m3；中砂，表观 密度为2650kg/m3,堆积密度为1500kg/m3；碎石，最大粒径20mm,表观密度为2.70g/cm3, 堆积密度为1550kg/m3；自来水试设计混凝土配合比(按干燥材料计算)。
若施工现场中砂 含水率为3%，卵石含水率为1%,求施工配合比• •解：(1) 确定配制强度该施工单位无历史统计资料，查表4-30 (P135)，混凝土强度等级为C25时，取 =5.0MPafcu,o=fcu,k+1.645 o =25+8.2 =33・2(MPa)(2) 确定水灰比(W/C)①利用强度经验公式计算水灰比：W _ a • f— a ce—C f +a •a • fcu, o a b ce0.46 x 3533.2 + 0.46 x 0.07 x 35—0.469 — 0.47②复核耐久性 查表4-24 (P127)规定最大水灰比为0.65，因此W/C=0.47满足耐久性要 求3) 确定用水量(mWO)此题要求施工坍落度为30~50mm，碎石最大粒径为20mm，查表4-20 (P104)得每立方 米混凝土用水量：mW0=195kg(4) 计算水泥用量(mC0)mC0二mW0X/(C/W)=195/0.47"414.9(kg)查表4-24 (P127)规定最小水泥用量为260kg,故满足耐久性要求5) 确定砂率 根据上面求得W/C=0.47，碎石最大粒径20mm，查表4-21 (P106)，选砂率B S=30%。
6) 计算砂、石用量mS0、mG0①按质量法：强度等级C20混凝土，取混凝土拌合物计算表观密度=2400kg/m3, mCP=2400kg，列方程组m + m + m + m 二 mco Go So Wo CPmB = So s m + mSo Go414.9 + m + m +195 = 2400即： go so30%m soX 100%so go解得：mS0=537.2kg mG0=1253.3kg②按体积法列方程组（不使用外加剂a=1）mc0pm m+ 妙 + —g^ +P Ps gm+ 0.01a =1PwSo sm + mSo Goc即:414.93100m m+ go— + so— +2700 2650195^00+ 0.01 = 130 % = so x 100 %m + mso go解得：mSO=532.3kg mGO=1242.0kg(7) 计算初步配合比① 质量法mC0： mS0： mG0 : mwo =414.9： 537.2： 1253.3： 195=1： 1.29： 3.02： 0.47 即: W/C=0.47② 体积法mCO： mS0： mG0 : mwo =414.9： 532.3： 1242.0： 195=1： 1.28： 2.99： 0.47 即: W/C=0.47两种方法计算结果相近。
8）配合比试配、调整按初步配合比称取15L混凝土拌合物材料：水泥 414.9X 15/1000=6.22kg水 195X 15/1000=2.93kg砂子 537.2X 15/1000=8. 06kg石子 1253.3X 15/1000=18.80kg①和易性调整将称好材料均匀拌和后，进行坍落度试验假设测得坍落度为20mm, 小于施工要求30~50mm,应保持原水灰比不变，增加5%水泥浆再经拌和后，坍落度为40mm, 粘聚性、保水性均良好，已满足施工要求此时（和易性调整后）各材料实际用量为：水泥 6.22+6.22 X 5%=6.53kg水 2.93 （1+5%） =3.07kg砂 & 06kg石 18.80kgM 拌=6.53+3.07+8.06+18.80=36.46kg并测得每立方米拌合物质量为mCP=2420kg/m3调整后各材料用量（配合比）：6 53m' = x 2420 = 434.62kgco 36.4m' = 806 x 2420 = 535.0kgso 36.418.80m' = x 2420 = 1247.82kggo 36.43 07m'二 x 2420 二 203.7kgwo 36.4②强度调整方法如前所述，采用：W/C=0.42、W/C=0.47和W/C=0.52三个水灰比（W/C=0.42、 W/C=0.52两个配合比，坍落度均满足要求），测得表观密度分别为：2415kg/m3、2420kg/m3、 2425kg/m3o强度实测结果如下：W/CC/W强度实测值MPa0.422.3838.60.472.1335.60.521.9232.6绘出fcuo及C/W关系图从图上找出恰好满足要求fcuo =33.2MPa对应灰水比C/W=2，即W/C=0.5。
修正每1m3混凝 土各材料用量：水203.7kg,水泥m'二 203.7 x 2 二 407.4kgco砂535.0kg （没变化），石子1247.8kg （没变化）该配合比为最佳配合比按照所确定最佳配合比重新试配，并检验新拌混凝土表观密度为2412kg/m3计算该混凝土 表观密度：p = 203.7 + 407.4 + 535.0 +1247.8c,c=2393.7kg / m 3则其配合比校正系数为pc.tpc,c24122393.7二 1.008g = 。
