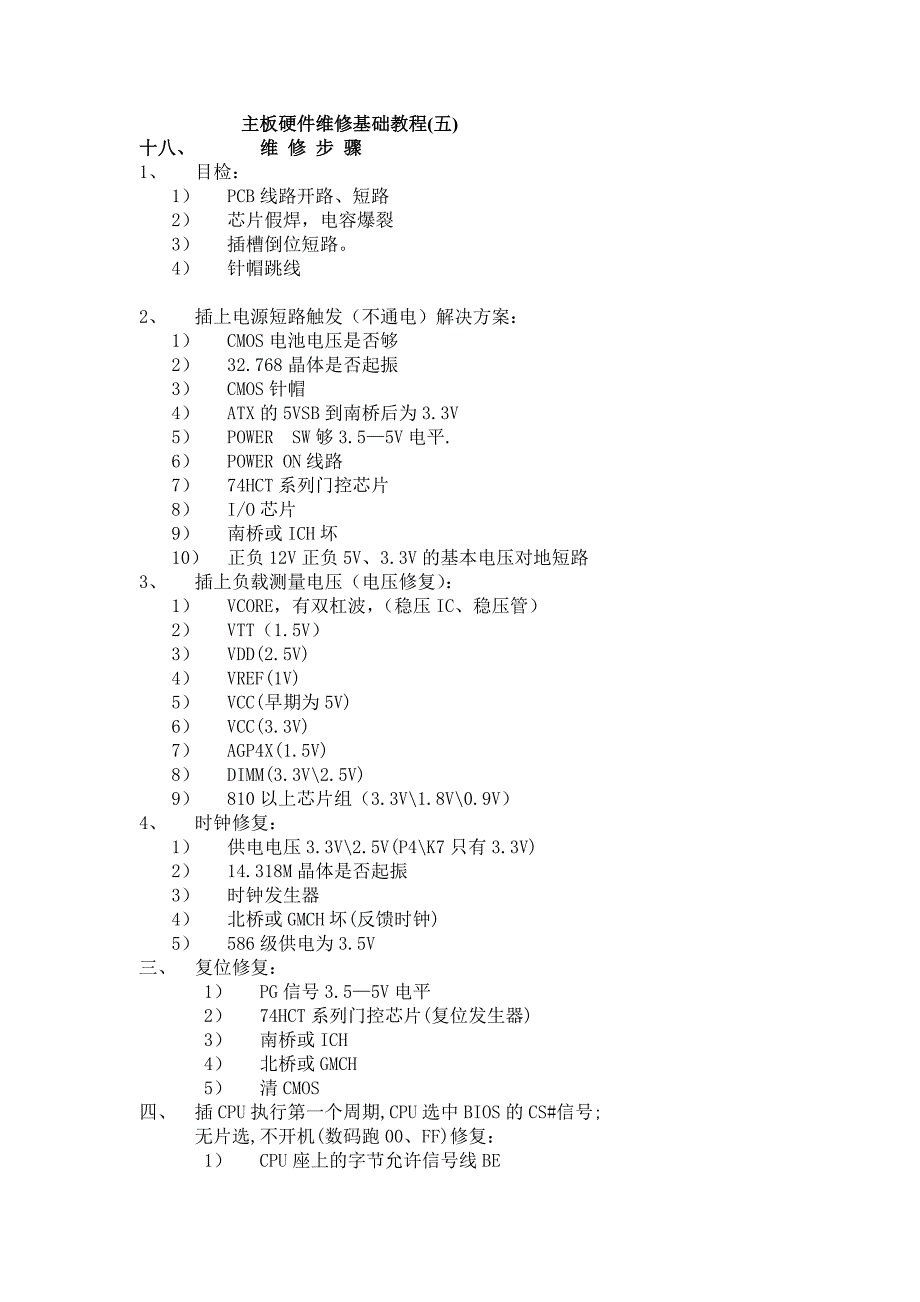

主板硬件维修基础教程(五)十八、 维 修 步 骤1、 目检：1） PCB线路开路、短路2） 芯片假焊，电容爆裂3） 插槽倒位短路4） 针帽跳线2、 插上电源短路触发（不通电）解决方案：1） CMOS电池电压是否够2） 32.768晶体是否起振3） CMOS针帽4） ATX的5VSB到南桥后为3.3V5） POWER SW够3.5—5V电平.6） POWER ON线路7） 74HCT系列门控芯片8） I/O芯片9） 南桥或ICH坏10） 正负12V正负5V、3.3V的基本电压对地短路3、 插上负载测量电压（电压修复）：1） VCORE，有双杠波，（稳压IC、稳压管）2） VTT（1.5V）3） VDD(2.5V)4） VREF(1V)5） VCC(早期为5V)6） VCC(3.3V)7） AGP4X(1.5V)8） DIMM(3.3V\2.5V)9） 810以上芯片组（3.3V\1.8V\0.9V）4、 时钟修复：1） 供电电压3.3V\2.5V(P4\K7只有3.3V)2） 14.318M晶体是否起振3） 时钟发生器4） 北桥或GMCH坏(反馈时钟)5） 586级供电为3.5V三、 复位修复：1） PG信号3.5—5V电平2） 74HCT系列门控芯片(复位发生器)3） 南桥或ICH4） 北桥或GMCH5） 清CMOS四、 插CPU执行第一个周期,CPU选中BIOS的CS#信号;无片选,不开机(数码跑00、FF)修复：1） CPU座上的字节允许信号线BE2） PG信号线、BRDY信号3） INIT初始化信号4） INTR、NMI5） CPU插槽接触不良6） CPU周边供电电路7） 南、北桥坏五、 测量BIOS上的使能信号（OE#），脉冲波形；跑FF、00、F0、C0不开机的修复：1） BIOS物理损坏或CMOS周边电路2） BIOS资料坏3） BIOS引脚线路六、 执行POST自检，进入内存，不开机，数码跑C0、E0、D1、D0、FF、OO：1） BIOS总线2） CPU局部总线A、D线有无开路、短路3） PCI总线4） ISA总线5） 显（D1）时，COM口的控制芯片坏或32.768晶体坏.七、 插内存，跑C1、C6、D3、D4为不读内存：1） 内存插槽接触不良2） 供电DIMM3.3V3） 内存时钟4） MA、MD、RAS、CAS5） BIOS6） F244、F2457） I/O芯片8） CPU的A、D线9） 北桥（GMCH）坏10） CPU插槽接触不良11） 分频坏八、 执行POST自检：跑2A、26、0B、0D、25、C3、ED、DB、D7、D8、D9、27、B1、05、07、ED、快显示了，但不显示的修复：1） BIOS坏2） 北桥、GMCH坏3） 南桥、ICH坏4） F244、F245（缓冲器）5） 分频器坏6） 74系列门控芯片坏7） I/O坏8） CPU的D线高阻9） CACHE坏（586）注：跑ED90%是BIOS出错；跑C3为BIOS电路或I/O或南桥坏。
修复后跑2A、0B、0D、26表示即将显示或显示，跑31已显示十一、插显卡应该显示但不显示，跑31---85：内置显卡不显示：1） 供电2.5V(一般在输出接口上)2） VGA时钟(北桥时钟)3） 行、场波形4） 北桥或GMCH坏PCI显卡不显示：1） BIOS2） FRAME、C/BE、3） 时钟信号4） 插槽接触不良5） REQ6） 分频器坏AGP不显示：1） AGP插槽接触不良2） 供电电压（3.3---1.5V）3） 时钟、复位4） REQ5） 分频器坏十二、开机死机：1） BIOS出错2） CPU频率出错3） 内存K数出错4） F244、F2455） 分频器坏十三、键盘失效：1） 供电2） KBCLK、KBDATA3） I/O芯片坏4） F244、开路、短路十四、运行CMOS设置程序：设置后不显示：1） VCORE、稳压IC坏2） 74HCT门控3） 分频器4） 南桥设置后不保存：1） CMOS电池2） 32.768晶体是否起振3） CMOS针帽4） I/O芯片5） 南桥或ICH6） 5VSB和CMOS电池是否送到南桥十五、显示出错跑41：1） BIOS2） 南桥十六、不读A：1） ISA槽B6、B11、B12、B22、B26、B272） I/O芯片的时钟3） FDC接口4） F32门控芯片5） CPU的A线6） 南桥或ICH7） BIOS设置十七、不进C：1） BIOS磁盘自举功能2） ISA槽IRQ14、IRQ15、D6、D73） IDE接口4） 南桥或ICH坏5） 清CMOS6） BIOS程序十八、COM口不能用：1） COM电压（正负12V、5V）2） ISA的B24、B253） COM口引脚到（75185、75232、6571）4） I/O5） 南桥工ICH十九、不能打印：1） ISA槽上B21、B232） LPT接口3） I/O4） 南桥或ICH5） 排容漏电二十、关不了系统：5VSB低阻或对地短路。
POWER ON低阻或对地短路74系列门控芯片坏I/O芯片坏南桥或ICH坏 ╭═══════════════╮ ║ ║中国打印论坛-国内最好的打印论坛 ║ ║中国打印网--中国OA门户 ╭══════┤ ├═════╮ ║ ║ ║ ║ ║ ╰═══════════════╯ ║ ║ ║ ║ 声明：本程序由中国打印网下载搜集整理，不承担技 ║ ║ 术及版权问题 ║ ║ 说明：要获得更多的维修或最新资料请随时关注我们网站 ║ ║ ║ ║ 1.请遵守中华人民共和国相关法律、条例 ║ ║ 2.本站提供的各类工具及文章，只可研究学习，本站对使用║ ║ 这些工具（文章）而导致的一切后果，不承担任何责任 ║ ║ 3.本站不保证提供的工具十分安全或是完全可用，请下载后║ ║ 自行检查. ║ ║ ║ ║ ║ ║ ║ ║ 中国打印技术交流,维修资料共享,让我们一起努力!!! ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ║ ╭───────────────────────╮ ║ ╰══┤ 中国打印网 ├ ═╯ 。
