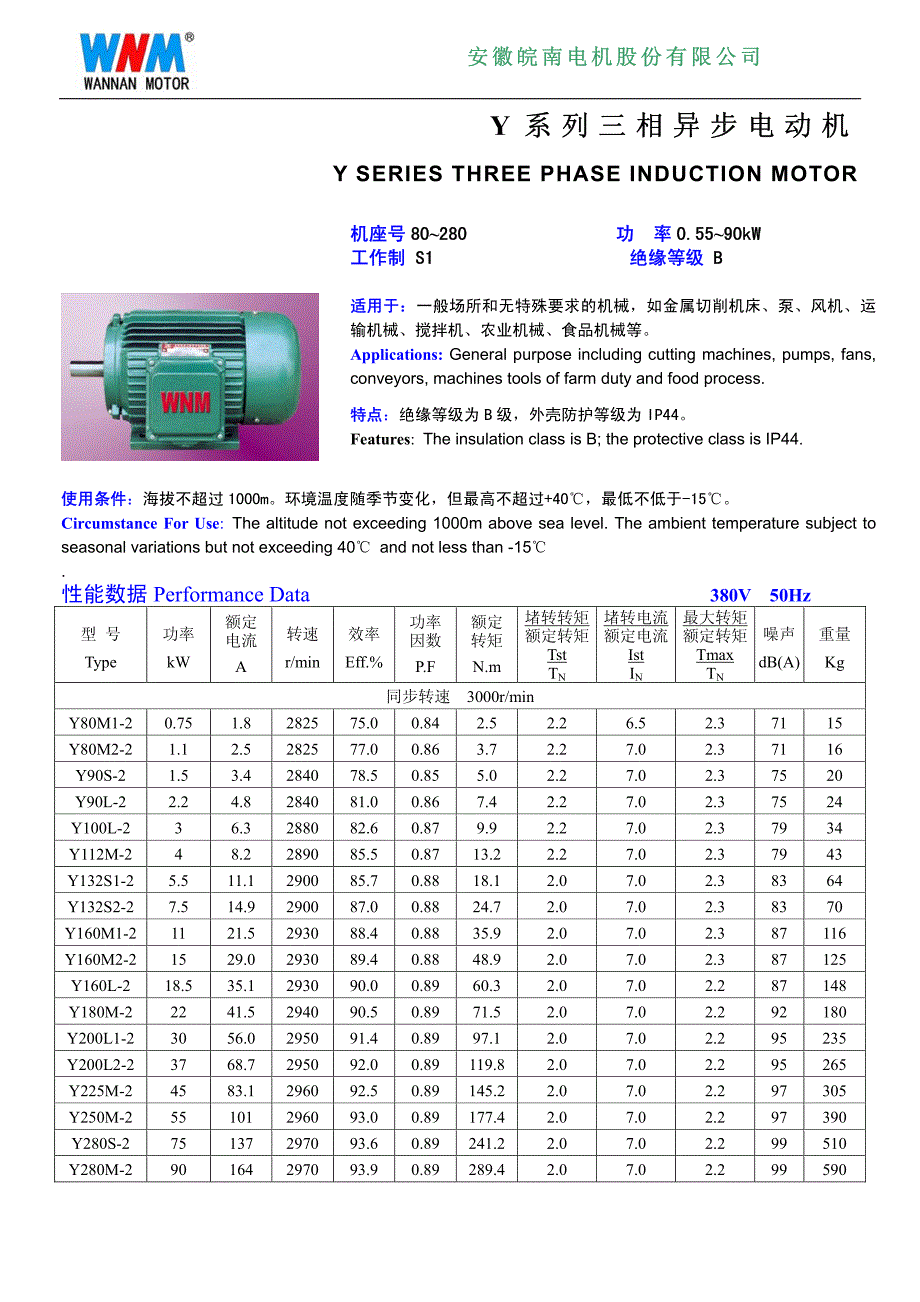

安徽皖南电机股份有限公司安徽皖南电机股份有限公司 Y 系 列 三 相 异 步 电 动 机系 列 三 相 异 步 电 动 机 Y SERIES THREE PHASE INDUCTION MOTOR 机座号机座号 8080~280 280 功 率功 率 0.550.55~90kW 90kW 工作制工作制 S1 S1 绝缘等级 绝缘等级 B B 适用于：适用于：一般场所和无特殊要求的机械，如金属切削机床、泵、风机、运 输机械、搅拌机、农业机械、食品机械等 Applications: General purpose including cutting machines, pumps, fans, conveyors, machines tools of farm duty and food process. 特点特点：绝缘等级为 B 级，外壳防护等级为 IP44。
Features: The insulation class is B; the protective class is IP44. 使用条件使用条件：海拔不超过 1000m环境温度随季节变化，但最高不超过+40℃，最低不低于-15℃ Circumstance For Use: The altitude not exceeding 1000m above sea level. The ambient temperature subject to seasonal variations but not exceeding 40℃ and not less than -15℃ . 性能数据 Performance Data 380V 50Hz 型 号 Type 功率 kW 额定 电流 A 转速 r/min 效率 Eff.%功率 因数 P.F 额定 转矩 N.m 堵转转矩 额定转矩 Tst TN堵转电流 额定电流 Ist IN最大转矩 额定转矩 Tmax TN噪声dB(A)重量 Kg 同步转速 3000r/min Y80M1-2 0.75 1.8 2825 75.0 0.84 2.5 2.2 6.5 2.3 71 15 Y80M2-2 1.1 2.5 2825 77.0 0.86 3.7 2.2 7.0 2.3 71 16 Y90S-2 1.5 3.4 2840 78.5 0.85 5.0 2.2 7.0 2.3 75 20 Y90L-2 2.2 4.8 2840 81.0 0.86 7.4 2.2 7.0 2.3 75 24 Y100L-2 3 6.3 2880 82.6 0.87 9.9 2.2 7.0 2.3 79 34 Y112M-2 4 8.2 2890 85.5 0.87 13.2 2.2 7.0 2.3 79 43 Y132S1-2 5.5 11.1 2900 85.7 0.88 18.1 2.0 7.0 2.3 83 64 Y132S2-2 7.5 14.9 2900 87.0 0.88 24.7 2.0 7.0 2.3 83 70 Y160M1-2 11 21.5 2930 88.4 0.88 35.9 2.0 7.0 2.3 87 116 Y160M2-2 15 29.0 2930 89.4 0.88 48.9 2.0 7.0 2.3 87 125 Y160L-2 18.5 35.1 2930 90.0 0.89 60.3 2.0 7.0 2.2 87 148 Y180M-2 22 41.5 2940 90.5 0.89 71.5 2.0 7.0 2.2 92 180 Y200L1-2 30 56.0 2950 91.4 0.89 97.1 2.0 7.0 2.2 95 235 Y200L2-2 37 68.7 2950 92.0 0.89 119.8 2.0 7.0 2.2 95 265 Y225M-2 45 83.1 2960 92.5 0.89 145.2 2.0 7.0 2.2 97 305 Y250M-2 55 101 2960 93.0 0.89 177.4 2.0 7.0 2.2 97 390 Y280S-2 75 137 2970 93.6 0.89 241.2 2.0 7.0 2.2 99 510 Y280M-2 90 164 2970 93.9 0.89 289.4 2.0 7.0 2.2 99 590 安徽皖南电机股份有限公司安徽皖南电机股份有限公司 性能数据 Performance Data 380V 50Hz 型 号 Type 功率 kW 额定 电流 A 转速 r/min 效率 Eff.%功率 因数 P.F 额定 转矩 N.m 堵转转矩 额定转矩 Tst TN堵转电流 额定电流 Ist IN最大转矩 额定转矩 Tmax TN噪声dB(A)重量 Kg 同步转速 1500r/min Y80M1-4 0.55 1.5 1390 73.0 0.76 3.8 2.4 6.0 2.3 67 15 Y80M2-4 0.75 2.0 1390 74.5 0.76 5.2 2.3 6.0 2.3 67 16 Y90S-4 1.1 2.7 1400 78.0 0.78 7.5 2.3 6.5 2.3 67 20 Y90L-4 1.5 3.7 1400 79.0 0.79 10.2 2.3 6.5 2.3 67 24 Y100L1-4 2.2 5.0 1420 81.0 0.82 14.8 2.2 7.0 2.3 70 33 Y100L2-4 3 6.8 1420 82.6 0.81 20.2 2.2 7.0 2.3 70 36 Y112M-4 4 8.8 1440 84.5 0.82 26.5 2.2 7.0 2.3 74 47 Y132S-4 5.5 11.6 1440 85.7 0.84 36.5 2.2 7.0 2.3 78 63 Y132M-4 7.5 15.4 1440 87.0 0.85 49.7 2.2 7.0 2.3 78 76 Y160M-4 11 22.5 1460 88.4 0.84 42.7 2.2 7.0 2.3 82 121 Y160L-4 15 30.0 1460 89.4 0.85 98.1 2.2 7.0 2.3 82 142 Y180M-4 18.5 35.9 1470 91.0 0.86 120.2 2.0 7.0 2.2 82 182 Y180L-4 22 42.5 1470 91.5 0.86 142.9 2.0 7.0 2.2 82 190 Y200L-4 30 56.8 1470 92.2 0.87 194.9 2.0 7.0 2.2 84 255 Y225S-4 37 70.2 1480 92.0 0.87 238.8 1.9 7.0 2.2 84 285 Y225M-4 45 84.0 1480 92.5 0.88 290.4 1.9 7.0 2.2 84 320 Y250M-4 55 102 1480 93.0 0.88 354.9 2.0 7.0 2.2 86 400 Y280S-4 75 138 1485 93.6 0.88 482.3 1.9 7.0 2.2 90 530 Y280M-4 90 164 1485 93.9 0.89 578.8 1.9 7.0 2.2 90 630 同步转速 1000r/min Y90S-6 0.75 2.2 910 72.5 0.70 7.9 2.0 5.5 2.2 65 21 Y90L-6 1.1 3.2 910 73.5 0.72 11.5 2.0 5.5 2.2 65 24 Y100L-6 1.5 4.0 940 77.5 0.74 15.2 2.0 6.0 2.2 67 33 Y112M-6 2.2 5.6 960 80.5 0.74 21.9 2.0 6.0 2.2 67 43 Y132S-6 3 7.2 960 83.0 0.76 29.8 2.0 6.5 2.2 71 63 Y132M1-6 4 9.4 960 84.0 0.77 39.8 2.0 6.5 2.2 71 72 Y132M2-6 5.5 12.6 960 85.3 0.78 54.7 2.0 6.5 2.2 71 82 Y160M-6 7.5 17.0 970 86.0 0.78 73.8 2.0 6.5 2.0 75 120 Y160L-6 11 24.5 970 87.5 0.78 108.3 2.0 6.5 2.0 75 135 Y180L-6 15 31.4 970 89.5 0.81 147.7 1.8 6.5 2.0 78 195 Y200L1-6 18.5 37.6 980 90.0 0.83 180.3 1.8 6.5 2.0 78 222 Y200L2-6 22 44.6 980 90.2 0.83 214.4 1.8 6.5 2.0 78 250 Y225M-6 30 58.6 980 91.5 0.85 292.3 1.7 6.5 2.0 81 290 Y250M-6 37 71.1 980 92.0 0.86 360.6 1.8 6.5 2.0 81 390 Y280S-6 45 85.0 985 92.5 0.87 436.3 1.8 6.5 2.0 84 560 Y280M-6 55 104 985 92.8 0.87 533.2 1.8 6.5 2.0 84 600 安徽皖南电机股份有限公司安徽皖南电机股份有限公司 性能数据 Performance Data 380V 50Hz 型 号 Type 功率 kW 额定 电流 A 转速 r/min 效率 Eff.%功率 因数 P.F 额定 转矩 N.m 堵转转矩 额定转矩 Tst TN堵转电流 额定电流 Ist IN最大转矩 额定转矩 Tmax TN噪声dB(A)重量 Kg 同步转速 750r/min Y132S-8 2.2 5.8 710 80.5 0.71 29.6 2.0 5.5 2.0 66 63 Y132M-8 3 7.7 710 82.0 0.72 40.4 2.0 5.5 2.0 66 73 Y160M1-8 4 9.9 720 84.0 0.73 53.1 2.0 6.0 2.0 69 118 Y160M2-8 5.5 13.3 720 85.0 0.74 73.0 2.0 6.0 2.0 69 123 Y160L-8 7.5 17.7 720 86.0 0.75 99.5 2.0 5.5 2.0 72 138 Y180L-8 11 24.8 730 87.5 0.77 143.9 1.7 6.0 2.0 72 184 Y200L-8 15 34.1 730 88.0 0.76 196.2 1.8 6.0 2.0 75 250 Y225S-8 18.5 41.3 735 89.5 0.76 240.4 1.7 6.0 2.0 75 265 Y225M-8 22 47.6 735 90.0 0.78 285.9 1.8 6.0 2.0 73 290 Y250M。
