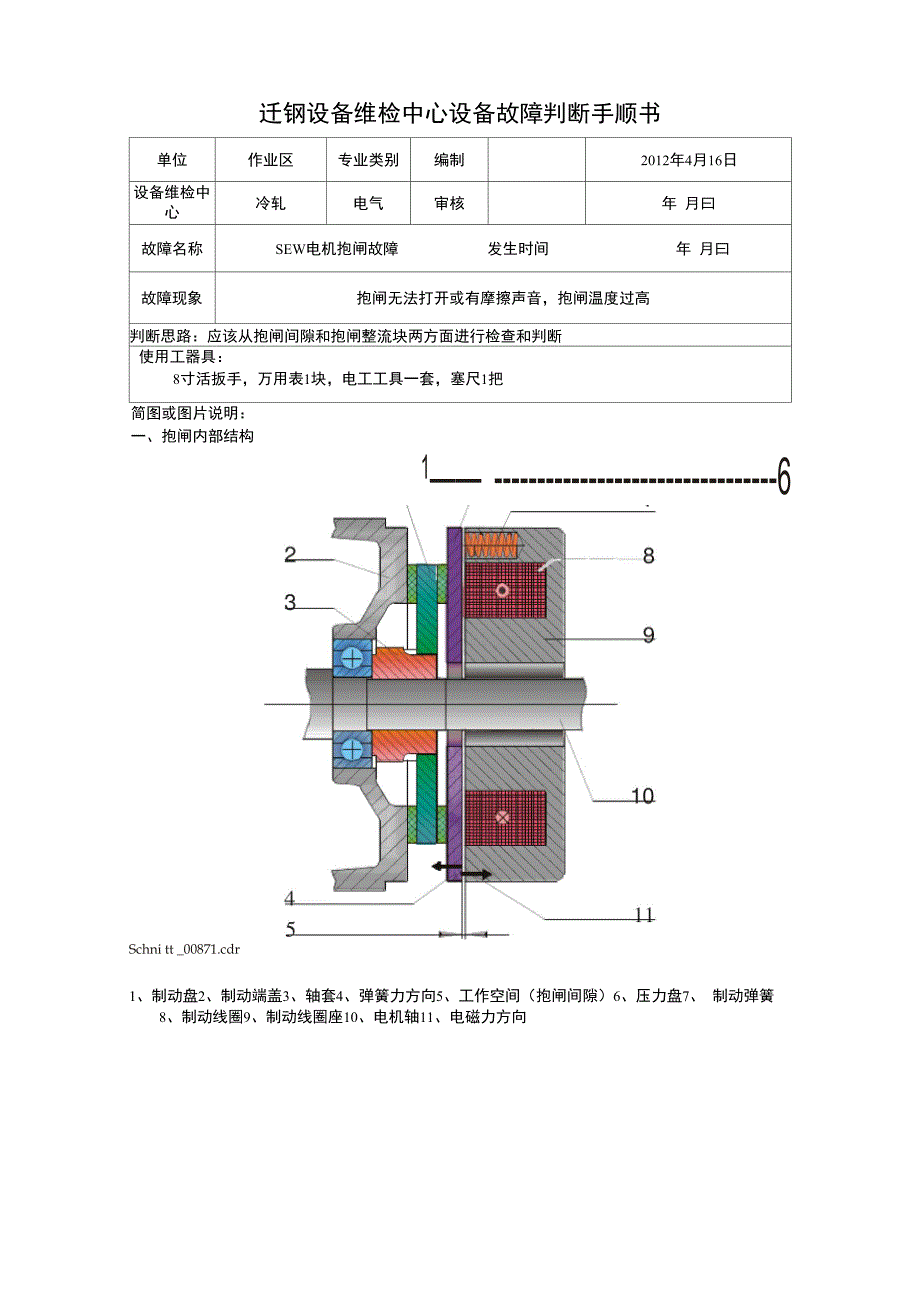

迁钢设备维检中心设备故障判断手顺书单位作业区专业类别编制2012年4月16日设备维检中 心冷轧电气审核年 月曰故障名称SEW电机抱闸故障 发生时间年 月曰故障现象抱闸无法打开或有摩擦声音，抱闸温度过高判断思路：应该从抱闸间隙和抱闸整流块两方面进行检查和判断使用工器具：8寸活扳手，万用表1块，电工工具一套，塞尺1把简图或图片说明：一、抱闸内部结构1—— 6Schni tt _00871.cdr1、制动盘2、制动端盖3、轴套4、弹簧力方向5、工作空间（抱闸间隙）6、压力盘7、 制动弹簧8、制动线圈9、制动线圈座10、电机轴11、电磁力方向■45blOBGE型抱闸整流块接线Au sschalien_01533.cd rort12345二、制动器整流块接线图故障（事故）处理手顺顺序处理内容处理要点抱闸间隙现场确认故障电机，并进行外观检查外观检查无异常后打开抱闸接线盒对制动 器整流块的接线情况进行检查（检查接线有 无虚接、松动、过热等现象），如果接线有 过热现象对接线进行紧固如果经检查接线没有问题，则通过延伸手柄 将抱闸手动释放，将整流块上负载接线拆除 （端子号1、3、5），然后联系操作人员将 进行操作（以便抱闸得电），测量输入电压输入电压（380V ）电压过低或过高都会造成抱闸烧毁（波动范围正负5%）输出电压24v（端子2、3 ）及输出电压（端子3、5 ）数值是否正常如果输出电压异常则更换整流块4经测量电压正常，联系领操作牌停电后将将 机后风扇罩拆下进行检查：1、 抱闸线圈有无过热现象2、 检查制动盘间隙情况（一般整定值 0.25-0.6mm）,如果抱闸间隙过大或过小都 会导致压力盘磨损发热，最终导致制动线圈 烧毁如果间隙超出范围则通过间隙调整螺栓进 行调整如果制动盘厚度磨损超标则更换抱闸（制动 盘厚度d范围5.4-6mm）风扇罩固定螺栓拆除后，同时将抱闸接线拆 下，可将风扇罩卸下；。
